认证服务器侧的配置（无线业务）

配置无线认证模板

1. 登录华为乾坤控制台。
2. 单击页面左上角按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”。
3. 在高级配置界面选择“规划 > 部署 > 设备配置 > 站点配置”，在左上角“站点”下拉框中选择“test_native_ac”。

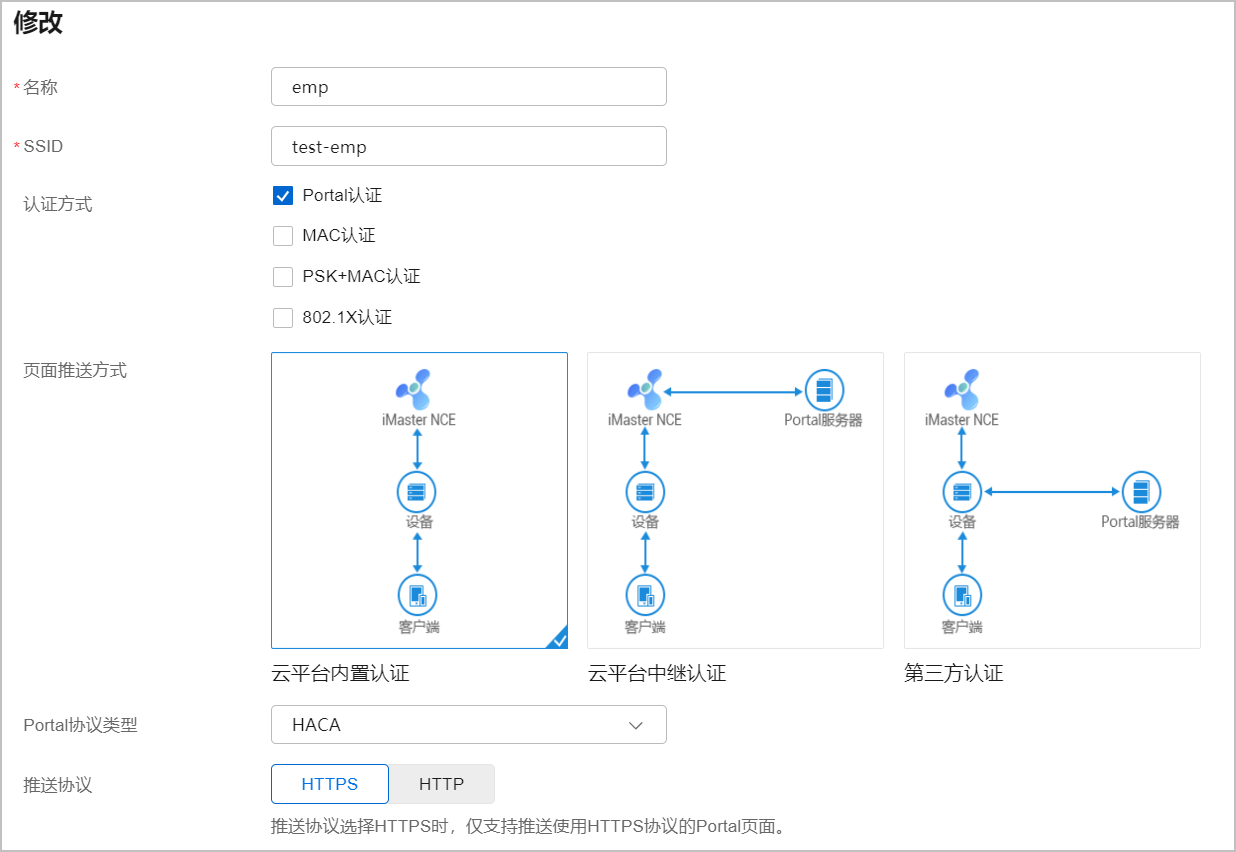

4. 配置员工无线认证模板。

   在站点配置左侧导航中选择“交换机 > 认证”。选择“无线认证”页签，单击“创建”，根据表 员工认证参数设置参数。

   表1 员工认证参数

   参数名称	参数取值
   名称	emp
   SSID	test-emp
   认证方式	Portal认证
   页面推送方式	云平台内置认证
   Portal协议类型	HACA
   推送协议	HTTPS

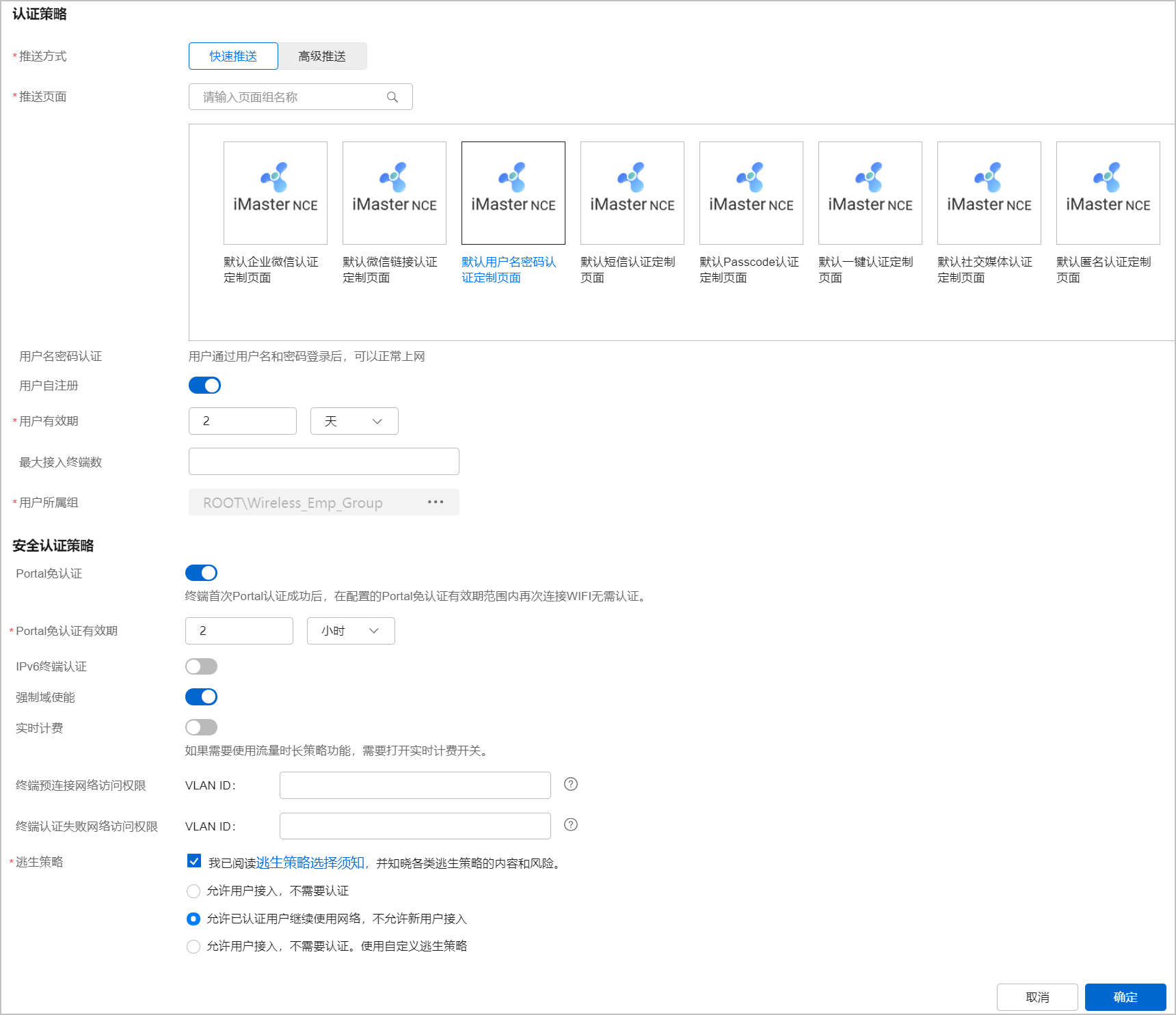

   推送方式	快速推送
   推送页面	默认用户名密码认证定制页面。
   用户自注册	自定义用户有效期，选择用户所属组Wireless_Emp_Group。
   安全认证策略	开启Portal免认证，自定义Portal免认证有效期。
   逃生策略	根据实际安全要求进行选择。





5. 配置访客无线认证模板。

   在站点配置左侧导航中选择“交换机 > 认证”，选择“无线认证”页签，单击“创建”，根据表 访客认证参数设置参数。

   表2 访客认证参数

   参数名称	参数取值
   名称	guest
   SSID	test-guest
   认证方式	Portal认证
   页面推送方式	云平台内置认证
   Portal协议类型	HACA
   推送协议	HTTPS
   推送方式	快速推送
   推送页面	默认短信认证定制页面。
   用户有效期	自定义用户有效期和密码有效期。
   用户所属组	选择用户所属组Wireless_Guest_Group。
   逃生策略	根据实际安全要求进行选择。





6. 获取认证模板ID，方便认证控制点侧进行认证相关的配置。

   在站点配置左侧导航中选择“交换机 > 认证”，查看“无线认证”页签下已配置好的访客和员工认证模板。

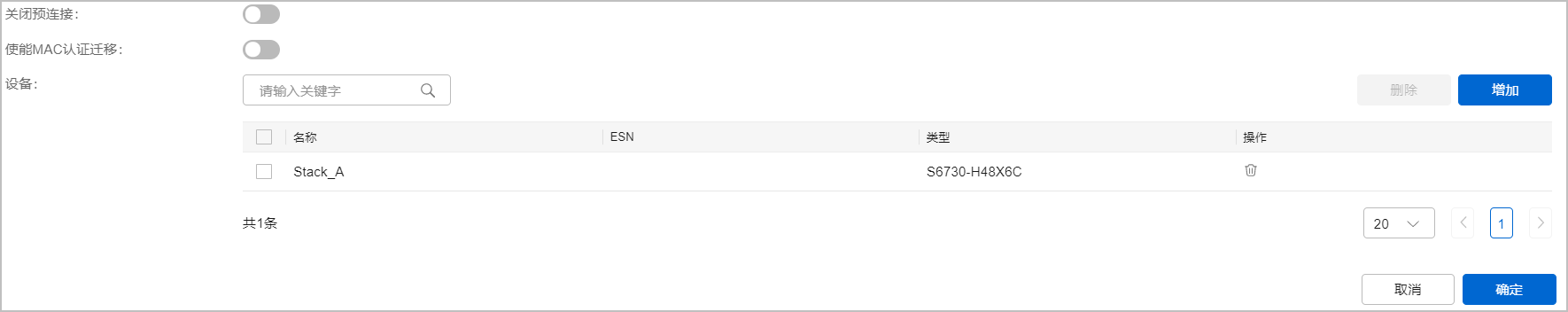

7. 配置认证设备。

   在站点配置左侧导航中选择“交换机 > 认证”，选择“认证设备全局参数配置”页签。单击“增加”，添加认证控制点设备Stack_A，单击“确定”。



配置无线网络业务

本案例中，汇聚交换机作为随板AC，无线业务网关部署在随板AC上，采用隧道转发模式，无线业务流量通过CAPWAP转发至随板AC。

1. 登录华为乾坤控制台。
2. 选择控制台首页地图上“test_native_ac”站点，单击站点首页右上角“站点配置”。
3. 创建学生和教职工无线网络。

   在“站点配置”页面左侧导航中选择“设备配置 > 交换机”，单击设备列表中按钮进入设备配置页面，选择“子网”页签，单击“创建”，根据表 设置员工子网参数设置参数。

   表3 设置员工子网参数

   参数名称	参数取值
   设备	Stack_A
   子网名称	test-emp
   VLAN ID	20
   IP/掩码	10.1.4.1/24
   DHCP	开启
   DHCP模式	服务器
   DNS服务	自定义，首选DNS为8.8.8.8。
   子网用途	业务网管理



4. 创建访客无线网络。

   在“站点配置”页面左侧导航中选择“交换机 > 子网”，单击“创建”，根据表 设置访客子网参数设置参数。

   表4 设置访客子网参数

   参数名称	参数取值
   设备	Stack_A
   子网名称	test-guest
   VLAN ID	30
   IP/掩码	10.1.6.1/24
   DHCP	开启
   DHCP模式	服务器
   DNS服务	自定义，首选DNS为8.8.8.8。
   子网用途	业务网管理
