配置随板AC下挂的设备注册上线

配置汇聚交换机

1. 登录华为乾坤控制台。
2. 选择控制台首页地图上“test_native_ac”站点，在站点首页单击右上角“站点配置”。
3. 在站点配置页面左侧导航中，选择“设备配置 > 交换机 >设备列表”，单击目标设备列表按钮进入设备配置页面。
4. 配置管理子网。选择“子网”页签并单击“创建”，根据表 管理子网参数设置子网参数，单击“确定”。

   表1 管理子网参数

   参数名称	参数取值
   设备	Stack_A
   子网名称	SW-option
   VLAN ID	4080
   IP/掩码	10.1.1.1/24
   DHCP	开启
   DHCP模式	服务器
   DNS服务	系统DNS Proxy
   子网用途	Fit AP管理
   自动协商华为乾坤地址	开启。当前子网的DHCP服务器自动生成Option148，子网内的设备（交换机）可以通过Option148获取云平台地址，完成上线。
   自动协商WAC地址	开启。当前子网的DHCP服务器自动生成Option43，Fit AP可以通过Option43获取WAC地址，完成上线。 其中“WAC地址”为随板AC的IP地址，根据实际情况填写。
   DHCP选项	单击“增加”，完成DHCP Option148选项配置，单击按钮提交。 选项：云平台地址(148) 代码：148 类型：文本 值：完整配置如下，注意不要忘记末尾分号。 agilemode=agile-cloud;agilemanage-mode=domain;agilemanage-domain=device.qiankun-saas.huawei.com;agilemanage-port=10020;ap-agilemode=tradition-fit; agilemode=agile-cloud：设置切换模式为云模式； agilemanage-mode=domain：值为ip或者domain，表示agilemanage-domain的参数值是IP地址还是域名。 agilemanage-domain=device.qiankun-saas.huawei.com：设置华为乾坤云平台的URL。 agilemanage-port=10020：设置端口号为10020。





5. 配置与接入交换机相连的下行Eth-Trunk接口。
   1. 在“站点配置”页面左侧导航中，选择“设备配置 > 交换机 > 设备列表”。
   2. 设备选择“Stack_A”，单击设备列表中按钮进入设备配置页面，选择“接口”页签。进入接口配置页面。
   3. 配置下行接口聚合。

      两台交换机接口聚合操作相似，以其中一台汇聚交换机配置为例：

      1. 在物理接口面板上，选中需要聚合的成员接口，单击“聚合”。
      2. 在“接口配置”区域，设置Eth-Trunk编号。



6. 随板AC下挂的接入交换机完成连线和上电操作后，即可实现设备在云平台注册上线（即插即用）。

配置Fit AP

本案例中随板AC下的所有Fit AP都在一个管理VLAN，AP通过DHCP方式自动获取管理IP地址，打通随板AC与AP间的管理通道。

1. 登录华为乾坤控制台。
2. 单击页面左上角按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”。
3. 配置WAC关联AP。
   1. 在高级配置界面选择“网络配置 > 站点配置 > 站点配置”，在左上角“站点”下拉框中选择“test_native_ac”。
   2. 在站点配置左侧导航中选择“交换机 > 管理Fit AP”。

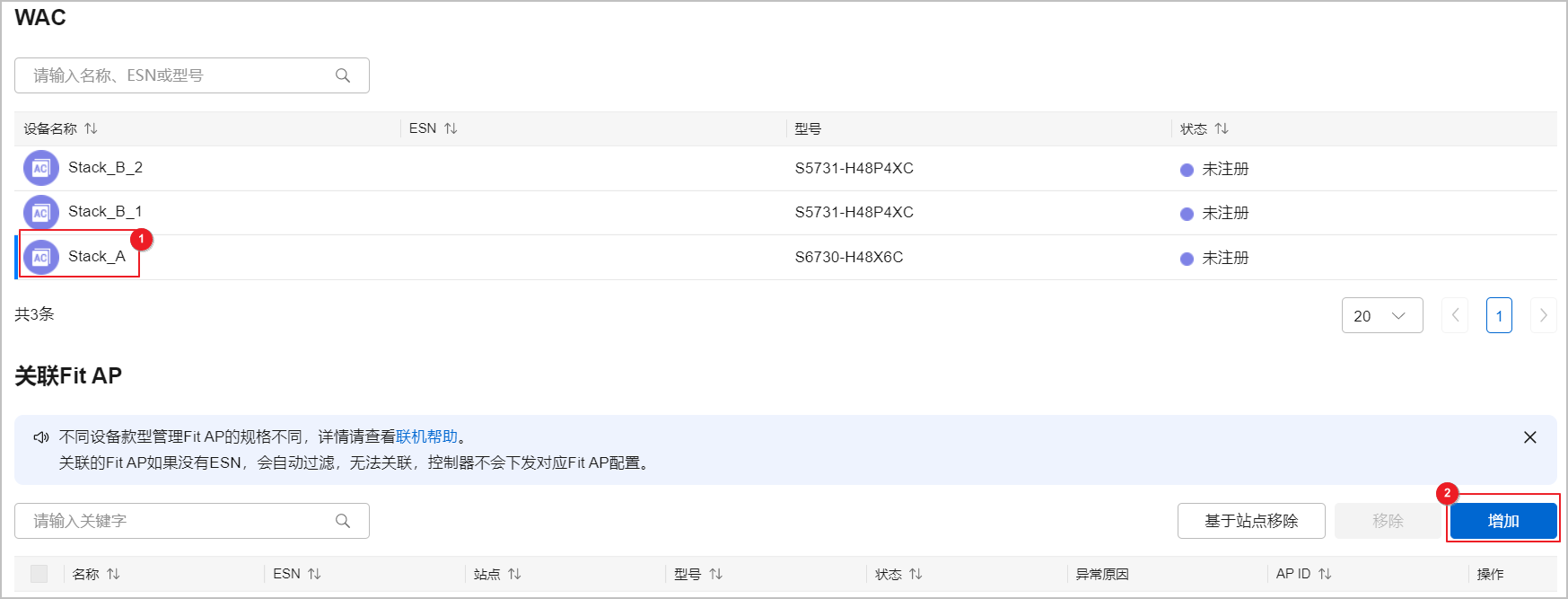

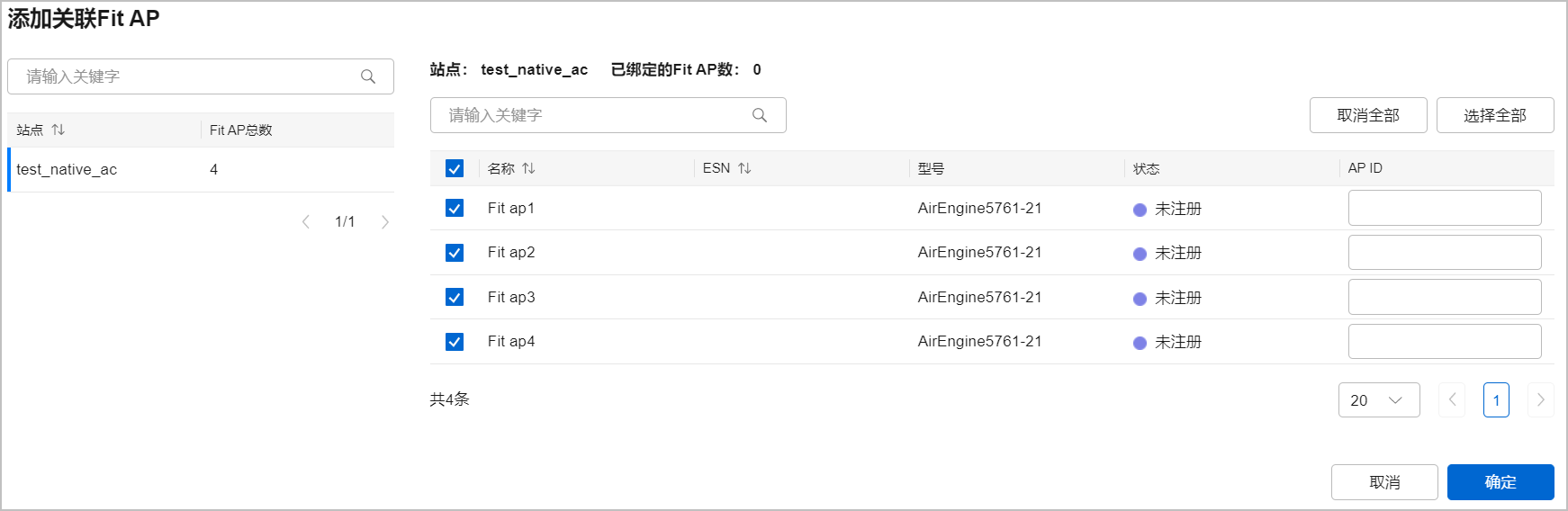

   3. 在“WAC”列表选中随板AC所在行，单击右下角“增加”，将离线添加的Fit AP纳入随板AC管理，最后单击“确定”。


      如果将正在使用的Fit AP纳入到AC管理，原始Fit AP上的配置将丢失，请小心操作。





4. 配置VLANIF接口作为CAPWAP源接口。
   1. 选择“设计 > 站点设计 > 设备管理 ”，单击需要登录的设备名称，进入设备详情界面。
   2. 单击右侧“设备配置”按钮，自动跳转到随板AC的Web管理界面。



   3. 输入设备的管理账户和密码，单击“Go”进入设备的web管理界面。



   4. 选择“配置 > 无线业务管理 > AC配置”，进入“AC基本信息”页签。AC源地址选择“VLANIF”，选择用于AP注册的VLANIF接口，然后单击“应用”。

      所选择的VLANIF接口对应的IP地址应该与AP的DHCP服务器上option 43参数所指定的IP地址相同。



5. AC源地址配置完成后，使用网线将AP接入本地网络，AP将从DHCP服务器自动获取IP地址实现在随板AC成功上线。
