应用体验保障

操作步骤

1. 单击首页地图上方的“应用”，在“应用统计”窗口，查看当前租户的应用统计信息。


   只可以查看在华为乾坤开启应用分析License的设备上，有流量的应用。



2. 创建应用保障。
   1. 单击“添加保障”，创建需要重保的应用并选择对应站点，单击“下一步”。

      应用可以选择系统预定义应用，也可以选择自定义应用。单击“自定义应用”，可以创建自定义应用。



   2. 生成应用保障策略，例如将核心交换机上行口配置为iPCA流终点。


      生成应用保障策略时，主要编排以下策略内容：

      • 应用优先级调度策略：remark应用的dscp值。
      • 在应用流量常见的故障位置自动生成iPCA配置：
        • 无线空口：自动配置为iPCA流起点。
        • 核心交换机上行口：自动配置为iPCA流终点。
        • 接入交换机直连AP的端口：自动配置为iPCA流经点。

        如果自动生成的iPCA配置不能满足要求，需要手动增加iPCA配置：

        • 增加iPCA流起点配置：对于终端有线接入场景，用户需要在策略的“拓扑视图”中，选择接入交换机后，单击鼠标右键，选择“选择终端接入口”，手动在接入交换机上指定终端有线接入口。在策略下发时，会将该终端有线接入口，配置为iPCA流起点。
        • 增加iPCA流终点配置：对于连接应用服务器的交换机，用户需要在策略的“拓扑视图”中，选择交换机后，单击鼠标右键，选择“选择APP服务器接入口”，手动在交换机上指定应用服务器接入口。在策略下发时，会将该应用服务器接入口，配置为iPCA流终点。
        • 增加iPCA流经点配置：如需增加iPCA流经点配置，用户需要：
          1. 单击页面左上角按钮，单击“我的服务 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”。
          2. 在“网络监控 > 监控设置 > 应用体验设置”菜单的“随流检测配置”页签，单击“自动检测接口配置”进行配置。

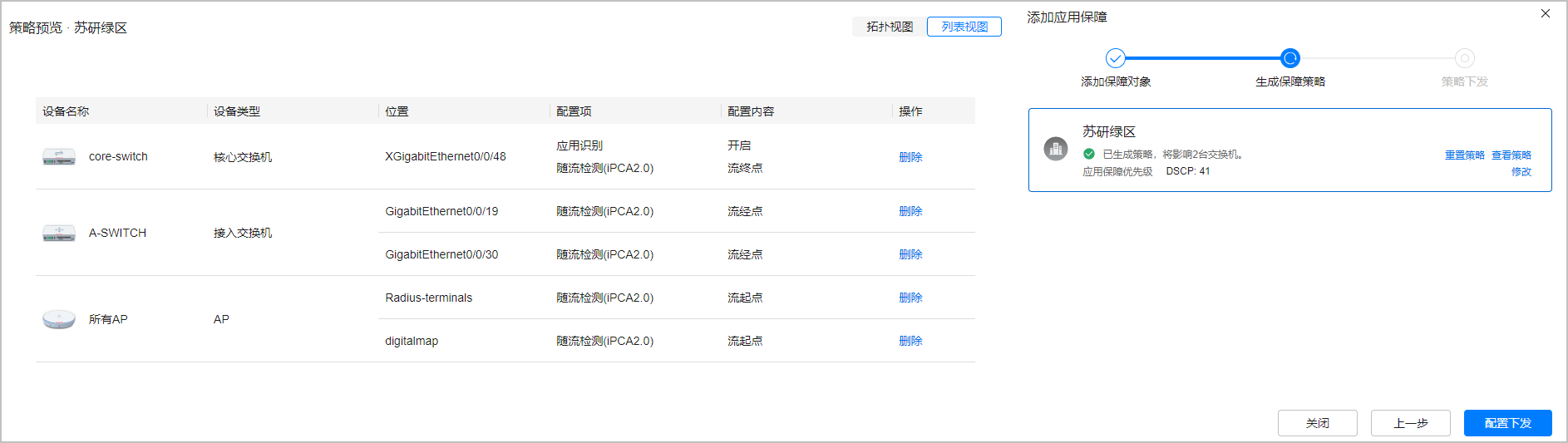

      • 单击“查看策略”，可以自选“拓扑视图”或“列表视图”，查看自动编排的策略信息。



      • 若提示有设备未设置资源模式，请单击“去设置”，选择需要修改资源模式的设备，单击“设置资源模式”，系统会自动设置应用保障策略需要的资源模式，保存配置，并自动重启设备。请耐心等待设备重新上线后，再进行应用保障配置。



      • 应用保障优先级自动编排为41。单击“修改”，可以修改该应用的优先级。
      • 单击“重置策略”，系统会清除策略的所有手动配置，将策略恢复到手动配置前的初始状态。请谨慎操作。
      • 单击“修复策略”，可完成对策略的修复。
      • 单击“查看策略”，可查看当前策略具体内容。
   3. 单击“配置下发”，将编排的策略下发到设备上。



      若配置下发失败，单击“配置详情”，查看具体的失败原因，修复后单击“一键重试”。



3. 监控各站点应用分析详情。
   1. 单击首页地图上方的“应用”，在“应用统计”窗口，单击应用名称。



   2. 在“访问应用的站点列表”页签，查看访问应用的站点列表。



   3. 单击“站点名称”，跳转到，查看该站点的应用详情，包括：丢包率、时延等质差指标。

      “流列表”呈现的是当前站点所有终端访问该应用的每条流的路径、状态、丢包率和时延。



   4. 在“流列表”中，单击状态为“异常”的流路径。

   5. 在左侧显示的拓扑视图中，单击“丢包过高”，查看故障分析详情，包括：基本信息、故障处理和丢包率趋势图。
