交换机

配置流量统计信息上报

基于应用上报流量统计信息
 交换机支持基于应用进行流量统计，将应用的流量统计信息上报到华为乾坤平台，进行可视化展示。配置方法如下：
1. 登录高级配置界面。
  单击工作台首页地图右上角“我的服务”，选择“云网络 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”。
2. 开启应用识别。
  1. 选择“部署 > 设备部署 > 站点配置 > 站点配置 > 交换机 > 高级 > 资源模式”。
  2. “资源模式”设置为“sac”。
  3. 配置完成后，选择“维护 > 配置维护 > 配置保存”对交换机上的配置进行保存。
  4. 选择“设计 > 站点设计 > 设备管理”，重启交换机。
  5. 选择“部署 > 设备部署 > 批量部署 > 特性批量配置”，选择交换机接口批量配置，单击“发放”。

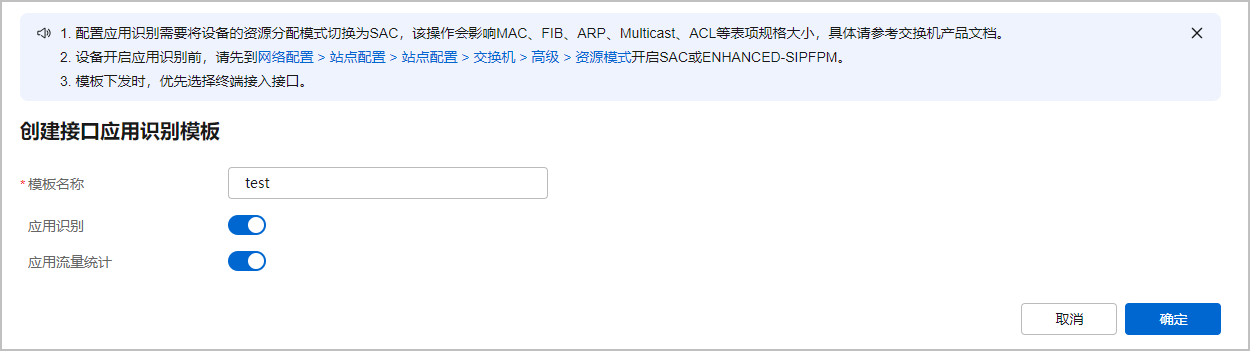

  6. 在左侧导航中选择“特性部署 > 接口 > 接口应用识别”，单击“创建”，在“创建接口应用识别模板”页签中打开“应用识别”开关。

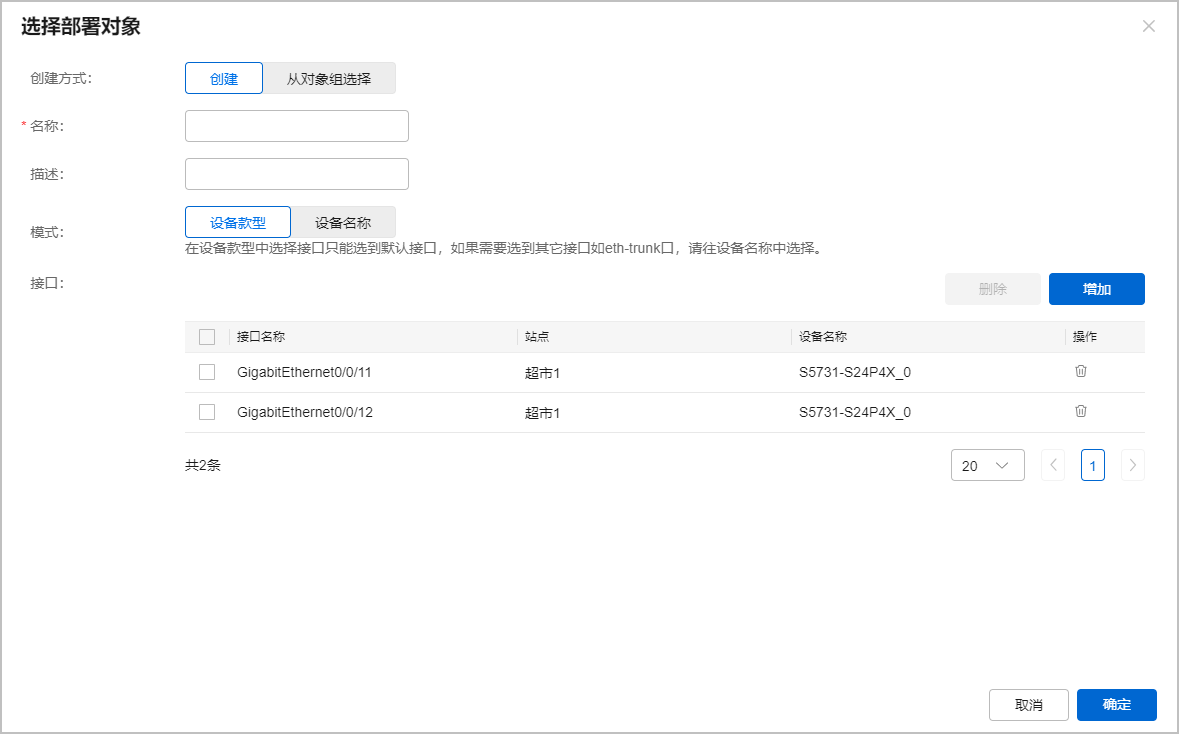

  7. 在已创建的接口应用识别模板的“操作”列，单击按钮，选择需要绑定模板的部署对象。

    请选择终端与交换机连接的接入端口。

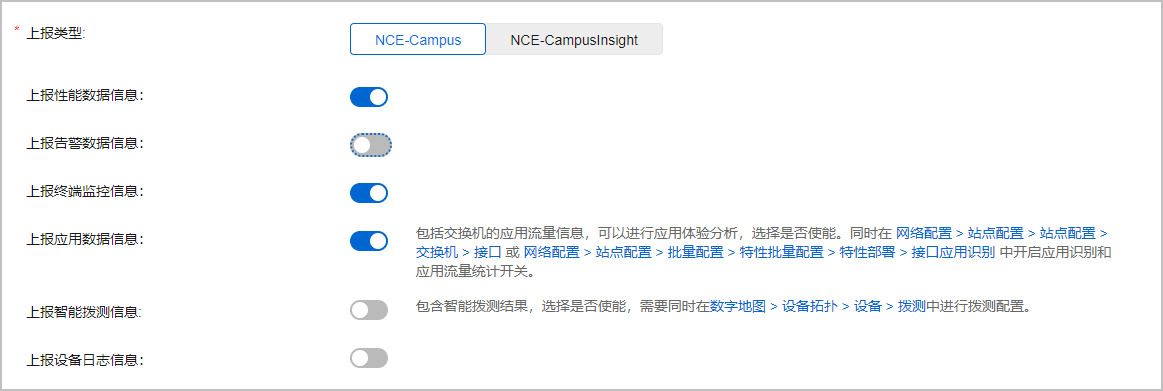

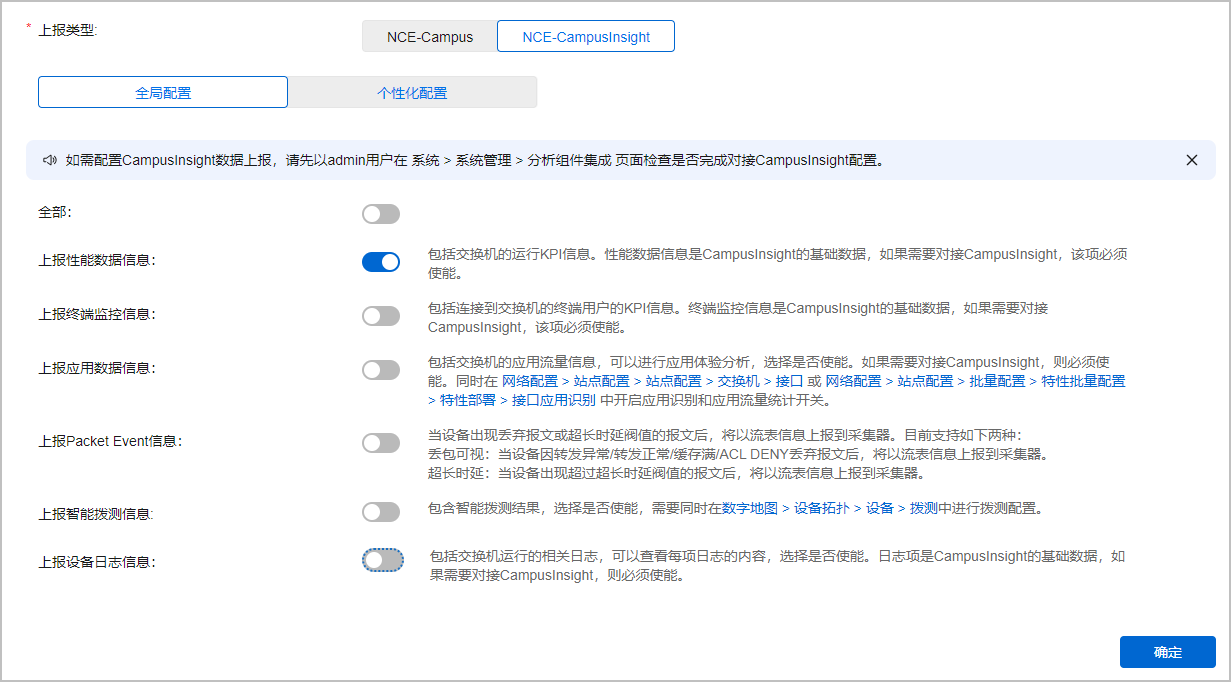

  8. 选择“监控 > 监控设置 > 数据采集配置”，单击“HTTP”，选择“交换机”，“协议类型” 选择“设备通过HTTP协议向iMaster NCE-CampusInsight上报性能数据”，打开“上报性能数据信息”、“上报终端监控信息”和“上报应用数据信息”开关。

配置质差监控结果上报

登录高级配置界面。

单击工作台首页地图右上角“我的服务”，选择“云网络 > 云管理网络”，在快捷菜单栏选择“ > 高级配置”

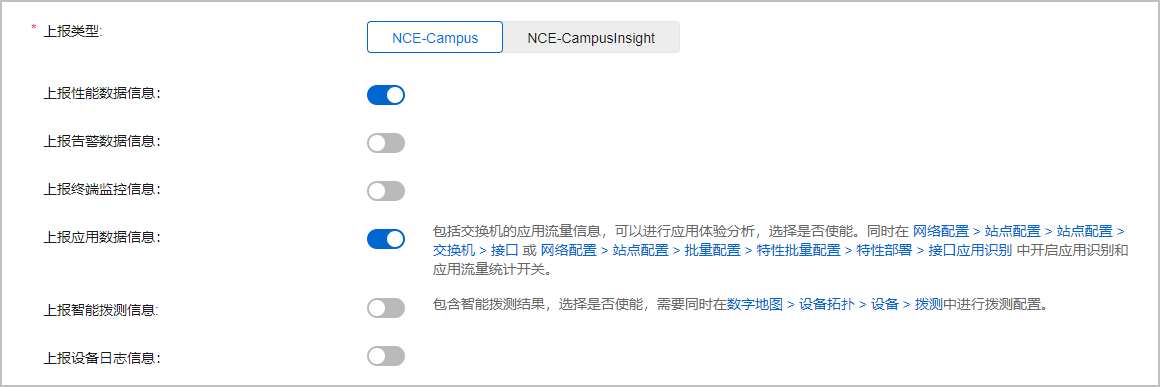

选择“监控 > 监控设置 > 数据采集配置”，单击“HTTP”，选择“交换机”，“协议类型” 选择“设备通过HTTP协议向iMaster NCE-CampusInsight上报性能数据”，打开“上报性能数据信息”和“上报应用数据信息”开关。

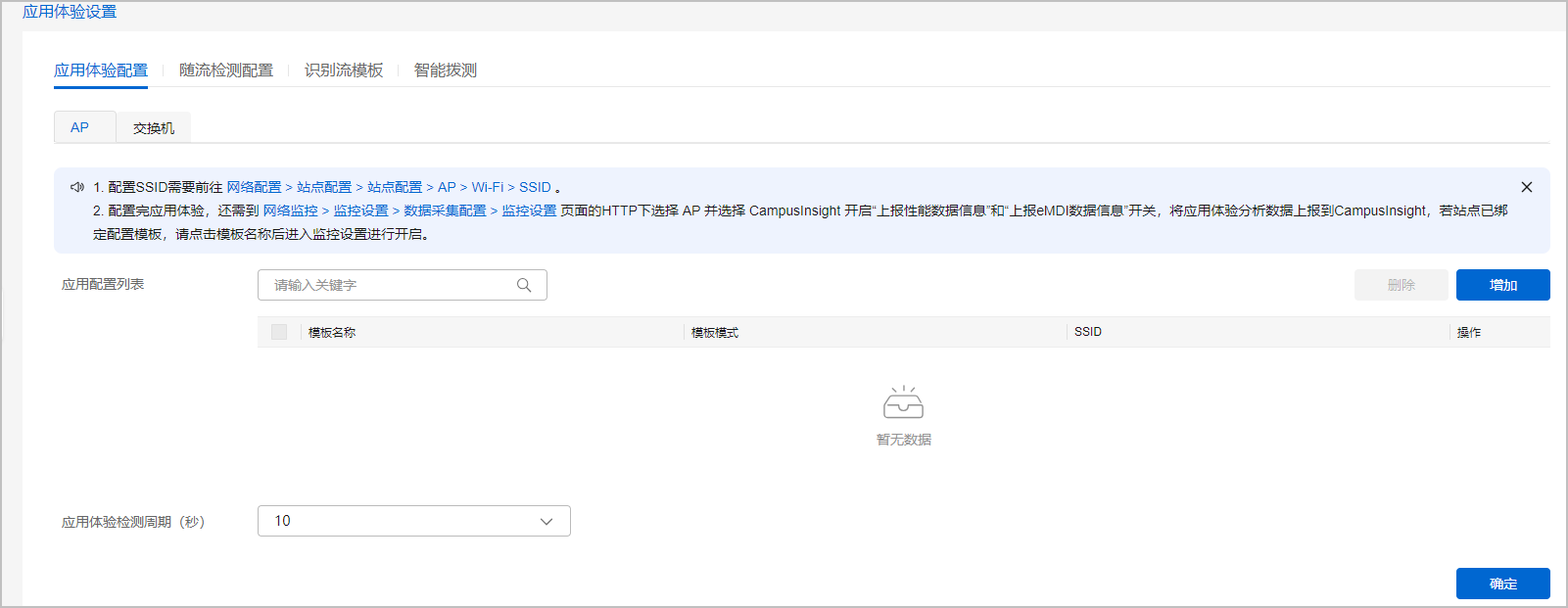

选择“监控 > 监控设置 > 应用体验设置”，单击“应用体验配置”页签。
在“站点”的下拉菜单中选择需要配置站点，应用体验仅支持交换机设备。
在“应用列表”单击“增加”，选择需要分析的应用，单击“确定”。

应用体验分析配置中应用质差数据上报仅支持TCP类型的应用和RTP类型的部分应用，其中RTP类型的应用包括：Skype多媒体聊天、飞信多媒体聊天、RTP、WhatsAPP、eSpace多媒体聊天、WeLink视频通话、MicrosoftTeams、WebEx多媒体聊天、Hangouts。
设置“应用体验检测周期（秒）”，只支持2、5、10、30、60几种取值，推荐使用默认值10秒，配置完成后单击“应用”。

配置网络丢包和时延统计结果上报

选择“监控 > 监控设置 > 数据采集配置”，单击“HTTP”，选择“交换机”，“协议类型”选择“设备通过HTTP协议向iMaster NCE-CampusInsight上报性能数据”，打开“上报性能数据信息”开关。

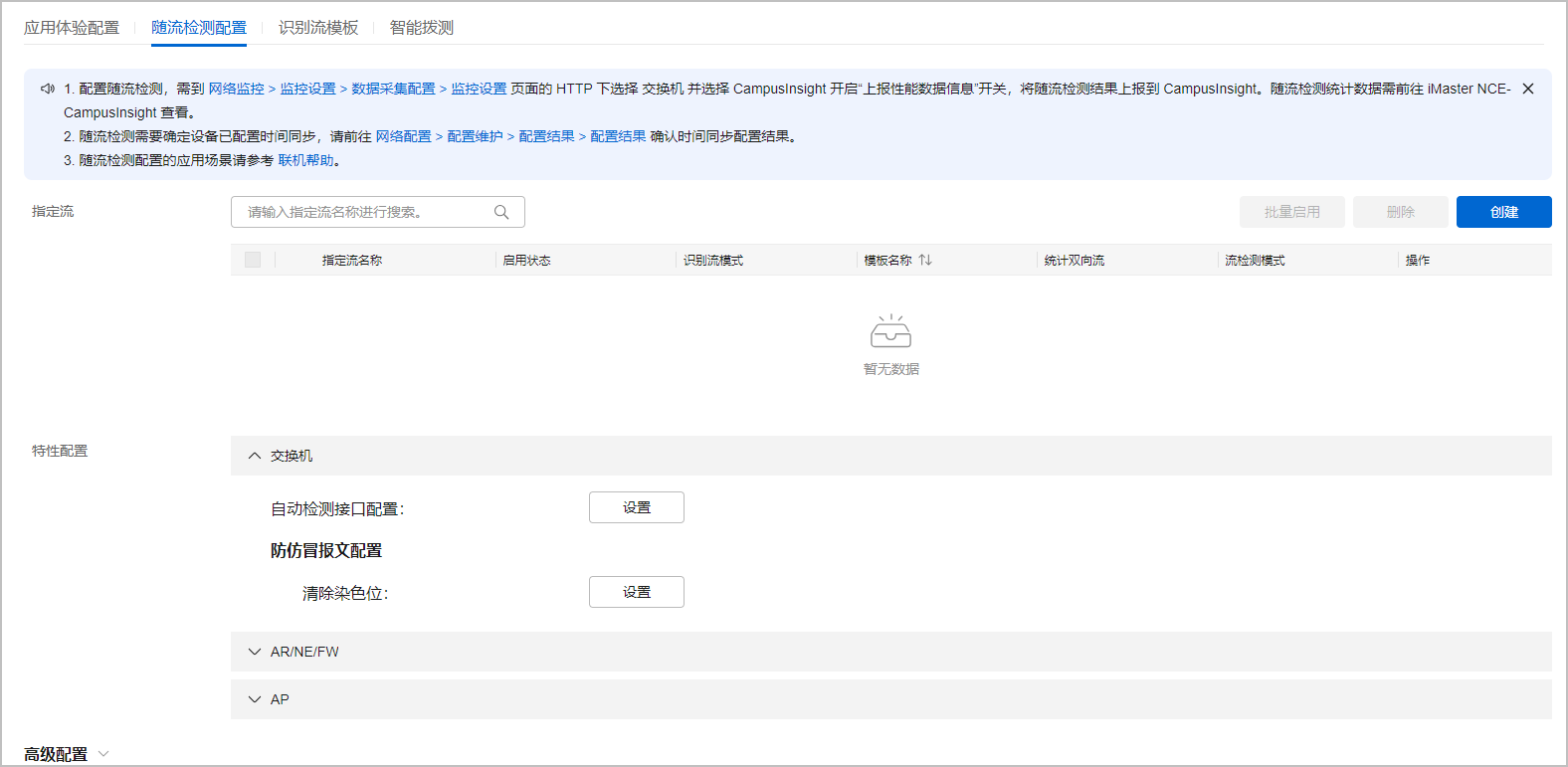

在主菜单中选择“监控 > 监控设置 > 应用体验设置”，单击“随流检测（iPCA2.0）配置”页签。

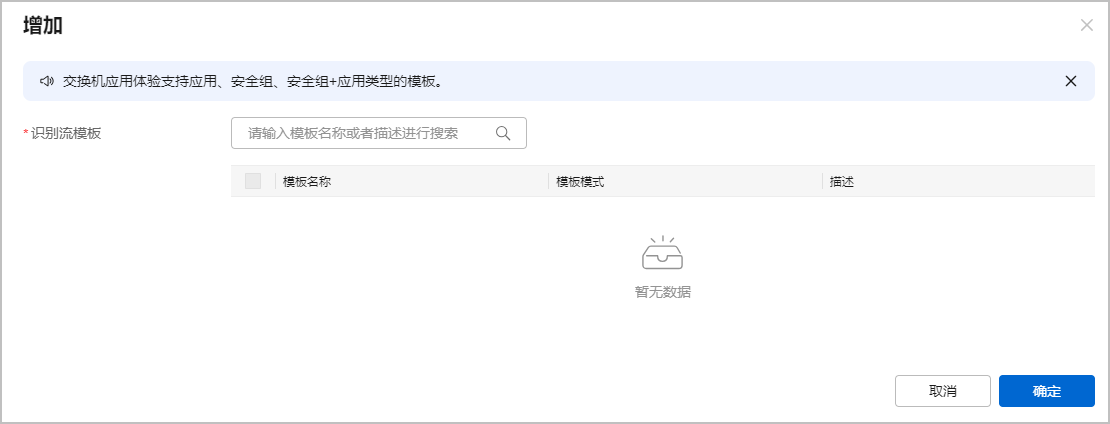

在“指定流”单击“创建”，填写“指定流名称”。“识别流模式”选择“五元组”时，需要选择“协议类型/协议号”，填写IP和端口范围。开启“统计双向流”开关可自动将流的源IP和目的IP互换进行双向检测。“流检测模式”选择“指定检测”时，在“指定流接口”中单击“增加”选择流起点、流经点和流终点的设备接口；“流检测模式”选择“自动检测”时，在“指定流接口”中单击“增加”选择流起点的设备接口。“识别流模式”选择“应用”时，选择需要检测的应用。在“指定流接口”中单击“增加”选择流起点的设备接口。配置完成后，单击“确定”。
- 支持配置五元组模式的设备：支持IPCA2.0的盒式设备、框式ENP单板。
  支持配置应用模式的设备：S5731-H、S5731-H-K、S5731-S、S5731S-H、S5731S-S、S5732-H、S5732-H-K、S6730-H、S6730-H-K、S6730-S、S6730S-H、S6730S-S。
- 非ENP设备仅支持在接口的流入方向进行IPCA2.0的统计，如果用户在流出方向配置了IPCA2.0，并且开启“统计双向流”开关，设备侧会对流出方向配置转换为流入方向进行方向流统计。
- 不支持堆叠口和Eth-Trunk成员口下发IPCA2.0配置，只支持物理口和Eth-Trunk口。
- 仅支持通过“部署 > 设备部署 > 站点配置 > 站点配置 > 交换机 > 接口”创建的Eth-Trunk口，不支持设备上手动配置的Eth-Trunk口。
- 应用模式的指定流绑定的设备需要前往“部署 > 设备部署 > 站点配置 > 站点配置 > 交换机 > 高级 > 资源模式”中选择“sac”资源模式，然后到“部署 > 设备部署 > 批量部署 > 特性批量配置”中选择交换机接口批量配置，单击“发放”，然后在左侧导航中选择“特性部署 > 接口 > 接口应用识别”中配置应用识别并下发到指定对象组。
- 应用模式的指定流中的设备必须使能“sac”资源模式，开启“应用识别”开关，否则无法进行应用流统计。
在“指定流”列表中，单击修改流的配置。
设置“自动检测接口配置”，选择流经点和流终点的设备接口。
- 支持配置自动检测的设备：盒式ENP设备、框式ENP单板。
- 自动检测接口配置中绑定的设备建议前往“部署 > 设备部署 > 站点配置 > 站点配置 > 交换机 > 高级 > 资源模式”中选择“enhanced-sipfpm”资源模式。
- 如果华为乾坤云平台中已存在存量的sac资源模式配置，在IPCA2.0自动检测接口配置时，将自动检测接口配置的设备的资源模式切换成enhanced-sipfpm资源模式时，该设备的sac资源模式会失效，该设备上的应用识别、应用流量统计、应用体验分析功能失效。可在接入设备上配置sac资源模式，开启应用识别，其他设备上配置enhanced-sipfpm资源模式，配置自动检测接口，可达到应用体验分析和IPCA2.0两个功能共存。

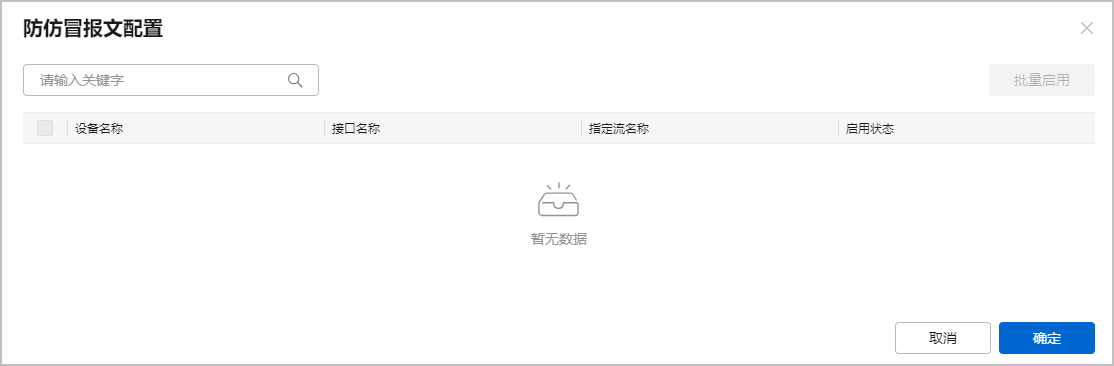

设置“防仿冒报文配置”，针对当前所有指定流中绑定的流入端口，可配置是否开启“防仿冒报文配置”开关，开关开启后，设备会过滤仿冒的IPCA染色报文，用户可在iMaster NCE-CampusInsight中查看设备端口是否存在异常报文。
设置“排障统计周期（秒）”，推荐使用默认值60秒。

10秒周期在大规格场景可能会有性能问题，请谨慎使用。

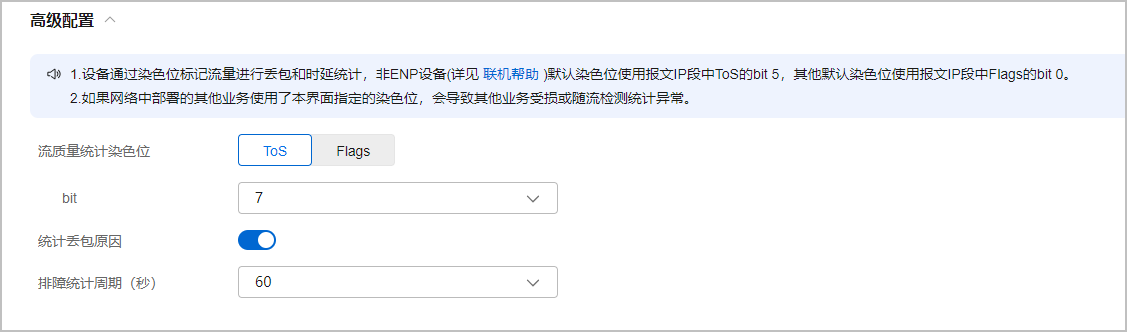

在“高级配置”中，配置“流质量统计染色位”，根据需要开启“统计丢包原因”开关。
- 染色位配置：
  - ENP设备：ToS配置为3~7 bit，Flags配置为0 bit，Flags默认配置为0 bit。
  - 非ENP设备：ToS配置为3~5 bit，ToS默认配置为5 bit。如果部署网络中存在非ENP设备，需要将整网的染色位修改为ToS 5 bit。
- 非ENP设备不支持时延统计。
- 非ENP设备不支持统计丢包原因。
- 由于统计染色位的变化会导致正在进行的流统计中断，因此如果存量IPCA2.0配置全部都是ENP设备，不建议再新增混合配置非ENP设备。
配置完成后单击“应用”。
