云AP

背景信息

AP设备可以将基础数据和运维数据上传到华为乾坤云平台，前者用于网络监控可视化，方便界面化展示设备信息；后者用于网络智能故障诊断、用户体验分析，实现智能运维。

• 缺省情况下，设备基础数据上报开关默认已开启，如有变动请自行调整。
• 缺省情况下，设备运维数据不会上报到华为乾坤云平台。请根据实际业务需要，开启相应的开关。

特性约束

设备和华为乾坤云平台的时间必须保持同步，如果两者时间差超过10分钟，华为乾坤云平台上将无法展示设备上报的数据。如果不同步，建议通过配置同源的NTP服务器来保证设备和平台时间同步。

操作步骤（上报基础数据）

缺省情况下，基础数据上报开关默认已开启。如需修改，需单击菜单栏“ > 高级配置”进入高级配置界面调整开关。

1. 登录华为乾坤控制台。
2. 登录“高级配置”界面，具体操作参考如何进入云管理网络的高级配置。
3. 选择“监控 > 监控设置 > 数据采集配置”，进入AP监控设置页面。

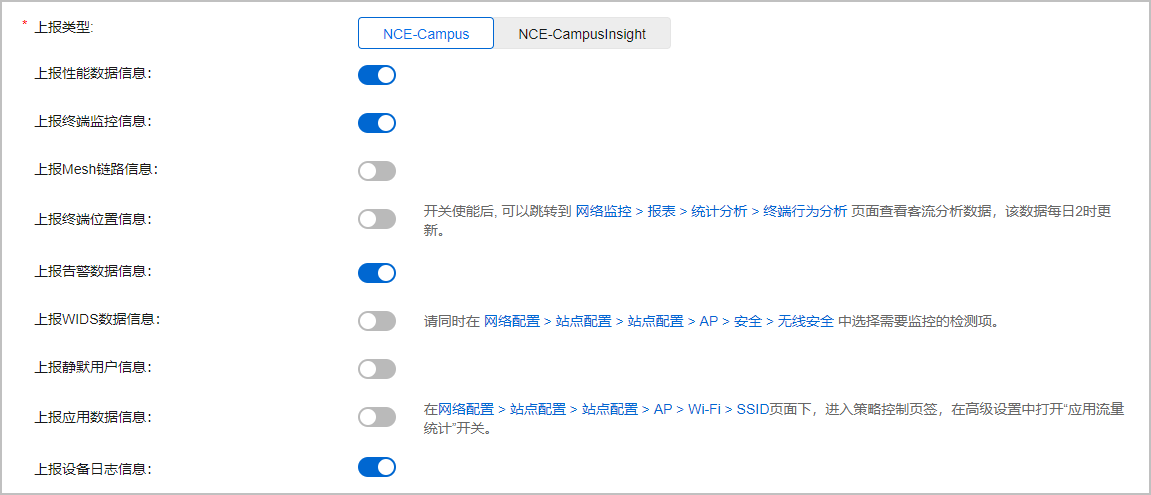

4. 协议类型选择“设备通过HTTP协议向iMaster NCE-Campus上报性能数据”，其中性能数据、终端监控、告警数据、设备日志信息开关默认已开启，如需开启其他开关，请按表 上报基础数据的开关使用说明设置，最后单击“确定”。



   表1 上报基础数据的开关使用说明

   开关	统计项	统计数据刷新周期	说明
   上报性能数据信息	在线用户数	1小时	-
   	流量统计、网络速率、Top N SSID流量/用户数、Top N设备流量	天：1小时 周：2小时 月：1天 年：1天	-
   			-
   			-
   			-
   	CPU使用率、内存使用率、硬盘使用率、网路速率、连接终端数	天：实时，延迟5-10分钟 周：1小时 月：1天 年：1天	-
   			-
   			-
   			-
   	历史24小时射频趋势	1小时	-
   	射频信道利用率	实时刷新 展示最近10分钟内的射频数据	-
   	射频干扰率		-
   	射频噪声		-
   	列表		-
   上报终端监控信息	用户在线时长	5~10分钟	10分钟内在线的用户算作是在线用户。
   	用户列表	实时	展示该站点下所有在线用户。
   	历史用户	实时	展示该站点下历史所有在线过的用户。
   	用户列表	实时	展示该设备下所有的用户。
   	Top N终端流量	5分钟	-
   上报Mesh链路信息	-	-	-
   上报终端位置信息	终端位置信息	每日0时更新。	-
   上报告警数据信息	当前告警	实时，延迟1分钟	“上报告警数据信息”开关打开。 对应设备存在告警数据。
   	告警故障	实时，延迟1分钟
   上报WIDS数据信息	风险设备检测	当前：实时，延迟5分钟 天：1小时 周：1小时 月：默认1天，可以自定义	仅AP支持该功能 “上报WIDS数据信息”开关打开 AP > 配置 > 安全中的无线安全检测和防御策略已配置
   	攻击检测
   	动态黑名单
   上报应用数据信息	应用分类流量	1小时	-
   	应用详情	1小时	-
   	应用流量	1小时	-
   	单应用详情	1小时	-
   上报设备日志信息	NA	实时上报，延迟5分钟	“上报设备日志信息”开关打开 对应的设备日志类型已选择

操作步骤（上报运维数据）

1. 登录华为乾坤控制台。
2. 进入站点配置页面。
   • 方式1：在工作台首页单击目标站点进入站点首页，单击右上角“站点配置”，进入站点配置页面。
   • 方式2：单击工作台页面右上方菜单栏“资源 > 站点管理”，进入站点管理页面。在站点列表中，单击指定站点条目按钮，进入站点配置页面。

3. 在站点配置页面，选择左侧导航栏的“站点通用配置 > 运维数据采集”，进入运维数据采集配置页面。
4. 单击“AP”页签，开启性能数据、终端监控、设备日志信息开关，“设备日志信息”框里的配置项建议全选，然后单击“应用”。





   • 如需查看不同数据类型的详细信息，将鼠标箭头悬浮在帮助按钮上即可。
   • 设备日志信息可以根据自身业务需求，选择需要上报的信息种类。
   • 性能数据信息、终端监控信息和日志项为基础数据，如果需要使用智能分析功能，必须使能。
   • AirEngine6760R-51E，AirEngine5761S-11W，AirEngine6761-21E，AirEngine8760R-X1E，AirEngine5761-11，AirEngine6760R-51，AirEngine5761-21，AirEngine6760-X1E，AirEngine5761S-21，AirEngine6761S-21T，AirEngine5760-22W，AirEngine5761-11W，AirEngine5761R-11E，AirEngine5761-11WD，AirEngine5761-12W，AirEngine6761-21T，AirEngine5761RS-11，AirEngine6761-21，AirEngine5761R-11，AirEngine8760-X1-PRO ，AirEngine5760-51，AirEngine8760R-X1，AirEngine5760-22WD，AirEngine5761S-11，AirEngine6760-51EI，AirEngine6760-X1，AirEngine5761S-12，AirEngine5761S-13，AirEngine6761S-21在V200R021C00及以上版本支持上报应用数据信息功能。

5. 开启设备应用流量上报开关。


   AP2050DN、AP2050DN-E、AP2050DN-S、AP4050DN-E、AP4050DN-HD、AP6050DN（256M）、AP6150DN（256M）、AP7050DE（256M）、AP8030DN、AP8130DN、R230D、R240D、R250D、R250D-E、R251D、R251D-E、R450D不支持应用流量统计。

   1. 在配置页面左侧导航中选择“无线配置 > SSID”，在SSID列表选择指定的SSID条目，单击按钮。
   2. 在“基本配置”和“安全认证”页面，不需要任何操作，单击“下一步”。

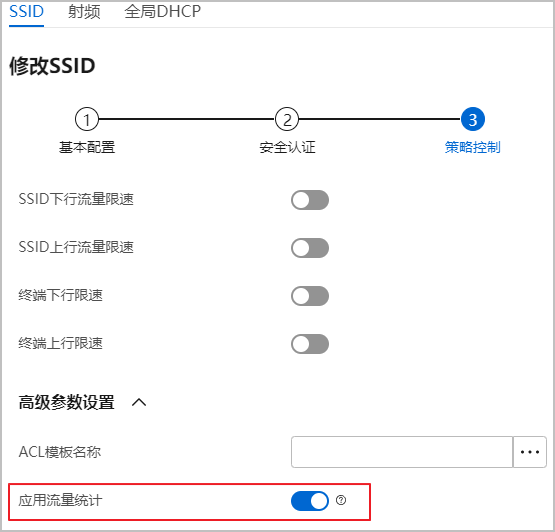

   3. 在“策略控制”页面，单击“高级参数设置”，开启“应用流量统计”开关。



6. （可选）如需开启其他开关，请根据业务实际需求开启，最后单击“确定”。
   1. 单击页面快捷菜单栏“ > 高级配置”，进入高级配置界面。
   2. 在高级配置界面菜单选择“监控 > 监控设置 > 数据采集配置”，进入AP监控设置页面。

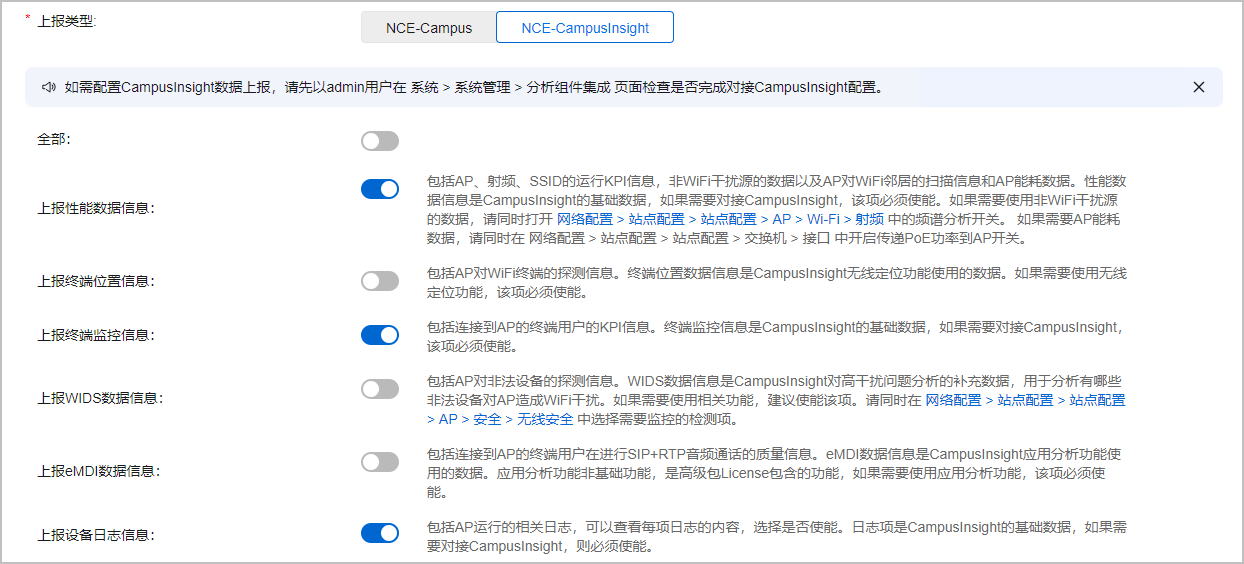

   3. 协议类型选择“设备通过HTTP协议向iMaster NCE-CampusInsight上报性能数据”，其中性能数据、终端监控、设备日志信息开关已开启，其他配置项请按表 上报基础数据的开关使用说明设置。



      表2 上报运维数据的开关使用说明

      开关	统计项		最小采集精度
      上报性能数据信息	设备/单板	CPU利用率 内存利用率	1分钟
      	射频	射频信息，包括射频ID、射频MAC、设备状态、频段、噪声、信道利用率、干扰率、发射功率。 接入用户数。 上行/下行流量。 拥塞数。	1分钟
      上报终端位置信息	-	终端位置信息。终端位置信息上报支持HTTP/2和UDP两种协议通道，推荐使用HTTP/2协议。UDP是非安全协议，不推荐使用。 上报周期：配置AP上报信道扫描信息的时间间隔，推荐配置3秒。 说明： 目前华为乾坤云平台不支持终端定位能力，该开关不用开启。	1秒钟
      上报终端监控信息	-	终端信息：在线时长、在线用户数、上行/下行流量、终端是否支持802.11k、终端是否支持802.11v 无线信号信息：包括无线信道、信号强度、终端所在的信道利用率、丢包率、信噪比、工作模式、粘性标记、支持最大协商速率、接收/发送帧数 速率信息：上行/下行速率、上行协商/下行协商速率 空口信息：空口延时、空口发送失败帧数	1分钟
      上报WIDS数据信息 说明： 如需使用网络环境监控中的“无线问题分析”能力，建议开启上报开关。	WIDS数据上报项	开启开关之后，请在高级配置界面主菜单选择“部署 > 设备部署 > 站点配置”，在“站点配置”页签，单击“AP > 安全”，配置需要上报的数据项。 安全检测： 暴力破解密钥攻击检测 欺骗攻击检测 非法设备检测 泛洪攻击检测 弱向量检测 安全防御： 动态黑名单防御 手动反制设备 仿冒AP反制 Ad-hoc设备反制 开放设备反制 终端保护	1分钟
      	非法WIFI设备信息	非法设备MAC 非法设备BSSID 非法设备SSID 非法设备类型 首次发现时间 探测场强 探测信道 最后一次发现时间 反制标识	1分钟
      上报eMDI数据信息 说明： 如需使用“应用分析”能力，建议开启上报开关。	-	语音质量指标VQI（Voice Quality Indicator） 周期内音视频质量信息：包括周期内收到的报文数、周期内收到的报文字节数（UDP报文为整个报文长度，包括CRC/TCP报文为payload负载长度，不包括IP头、TCP头、CRC）、周期内丢包数、周期内乱序数、周期内最长连续丢包数 报文抖动信息：周期内抖动最大值、周期内抖动最小值、周期内抖动平均值 下行空口最大连续无包时长、下行空口发送失败的RTP包数量、下行空口成功发送的RTP包数量	10秒钟
      上报设备日志信息	-	AP可选择上报以下日志： 终端上下线 云盒上下线 无线射频 设备操作 硬件故障 端口 音视频应用分析 认证失败 终端连通性检测 地址管理 Mesh上下线 DNS业务体验分析 POE供电	1分钟

操作步骤（上报调优数据）

1. 登录华为乾坤控制台。
2. 进入站点配置页面。
   • 方式1：在工作台首页单击目标站点进入站点首页，单击右上角“站点配置”，进入站点配置页面。
   • 方式2：单击工作台页面右上方菜单栏“资源 > 站点管理”，进入站点管理页面。在站点列表中，单击指定站点条目按钮，进入站点配置页面。

3. 在站点配置页面，选择左侧导航栏的“无线配置 > 射频”，进入射频配置页面。
4. 上报调优数据。
   1. 单击页面右上方“射频通用配置”，配置“周期性调优”或者“定时调优”，具体配置请参考《网络部署》中“业务配置 > AP业务配置 > 射频”章节。



   2. 单击页面右上方“射频通用配置”，开启“AI调优”。
