网络大屏介绍

背景介绍

网络大屏展示了网络规划与建设、网络维护和网络优化三块内容,包括网规方案统计、开局站点统计、在线设备趋势、24小时流量统计、网络健康度评分、已处理问题分布、用户体验评估、应用总流量趋势、网络调优与收益、AP代际升级意见。智能识别无线网络体验短板,7*24小时主动且持续优化网络,驱动体验从“差”到“好”的持续改进。

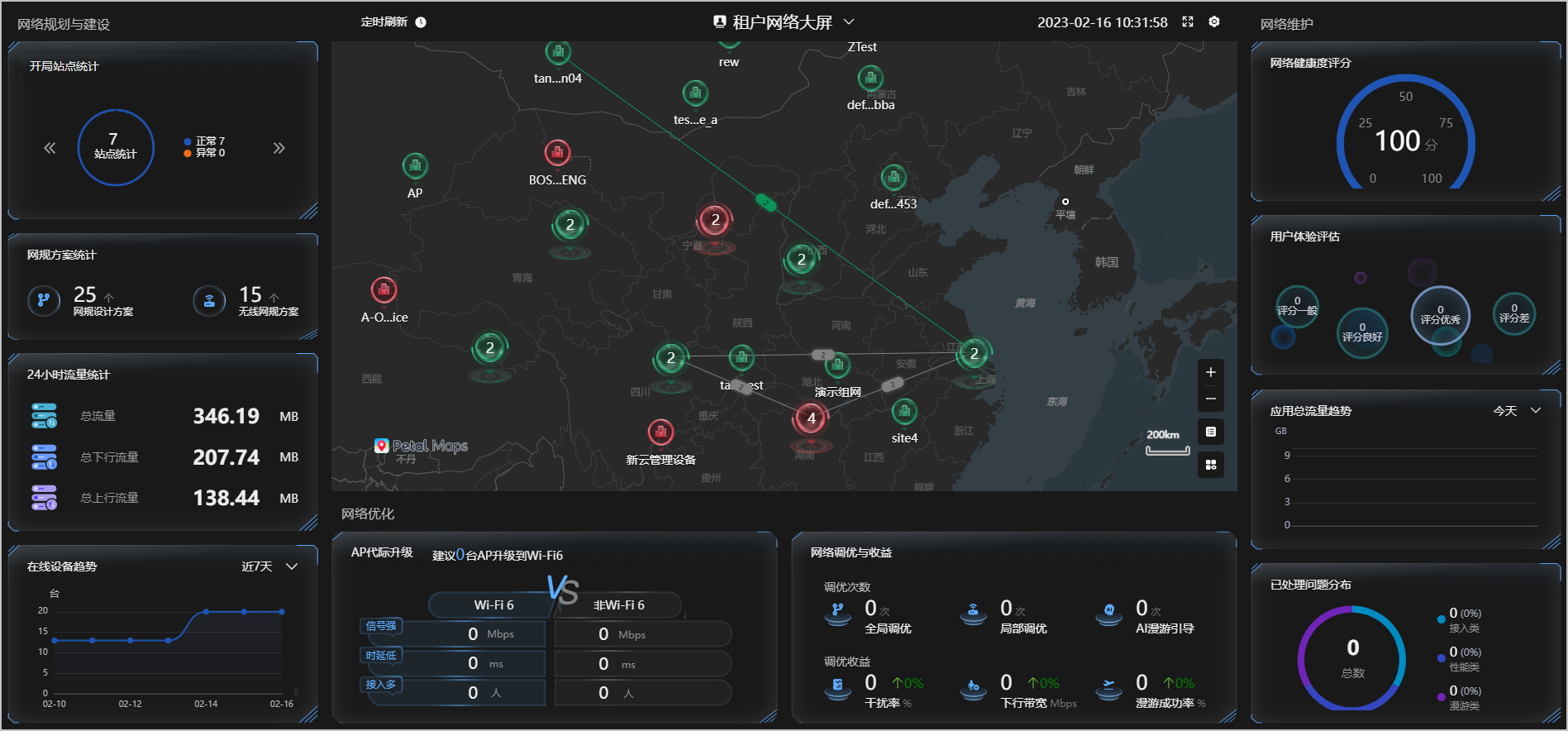

图1 租户网络大屏

操作步骤

  1. 登录华为乾坤控制台,单击左上角“大屏”,在大屏页面选择“租户网络大屏”

    若只购买开通了云管理网络,则默认进入租户网络大屏,无需选择。

  2. (可选)在网络大屏上方,单击,可设置定时刷新时间。单击支持全屏显示。

    单击页面上,支持用户自定义网络大屏,选择需要展示的模块。

表1 租户网络大屏模块说明

模块

说明

网规方案统计

  • 网规设计方案:显示网络规划与设计中设计的方案总数。
  • 无线网规方案:显示网络设计方案中使用了无线设计的方案总数。

开局站点统计

  • 站点统计:显示租户当前创建的站点数量,以及不同状态的站点数量分布。
  • 设备统计:显示租户当前添加的设备数量,以及不同状态的设备数量分布。

在线设备趋势

显示租户在线设备数量的趋势。默认显示近7天的在线设备数量,可单击卡片上修改。

24小时流量统计

显示租户所有在线设备累计转发的流量。

网络调优与收益

默认显示今天的网络调优与收益数据。

  • 调优次数:显示全局调优次数、局部调优次数以及AI漫游引导次数。
  • 调优收益:显示干扰率、下行带宽以及漫游成功率。

AP代际升级

显示当前时间窗内Wi-Fi 6款型AP和非Wi-Fi 6款型性能对比情况,以及AP的升级建议。

网络健康度评分

显示当前时间窗内网络健康度总体评分。默认显示今天的健康度评分。

已处理问题分布

显示当前时间窗内网络已处理无线接入问题,包括接入类问题、性能类问题以及漫游类问题。默认显示今天的已处理问题分布。

用户体验评估

显示各个评分等级的用户数。

应用总流量趋势

显示当前时间窗内的应用的流量分析,默认显示今天的应用总流量分布,可单击卡片上修改。

地图

显示当前站点部署、站点间VPN互联概况和站点配置概况。

在地图右下角菜单栏提供以下操作。
  • 地图中红色站点表示该站点中有异常设备,绿色站点表示该站点设备正常或者为空站点。
  • 地图默认展示自动视角。可单击地图右下角选择自定义模式视角,单击保存,则地图展示自定义视角。
  • 滚动鼠标可以缩放地图,单击聚合站点或者单击地图页面右下角“+”、“-”图标,可放大地图分散站点。
