堆叠交换机上线

更新时间：2025-02-17 GMT+08:00

堆叠上云流程

堆叠上云相比于单机设备上云，最大的差异是在导入堆叠系统中交换机的SN后，还需要手动在华为乾坤云平台上创建堆叠。

因华为乾坤云平台无法自动将多台成员交换机组建为堆叠系统，所以需要手动组建堆叠系统。所以堆叠上云分为两大步：设备侧组建堆叠系统和华为乾坤云平台上创建堆叠。从易操作和减少出错率考虑，推荐先完成设备侧堆叠系统的组建，然后再在华为乾坤云平台创建堆叠。

须知：

通过华为乾坤云平台对堆叠系统进行纳管时，核心交换机可以用框式或盒式，框式最多支持2台组堆叠，盒式最多支持4台组堆叠，汇聚和接入交换机最大支持4机堆叠。

设备侧组建堆叠系统

组建堆叠系统指的手动将多台支持堆叠功能的交换机逻辑上合并为一台交换机。为保证堆叠系统能够成功组建并和华为乾坤云平台正常通信，推荐按照下面流程组建堆叠系统。

选择交换机型号

支持堆叠功能的交换机与支持上云的交换机不完全一致，所以为了保证堆叠系统能够上云，必须选择二者的交集。所以推荐按照如下规则选择交换机型号：

推荐先从《云管理网络规格清单》获取交换机型号，然后再根据堆叠助手判断是否支持堆叠。在堆叠助手中无法选择的交换机就说明该交换机不支持堆叠。
推荐选择相同型号的交换机进行堆叠，如果必须使用不同型号的交换机进行混堆，请注意：
- 不同系列的交换机不能组建堆叠
- 同系列内不同子系列交换机不能组建堆叠
- 同系列内同子系列内不同型号的交换机基本可以组建堆叠，只有少量型号不支持

选择堆叠方式

S系列交换机支持三种堆叠方式，三种堆叠方式的差异如表1表所示。不同交换机支持的堆叠方式也不同，所以在选择堆叠方式时，需要和交换机型号组合考虑。

推荐使用业务口专用堆叠线缆堆叠，即免配置堆叠。该方式无需手动将业务口修改为堆叠口，组网工作量小。

表1 堆叠方式对比
堆叠方式	成本投入	组网难易度
堆叠卡堆叠	需要单独购买堆叠卡和堆叠线缆	无需配置，安装好堆叠卡，连接好堆叠线缆后自动组建堆叠
业务口专用堆叠线缆堆叠，也叫免配置堆叠	可以直接使用交换机上的业务口进行堆叠，无需额外购买堆叠卡，需单独购买专用堆叠线缆	无需配置，根据规则连接专用堆叠线缆后可自动组建堆叠
业务口普通线缆堆叠	可以使用交换机上的业务口进行堆叠，无需额外购买堆叠卡和专用堆叠线缆	需要手动将业务口配置为堆叠口，然后连接堆叠线缆后才可以组建堆叠

选择堆叠连线方式

堆叠线缆支持两种连接方式：一种是环形连接，一种是链形连接。具体连接方式，请参见堆叠助手中的描述。

从可靠性考虑，建议使用环形连接方式，这样一条链路故障不会导致堆叠系统分裂。并且建议连接多条线缆，在扩充带宽的同时进行链路间的备份。
使用专用堆叠线缆进行免配置堆叠时，为保证堆叠可以正确组建，建议按照图1连接堆叠线缆。
- 按照交换机从上到下的顺序依次连线。
- 连线时注意线缆的主备端，确保：最上面交换机的所有端口连接的都是线缆主端，最下面交换机的所有端口连接的都是线缆备端，中间交换机的2个逻辑端口分别连接主端和备端。
图1 专用堆叠线缆环形连线方式

华为乾坤云平台创建堆叠系统

在堆叠系统组建完成并获取到华为乾坤云平台地址后，就可以在华为乾坤云平台上面进行后续操作了。操作步骤所图2示。

图2 华为乾坤云平台操作步骤
点击放大

创建站点
1. 登录华为乾坤控制台。
2. 在首页右上角选择“资源中心 > 站点管理”单击“创建”，进入创建站点页面。
3. 设置站点名称、设备类型和站点位置信息等，单击“确定”。
  图3 创建站点
添加设备

添加设备的流程如下：
说明：
- 请确认设备款型和版本能够在华为乾坤云平台上线。
  - 设备款型和版本支持情况，请参考《华为乾坤云管理网络配套款型表》（若无权限访问，请联系华为渠道获取）。
  - 如果版本不匹配，请参考单产品升级指导书完成版本升级。
1. 在堆叠系统上执行如下命令获取所有成员交换机的ESN。
  - V200版本交换机：display esn。
  - V600版本交换机：display device esn。
2. 在华为乾坤云平台上添加设备的ESN信息。
  1. 在首页右上角选择“资源中心 > 设备管理 > 设备”单击“手动添加”，进入添加设备页面。

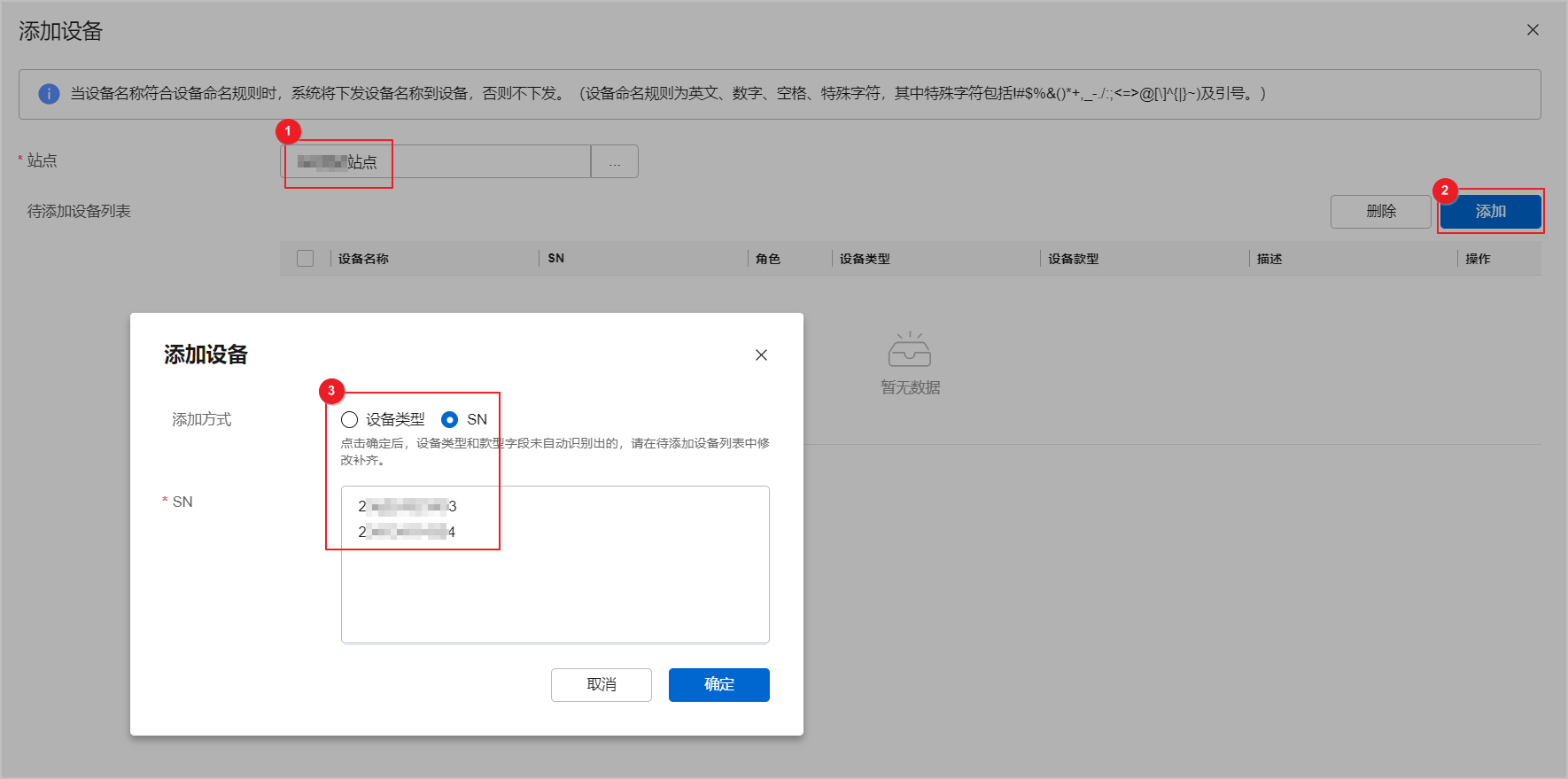

  2. 选择已创建站点，通过SN方式添加设备，单击确定。
    图4 添加设备
  3. 交换机默认角色为“接入” ，请按实际情况进行修改。单击“确定”完成设备添加。
    图5 添加设备
创建堆叠

添加设备完成后，还需要在华为乾坤云平台上创建堆叠。在“资源中心 > 设备管理 > 设备组”下，选择“堆叠”，单击“创建”。

配置堆叠名称、站点、添加成员信息，单击“确定”完成堆叠创建。

说明：

设备组槽位号需要与实际槽位号一致，否则会导致设备重启。

图6 创建堆叠
