硬件介绍
USG6502F-C
|
接口名称 |
描述 |
|---|---|
|
光电互斥接口（Combo接口，0～7） |
Combo接口是一个逻辑接口，一个Combo接口对应面板上一个电接口和一个光接口，而在设备内部只有一个转发接口。电接口与其对应的光接口是光电复用关系，两者不能同时工作（例如：当激活光接口时，对应的电接口就自动处于禁用状态）。电接口和光接口共用一个接口视图，其接口编号为GE0/0/0～GE0/0/7。可根据组网需求通过命令combo enable fiber切换为光接口，undo combo enable fiber切换为电接口。缺省情况下，Combo接口工作在电接口状态。
说明：
指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。 |
|
GE电接口（8～9） |
2个10/100/1000M自适应以太网电接口，接口编号为GE0/0/8～GE0/0/9。 |
|
10GE光接口（0～1） |
2个10GE以太网光接口，接口编号为10GE0/0/0～10GE0/0/1，支持降速到GE光口。可根据组网需求，通过以下命令切换： speed 1000切换到GE速率； undo speed 1000取消切换。 |
|
MGMT接口 |
带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。 将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。
说明：
MGMT接口不支持作为业务接口使用。 |
|
指示灯丝印 |
指示灯名称 |
指示灯颜色 |
指示灯状态 |
状态描述 |
|---|---|---|---|---|
|
PWR |
电源指示灯 |
绿色 |
常亮 |
电源工作正常。 |
|
- |
常灭 |
电源故障或设备未上电。 |
||
|
SYS |
SYS指示灯 |
绿色 |
常亮 |
系统处于上电加载或复位启动状态。 |
|
绿色 |
每2秒闪1次（0.5Hz） |
系统处于正常运行状态。 |
||
|
绿色 |
每秒闪4次（4Hz） |
系统处于启动中。 |
||
|
红色 |
常亮 |
说明：
系统以双电源状态启动时，如果其中一个电源未上电，则SYS指示灯状态为红色常亮，但系统会正常运行。 |
||
|
- |
常灭 |
系统未运行。 |

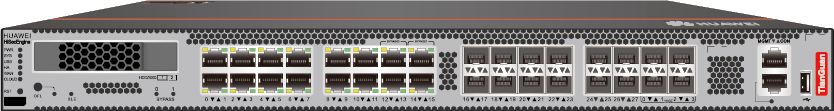

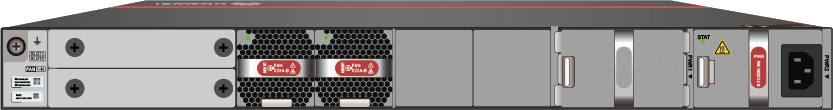

USG6505F-C
- 本文档中的图形仅供参考，设备外观请以实际发货为准。
- USG6505F-C支持硬件Bypass功能
- 使用固定电接口（GE0/0/12和GE0/0/13配对，GE0/0/14和GE0/0/15配对）。
- 使用光Bypass插卡。
- 更详细的硬件介绍请参见《HiSecEngine 天关 硬件指南》。
|
接口名称 |
描述 |
|---|---|
|
GE电接口（0～15） |
16个10/100/1000M自适应以太网电接口，接口编号为GE0/0/0～GE0/0/15。 其中GE0/0/12、GE0/0/13为BYPASS0，GE0/0/14、GE0/0/15为BYPASS1。 |
|
GE光接口（16~27） |
12个GE以太网光接口，接口编号为GE0/0/16～GE0/0/27。 |
|
10GE光接口（0～3） |
4个10GE自适应以太网光接口，接口编号为10GE0/0/0～10GE0/0/3。兼容GE以太网光接口。 |
|
MGMT接口 |
带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。 将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过STelnetv2访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。
说明：
MGMT接口不支持作为业务接口使用。 |
|
指示灯丝印 |
指示灯名称 |
指示灯颜色 |
指示灯状态 |
状态描述 |
|---|---|---|---|---|
|
PWR |
电源指示灯 |
绿色 |
常亮 |
电源工作正常。 |
|
- |
常灭 |
电源故障或设备未上电。 |
||
|
SYS |
SYS指示灯 |
绿色 |
常亮 |
系统处于上电加载或复位启动状态。 |
|
绿色 |
每2秒闪1次（0.5Hz） |
系统处于正常运行状态。 |
||
|
绿色 |
每秒闪4次（4Hz） |
系统处于启动中。 |
||
|
红色 |
常亮 |
说明：
系统以双电源状态启动时，如果其中一个电源未上电，则SYS指示灯状态为红色常亮，但系统会正常运行。 |
||
|
- |
常灭 |
系统未运行。 |
USG6603F-C
|
接口名称 |
描述 |
|---|---|
|
光电互斥接口（Combo接口，0～7） |
|
|
GE电接口（8～11） |
接口编号为GE 0/0/8～GE 0/0/11，均已加入VLAN1。 |
|
10GE光接口（0～9） |
接口编号为10GE 0/0/0～10GE 0/0/9，均已加入VLAN1。 |
|
MGMT接口 |
设备管理网口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。 |
|
指示灯丝印 |
指示灯名称 |
指示灯颜色 |
指示灯状态 |
状态描述 |
|---|---|---|---|---|
|
PWR |
电源指示灯 |
绿色 |
常亮 |
电源工作正常。 |
|
- |
常灭 |
电源故障或设备未上电。 |
||
|
SYS |
SYS指示灯 |
绿色 |
常亮 |
系统处于上电加载或复位启动状态。 |
|
绿色 |
每2秒闪1次（0.5Hz） |
系统处于正常运行状态。 |
||
|
绿色 |
每秒闪4次（4Hz） |
系统处于启动中。 |
||
|
红色 |
常亮 |
说明：
系统以双电源状态启动时，如果其中一个电源未上电，则SYS指示灯状态为红色常亮，但系统会正常运行。 |
||
|
- |
常灭 |
系统未运行。 |
USG6606F-C
|
接口名称 |
描述 |
|---|---|
|
100GE/40GE光接口（0~1） |
接口编号为100GE 0/0/0～100GE 0/0/1，均已加入VLAN1。 默认工作在100Gbit/s速率模式，在插入40GE光模块时兼容40Gbit/s速率。 |
|
40GE光接口（2～3） |
接口编号为40GE 0/0/2～40GE 0/0/3，均已加入VLAN1。 |
|
25GE/10GE光接口（0~7） |
25GE/10GE光接口和100GE/40GE光接口为复用接口，4个25GE/10GE接口与1个100GE/40GE接口对应（25GE/10GE的0～3口，4～7口分别对应100GE/40GE的0口，1口）。 25GE/10GE接口默认工作在10Gbit/s速率模式，接口编号为10GE 0/0/0～10GE 0/0/7，均已加入VLAN1。 当25GE/10GE接口需要工作在25Gbit/s速率时，可以执行port mode 40GE interface 100GE0/0/x 命令。 切换速率模式后的25GE/10GE接口在插入25GE光模块时工作在25Gbit/s速率，在插入10GE光模块时兼容10Gbit/s速率。同时对应的100GE/40GE接口在插入40GE光模块时正常工作，在插入100GE光模块时无法正常工作。
说明：
|
|
10GE光接口（8～15） |
接口编号为10GE 0/0/8～10GE 0/0/15，均已加入VLAN1。 |
|
10GE/GE光接口（16~27） |
接口编号为10GE0/0/16～10GE0/0/27，均已加入VLAN1。 |
|
MGMT接口 |
设备管理网口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。 |
|
指示灯丝印 |
指示灯名称 |
指示灯颜色 |
指示灯状态 |
状态描述 |
|---|---|---|---|---|
|
PWR |
电源指示灯 |
绿色 |
常亮 |
电源工作正常。 |
|
- |
常灭 |
电源故障或设备未上电。 |
||
|
SYS |
SYS指示灯 |
绿色 |
常亮 |
系统处于上电加载或复位启动状态。 |
|
绿色 |
每2秒闪1次（0.5Hz） |
系统处于正常运行状态。 |
||
|
绿色 |
每秒闪4次（4Hz） |
系统处于启动中。 |
||
|
红色 |
常亮 |
说明：
系统以双电源状态启动时，如果其中一个电源未上电，则SYS指示灯状态为红色常亮，但系统会正常运行。 |
||
|
- |
常灭 |
系统未运行。 |
