数据库实例类型

GaussDB的实例类型如表1所示。

表1 实例类型
实例类型	支持的部署形态	是否支持实例扩容	适用场景	包含的组件	业务处理流程
分布式版	独立部署：将数据库组件部署在不同节点上。适用于可靠性、稳定性要求较高，实例规模较大的场景。混合部署：将数据库多个组件部署在同一个节点上。仅基础版可选。	是	数据量较大，对数据容量和并发能力有一定诉求。	OM CM GTM ETCD CN DN	业务应用下发SQL给CN ，CN利用数据库的优化器生成执行计划，下发给DN，每个DN会按照执行计划的要求去处理数据，处理完成后DN将结果集返回给CN进行汇总，最后CN将汇总后的结果返回给业务应用。
集中式版	1主2备：采用一主两备三节点的部署模式，包含一个分片。单副本：采用单节点的部署模式，仅包含一个CMS和一个DN组件，不适用于生产环境。单副本实例仅支持V2.0-2.2及以上版本实例。由于部署在单台机器上，因此无法保障可用性（SLA）。 1主1备1日志：采用一主一备一日志三节点的部署模式，包含一个分片。日志节点仅用于存储日志，不产生费用，可降低成本和资源消耗。	否	数据量较小，且长期来看数据不会大幅度增长，但是对数据的可靠性，以及业务的可用性有一定诉求。	OM CM ETCD DN	业务应用直接下发任务给DN， DN处理完成后再将结果返回给业务应用。

OM：运维管理模块（Operation Manager）。提供集群日常运维、配置管理的管理接口、工具。
CM：集群管理模块（Cluster Manager）。管理和监控分布式系统中各个功能单元和物理资源的运行情况，确保整个系统的稳定运行。CM相当于一个机器管家，定期的收集和分析DN的状态，判断DN当前是不是健康运行，一旦发现DN异常，它会尝试修复，例如把DN重启，或者把备DN升级成主DN。
GTM：全局事务管理器（Global Transaction Manager），负责生成和维护全局事务ID、事务快照、时间戳、sequence信息等全局唯一的信息。
ETCD：分布式键值存储系统（Editable Text Configuration Daemon）。用于共享配置和服务发现（服务注册和查找）。我们主要用它来存一些元数据信息，比如每个DN的运行状态就是存储在ETCD里，CM通过读取ETCD里面DN的状态来执行它的管理动作。
CN：协调节点（Coordinator Node）。负责接收来自应用的访问请求，并向客户端返回执行结果；负责分解任务，并调度任务分片在各DN上并行执行。每个CN与每个DN相连接，所有CN共享一份元数据。
DN：数据节点（Data Node）。负责存储业务数据、执行数据查询任务以及返回执行结果。

GaussDB分布式版逻辑架构图如下：

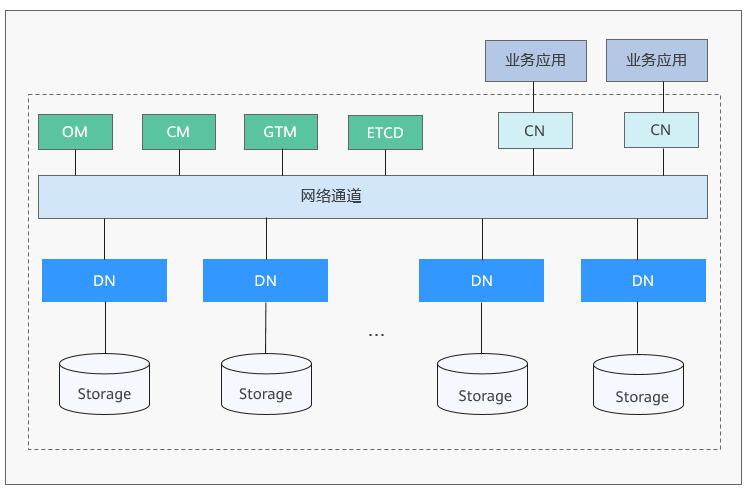

图1 分布式版逻辑架构图
点击放大

分布式版实例支持的部署形态：

独立部署
 独立部署模式下，是将数据库每个组件独立部署在不同的服务器上，即每个CN、DN占用一个VM，互相之间资源隔离。以默认配置（3CN，3副本，3分片）为例，独立部署模式有3个CN，9个DN，总计12个节点，因此独立部署费用也会相对较高。架构图如图2所示。独立部署形态适用于可靠性、稳定性要求较高，实例规模较大的场景。
图2 独立部署架构图
混合部署
 混合部署模式下，是将数据库多个组件部署在同一个服务器上，以默认配置（3CN，3DN）为例，一个CN和三个DN共同占用一个VM，共3个节点。架构图如图3所示。仅基础版的分布式版实例可选。基础版相对于企业版有较低的价格，适合对性能要求不高、对成本敏感的用户。

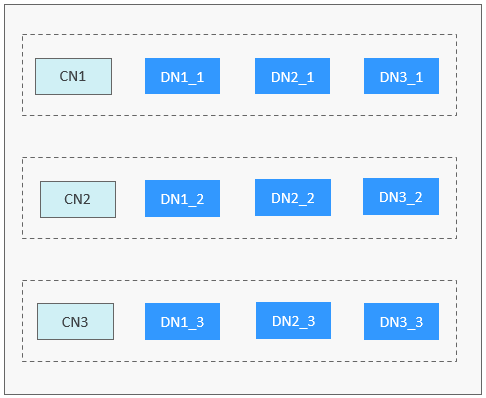

图3 混合部署架构图

GaussDB集中式版逻辑架构图如下：

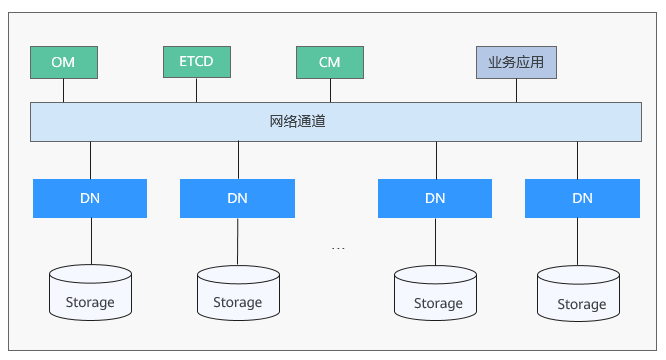

图4 集中式版逻辑架构图
点击放大

集中式版实例支持的部署形态：

1主2备
 1主2备采用一主两备三节点的部署模式，包含一个分片，架构图如图5所示。仅集中式版实例可选。该形态不具备可扩展性。适用于数据量较小，且长期来看数据不会大幅度增长，但是对数据的可靠性，以及业务的可用性有一定诉求的场景。
- DN主备任意一个节点故障部署，不影响业务的进行。
- 1主2备形态支持以下两种部署方式。
  - 3副本，单AZ
  - 3副本，3AZ
图5 1主2备架构图
1主1备1日志
 采用一主一备一日志三节点的部署模式，包含一个分片，三个副本。仅集中式版实例可选。架构图如图6所示。

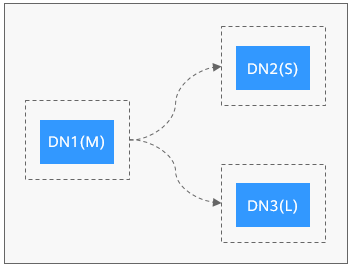

图6 1主1备1日志架构图
单副本
 采用单节点的部署模式，仅包含一个CMS和一个DN组件。仅集中式版实例可选。架构图如图7所示。
图7 单副本架构图

单副本为白名单开放。如需配置白名单权限，您可以在管理控制台右上角，选择工单 > 新建工单，提交开通白名单的申请。
