可视化

可视化提供对结构化后的日志字段进行SQL查询与分析的功能。对原始日志结构化后，等待1~2分钟左右即可对结构化后的日志进行SQL查询与分析。

目前此功能仅支持全部用户使用的局点有：华南-广州、华北-北京四、华东-上海一、中国-香港、西南-贵阳一、亚太-新加坡、华南-深圳，支持部分白名单用户使用的局点有：亚太-曼谷、华北-北京一、华东-上海二、、亚太-雅加达，其他局点暂不支持该功能。

前提条件

已成功采集到日志。
对日志内容已完成结构化配置，具体操作请参考云端结构化解析。

日志结构化后字段名称与系统SQL内置保留字段名称相同，或者字段名称中带有中划线、下划线、小数点这三种特殊字符时，SQL查询需要加英文双引号。系统SQL内置保留字段名称包括："time"、"select"、"where"等。

操作步骤

登录LTS控制台，在左侧导航栏中选择“日志管理 ”。
在“日志管理”页面选择目标日志组和日志流，进入日志详情页面。
选择“可视化”页签。
在可视化页面支持交互式分析，通过该模块配置简单的分析语句，查询可视化数据，配置可视化图表。设置过滤条件、通过添加指标、添加分组、添加排序进行数据通分析，方便用户操作。
选择时间范围，输入SQL语句，单击对已输入的SQL语句进行格式化显示。单击“查询”进行搜索，目前LTS支持的SQL语句详见SQL查询语法。
时间范围有三种方式，分别是相对时间、整点时间和自定义。您可以根据自己的实际需求，选择时间范围。
- 相对时间：表示查询距离当前时间1分钟、5分钟、15分钟等时间区间的日志数据。例如当前时间为19:20:31，设置相对时间1小时，表示查询18:20:31~19:20:31的日志数据。
- 整点时间：表示查询最近整点1分钟、15分钟等时间区间的日志数据。例如当前时间为19:20:31，设置整点时间1小时，表示查询18:00:00~19:00:00的日志数据。
- 自定义：表示查询指定时间范围的日志数据。

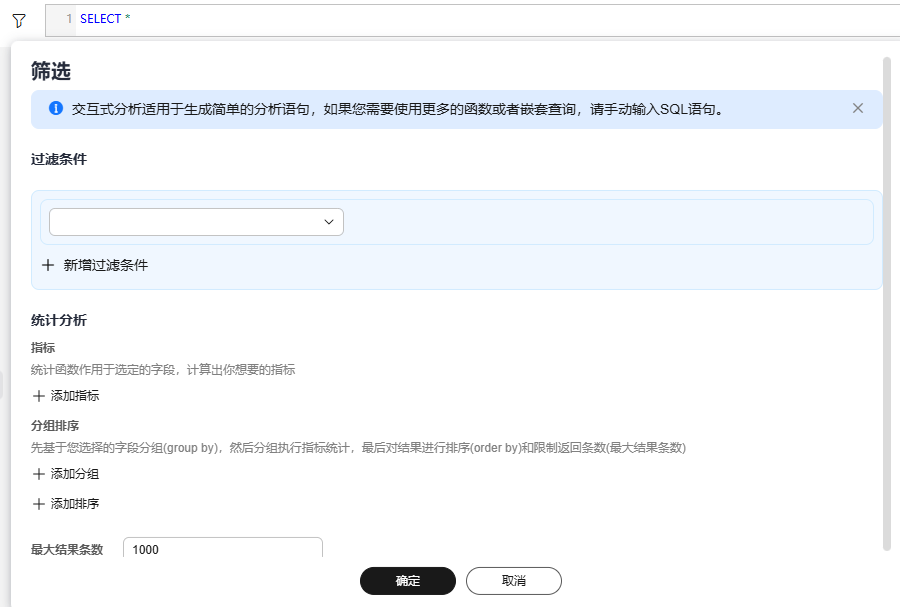

图1 可视化查询
- SQL查询约束有：
  1. 单次查询返回结果最多10W条。
  2. 当聚合结果超过10W时，聚合结果可能存有误差。
- SQL查询语句中，string类型的where条件的键值有限制：
  1. 精确查找value需添加英文单引号，模糊查找value需添加英文单引号或者双引号，key与SQL内置保留字段名称相同时需添加英文双引号。
  2. 建议使用where条件时，使用where "key"='value'，或者where "key" like '%value%'。
- SQL查询语句中，float和long类型的where条件不受限制，但当与关键词冲突时可能会导致查询异常，建议使用where "key"='value'，或者where "key" like '%value%'进行查询。
- 日志搜索框支持自定义上下拖动调整高度。
- 输入搜索语法后，支持单击设置格式化sql和反格式化sql，优化搜索语句，提高搜索效率。
当设置时间范围内日志量超过10亿行时会触发迭代查询，可以通过迭代查询分多次完成全部日志的查询，界面会显示“查询状态：结果精确”。
根据SQL查询返回的数据，依照业务需求选择不同图表类型，呈现查询结果。详细请参考统计图表。
对查询结果可执行如下操作：
- 单击“新建”，在弹出的“创建可视化图表”中，根据业务需求填写“图表名称”、“同时添加到仪表盘”，单击“确定”，可视化图表保存成功。
- 单击“保存”，对在弹出的“保存可视化图表”中，根据业务需求填写“图表名称”、“同时添加到仪表盘”，单击“确定”，可视化图表保存成功；当选中某个可视化图表时，单击“保存”，可对该图表进行修改。
- 单击“另存为”，在弹出的“另存为可视化图表”中，根据业务需求填写“图表名称”、“同时添加到仪表盘”，单击“确定”，对已有可视化图表进行复制。

  须先保存一个图表后，才可另存为可视化图表。
- 单击“下载”，可下载当前SQL查询结果的可视化数据，该文件为.csv。
- 单击按钮添加告警，在弹出的“新建告警规则”中，为选中的可视化图表配置SQL告警。

  须先保存一个图表后，才能新建告警规则。
- 单击“展开图表”，可对当前日志流下的可视化图表展开；单击“收起图表”，可收起当前日志流下展开的可视化图表。
