配置函数的WebSocket连接

WebSocket连接概述

在FunctionGraph中，可以通过配置APIG触发器，使函数能够响应WebSocket请求。配置完成后，相关联的函数可以作为一个Web服务器，处理WebSocket连接和消息，并将结果返回给客户端。适用于长连接、实时消息收发和实时数据监控等场景，能够实现高效的实时通信和数据交互。

约束与限制

• 仅HTTP函数支持配置WebSocket，事件函数不支持配置。
• WebSocket配置当前仅支持“华东-上海一”区域使用。
• FunctionGraph在设置执行超时时间时，不区分WebSocket请求和HTTP请求。若WebSocket连接的持续时间超过设定的执行超时时间，该连接将被强制关闭，客户端将接收到1006状态码。

步骤一：创建HTTP函数

1. 登录函数工作流控制台，在左侧的导航栏选择“函数 > 函数列表”。
2. 单击右上方的“创建函数”，进入“创建函数”页面。
3. 选择“创建空白函数”，参考表1配置函数信息。

   表1 函数配置

   参数	说明	取值样例
   函数类型	选择函数类型，支持以下两种函数类型： 事件函数：通过特定事件触发的函数，通常为JSON格式的请求事件。 HTTP函数：处理HTTP请求的函数，可以直接发送HTTP请求到URL触发函数执行，从而使用Web服务。仅FunctionGraph v2版本支持创建HTTP函数。	HTTP函数
   区域	选择要部署代码的区域。 当前WebSocket配置仅支持“华东-上海一”区域。	华东-上海一
   函数名称	填写函数名称，命名规则如下： 可包含字母、数字、下划线和中划线，长度不超过60个字符。以大/小写字母开头，以字母或数字结尾。	WebSocket-demo
   企业项目	选择函数所属的企业项目。企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。 默认选择“default”，支持用户选择已创建的企业项目。如果没有开通企业管理服务，将无法看到企业项目选项。开通方法请参见如何开通企业项目。	default
   委托	选择函数的委托。通过委托函数工作流来访问其他云服务，例如：如果函数需要访问LTS、VPC等服务，则必须选择包含所需服务权限的委托；若函数不访问任何云服务，则无需选择委托。 默认“未使用任何委托”，支持选择已创建的委托。 当华为云账号下无函数默认委托时，FunctionGraph提供快速创建默认委托“fgs_default_agency”的功能，详情请参见默认委托。	未使用任何委托
   高级设置	函数访问公网：开启后允许函数访问公网上的服务，其公网访问带宽为用户间共享。 函数访问VPC内资源：开启时，函数将使用配置的VPC所绑定的网卡进行网络访问同时禁用函数工作流的默认网卡。 日志记录：启用日志功能后，函数运行过程中产生的日志会上报到云日志服务（LTS）。LTS将按需收取费用，具体请参见云日志服务价格详情。	函数访问公网：开启 函数访问VPC内资源：未开启 日志记录：未开启

4. 配置完成后单击“创建函数”，页面跳转至函数详情配置页面。

步骤二：配置函数代码

1. 在函数详情页的“代码”页签下，打开“index.js”文件，使用代码编辑器复制以下代码并部署，部署完成后如图1所示。

   const WebSocket = require('ws');
   const WebSocketServer = WebSocket.Server;

   const wss = new WebSocketServer({
       host: '127.0.0.1',
       port: 8000,
       path: '/websocket_demo'
   });

   // 用于存储所有已连接的客户端
   const clients = new Set();
   wss.on('connection', function connection(ws) {
       // 当有客户端连接时，添加到客户端集合中
       clients.add(ws);
       console.log('Client connected');

       // 处理客户端发送的消息
       ws.on('message', function incoming(message) {
           console.log('received: %s', message);
       });

       // 处理连接关闭
       ws.on('close', () => {
           console.log('Client disconnected');
           // 从集合中移除断开连接的客户端
           clients.delete(ws);
       });
   });

   // 定时向所有客户端发送消息
   setInterval(() => {
       // 遍历所有客户端并发送消息
       for (let ws of clients) {
           if (ws.readyState === WebSocket.OPEN) {
               ws.send('Server time: ' + new Date().toTimeString());
           }
       }
   }, 2000); // 每2秒执行一次

   console.log('WebSocket server is running on ws://127.0.0.1:8000/websocket_demo');

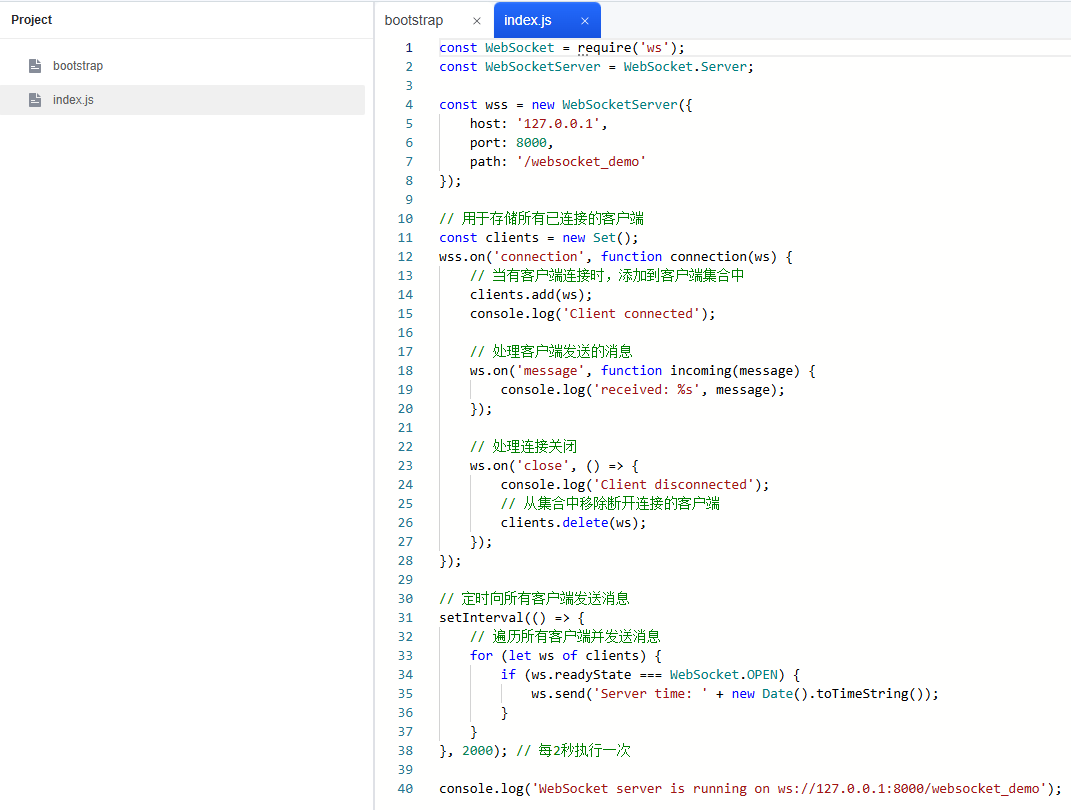

   图1 index.js文件



   WebSocket Server监听的IP地址是127.0.0.1，监听的端口号默认值为8000端口。

2. 在“bootstrap”文件中编写如下内容，完成后如图2所示。

   /opt/function/runtime/nodejs12.13/rtsp/nodejs/bin/node $RUNTIME_CODE_ROOT/index.js

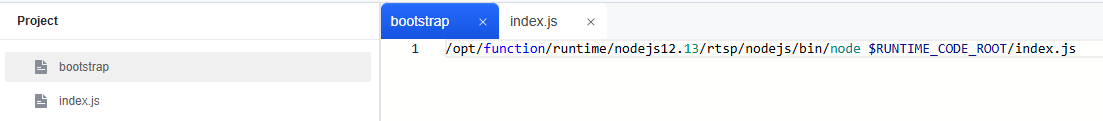

   图2 bootstrap文件


3. 返回函数工作流控制台，如图3所示在左侧的导航栏选择“函数 > 依赖包管理”，单击“创建依赖包”。

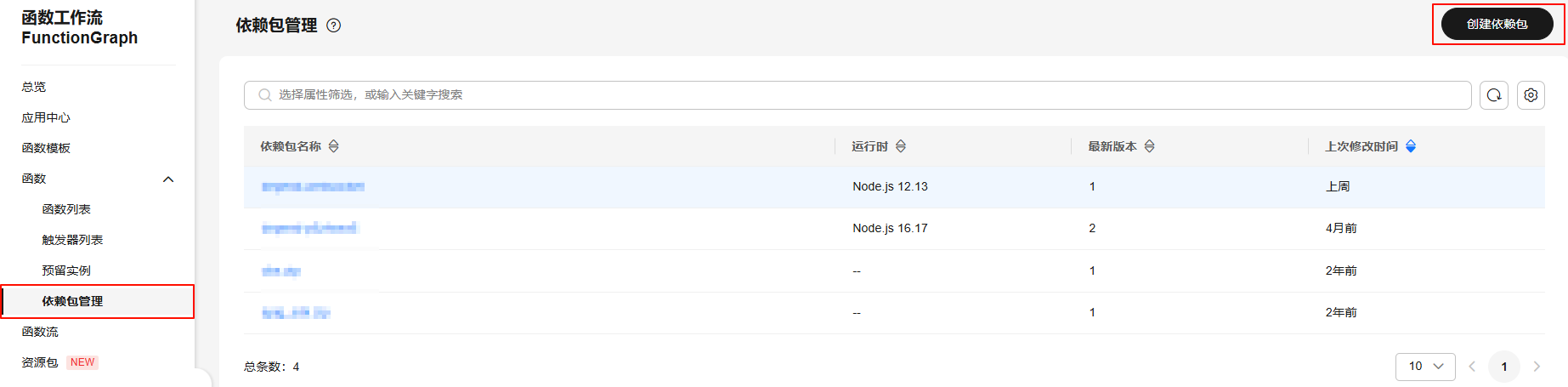

   图3 依赖包管理


4. 下载WebSocket依赖包“wss-nodejs12”文件，在“创建依赖包”界面如图4所示上传并配置WebSocket依赖包信息，填写完成后单击“创建”。

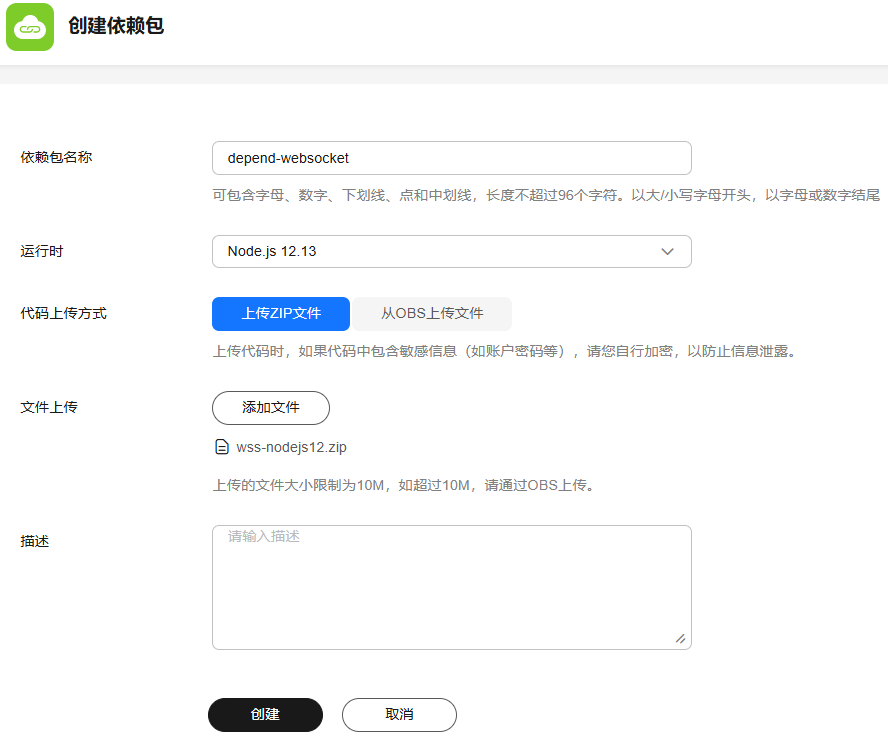

   图4 创建依赖包


   表2 创建依赖包

   参数	参数说明	取值样例
   依赖包名称	自定义填写依赖包的名称。 以大/小写字母开头，以字母或数字结尾。 可包含字母、数字、下划线、点和中划线，长度不超过96个字符。	depend-websocket
   运行时	选择依赖包的运行时。	Node.js 12.13
   代码上传方式	选择代码上传方式。支持“上传ZIP文件”或通过OBS链接“从OBS上传文件”。	上传ZIP文件
   文件上传/OBS链接	代码上传方式为“上传ZIP文件”：单击“添加文件”上传打包为ZIP格式文件的依赖包。上传的ZIP文件大小限制为10M，超过10M请使用从OBS上传文件。 代码上传方式为“从OBS上传文件”：填写指向代码文件对象的OBS对象URL，需将对象放入与函数在同一区域下的OBS桶中，该对象必须为ZIP格式文件。可参考匿名用户通过URL访问对象复制所需的代码文件对象URL。	添加文件，并上传4下载的“wss-nodejs12”文件
   描述	填写依赖包的描述说明。	-

5. 返回“WebSocket-demo”函数详情页，在“代码”页签最下方的“代码依赖包”模块，单击“添加依赖包”。
6. 在选择依赖包弹窗中，依赖包源选择“私有依赖包”，添加4创建的“depend-websocket”依赖包，单击“确定”完成依赖包添加。
7. 选择“设置 > 高级设置”，如图5所示开启“WebSocket”参数开关。

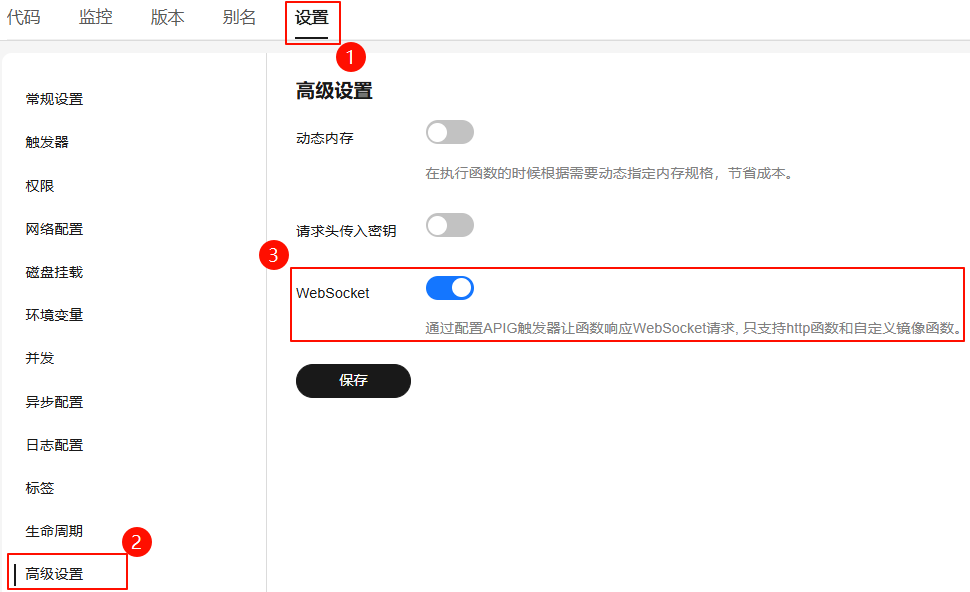

   图5 开启WebSocket


步骤三：创建APIG专享版实例

请根据业务需要，参考创建APIG实例购买所需规格的专享版APIG实例。

步骤四：创建APIG触发器

1. 选择“设置 > 触发器”，单击“创建触发器”，参考表4创建一个API 网关服务 (APIG专享版）触发器。

   表4 APIG专享版触发器参数说明

   参数	说明	取值样例
   触发器类型	必选参数。 选择“API网关服务（APIG专享版）”。	API网关服务（APIG专享版）
   实例	必选参数。 选择APIG专享版实例。若无实例，可单击“创建实例”完成创建。	apig-ws
   API名称	必选参数。 填写专享版APIG触发器的名称。支持汉字、英文、数字和下划线，且只能以英文和汉字开头，3-64字符。	API_websocket_demo
   分组	必选参数。 选择API分组。API分组可以视为一组API的集合，API提供方以API分组为单位，管理分组内的所有API。 若未创建分组，可单击“创建分组”完成创建，创建完成单击右侧即可。	APIGroup_ws
   发布环境	必选参数。 选择API的发布环境。API可以同时提供给不同的场景调用，如生产、测试或开发，选择“RELEASE”，才能调用。 若未创建环境，可单击“创建发布环境”完成创建。	RELEASE
   安全认证	必选参数。 API认证方式有以下三种方式： App： 采用Appkey&Appsecret认证，安全级别高，推荐使用，详情请参见APP认证。 IAM： IAM认证，只允许IAM用户能访问，安全级别中等，详情请参见IAM认证。 None： 无认证模式，所有用户均可访问。 注意： 当前示例中安全认证选择“None”，实际业务使用推荐选择安全级别高的认证方式。	None
   请求协议	必选参数。 在使用WebSocket时HTTPS对应WSS，HTTP对应WS。 API的请求协议分为两种类型： HTTP：数据在传输过程中不被加密。 HTTPS：数据在传输过程中被加密。	HTTPS
   请求方法	必选参数。 如需使用WebSocket协议，请求方法至少需要支持GET。 支持的请求方法：GET、POST、DELETE、PUT、PATCH、HEAD、OPTIONS、ANY。	GET
   后端超时(毫秒)	必选参数。 设置API的后端超时时间，单位为毫秒，设置范围为1~60000毫秒。 后端超时时间表示WebSocket的最大空闲连接时间，例如设置为5000毫秒，即当WebSocket超过5000毫秒未收发消息时，连接断开。	5000

2. 如图6所示，创建成功后单击已创建的触发器名称，进入APIG服务界面。

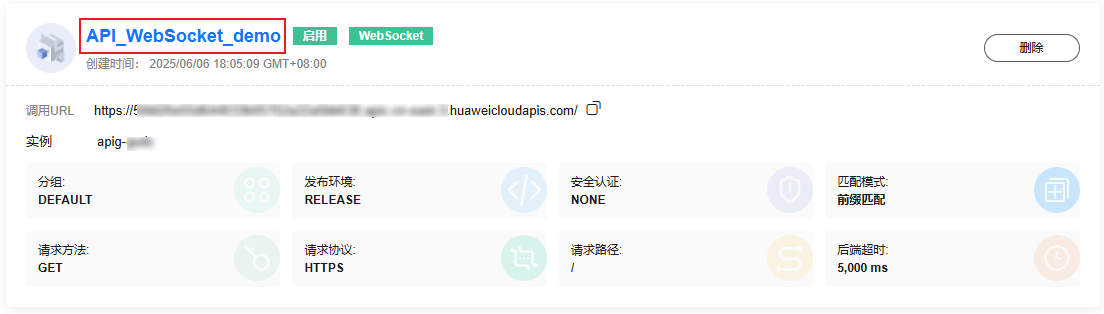

   图6 APIG触发器



   APIG触发器创建成功后，访问地址不会变更。

3. 在API实例详情界面，如图7所示单击“编辑”，进入编辑API界面 。
   图7 编辑API


4. 单击“下一步”至“默认后端”页签，如图8所示配置API参数，单击“完成”。
   • 后端服务类型：选择“FunctionGraph”。
   • 网络架构：选择“V2”。（如没有此参数，请向APIG服务提交工单开启白名单配置）
   • 调用类型：选择“Synchronous”。WebSocket场景下，API的后端调用类型只支持Synchronous同步调用。
     其他参数保持默认即可。

     图8 编辑API默认后端


5. 返回API实例详情界面，如图9所示单击“发布最新版本”。
   图9 发布最新版本api


步骤五：测试函数

1. 返回函数工作流控制台，进入函数详情页面，选择“设置 > 触发器”，复制APIG触发器的访问地址。

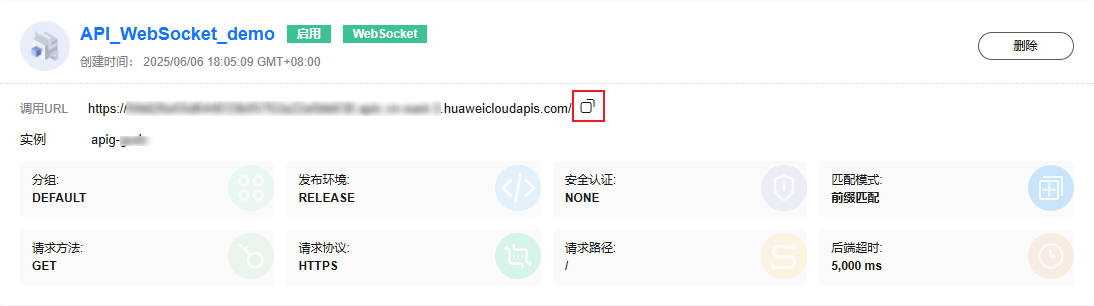

   图10 复制APIG触发器URL


2. 使用Postman测试函数的正确性。
   1. 在Postman中创建WebSocket请求。将APIG触发器的调用URL复制到Postman中，并将Scheme由HTTPS变更为WSS。
   2. 根据业务需求配置Params和Headers参数。
   3. 连接WebSocket，连接成功后即可发送消息，可查看消息接收情况。
   4. 超过执行超时时间后，会断开与WebSocket服务器的连接。

WebSocket相关说明

• 连接保活和超时重连

  当WebSocket连接建立后，除连接持续时间超过设定的执行超时时间会导致连接断开外，函数工作流不会干预任何逻辑。若在存续期间，您的WebSocket连接在特定时段内无数据传输，该连接可能被网络中间节点（例如NAT网关）关闭。在该场景下，您需要利用WebSocket协议的Ping、Pong帧来保持连接活动或验证WebSocket连接的有效性。

  若业务需求超出函数工作流所能提供的最大请求超时时间，或应用需要在运行期间保持逻辑上的连接稳定，建议在客户端代码中加入超时重连机制。可使用Reconnecting-WebSocket库或SocketIO库以实现该机制。

• 会话亲和性

  FunctionGraph作为无服务器计算平台，其函数实例采用请求触发式生命周期管理。在高并发场景下，系统通过自动扩缩容机制创建多个实例副本以应对流量压力，但无法保证同一客户端的连续请求路由至固定实例。对于需要维持会话状态的WebSocket应用，推荐采用Redis、Kafka、数据库等外部存储系统实现跨实例的状态同步。

  例如，在聊天室应用中，由于函数工作流无法保证所有用户同时连接到同一个函数实例，因此可以利用Redis的发布订阅功能来实现消息广播。当用户加入一个聊天室时，函数会订阅该聊天室对应的频道。当用户发送消息时，函数会将消息发布到Redis中该聊天室对应的频道。由于同一聊天室的所有用户都已订阅了该频道，因此所有用户都会接收到该消息。
