查看Flexus L实例的监控指标

操作场景

CES可以对Flexus L实例中的云主机、云硬盘、云备份的运行状态进行日常监控。您可以通过Flexus L实例管理控制台，直观地查看Flexus L实例的各项监控指标。查看云主机、云硬盘、云备份监控的操作相似，本节以云主机为例，介绍查看监控数据的操作。

前提条件

• Flexus L实例正常运行。

  关机、故障、退订状态的Flexus L实例，无法在云监控中查看其监控指标。当Flexus L实例再次启动或恢复后，即可正常查看。

• Flexus L实例已正常运行一段时间。

  由于监控数据的获取与传输会花费一定时间，因此如果您的Flexus L实例刚刚创建完成，请等待5～15分钟后查看监控数据。其中，主机监控、云硬盘监控数据需要5分钟，云备份监控数据需要15分钟。

查看常用监控指标

1. 登录Flexus应用服务器L实例控制台。
2. 单击待查看监控的Flexus L实例资源卡片或名称。

   或者在搜索框中输入Flexus L实例名称、公网IP地址或云主机ID进行搜索。

3. 在“概览”页面的“数据监控”中查看常用监控指标数据，详情参见表1。

• 您可查看“近15分钟”、“近30分钟”、“近1小时”、“近2小时”、“近3小时”、“近12小时”、“近24小时”的不同监控时长的数据曲线图。
• 您可以选择监控的指标值类型。分为原始值、平均值、最大值、最小值和求和值。
  • 原始值：指监控指标在被处理或转换之前的最初的形式或状态的值。
  • 平均值：指在聚合周期内对原始值进行平均计算出来的值。
  • 最大值：指在聚合周期内原始值中最大的值。
  • 最小值：指在聚合周期内原始值中最小的值。
  • 求和值：指在聚合周期内原始值相加得到的值。

  聚合周期是指云监控服务在一定周期内对原始采样指标数据进行最大、最小、平均或求和的计算，并把结果汇总的过程，您可以根据业务需求选择聚合周期，聚合周期目前有1分钟、5分钟、20分钟、1小时。

• 您可以手动单击刷新，也可以选择开启“自动刷新”功能，开启后，系统每30秒自动刷新一次。

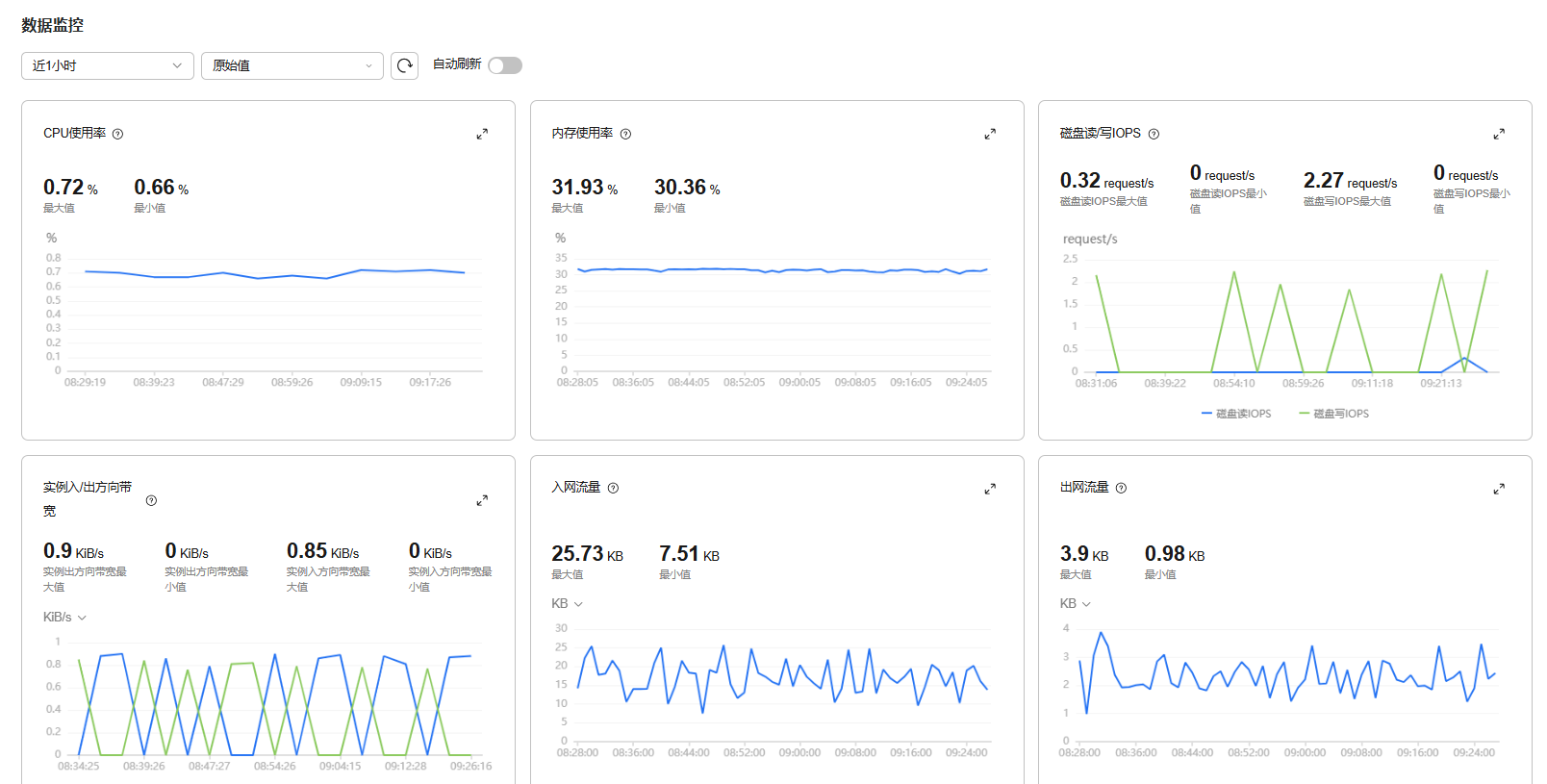

  图1 L实例常用数据监控指标


  表1 常用监控指标

  监控指标	说明
  CPU使用率	该指标为从物理机层面采集的CPU使用率，数据准确性低于从云服务器内部采集的数据。
  内存使用率	该指标用于统计测量对象的可用内存。
  磁盘读/写IOPS	该指标用于统计每秒从测量对象读/写数据的请求次数。
  实例入/出方向带宽	虚拟机整机每秒接受/发送的流量，此处为公网和内网流量总和。
  入网流量	该指标用于统计流入云服务器的数据量。
  出网流量	该指标用于统计流出云服务器的数据量。

查看所有监控指标

1. 登录Flexus应用服务器L实例控制台。
2. 单击待查看监控的Flexus L实例资源卡片或名称。

   或者在搜索框中输入Flexus L实例名称、公网IP地址或云主机ID进行搜索。

3. 选择“云主机 VM”，单击“监控数据”查看主机监控指标。



4. 查看基础监控指标。
   • 您可以单击“设置监控指标”设置需要显示的监控指标。
   • 您可查看“近15分钟”、“近30分钟”、“近1小时”、“近2小时”、“近3小时”、“近12小时”、“近24小时”、“近7天”、“近30天”或自定义时间段的不同监控时长的数据曲线图。
   • 您可以选择监控的指标值类型。分为原始值、平均值、最大值、最小值和求和值。
     • 原始值：指监控指标在被处理或转换之前的最初的形式或状态的值。
     • 平均值：指在聚合周期内对原始值进行平均计算出来的值。
     • 最大值：指在聚合周期内原始值中最大的值。
     • 最小值：指在聚合周期内原始值中最小的值。
     • 求和值：指在聚合周期内原始值相加得到的值。

     聚合周期是指云监控服务在一定周期内对原始采样指标数据进行最大、最小、平均或求和的计算，并把结果汇总的过程，您可以根据业务需求选择聚合周期，聚合周期目前有1分钟、5分钟、20分钟、1小时。

   • 您可以选择是否开启“自动刷新”功能，开启后，系统每30秒自动刷新一次。
   • 您可以选择是否使用“选择同比日期”功能，对比当前指定时间段和指定日期相同时间段的监控数据。

     例如，您选择查看“近3小时”，选中“选择同比日期”功能，同比日期设置为8月2日，表示对比现在“近3小时”和8月2日相同时间段3小时的数据。

   • 将鼠标置于指标数据图上，单击“”可放大该指标。



   表2 基础监控指标

   基础监控指标	指标说明
   CPU使用率	该指标为从物理机层面采集的CPU使用率，数据准确性低于从云服务器内部采集的数据。 单位：百分比。 计算公式：单个云服务器CPU使用率 / 单个云服务器的CPU总核数。
   磁盘读带宽	该指标用于统计每秒从测量对象读出数据量。 单位：字节/秒。 计算公式：该云服务器的磁盘读出的字节数之和 / 测量周期。
   磁盘写带宽	该指标用于统计每秒写到测量对象的数据量。 单位：字节/秒。 计算公式：该云服务器的磁盘写入的字节数之和 / 测量周期。
   磁盘读IOPS	该指标用于统计每秒从测量对象读取数据的请求次数。 单位：请求/秒。 计算公式：请求读取该云服务器磁盘的次数之和 / 测量周期。
   磁盘写IOPS	该指标用于统计每秒从测量对象写数据的请求次数。 单位：请求/秒。 计算公式：请求写入该云服务器磁盘的次数之和 / 测量周期。
   带外网络流入速率	该指标用于在虚拟化层统计每秒流入测量对象的网络流量。 单位：字节/秒。 计算公式：该云服务器的带外网络流入字节数之和 / 测量周期。
   带外网络流出速率	该指标用于在虚拟化层统计每秒流出测量对象的网络流量。 单位：字节/秒。 计算公式：该云服务器的带外网络流出字节数之和 / 测量周期。
   网络连接数	该指标表示云服务器已经使用的TCP和UDP的连接数总和。 单位：个
   虚拟机入方向带宽	虚拟机整机每秒接收的流量，此处为公网和内网流量总和。 单位：字节/秒
   虚拟机出方向带宽	虚拟机整机每秒发送的流量，此处为公网和内网流量总和。 单位：字节/秒
   虚拟机入方向PPS	虚拟机整机每秒接收的数据包数，此处为公网和内网数据包总和。 单位：包/秒
   虚拟机出方向PPS	虚拟机整机每秒发送的数据包数，此处为公网和内网数据包总和。 单位：包/秒
   虚拟机整机新建连接数	虚拟机整机新建连接数，包括TCP协议、UDP协议以及ICMP协议等。 单位：个
