概念模型
概念模型是一个上层的概念，对于某一个具体的概念模型对象，后面统称为概念实体。概念模型可以帮助您实现如下业务。
- 能支持L3业务对象，即概念实体的创建，关系配置和关系图展示。
- 业务对象（即概念实体）的关联不受主题域分组的限制。
- 按业务对象进行架构设计。
本章节主要介绍以下内容：
概念模型设计注意事项
- 只有L3业务对象才会显示概念模型。
- 概念模型不支持属性字段配置。
- 概念模型不支持生成逻辑模型。
- 概念模型支持关系配置（能跨主题域分组）和关系图展示，关系配置只支持配置关联（包含、继承等不支持）。
- 概念实体对等业务对象，不一定是L3，由配置中心主题层级确认是第几层。
- 单个主题域下，业务对象数量不能超过500个。
新建概念实体
- 在DataArts Studio控制台首页，选择对应工作空间的“数据架构”模块，进入数据架构页面。
- 在数据架构控制台，单击左侧导航树中的“数据调研 > 逻辑建模”，进入后选择“概念模型”。
- 单击“新建”进入新建概念实体页面。

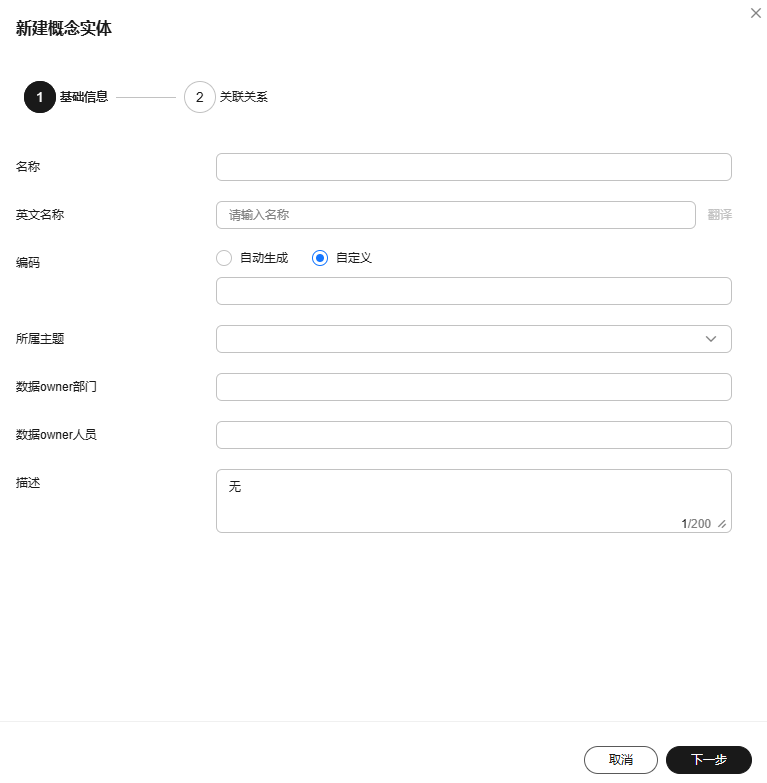

图1 新建概念实体基础信息
表1 配置概念实体基础信息参数 参数名称
说明
名称
输入概念实体的名称。
英文名称
概念实体的英文名称。
系统支持通过翻译功能按照已配置的命名词典自动生成概念模型英文名称。
编码
概念实体编码。
- 自动生成
- 自定义
所属主题
选择概念实体的所属主题。
说明：概念实体的所属主题为业务对象的上一层。例如，业务对象为L3，概念实体的所属主题为L2。
修改概念实体所属主题会重新同步其下的业务资产和技术资产等，请谨慎操作。
数据owner部门
配置概念实体所属的部门。
数据owner人员
选择概念实体所属的人员。
描述
描述信息
- 概念实体基础信息参数配置完成后，单击“下一步”。
- （可选）创建概念实体的关联关系。

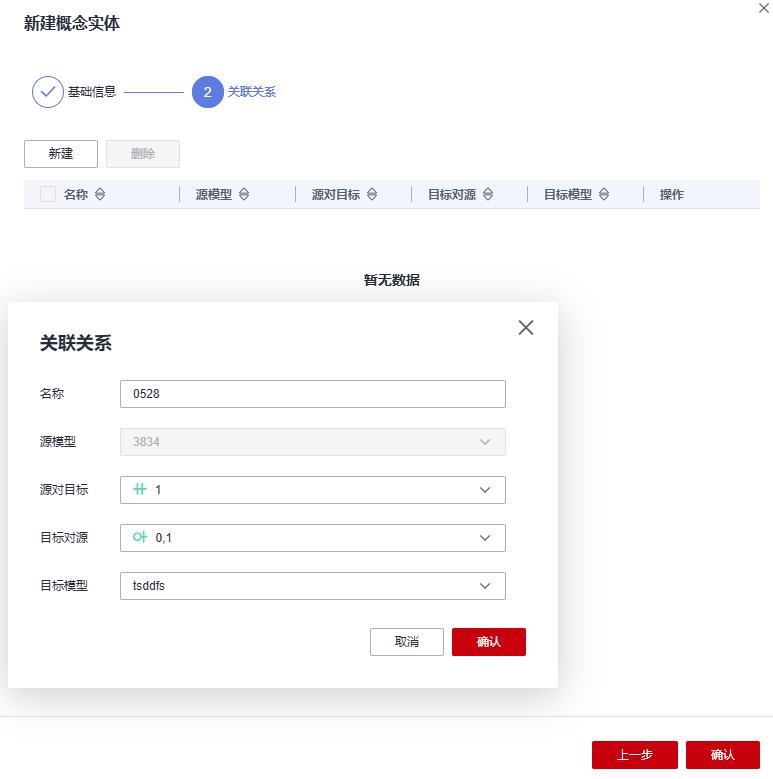

- 单击“新建”，弹出“关联关系”页面。
- 配置关联关系的参数。
表2 配置关联关系参数 参数名称
说明
名称
关联关系的名称
源模型
系统默认。源模型就是刚创建的概念实体。
源对目标
表示源模型对应目标模型。
：1个，源模型只与一个目标模型有关系。
：0个或1个，源模型与目标模型没有关系，或只与一个目标模型有关系。
：0个或多个，源模型与0个或多个目标模型有关系。
：1个或多个，源模型与1个或多个目标模型有关系。目标对源
表示目标模型对应源模型。
：1个，目标模型只与一个源模型有关系。
：0个或1个，目标模型与源模型没有关系，或只与一个源模型有关系。
：0个或多个，目标模型与0个或多个源模型有关系。
：1个或多个，目标模型与1个或多个源模型有关系。目标模型
原模型关联的目标模型。
- 单击“确认”，概念实体的关联关系配置完成。创建的关联关系可以进行编辑和删除。
图2 关联关系列表
- 单击“确认”，概念实体创建完成。创建好的概念实体会在列表中展示。
- 单击概念实体右侧的操作列的“发布”，弹出发布提示框，选择审核人，单击“确认提交”，审核后，在概念实体列表中可以查看已建好的概念实体且状态显示为“已发布”，已发布的概念实体才可被使用。如果勾选“自助审批”，该审批单将自动审批通过。
进行发布时，您可以勾选概念实体，单击列表上方的“发布”，进行批量发布。
概念实体更多操作
- 编辑
单击概念实体右侧的操作列的“编辑”，修改概念实体，进入下一步后，可以选择新建关联关系或者删除已有的关联关系，单击“确认”，修改完成。
已发布的概念实体，如果该条数据有下展信息，可查看下展信息进行编辑。不能编辑此概念实体。
已发布的概念实体，如果没有下展信息，可以直接编辑。
- 查询
- 发布
单击概念实体右侧的操作列的“发布”，选择审核人，单击“确认提交”，审核后，在概念实体列表中可以查看概念实体且状态显示为“已发布”，已发布的概念实体才可被使用。如果勾选“自助审批”，该审批单将自动审批通过。
进行发布时，您可以勾选概念实体，单击列表上方的“发布”，进行批量发布。
- 删除
单击概念实体右侧的操作列的“更多 > 删除”，弹出删除概念实体的提示框，单击“确定”进行删除。
进行删除时，您可以勾选概念实体，单击列表上方的“删除”，进行批量删除。
只有当概念实体处于草稿/已驳回/已下线状态时，才能执行此操作。
- 下线
单击概念实体右侧的操作列的“更多 > 下线”，弹出下线概念实体的提示框，单击“确认提交”进行下线。
进行下线时，您可以勾选概念实体，单击列表上方的“下线”，进行批量下线。
只有当概念实体处于已发布状态且没有下展信息时，才能执行此操作。
- 关联关系
单击概念实体右侧的操作列的“关联关系”，进入概念实体的模型视图界面，查看此概念实体的关联关系。
同时，选择不同的主题域，也可以查看其他概念实体的关联关系。主题层级关系是由配置中心的主题流程配置设置的。一般默认3层，L3是业务实体（即概念实体），所属的上级主题层级为L2，因此，在查看其他概念实体的关联关系时，可以选择L2或者L3，两者之间是存在所属关系的。

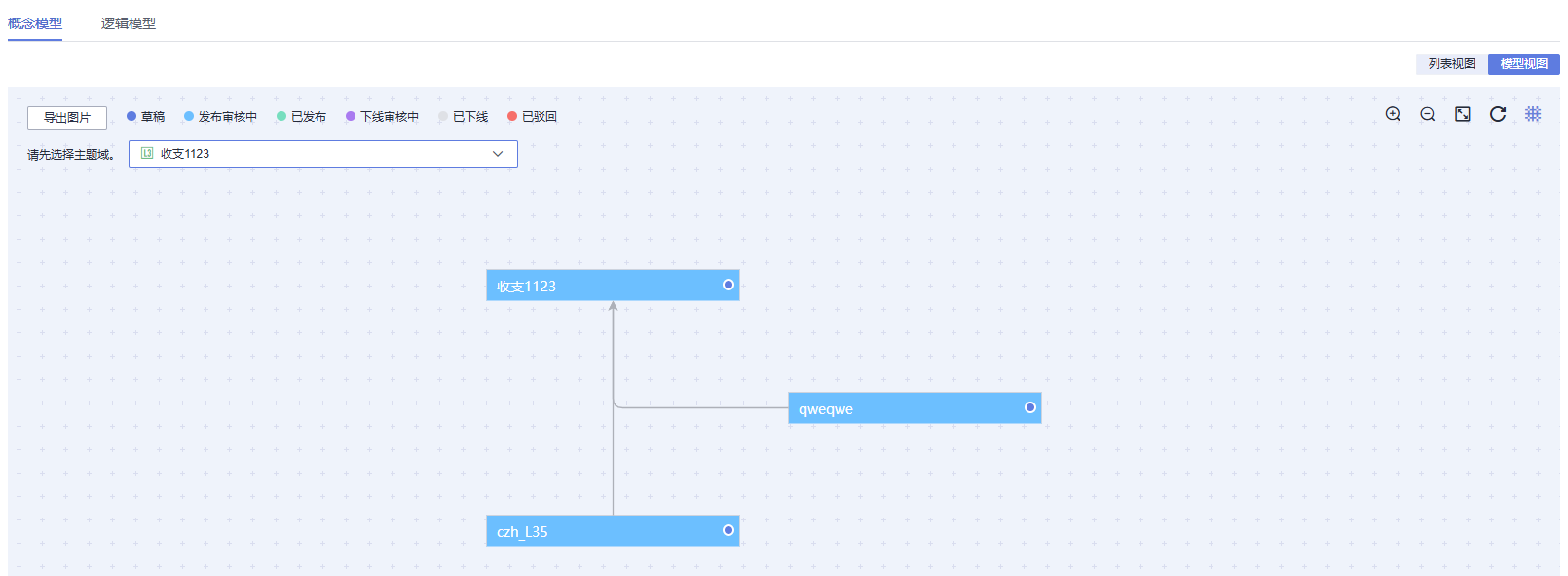

图3 查看关联关系
