同步告警指标到Prometheus

功能介绍

由于Elasticsearch的数据需要通过告警插件主动“推（Push）”出的，而Prometheus默认采用“拉（Pull）”模式，因此中间需要通过Prometheus Pushgateway进行中转。Elasticsearch集群预置的OpenDistro告警插件（opendistro_alerting）内置了Prometheus通路，用于对接Prometheus监控服务器。

图1 告警指标同步链路

1. Monitor（监控器）定义了查询条件，即需要同步的告警指标和查询频率。
2. Trigger（触发器）根据查询条件进行决策，满足什么条件触发告警，以及触发后如何将数据转化为Prometheus标准的JSON报文（Action）。
3. Destination（目的端）是消息通路，负责将Prometheus标准的JSON报文发送至Prometheus的Pushgateway。
4. Pushgateway是暂存区，负责接收Elasticsearch推送的数据。
5. Prometheus会定期从Pushgateway拉取数据，并将其存储在Prometheus的时间序列数据库中，以便用户在看板中查看。

OpenDistro告警插件的详细信息请参见官方文档OpenDistro Alerting，Prometheus Pushgateway的详细信息请参见官方文档Prometheus Pushgateway。

约束与限制

• Elasticsearch集群要求镜像版本不低于7.10.2_24.3.3_xxx时才支持配置告警指标同步到Prometheus。
• Elasticsearch集群必须能访问Prometheus Pushgateway的Endpoint。Prometheus和Elasticsearch之间要保证网络互通，否则告警信息无法成功发送。
• 只支持同步Gauge（仪表盘）类型的数据，适用于统计值、百分比等可增可减的数值。

配置告警同步

1. 登录云搜索服务管理控制台。
2. 在左侧导航栏，选择“集群管理 > Elasticsearch”。
3. 在集群列表，选择目标集群，单击操作列的“Kibana”，登录Kibana。
4. 在Kibana页面，选择左侧导航栏的“Open Distro for Elasticsearch > Alerting”。
5. 新建一个Prometheus目的端，用于建立Elasticsearch到Pushgateway的物理连接。
   1. 在“Alerting”页面选择“Destinations”页签，单击“Add destination”配置目的端信息。

      表1 Destinations参数说明

      参数名称	说明
      Name	自定义目的端名称。
      Type	选择通知类型。请固定选择“PROMETHEUS”。
      Settings	输入Prometheus监控服务器的Pushgateway地址。 当前仅支持Prometheus Gauge类型的可增可减仪表盘。通过查询具体的语句，将数值型结果同步到Pushgateway用于Prometheus监控。 支持HTTP和HTTPS两种Pushgateway地址。

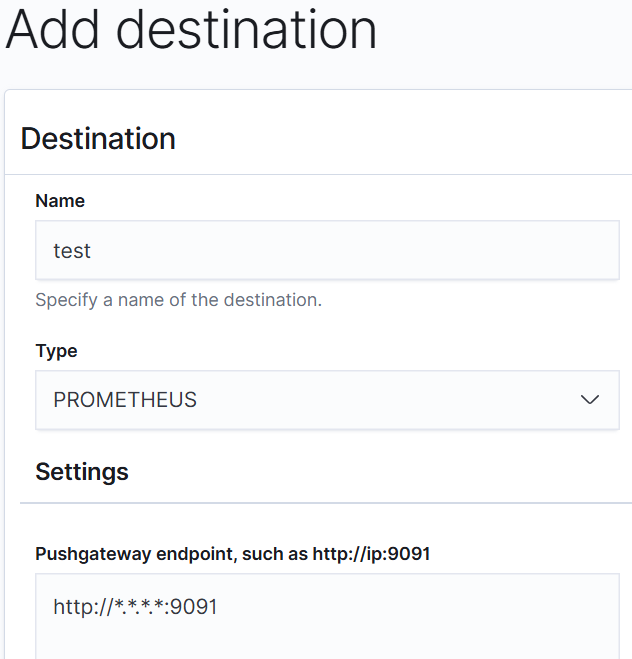

      图2 Add destination

   2. 单击“Create”完成目的端配置。
   3. 返回Destinations列表，在列表可见新建的Prometheus目的端，表示创建完成。

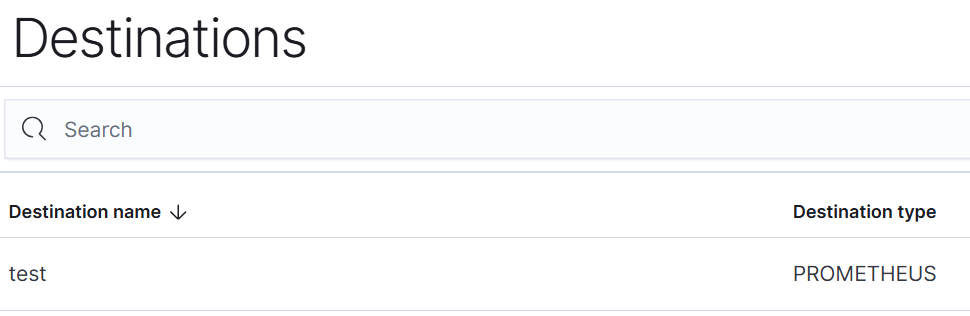

      图3 Destinations列表

6. 新建监控器与触发器，定义告警的触发条件和监控频率。
   1. 在“Alerting”页面选择“Monitors”页签，单击“Create monitors”配置监控器，定义需要同步的数据来源和查询频率。

      表2 Monitors参数说明

      参数名称		说明
      Configure monitor	Monitor name	自定义一个监控器名称。
      	Monitor state	选择是否关闭监控器。 勾选Disable monitor：关闭监控器，将无法使用。 取消勾选Disable monitor（推荐）：启用监控器。
      Define monitor	Method of definition	选择一种方式定义监控器，推荐使用“Define using extraction query”。 Define using visual graph：可视化的query语句 Define using extraction query：具体的query语句
      	Index	选择监控的索引。
      	Time field	时间字段，用于定义count等计数参数。 仅当选择“Define using visual graph”方式定义监控器时，才需配置。
      Monitor schedule	Frequency	选择监控频率，并设置监控频率的间隔信息。 By interval：按时间间隔 Daily：按每天 Weekly：按每周 Monthly：按每月 Custom cron expression：按cron脚本规划

   2. 单击“Create”跳转到“Create trigger”页面。
   3. 在“Create trigger”页面定义数据如何转化为Prometheus指标格式。

      表3 Trigger参数说明

      参数名称		说明
      Define trigger	Trigger name	自定义一个触发器名称。
      	Severity level	定义触发器的敏感度，选择触发多少条告警之后发送告警消息，“1”为最高敏感度。
      	Trigger condition	定义触发条件。满足触发条件就会触发告警。 建议设置一个一定会触发的条件（如“1 > 0”），让查询结果每次都能同步到Pushgateway。
      Configure actions	Action name	自定义一个触发器动作名称。
      	Destination	选择5创建的Prometheus目的端。
      	Message	定义消息发布的body体，必须是json格式。 Message模板： { "metricsName":"hits_total_value", //Prometheus的指标名称 "metricsLabel": {"label_key1":"label_value1","label_key2":"label_value2"}, //Prometheus的标签 "metricsValue":{{ctx.results.0.hits.total.value}}, //Prometheus的指标值 "jobName":"job_name", //Prometheus的监控任务名 "metricsHelp":"***" //可选参数，指标说明 }
      	Action throttling	设置消息发送频率用来限制在指定时间段内收到的通知消息数量，防止在异常波动期间瞬间产生数千条消息致资费消耗或信息轰炸。 例如设置10分钟，在接下来的10分钟内，即使触发条件满足多次，Prometheus仅发送1次告警通知。超过10分钟后，如果触发告警条件，Prometheus才会再次发送告警通知。

   4. 单击“Send test message”，向Prometheus发送测试信息验证同步链路。

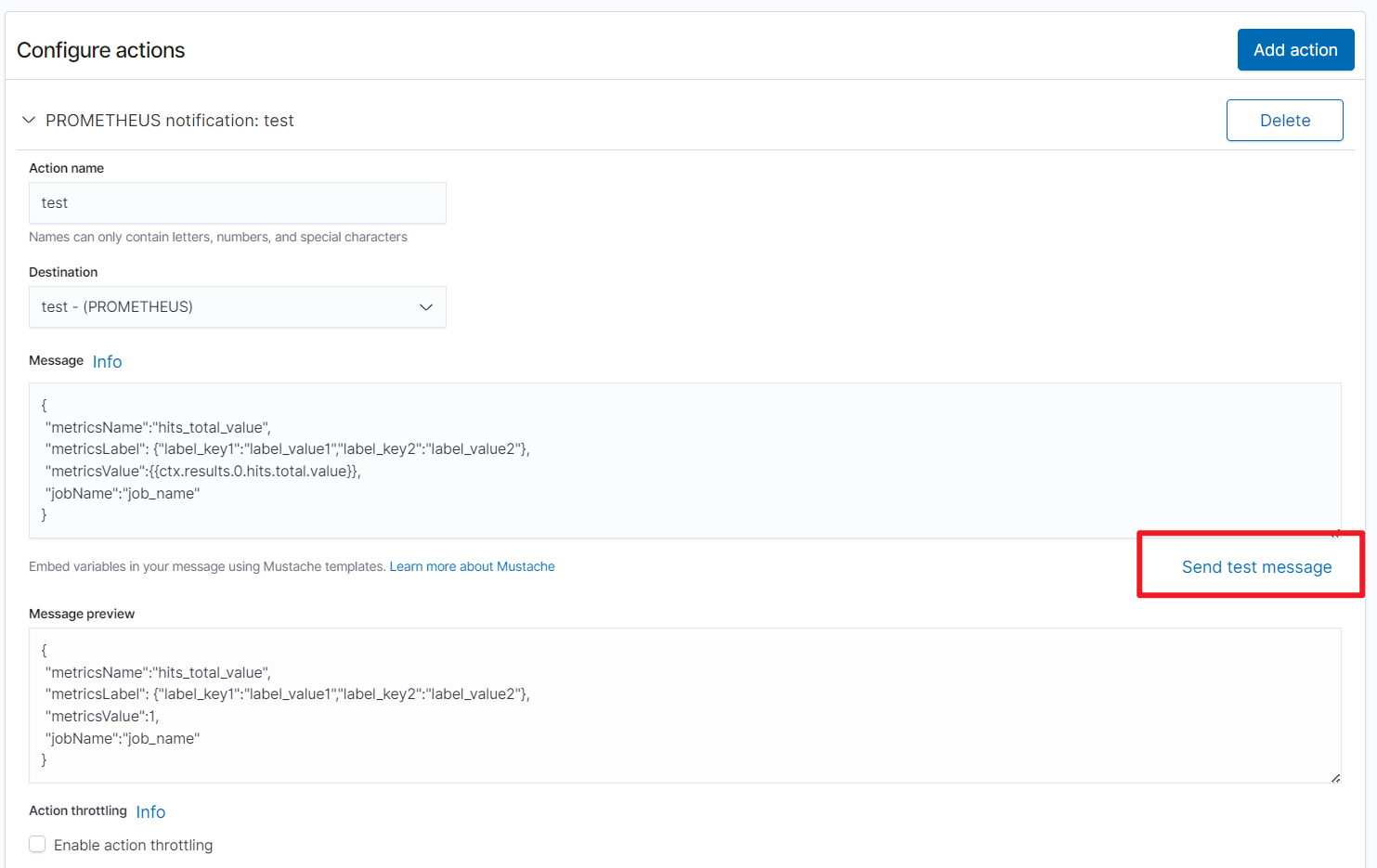

      图4 发送验证信息

   5. 如图5所示，在Prometheus能够收到触发器的Message消息，表示设置成功。

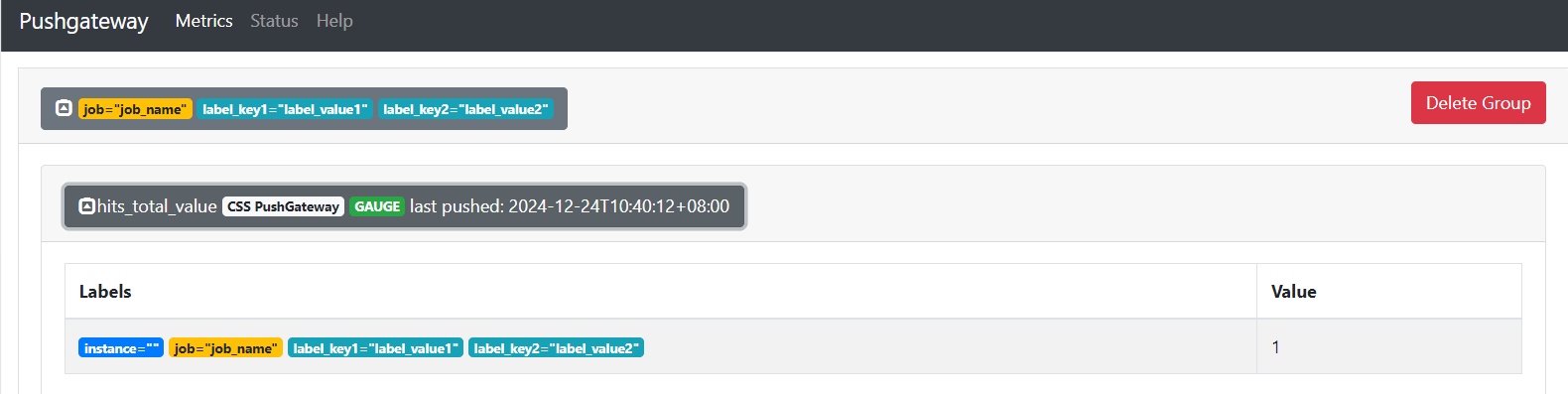

      图5 成功收到Message

   6. 单击“Create”返回Monitor详情页，完成配置。
