调研应用部署架构
应用部署架构的调研是在试点迁移或大规模迁移阶段进行的，应用部署架构是基于单个应用进行调研的，主要调研应用的四层部署架构，即接入层、应用层、中间件层和数据层，同时还要调研每一层技术组件的详细信息，比如规格、版本、容量等。具体的调研内容如下：
调研应用的四层部署架构
收集接入层、应用层、中间件层和数据层的详细信息，收集三种关联关系（共享数据、共享服务器、应用间通信依赖），可以参考下表收集应用的详细部署架构：
|
应用类型 |
接入层 |
应用层 |
中间件层 |
数据层 |
接入域名 |
备注 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
应用名称 |
NAT |
NGINX |
主机数量 |
IP地址 |
Redis |
Kafka |
MQ |
MySQL |
Mongo |
内部/外部域名 |
WAF |
备注 |

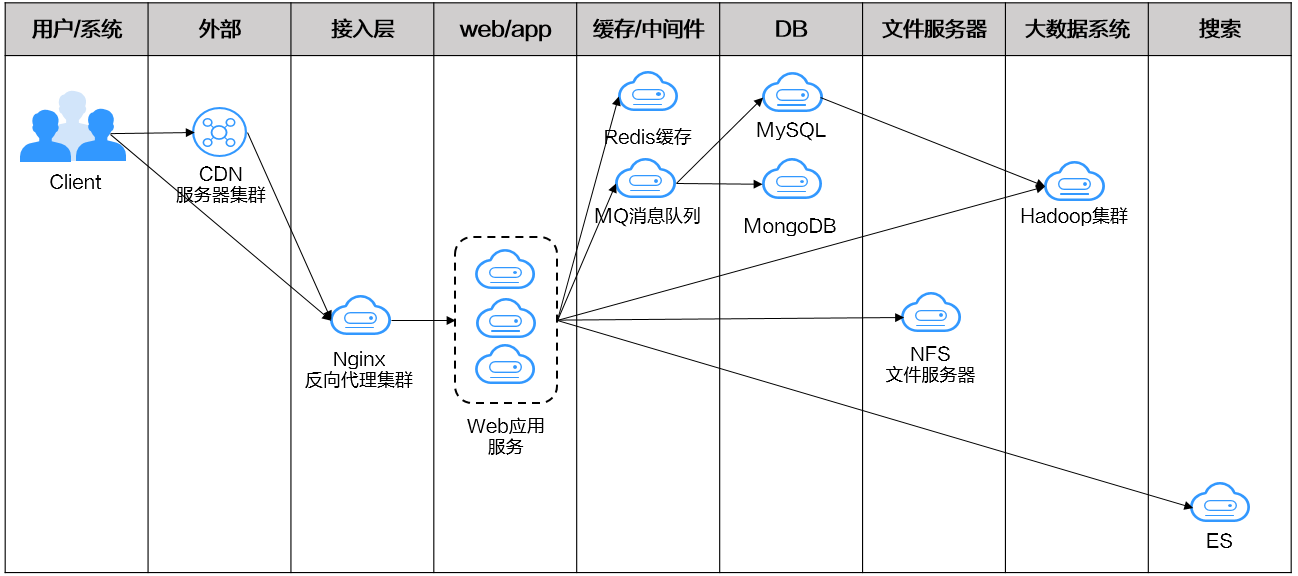

也可参考下图绘制应用的部署架构图：

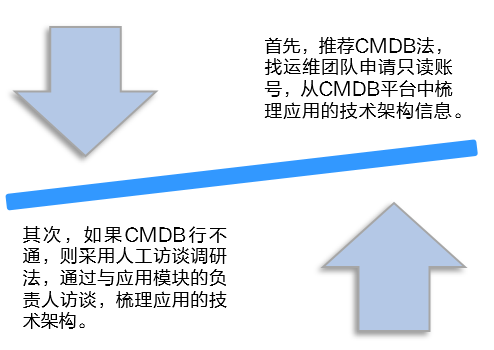

调研方式如下图所示：
图1 调研方式
调研技术组件的详细信息
调研单个应用的部署架构所涉及的各个技术组件（包括主机、数据库和中间件等）的详细信息，包括资源规格、版本、容量、配置等，如下表格所示。
|
主机名 |
主机类型 (ECS/物理机) |
规格 |
CPU （core） |
内存（GB） |
操作系统版本 |
系统盘类型 |
系统盘大小（G） |
数据盘类型 |
数据盘大小（G） |
私网IP |
公网IP |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
此处仅给出表头信息作为参考。 表格具体内容请按业务实际情况进行补充。 |
|||||||||||
|
应用名称 |
区域 |
实例名称 |
架构类型 |
IP地址：端口 |
版本 |
实例规格 |
CPU |
内存 |
存储类型 |
磁盘容量 |
|---|---|---|---|---|---|---|---|---|---|---|
|
此处仅给出表头信息作为参考。 表格具体内容请按业务实际情况进行补充。 |
||||||||||
|
应用名称 |
区域 |
名称 |
版本 |
连接地址 |
规格 |
Topic数量 |
Partition数量 |
|---|---|---|---|---|---|---|---|
|
此处仅给出表头信息作为参考。 表格具体内容请按业务实际情况进行补充。 |
|||||||
调研方式如下所示。

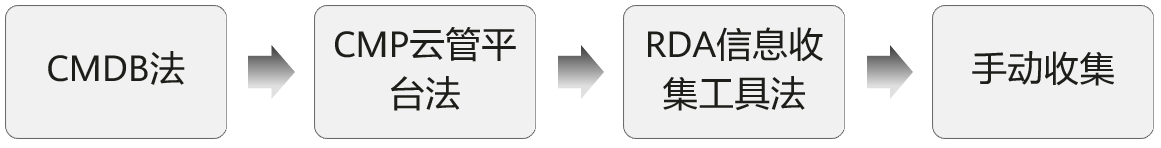

图2 调研方式图
- 首选CMDB法；
- 如果CMDB无法获取，次选CMP云管平台法，从现网云管平台或虚拟化管理软件获取；
- 如果CMDB和CMP都行不通，可以安装信息收集工具（比如华为云RDA）进行采集；
- 如果以上方法都不可行，则采用人工访谈的方式调研信息。
