对接函数工作流调用无服务器服务

函数工作流（FunctionGraph）是一款无服务器（Serverless）计算服务，无服务器计算是一种托管服务，服务提供商会实时为您分配充足的资源，而不需要预留专用的服务器或容量，真正按实际使用付费。

在华为云Astro轻应用中，通过配置FunctionGraph连接器，可实现华为云Astro轻应用与FunctionGraph对接，对接后可调用在函数工作流控制台开发的服务。例如，通过华为云Astro轻应用的服务编排，调用在函数工作流控制台上创建的函数。

前提条件

参考快速创建第一个FunctionGraph函数中操作，创建一个函数“hello”，函数代码如下：

exports.handler = async (event, context) => {
    const result = {
        "greetings": event.name + ", hello"
    }
    return result;
}

费用说明

应用对接FunctionGraph连接器后，FunctionGraph服务需要单独付费，具体收费标准请参见华为云定价。应用停用后，FunctionGraph服务仍将按照既定的计费规则继续计费。

创建FunctionGraph服务连接器

参考登录华为云Astro轻应用应用设计器中操作，进入应用设计器。
在左侧导航栏中，选择“集成”。
单击“连接器”中的“ 连接器实例”，进入连接器实例页面。
在左侧导航栏中，选择“HTTP > FunctionGraph服务”。

在右侧页面单击“+”，设置基本信息，单击“下一步”。

图1 新建FunctionGraph服务连接器
点击放大

表1 新建FunctionGraph服务连接器参数说明
参数	说明
标签	新建连接器的标签，标签名用于在页面展示，创建后可修改。取值范围：1~64个字符。
名称	新建连接器的名称。命名要求如下：长度不能超过64个字符，包括前缀命名空间的长度。名称前的内容为命名空间，在华为云Astro轻应用中为了避免不同租户间数据的重名，租户在首次创建应用时需要先定义一个命名空间。一个租户只能创建一个命名空间，创建后不支持修改。必须以英文字母开头，只能由英文字母、数字或单下划线组成，且不能以下划线结尾。
图标	新建连接器的图标。
描述	根据实际需求，输入连接器的描述信息。取值范围：1~512个字符。

配置认证信息，单击“保存”。

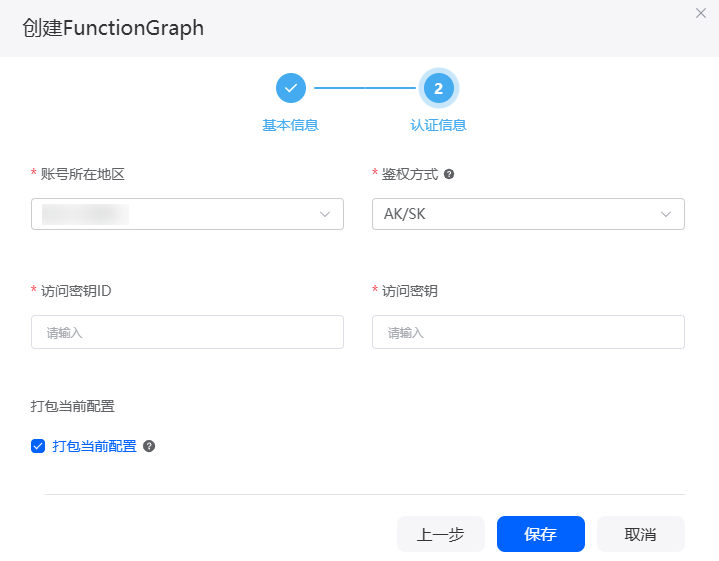

图2 认证信息

表2 认证信息参数说明
参数	说明
账号所在地区	函数工作流服务所在的区域，可以跨区域，即函数工作流和华为云Astro轻应用可不在同一个区域。
鉴权方式	访问函数工作流的鉴权方式。委托授权：通过创建委托，将函数工作流资源进行共享。 AK/SK：通过IAM用户的访问密钥对（AK/SK）来进行鉴权。
访问密钥ID	配置为访问密钥对中“Access Key Id”对应的值。请参考获取AK/SK中操作，获取AK（Access Key ID）、SK（Secret Access Key），即访问密钥对。 “鉴权方式”设置为“AK/SK”时，才需要配置该参数。
访问密钥	配置为访问密钥对中“Secret Access Key”对应的值。请参考获取AK/SK中操作，获取AK（Access Key ID）、SK（Secret Access Key），即访问密钥对。 “鉴权方式”设置为“AK/SK”时，才需要配置该参数。
打包当前配置	选中该选项后，应用打包时会将当前配置的连接器信息一并打包。例如，如果应用包发布到运行环境，当前配置默认会被同步到运行环境中。如果不勾选，则内容不会打包发布到运行环境，此时需要您参考管理应用中的连接器中操作，创建对应的连接器。默认为选中，对信息敏感的场景，建议不勾选。

配置动作，即要调用的函数。

在“动作列表”页签，单击“新建”。
在“基本信息”中，选择要调用的函数，如前提条件中创建的“hello”，设置动作的标签和名称，单击“下一步”。

配置消息头入参，该示例场景不需要配置消息头入参，单击“下一步”，删除第一行参数。

若此接口没有消息头输入参数，则不需要配置参数，请删除第一行参数。若有消息头输入参数，且有多个，请单击“+ 新增”。

表3 消息头入参参数说明
参数	说明
标签	消息头输入参数的标签名，用于在页面展示。
名称	消息头输入参数在系统中的唯一标识，创建后不可修改。
数据类型	消息头输入参数的数据类型。数字：数字类型。字符串：字符串类型。布尔值：布尔类型，取值为“true”和“false”。
默认值	参数的默认取值。
描述	消息头输入参数的描述信息。
默认值	消息头输入参数是否有默认值。勾选后，可在“默认值”中进行自定义。“数据类型”为“敏感文本”时，不允许设置默认值。
必填	消息头输入参数是否为必填。
操作	单击或，可复制或删除消息头输入参数。

配置输入参数。

如图3所示，该示例场景需要设置字符串类型的入参“name”。若此接口没有输入参数，则不需要配置参数，删除第一行参数。若有输入参数，且有多个，请单击“+ 新增”，并定义输入参数的基本信息。

页面上方“消息体格式”参数使用说明：当方法为“PUT”或“POST”时，该参数才会显示。当第三方入参为数组类型或者非JSON类型时，需要将“输入消息体方式”设置为“值”形式。

例如，若设置“消息体格式”为“键-值”，假设定义了输入参数A、B、C，调用时消息体中传递了参数 {A: 1,B:2, C:3} ，此时被调用方收到的参数信息是 {A: 1,B:2, C:3}。若设置“输入消息体方式”为“值”，此时默认使用$in输入参数定义，调用时消息体中传递了参数{$in: [1,2,3] }，此时被调用方收到的参数信息为[1,2,3]。

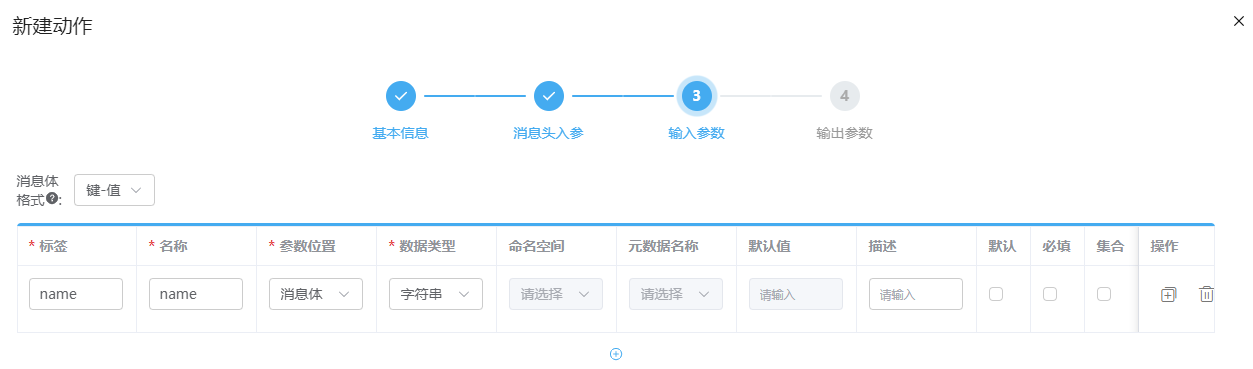

图3 输入参数配置页面
点击放大

表4 输入参数参数说明
参数	说明
标签	输入参数的标签名，用于在页面显示。
名称	输入参数在系统中的唯一标识，创建后不可修改。
参数位置	设置输入参数的位置，取值如下：消息体 URL查询参数 URL路径参数
数据类型	设置输入参数的数据类型，取值如下：日期：日期类型，精度到天。日期/时间：时间类型，精度到秒。数字：数字类型。字符串：字符串类型。布尔值：布尔类型，取值为“true”和“false”。全局结构体键值对(Map)：Map集合类型。对象：对象标识类型。敏感文本，如姓名、手机号等。
命名空间	“数据类型”设置为“全局结构体”时，需要设置输入参数所属的命名空间。
元数据名称	当“结构体类型”为“对象”时，需要设置具体的对象。
描述	根据实际需求，在输入框中输入参数的描述信息。取值范围：1~255个字符。
默认值	设置输入参数的默认取值。
必填	输入参数是否设置为必填。
集合	输入参数是否设置为数组类型。
操作	单击或，可复制或删除输入参数。

配置输出参数，如图4所示，该示例场景需要设置字符串类型的出参“greetings”。

若此接口没有输出参数，则不需要配置参数，请删除第一行参数。若有输出参数，且有多个参数，请单击“+ 新增”，并定义输出参数的基本信息。

页面上方“消息体格式”参数使用说明：设置“输出消息体方式”为“值”后，系统会引入一个通用的出参变量“$out”，将body的内容存到“$out”中，作为出参。

例如，若设置“消息体格式”为“键-值”，假设定义了输出参数A、B、C，调用后返回消息体中传递了参数 {A: 1,B:2, C:3} ，此时调用方收到的参数信息是 {A: 1,B:2, C:3}。若设置“输出消息体方式”为“值”，此时默认使用$out输出参数定义，调用业务接口返回消息体中传递了参数[1,2,3]，此时调用方收到的参数信息为{$out:[1,2,3]}。

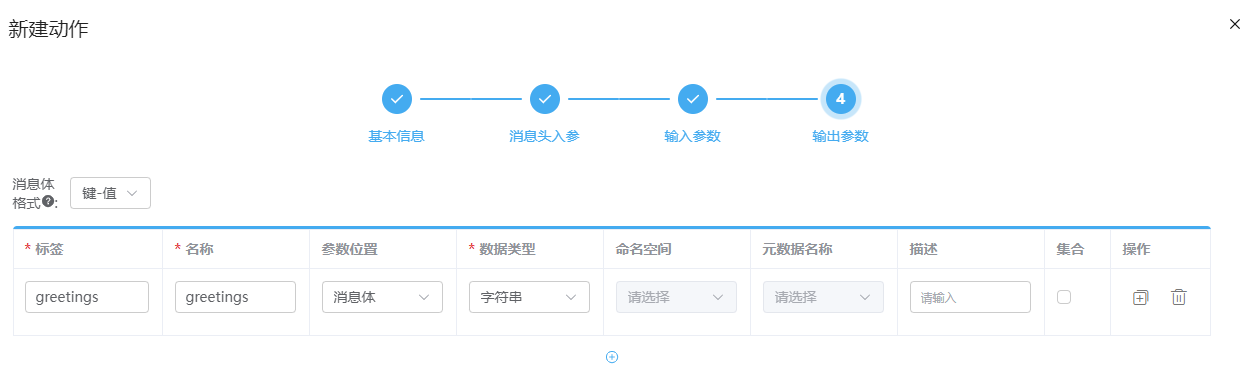

图4 输出参数配置页面
点击放大

表5 输出参数说明
参数	说明
标签	输出参数的标签名，用于在页面显示。
名称	新建输出参数的名称，名称是输出参数在系统中的唯一标识。
参数位置	设置输出参数的位置，取值如下：消息头消息体
数据类型	设置输出参数的数据类型，取值如下：日期：日期类型，精度到天。日期/时间：时间类型，精度到秒。数字：数字类型。字符串：字符串类型。布尔值：布尔类型，取值为“true”和“false”。全局结构体键值对(Map)：Map集合类型。对象：对象标识类型。
命名空间	“数据类型”设置为“全局结构体”时，需要设置输入参数所属的命名空间。
元数据名称	当“结构体类型”为“对象”时，需要设置具体的对象。
描述	根据实际需求，输入参数的描述信息。
集合	输出参数是否设置为数组类型。
操作	单击或，可复制或删除输出参数。

设置完成后，单击“保存”。
单击该动作所在行的，进行启用。

（可选）测试该函数。
1. 单击已创建的动作名称，进入动作详情页。
2. 单击“测试”，设置如下输入参数，单击“测试”。
```
{
"name":"Lily"
}
```
  返回图5中消息，说明函数执行成功。

  图5 返回消息

在服务编排中调用连接器

在服务编排中，通过连接器图元调用在函数工作流控制台上，创建的函数。

参考创建空白华为云Astro轻应用服务编排中操作，创建一个空白服务编排。
为服务编排设置入参和出参变量。
1. 在服务编排设计页面右侧，选择。
2. 在全局上下文页面，单击“变量”后的加号。
3. 新建入参变量“name”、出参变量“greetings”，变量类型为“文本”，如图6所示。

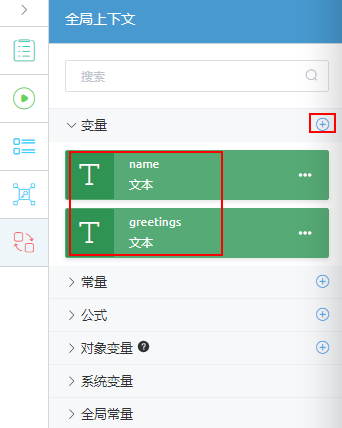

  图6 新建变量
4. 单击，设置服务编排入参和出参。

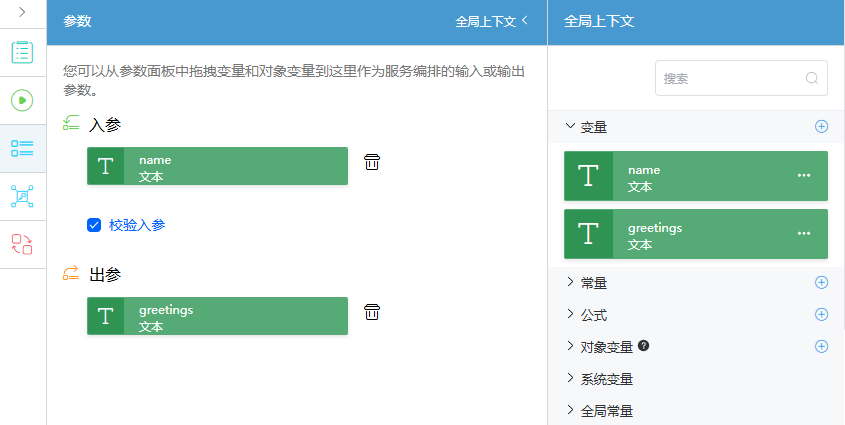

  图7 设置出入参
在服务编排设计页面左侧，选择“连接器 > FunctionGraph”中，拖拽创建FunctionGraph服务连接器中创建的连接器至画布中，并连接图元。

图8 连接图元
设置动作参数。

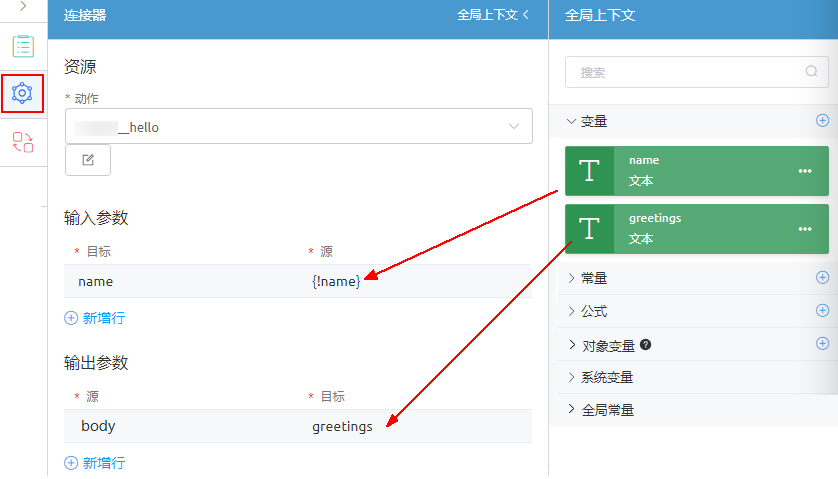

图9 设置动作参数
- 动作：调用7配置的具体动作。
- 输入参数：设置接口的输入参数。在“目标”中选择参数，在“源”中拖入全局上下文中的对应变量。
- 输出参数：设置接口的输出参数。在“源”中选择参数，在“目标”中拖入全局上下文中的对应变量。
单击，保存服务编排。

单击

，设置输入参数，单击“运行”，运行服务编排。

{
    "name": "Lily"
}

若输出如下结果，表示成功调用函数。

{
    "interviewId": "002N000000pjDj5T7Djk",
    "outputs": {
        "greetings": "Lily, hello"
    }
}

脚本中调用连接器

在脚本中，调用已创建的连接器，实现调用在函数工作流控制台上创建的函数。

参考创建空白华为云Astro轻应用脚本中操作，创建一个空白脚本。

在脚本编辑器中，输入如下脚本代码。

import { Decimal } from "decimal";
import { Error } from "error";
import * as connector from "connector";

export class Input {
    @action.param({ type: "String", required: true, description: "name" })
    name: string;
}

export class Output {
    @action.param({ type: "String", required: true })
    greetings: String;
}

export class Functiongraph {

    @action.method({ input: "Input", output: "Output", description: "do a operation" })
    run(input: Input): Output {
        let output = new Output();
        let client = connector.newClient("functiongraph", "命名空间__FunctionGraph");
        let result = client.invoke("命名空间__hello", input);
        console.log(result);
        output.greetings = result.greetings;
        return output;
    }
}

其中，“命名空间__FunctionGraph”为连接器的名称，“命名空间__hello”为动作名称。

单击脚本编辑器页面上方的，保存脚本。
保存成功后，单击编辑器页面上方的，执行脚本。
在页面底部“输入参数”页签，设置输入请求参数，单击测试窗口右上角的。
```
{
    "name": "Lily"
}
```
若输出如下结果，表示成功调用函数。
```
{
    "greetings": "Lily, hello"
}
```
