拓扑

更新时间：2024-12-25 GMT+08:00

拓扑图展示服务之间一段时间的调用关系，可以是从调用方统计的，也可以是从被调用方统计的，并且可以查看这个调用关系的趋势图。通过拓扑图，一方面可以自动梳理服务之间的调用关系，同时也可以从全局视角查看服务之间调用是否正常，快速定位问题所在。可以清晰地展示应用间关系、调用数据（服务、实例指标）、健康状况等详细内容。

查看拓扑

登录管理控制台。
单击左侧，选择“应用服务> 应用性能管理 APM”，进入APM服务页面。
在左侧导航栏选择“应用监控 > 指标”。
在界面左侧树单击待查看拓扑环境后的。
单击“拓扑”，切换至拓扑页签，页面展示所选实例的调用趋势图。

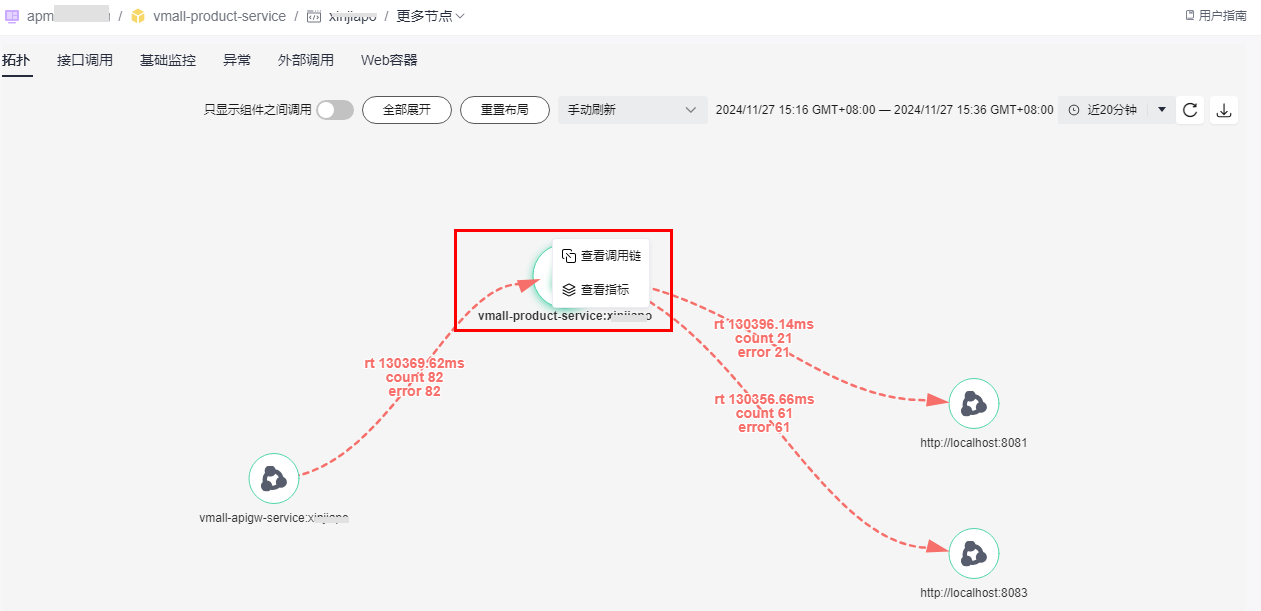

图1 查看拓扑
单击“只显示组件之间调用”后的按钮。

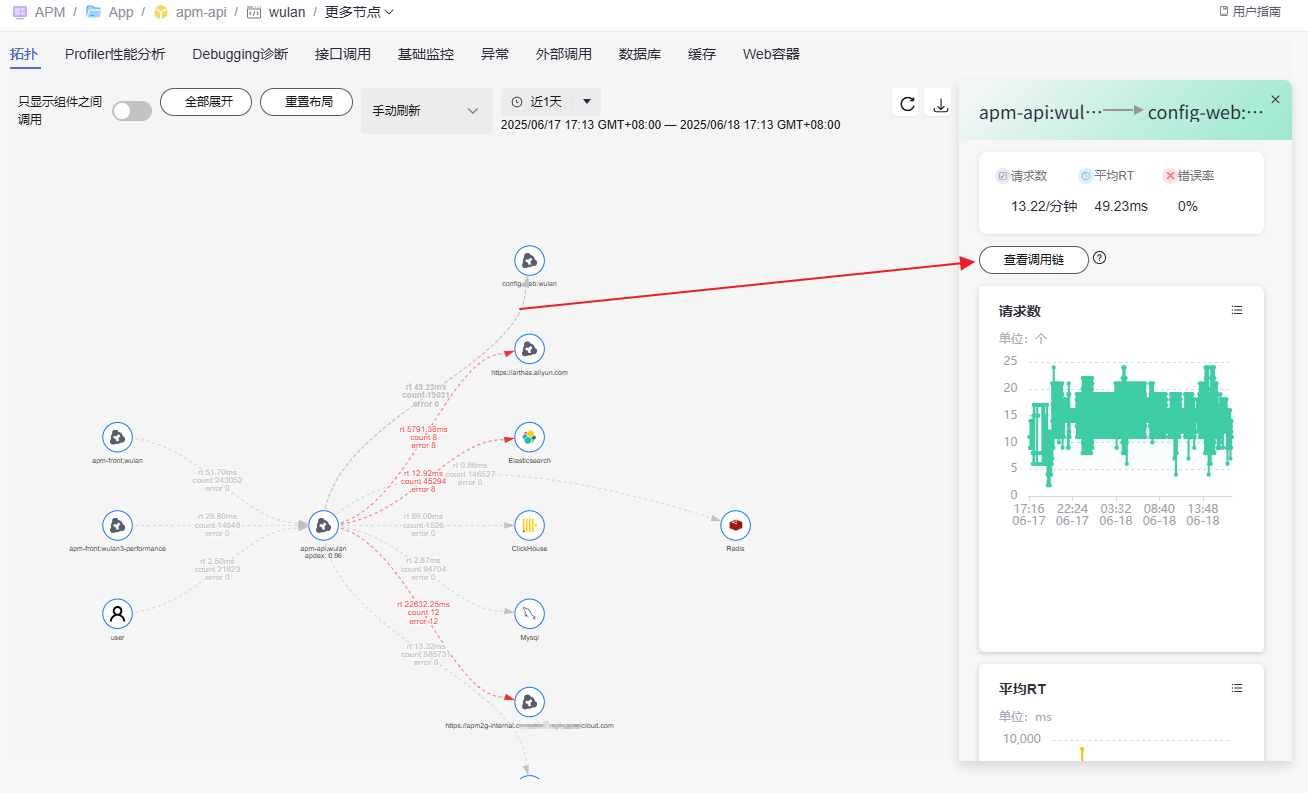

图2 只显示组件之间调用

按钮变成蓝色，仅展示组件之间的调用。

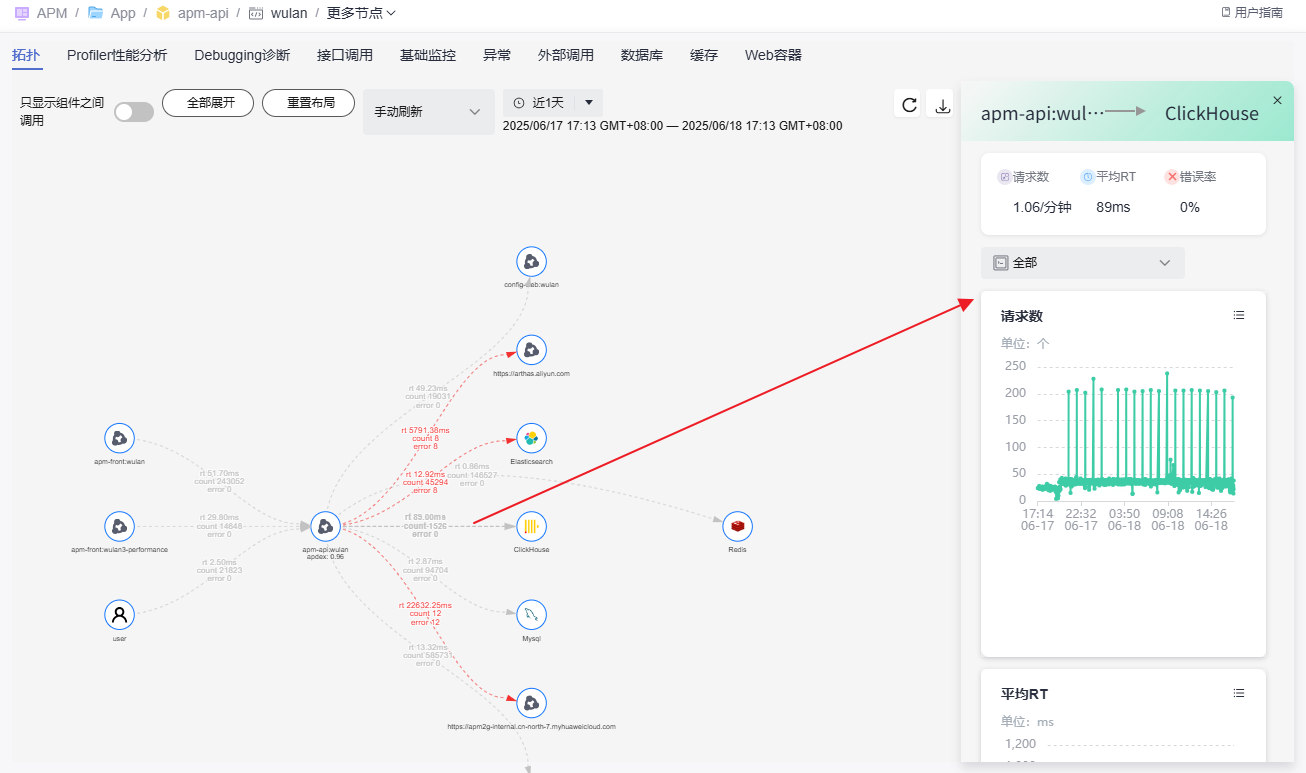

图3 组件之间调用关系
单击“全部展开”按钮，展示所选实例一段时间的全部调用关系。

图4 全部展开
单击“重置布局”按钮，恢复到初始拓扑图。
单击刷新时间选择按钮，选择刷新方式和自动刷新的时间，默认“手动刷新”。当前支持“1分钟自动刷新”、“5分钟自动刷新”、“15分钟自动刷新”。

图5 选择刷新方式
单击时间维度选择按钮，默认“近20分钟”。

当前支持“近20分钟”、“近1小时”、“近3小时”、“近6小时”、“近1天”、“今天”、“昨天”、“近7天”、“近30天”以及自定义。

图6 时间维度选择
