配置监控看板

监控看板为您提供自定义查看监控数据的功能,将您关注的监控指标集中呈现在一张监控看板里,为您定制一个立体化的监控平台。

本章节主要介绍如何为GeminiDB Redis配置监控看板的方法。

操作步骤

  1. 登录管理控制台
  2. 在服务列表中,单击“云监控服务 CES”,进入云监控服务页面。
  3. 创建监控看板。

    1. 在左侧导航栏选择“监控看板”,单击“创建监控看板”。
      图1 创建监控看板
    2. 在“创建监控看板”弹出框中配置参数。

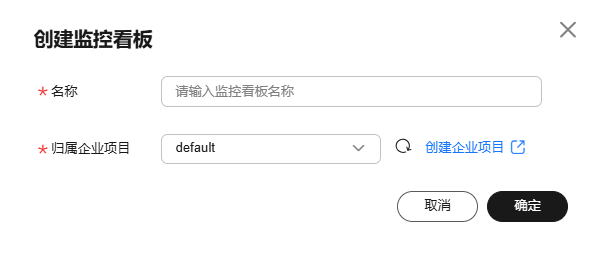

      图2 配置参数
      表1 参数说明

      参数名称

      说明

      名称

      表示监控看板名称,该参数只能由中文、英文字母、数字、下划线、中划线组成,且长度不超过128。

      企业项目

      将监控看板关联给到某个企业项目时,只有拥有该企业项目权限的用户才可以查看和管理该监控看板。

      说明:

      企业项目仅在部分区域上线。

    3. 单击“确定”,完成创建监控看板。

  4. 为监控看板添加监控视图。

    在完成监控看板的创建后,您就可以添加监控视图对GeminiDB Redis实例进行监控。

    1. 在“监控看板”页面,选择目标名称,切换到需要添加监控视图的监控看板,然后单击“添加监控视图”。

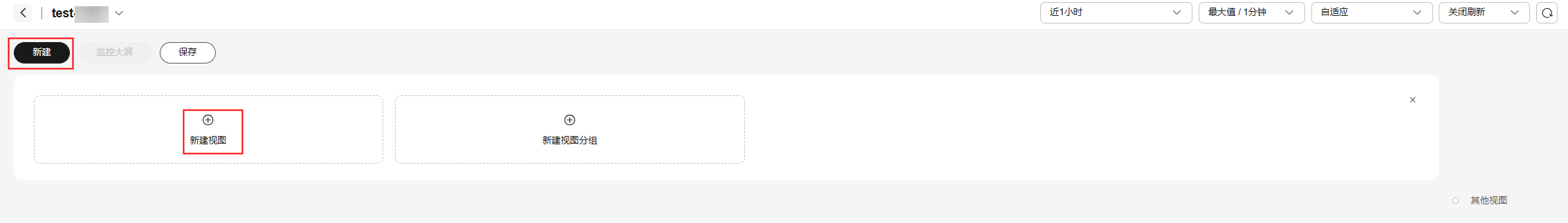

      图3 添加监控视图
    2. 在“添加监控视图”界面,可以选择曲线图和条形图。
      • 曲线图:能够直观反映指标数据随时间的变化趋势,峰值等特征。
      • 条形图:能够直观地反映同类资源的指标数据差异,帮助了解指标的极值等。

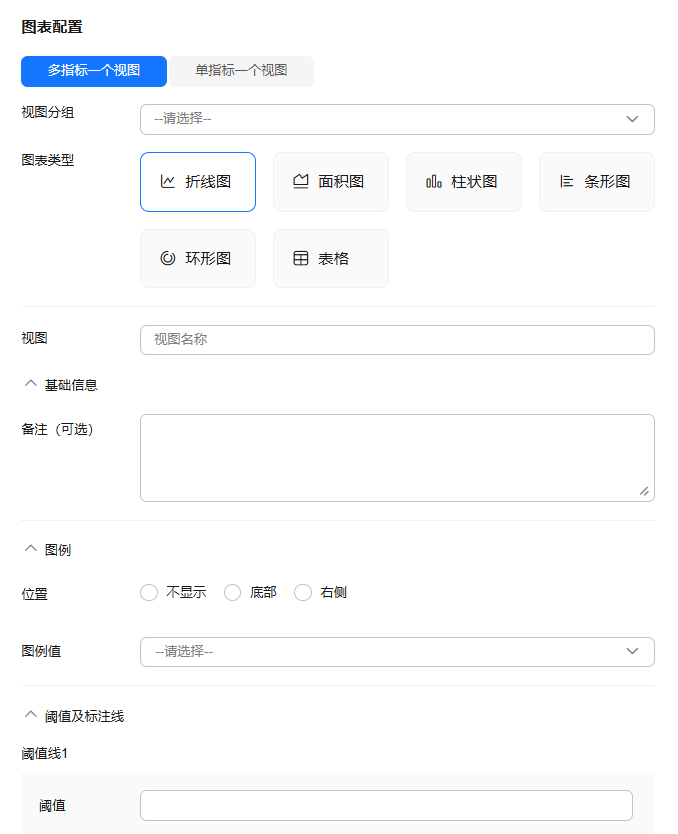

    3. 在“监控项配置”界面,参照表2完成参数配置。

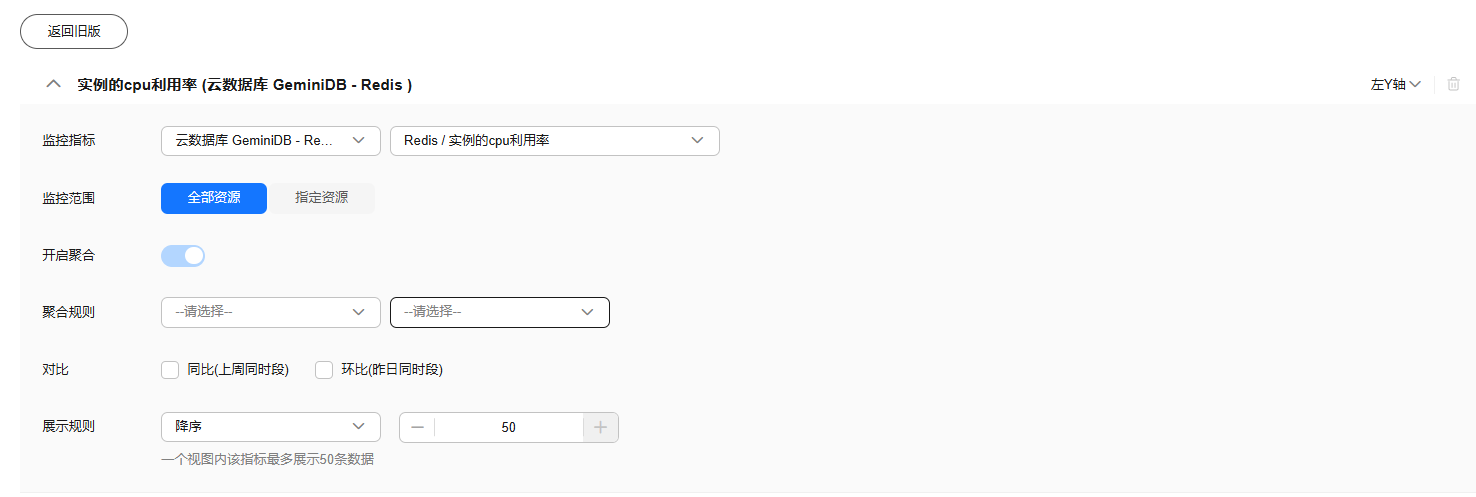

      图4 监控项配置
      表2 参数说明

      参数名称

      说明

      指标展示

      • 单指标一个视图:生产一个或多个视图,一个视图中的监控项均为相同指标。
      • 多指标一个视图:生产一个视图,监控项可以为不同指标。

      监控范围

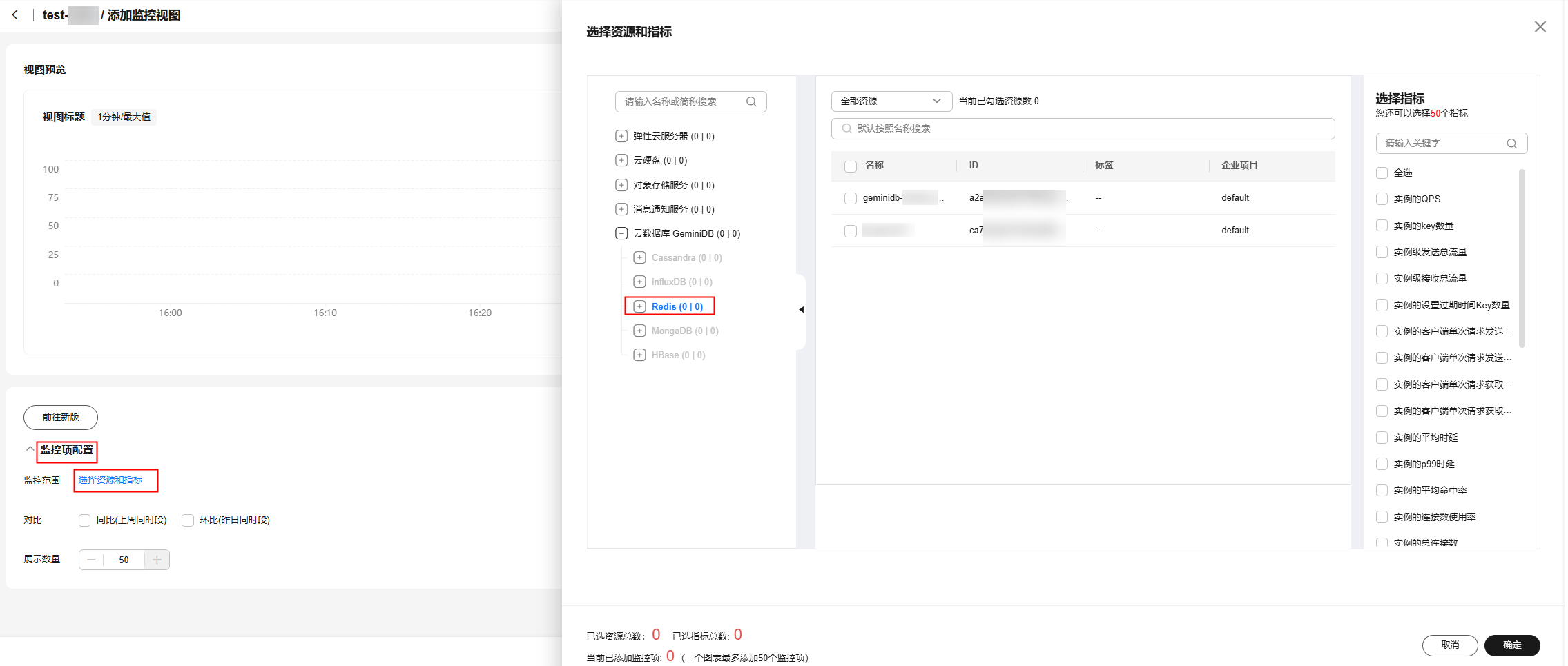

      选择资源和指标。

      视图名称

      自定义关注指标组件的视图名称,该名称只能由中文、英文字母、数字、下划线、中划线组成,长度限制为128字节。

      例如:CPU利用率

      阈值

      配置阈值生成辅助水位线,高于水位线的数据点高亮。

      图例名称

      图例名称是显示在监控视图指标变化曲线上的名称,您可以自定义图例名称。

      您可以选择不配置图例名称,那么系统默认展示:监控对象 (资源类型) - 监控指标: 数据。

      添加监控视图时,建议选择单指标一个视图,这样每个监控指标就可以独立生成一个监控视图,方便您观察和分析监控数据。如果您需要添加多个监控指标,可通过多次添加监控视图来添加对应监控指标。

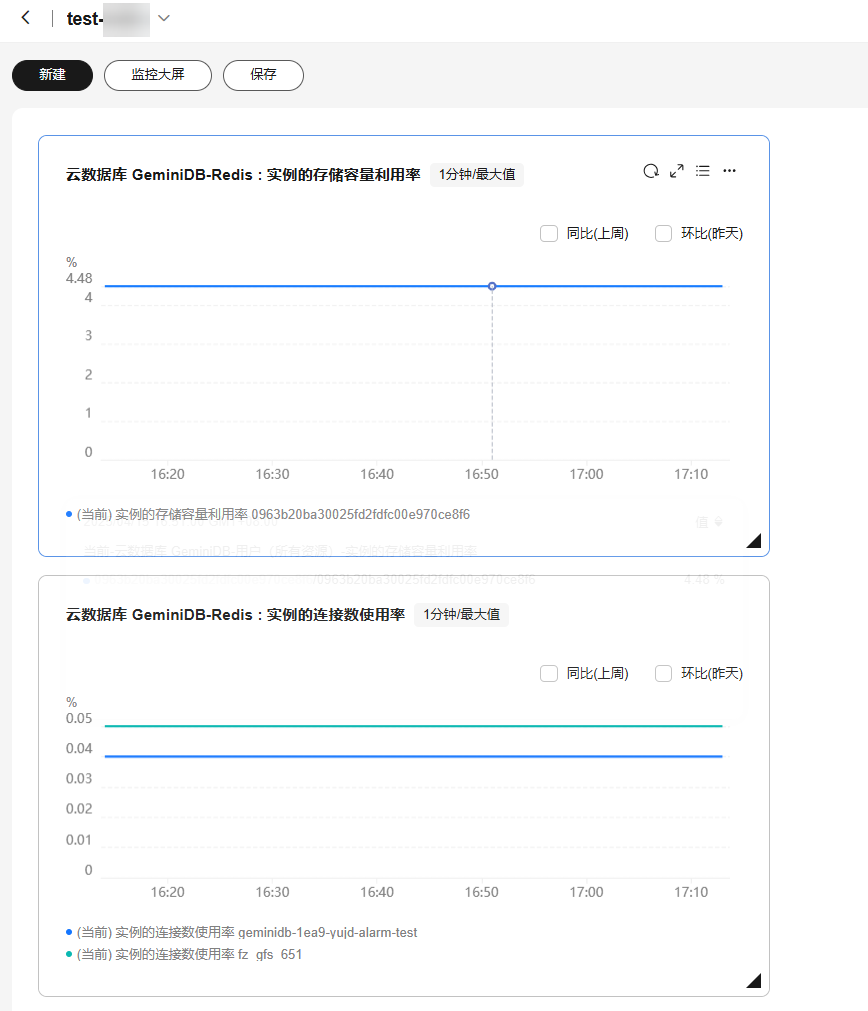

    4. 在所选的监控看板上可以查看新添加监控视图的监控走势图。
