通过公网NAT网关的DNAT规则面向公网提供服务

操作场景

同一个VPC内的一个或多个云服务器需要面向公网提供服务时，可以参考本文为公网NAT网关配置DNAT规则实现。

操作流程

准备工作

在使用NAT网关服务前，您需要注册华为账号并开通华为云、完成实名认证、为账户充值。

• 注册华为账号并开通华为云。
• 参考“实名认证”完成个人或企业账号实名认证。
• 您需要确保账户有足够金额，请参见“如何给华为云账户充值”。

步骤一：购买EIP

1. 进入购买弹性公网IP页面。
2. 在“购买弹性公网IP”页面，根据界面提示配置弹性公网IP参数。

   请您按需选择EIP的配置参数，具体可请参见购买弹性公网IP。

3. 参数设置完成后，单击“立即购买”。

   返回EIP列表页面，可以查看到已创建的EIP-A。

步骤二：购买公网NAT网关

1. 进入购买公网NAT网关页面。
2. 在“购买公网NAT网关”页面，根据界面提示配置公网NAT网关参数。

   表1 公网NAT网关参数说明

   参数	示例	参数说明
   区域	华北-北京四	公网NAT网关所在的区域。
   计费模式	按需计费	公网NAT网关的计费模式。
   规格	小型	公网NAT网关的规格。 公网NAT网关共有小型、中型、大型、超大型四种规格类型，可通过“了解更多”查看各规格详情。
   名称	public-nat-01	公网NAT网关名称。最大支持64个字符，仅支持中文、数字、字母、_（下划线）、-（中划线）、.（点号）。
   虚拟私有云	VPC-A	公网NAT网关所属的VPC。 VPC仅在购买公网NAT网关时可以选择，后续不支持修改。 说明： 由于需要放通到公网NAT网关的流量，即在VPC中需要有指向公网NAT网关的路由，因此在购买公网NAT网关时，会自动在VPC的默认路由表中添加一条0.0.0.0/0的默认路由指向所购买的公网NAT网关。如果在购买公网NAT网关前，VPC默认路由表下已经存在0.0.0.0/0的默认路由，则会导致自动添加该默认路由指向公网NAT网关失败，此时需要在公网NAT网关购买成功后，手动为此网关添加一条不同的路由或在新路由表中创建0.0.0.0/0的默认路由指向该网关。
   子网	Subnet-A01	公网NAT网关所属VPC中的子网。 子网至少有一个可用的IP地址。 子网仅在购买公网NAT网关时可以选择，后续不支持修改。 本子网仅为系统配置NAT网关使用，NAT网关对整个VPC生效，需要在购买后继续添加规则，才能够连通Internet。
   高级配置（可选）	-	单击下拉箭头，可配置公网NAT网关的高级参数。
   高级配置 > SNAT连接TCP老化时间（秒）	900	通过SNAT规则建立的TCP连接的超时时间，如果TCP连接在该时间内没有数据交换将被关闭。 取值范围：40~7200。
   高级配置 > SNAT连接UDP老化时间（秒）	300	通过SNAT规则建立的UDP连接的超时时间，如果UDP连接在该时间内没有数据交换将被关闭。 取值范围：40~7200。
   高级配置 > SNAT连接ICMP老化时间（秒）	10	通过SNAT规则建立的ICMP连接的超时时间，如果ICMP连接在该时间内没有数据交换将被关闭。 取值范围：10~7200。
   高级配置 > TCP连接延迟关闭时间（秒）	5	TCP连接关闭时TIME_WAIT状态持续时间。 取值范围：0~1800。
   高级配置 >描述	无需配置	公网NAT网关信息描述。最大支持255个字符，且不能包含“<”和“>”。
   高级配置 >标签	无需配置	公网NAT网关的标识，包括键和值。可以创建20个标签。

3. 单击“立即购买”，在“规格确认”页面，您可以再次核对公网NAT网关信息。
4. 确认无误后，单击“提交”，开始创建公网NAT网关。

   返回公网NAT网关列表页面，可以查看已购买的公网NAT网关。

步骤三：添加默认路由指向公网NAT网关

1. 进入路由表列表页面。
2. 在路由表页面，单击右上角的“创建路由表”。

   所属VPC：选公网NAT网关所在的VPC。

3. 自定义路由表创建成功后，单击自定义路由表名称。进入自定义路由表基本信息页。
4. 单击“添加路由”，按照如下配置参数。

   目的地址：0.0.0.0/0

   下一跳类型：NAT网关

   下一跳：选择已创建的NAT网关

   图1 添加路由

5. 单击“确定”。

步骤四：添加DNAT规则

1. 进入公网NAT网关列表页面。
2. 在公网NAT网关页面，单击需要添加DNAT规则的公网NAT网关名称。
3. 在公网NAT网关详情页面中，单击“DNAT规则”页签。
4. 在DNAT规则页签中，单击“添加DNAT规则”。
5. 根据界面提示，配置添加DNAT规则参数，详情请参见表2。

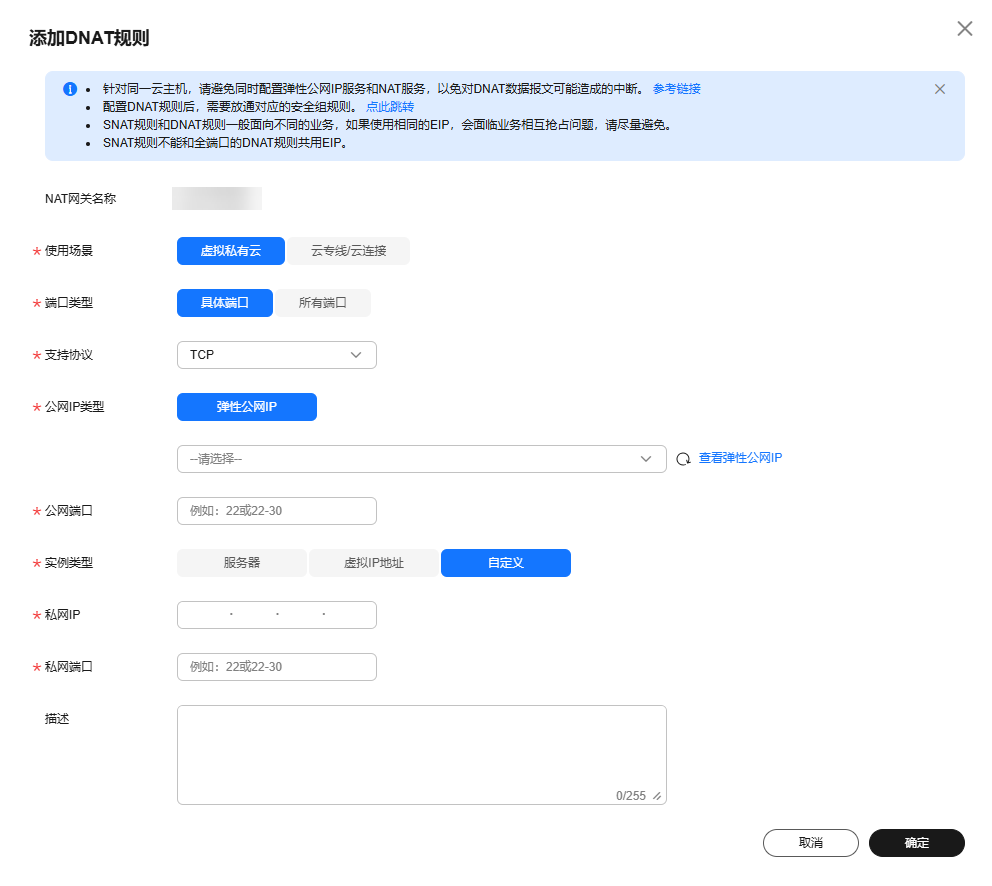

   图2 添加DNAT规则


   表2 DNAT规则参数说明

   参数	示例	说明
   使用场景	虚拟私有云	在使用DNAT为云主机面向公网提供服务场景下，此处选择虚拟私有云。 表示虚拟私有云中的云主机将通过DNAT的方式共享弹性公网IP，为公网提供服务。
   端口类型	具体端口	分为所有端口和具体端口两种类型。 所有端口：属于IP映射方式。此方式相当于为云主机配置了一个弹性公网IP，任何访问该弹性公网IP的请求都将转发到目标云服务器实例上。 具体端口：属于端口映射方式。公网NAT网关会将以指定协议和端口访问该弹性公网IP的请求转发到目标云服务器实例的指定端口上。
   支持协议	TCP	协议类型分为TCP和UDP两种类型。端口类型为具体端口时，可配置此参数，端口类型为所有端口时，此参数默认设置为All。
   公网IP类型	弹性公网IP	公网IP地址。
   公网端口	80-100	弹性公网IP的端口，有效数值为1-65535。 公网端口的范围可以为具体的数值，也可以为连续的数值范围，例如端口可以为80，也可以为80-100。
   实例类型	服务器	DNAT规则生效的实例类型。
   网卡	-	选择服务器对应的网卡。
   私网端口	80-100	在使用DNAT为云服务器面向公网提供服务场景下，指云服务器的端口号。当端口类型为具体端口时，需要配置此参数，有效数值为1-65535。 私网端口的范围可以为具体的数值，也可以为连续的数值范围，例如端口可以为80，也可以为80-100。
   描述	无需配置	DNAT规则信息描述。最大支持255个字符，且不能包含“<”和“>”。

6. 配置完成后，单击“确定”，完成“DNAT规则”创建。

配置DNAT规则后，需在对应的云服务器中放通对应的安全组规则，否则DNAT规则不能生效。具体操作步骤，请参见添加安全组规则。

步骤五：验证是否成功添加DNAT规则

1. 在DNAT页签的DNAT规则列表中，可以看到DNAT规则详细信息验证是否成功添加DNAT规则。

   若“状态”为“运行中”，表示创建成功。

步骤六：验证私网服务器可以被外部公网服务器通过NAT网关访问

1. 进入弹性云服务器列表页面。
2. 登录绑定了EIP的服务器ECS02。
3. 在ECS02上pingNAT网关的DNAT规则绑定的EIP（120.46.131.153），验证私网服务器ECS01是否可以被外部公网服务器ECS02通过NAT网关访问到。
   图3 验证私网服务器是否可以被外部公网服务器通过NAT网关访问
