使用ModelArts Standard自定义算法实现手写数字识别
本文为用户提供如何将本地的自定义算法通过简单的代码适配，实现在ModelArts上进行模型训练与部署的全流程指导。
场景描述
本案例用于指导用户使用PyTorch1.8实现手写数字图像识别，示例采用的数据集为MNIST官方数据集。
通过学习本案例，您可以了解如何在ModelArts平台上训练作业、部署推理模型并预测的完整流程。
操作流程
开始使用如下样例前，请务必按准备工作指导完成必要操作。
- 步骤一：准备训练数据：下载MNIST数据集。
- 步骤二：准备训练文件和推理文件：编写训练与推理代码。
- 步骤三：创建OBS桶并上传文件：创建OBS桶和文件夹，并将数据集和训练脚本，推理脚本，推理配置文件上传到OBS中。
- 步骤四：创建训练作业：进行模型训练。
- 步骤五：推理部署：训练结束后，将生成的模型导入ModelArts用于创建AI应用，并将AI应用部署为在线服务。
- 步骤六：预测结果：上传一张手写数字图片，发起预测请求获取预测结果。
- 后续操作：清除资源：运行完成后，停止服务并删除OBS中的数据，避免不必要的扣费。
准备工作
- 已注册华为账号并开通华为云，且在使用ModelArts前检查账号状态，账号不能处于欠费或冻结状态。
- 配置委托访问授权
ModelArts使用过程中涉及到OBS、SWR、IEF等服务交互，首次使用ModelArts需要用户配置委托授权，允许访问这些依赖服务。
- 使用华为云账号登录ModelArts管理控制台，在左侧导航栏单击“权限管理”，进入“权限管理”页面，单击“添加授权”。
- 在弹出的“添加授权”窗口中，选择：
- 授权对象类型：所有用户
- 委托选择：新增委托
- 权限配置：普通用户

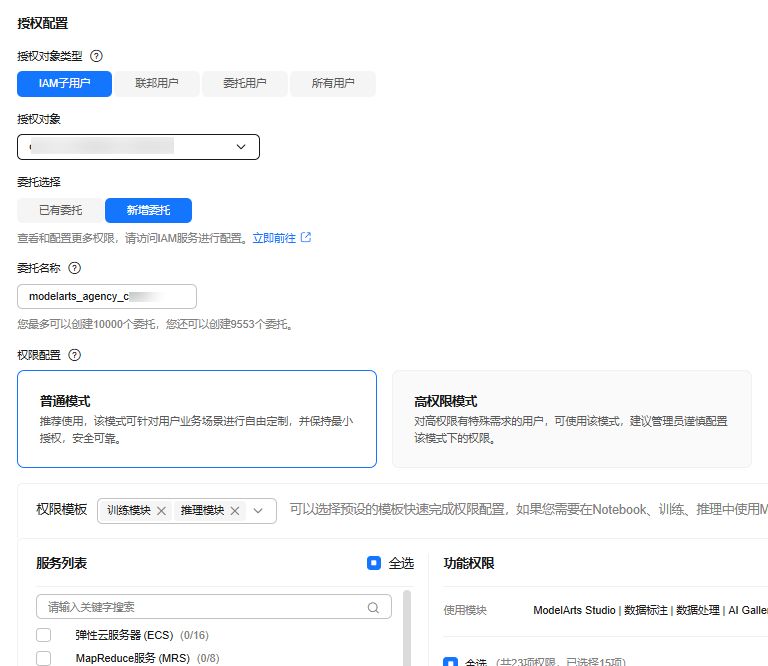

选择完成后勾选“我已经详细阅读并同意《ModelArts服务声明》”，然后单击“创建”。图1 配置委托访问授权
- 完成配置后，在ModelArts控制台的权限管理列表，可查看到此账号的委托配置信息。
图2 查看委托配置信息
步骤一：准备训练数据
本案例使用的数据是MNIST数据集，您可以在浏览器中搜索“MNIST数据集”下载如图3所示的4个文件。
- “train-images-idx3-ubyte.gz”：训练集的压缩包文件，共包含60000个样本。
- “train-labels-idx1-ubyte.gz”：训练集标签的压缩包文件，共包含60000个样本的类别标签。
- “t10k-images-idx3-ubyte.gz”：验证集的压缩包文件，共包含10000个样本。
- “t10k-labels-idx1-ubyte.gz”：验证集标签的压缩包文件，共包含10000个样本的类别标签。
以上数据样例仅供参考。
步骤二：准备训练文件和推理文件
针对此案例，ModelArts提供了需使用的训练脚本、推理脚本和推理配置文件。请参考如下文件内容。
粘贴“.py”文件代码时，请直接新建“.py”文件，否则会可能出现“SyntaxError: 'gbk' codec can't decode byte 0xa4 in position 324: illegal multibyte sequence”报错。
在本地电脑中创建训练脚本“train.py”，内容如下：
# base on https://github.com/pytorch/examples/blob/main/mnist/main.py
from __future__ import print_function
import os
import gzip
import codecs
import argparse
from typing import IO, Union
import numpy as np
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torchvision import datasets, transforms
from torch.optim.lr_scheduler import StepLR
import shutil
# 定义网络模型
class Net(nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = nn.Conv2d(1, 32, 3, 1)
self.conv2 = nn.Conv2d(32, 64, 3, 1)
self.dropout1 = nn.Dropout(0.25)
self.dropout2 = nn.Dropout(0.5)
self.fc1 = nn.Linear(9216, 128)
self.fc2 = nn.Linear(128, 10)
def forward(self, x):
x = self.conv1(x)
x = F.relu(x)
x = self.conv2(x)
x = F.relu(x)
x = F.max_pool2d(x, 2)
x = self.dropout1(x)
x = torch.flatten(x, 1)
x = self.fc1(x)
x = F.relu(x)
x = self.dropout2(x)
x = self.fc2(x)
output = F.log_softmax(x, dim=1)
return output
# 模型训练，设置模型为训练模式，加载训练数据，计算损失函数，执行梯度下降
def train(args, model, device, train_loader, optimizer, epoch):
model.train()
for batch_idx, (data, target) in enumerate(train_loader):
data, target = data.to(device), target.to(device)
optimizer.zero_grad()
output = model(data)
loss = F.nll_loss(output, target)
loss.backward()
optimizer.step()
if batch_idx % args.log_interval == 0:
print('Train Epoch: {} [{}/{} ({:.0f}%)]\tLoss: {:.6f}'.format(
epoch, batch_idx * len(data), len(train_loader.dataset),
100. * batch_idx / len(train_loader), loss.item()))
if args.dry_run:
break
# 模型验证，设置模型为验证模式，加载验证数据，计算损失函数和准确率
def test(model, device, test_loader):
model.eval()
test_loss = 0
correct = 0
with torch.no_grad():
for data, target in test_loader:
data, target = data.to(device), target.to(device)
output = model(data)
test_loss += F.nll_loss(output, target, reduction='sum').item()
pred = output.argmax(dim=1, keepdim=True)
correct += pred.eq(target.view_as(pred)).sum().item()
test_loss /= len(test_loader.dataset)
print('\nTest set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'.format(
test_loss, correct, len(test_loader.dataset),
100. * correct / len(test_loader.dataset)))
# 以下为pytorch mnist
# https://github.com/pytorch/vision/blob/v0.9.0/torchvision/datasets/mnist.py
def get_int(b: bytes) -> int:
return int(codecs.encode(b, 'hex'), 16)
def open_maybe_compressed_file(path: Union[str, IO]) -> Union[IO, gzip.GzipFile]:
"""Return a file object that possibly decompresses 'path' on the fly.
Decompression occurs when argument `path` is a string and ends with '.gz' or '.xz'.
"""
if not isinstance(path, torch._six.string_classes):
return path
if path.endswith('.gz'):
return gzip.open(path, 'rb')
if path.endswith('.xz'):
return lzma.open(path, 'rb')
return open(path, 'rb')
SN3_PASCALVINCENT_TYPEMAP = {
8: (torch.uint8, np.uint8, np.uint8),
9: (torch.int8, np.int8, np.int8),
11: (torch.int16, np.dtype('>i2'), 'i2'),
12: (torch.int32, np.dtype('>i4'), 'i4'),
13: (torch.float32, np.dtype('>f4'), 'f4'),
14: (torch.float64, np.dtype('>f8'), 'f8')
}
def read_sn3_pascalvincent_tensor(path: Union[str, IO], strict: bool = True) -> torch.Tensor:
"""Read a SN3 file in "Pascal Vincent" format (Lush file 'libidx/idx-io.lsh').
Argument may be a filename, compressed filename, or file object.
"""
# read
with open_maybe_compressed_file(path) as f:
data = f.read()
# parse
magic = get_int(data[0:4])
nd = magic % 256
ty = magic // 256
assert 1 <= nd <= 3
assert 8 <= ty <= 14
m = SN3_PASCALVINCENT_TYPEMAP[ty]
s = [get_int(data[4 * (i + 1): 4 * (i + 2)]) for i in range(nd)]
parsed = np.frombuffer(data, dtype=m[1], offset=(4 * (nd + 1)))
assert parsed.shape[0] == np.prod(s) or not strict
return torch.from_numpy(parsed.astype(m[2], copy=False)).view(*s)
def read_label_file(path: str) -> torch.Tensor:
with open(path, 'rb') as f:
x = read_sn3_pascalvincent_tensor(f, strict=False)
assert(x.dtype == torch.uint8)
assert(x.ndimension() == 1)
return x.long()
def read_image_file(path: str) -> torch.Tensor:
with open(path, 'rb') as f:
x = read_sn3_pascalvincent_tensor(f, strict=False)
assert(x.dtype == torch.uint8)
assert(x.ndimension() == 3)
return x
def extract_archive(from_path, to_path):
to_path = os.path.join(to_path, os.path.splitext(os.path.basename(from_path))[0])
with open(to_path, "wb") as out_f, gzip.GzipFile(from_path) as zip_f:
out_f.write(zip_f.read())
# --- 以上为pytorch mnist
# --- end
# raw mnist 数据处理
def convert_raw_mnist_dataset_to_pytorch_mnist_dataset(data_url):
"""
raw
{data_url}/
train-images-idx3-ubyte.gz
train-labels-idx1-ubyte.gz
t10k-images-idx3-ubyte.gz
t10k-labels-idx1-ubyte.gz
processed
{data_url}/
train-images-idx3-ubyte.gz
train-labels-idx1-ubyte.gz
t10k-images-idx3-ubyte.gz
t10k-labels-idx1-ubyte.gz
MNIST/raw
train-images-idx3-ubyte
train-labels-idx1-ubyte
t10k-images-idx3-ubyte
t10k-labels-idx1-ubyte
MNIST/processed
training.pt
test.pt
"""
resources = [
"train-images-idx3-ubyte.gz",
"train-labels-idx1-ubyte.gz",
"t10k-images-idx3-ubyte.gz",
"t10k-labels-idx1-ubyte.gz"
]
pytorch_mnist_dataset = os.path.join(data_url, 'MNIST')
raw_folder = os.path.join(pytorch_mnist_dataset, 'raw')
processed_folder = os.path.join(pytorch_mnist_dataset, 'processed')
os.makedirs(raw_folder, exist_ok=True)
os.makedirs(processed_folder, exist_ok=True)
print('Processing...')
for f in resources:
extract_archive(os.path.join(data_url, f), raw_folder)
training_set = (
read_image_file(os.path.join(raw_folder, 'train-images-idx3-ubyte')),
read_label_file(os.path.join(raw_folder, 'train-labels-idx1-ubyte'))
)
test_set = (
read_image_file(os.path.join(raw_folder, 't10k-images-idx3-ubyte')),
read_label_file(os.path.join(raw_folder, 't10k-labels-idx1-ubyte'))
)
with open(os.path.join(processed_folder, 'training.pt'), 'wb') as f:
torch.save(training_set, f)
with open(os.path.join(processed_folder, 'test.pt'), 'wb') as f:
torch.save(test_set, f)
print('Done!')
def main():
# 定义可以接收的训练作业运行参数
parser = argparse.ArgumentParser(description='PyTorch MNIST Example')
parser.add_argument('--data_url', type=str, default=False,
help='mnist dataset path')
parser.add_argument('--train_url', type=str, default=False,
help='mnist model path')
parser.add_argument('--batch-size', type=int, default=64, metavar='N',
help='input batch size for training (default: 64)')
parser.add_argument('--test-batch-size', type=int, default=1000, metavar='N',
help='input batch size for testing (default: 1000)')
parser.add_argument('--epochs', type=int, default=14, metavar='N',
help='number of epochs to train (default: 14)')
parser.add_argument('--lr', type=float, default=1.0, metavar='LR',
help='learning rate (default: 1.0)')
parser.add_argument('--gamma', type=float, default=0.7, metavar='M',
help='Learning rate step gamma (default: 0.7)')
parser.add_argument('--no-cuda', action='store_true', default=False,
help='disables CUDA training')
parser.add_argument('--dry-run', action='store_true', default=False,
help='quickly check a single pass')
parser.add_argument('--seed', type=int, default=1, metavar='S',
help='random seed (default: 1)')
parser.add_argument('--log-interval', type=int, default=10, metavar='N',
help='how many batches to wait before logging training status')
parser.add_argument('--save-model', action='store_true', default=True,
help='For Saving the current Model')
args = parser.parse_args()
use_cuda = not args.no_cuda and torch.cuda.is_available()
torch.manual_seed(args.seed)
# 设置使用 GPU 还是 CPU 来运行算法
device = torch.device("cuda" if use_cuda else "cpu")
train_kwargs = {'batch_size': args.batch_size}
test_kwargs = {'batch_size': args.test_batch_size}
if use_cuda:
cuda_kwargs = {'num_workers': 1,
'pin_memory': True,
'shuffle': True}
train_kwargs.update(cuda_kwargs)
test_kwargs.update(cuda_kwargs)
# 定义数据预处理方法
transform=transforms.Compose([
transforms.ToTensor(),
transforms.Normalize((0.1307,), (0.3081,))
])
# 将 raw mnist 数据集转换为 pytorch mnist 数据集
convert_raw_mnist_dataset_to_pytorch_mnist_dataset(args.data_url)
# 分别创建训练和验证数据集
dataset1 = datasets.MNIST(args.data_url, train=True, download=False,
transform=transform)
dataset2 = datasets.MNIST(args.data_url, train=False, download=False,
transform=transform)
# 分别构建训练和验证数据迭代器
train_loader = torch.utils.data.DataLoader(dataset1, **train_kwargs)
test_loader = torch.utils.data.DataLoader(dataset2, **test_kwargs)
# 初始化神经网络模型并复制模型到计算设备上
model = Net().to(device)
# 定义训练优化器和学习率策略，用于梯度下降计算
optimizer = optim.Adadelta(model.parameters(), lr=args.lr)
scheduler = StepLR(optimizer, step_size=1, gamma=args.gamma)
# 训练神经网络，每一轮进行一次验证
for epoch in range(1, args.epochs + 1):
train(args, model, device, train_loader, optimizer, epoch)
test(model, device, test_loader)
scheduler.step()
# 保存模型与适配 ModelArts 推理模型包规范
if args.save_model:
# 在 train_url 训练参数对应的路径内创建 model 目录
model_path = os.path.join(args.train_url, 'model')
os.makedirs(model_path, exist_ok = True)
# 按 ModelArts 推理模型包规范，保存模型到 model 目录内
torch.save(model.state_dict(), os.path.join(model_path, 'mnist_cnn.pt'))
# 复制推理代码与配置文件到 model 目录内
the_path_of_current_file = os.path.dirname(__file__)
shutil.copyfile(os.path.join(the_path_of_current_file, 'infer/customize_service.py'), os.path.join(model_path, 'customize_service.py'))
shutil.copyfile(os.path.join(the_path_of_current_file, 'infer/config.json'), os.path.join(model_path, 'config.json'))
if __name__ == '__main__':
main()
在本地电脑中创建推理脚本“customize_service.py”，内容如下：
import os
import log
import json
import torch.nn.functional as F
import torch.nn as nn
import torch
import torchvision.transforms as transforms
import numpy as np
from PIL import Image
from model_service.pytorch_model_service import PTServingBaseService
logger = log.getLogger(__name__)
# 定义模型预处理
infer_transformation = transforms.Compose([
transforms.Resize(28),
transforms.CenterCrop(28),
transforms.ToTensor(),
transforms.Normalize((0.1307,), (0.3081,))
])
# 模型推理服务
class PTVisionService(PTServingBaseService):
def __init__(self, model_name, model_path):
# 调用父类构造方法
super(PTVisionService, self).__init__(model_name, model_path)
# 调用自定义函数加载模型
self.model = Mnist(model_path)
# 加载标签
self.label = [0,1,2,3,4,5,6,7,8,9]
# 接收request数据，并转换为模型可以接受的输入格式
def _preprocess(self, data):
preprocessed_data = {}
for k, v in data.items():
input_batch = []
for file_name, file_content in v.items():
with Image.open(file_content) as image1:
# 灰度处理
image1 = image1.convert("L")
if torch.cuda.is_available():
input_batch.append(infer_transformation(image1).cuda())
else:
input_batch.append(infer_transformation(image1))
input_batch_var = torch.autograd.Variable(torch.stack(input_batch, dim=0), volatile=True)
print(input_batch_var.shape)
preprocessed_data[k] = input_batch_var
return preprocessed_data
# 将推理的结果进行后处理，得到预期的输出格式，该结果就是最终的返回值
def _postprocess(self, data):
results = []
for k, v in data.items():
result = torch.argmax(v[0])
result = {k: self.label[result]}
results.append(result)
return results
# 对于输入数据进行前向推理，得到推理结果
def _inference(self, data):
result = {}
for k, v in data.items():
result[k] = self.model(v)
return result
# 定义网络
class Net(nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = nn.Conv2d(1, 32, 3, 1)
self.conv2 = nn.Conv2d(32, 64, 3, 1)
self.dropout1 = nn.Dropout(0.25)
self.dropout2 = nn.Dropout(0.5)
self.fc1 = nn.Linear(9216, 128)
self.fc2 = nn.Linear(128, 10)
def forward(self, x):
x = self.conv1(x)
x = F.relu(x)
x = self.conv2(x)
x = F.relu(x)
x = F.max_pool2d(x, 2)
x = self.dropout1(x)
x = torch.flatten(x, 1)
x = self.fc1(x)
x = F.relu(x)
x = self.dropout2(x)
x = self.fc2(x)
output = F.log_softmax(x, dim=1)
return output
def Mnist(model_path, **kwargs):
# 生成网络
model = Net()
# 加载模型
if torch.cuda.is_available():
device = torch.device('cuda')
model.load_state_dict(torch.load(model_path, map_location="cuda:0"))
else:
device = torch.device('cpu')
model.load_state_dict(torch.load(model_path, map_location=device))
# CPU 或者 GPU 映射
model.to(device)
# 声明为推理模式
model.eval()
return model
在本地电脑中推理配置文件“config.json”，内容如下：
{
"model_algorithm": "image_classification",
"model_type": "PyTorch",
"runtime": "pytorch_1.8.0-cuda_10.2-py_3.7-ubuntu_18.04-x86_64"
}
步骤三：创建OBS桶并上传文件
将上一步中的数据和代码文件、推理代码文件与推理配置文件，从本地上传到OBS桶中。在ModelArts上运行训练作业时，需要从OBS桶中读取数据和代码文件。
- 登录OBS管理控制台，按照如下示例创建OBS桶和文件夹。
创建的OBS桶所在区域和后续使用ModelArts必须在同一个区域Region，否则会导致训练时找不到OBS桶。具体操作可参见查看OBS桶与ModelArts是否在同一区域。
创建OBS桶时，桶的存储类别请勿选择“归档存储”，归档存储的OBS桶会导致模型训练失败。
OBS桶路径和文件夹命名要求如下：
- {OBS桶}：OBS对象桶，用户可以自定义名称，例如：test-modelarts-xx
- {OBS文件夹}：OBS文件夹，自定义名称，此处举例为pytorch
- - mnist-data：OBS文件夹，用于存放训练数据集，可以自定义名称，此处举例为mnist-data
- - mnist-code：OBS文件夹，用于存放训练脚本train.py，可以自定义名称，此处举例为mnist-code
- - infer：OBS文件夹，用于存放推理脚本customize_service.py和配置文件config.json
- - mnist-output ：OBS文件夹，用于存放训练输出模型，可以自定义名称，此处举例为mnist-output
- 上传Step1 准备训练数据中下载的MNIST数据集压缩包文件到OBS的“mnist-data”文件夹中。
- 上传数据到OBS中时，请不要加密，否则会导致训练失败。
- 文件无需解压，直接上传压缩包至OBS中即可。
- 上传训练脚本“train.py”到“mnist-code”文件夹中。
- 上传推理脚本“customize_service.py”和推理配置文件“config.json”到“mnist-code”的“infer”文件中。
步骤四：创建训练作业
- 登录ModelArts管理控制台，选择和OBS桶相同的区域。
- 在“权限管理”中检查当前账号是否已完成访问授权的配置。如未完成，请参考使用委托授权。针对之前使用访问密钥授权的用户，建议清空授权，然后使用委托进行授权。
- 在左侧导航栏选择“模型训练 > 训练作业”进入训练作业页面，单击“创建训练作业”。
- 填写创建训练作业相关信息。
- “创建方式”：选择“自定义算法”。
- “启动方式”：选择“预置框架”，下拉框中选择PyTorch，pytorch_1.8.0-cuda_10.2-py_3.7-ubuntu_18.04-x86_64。
- “代码目录”：选择已创建的OBS代码目录路径，例如“/test-modelarts-xx/pytorch/mnist-code/”（test-modelarts-xx需替换为您的OBS桶名称）。
- “启动文件”：选择代码目录下上传的训练脚本“train.py”。
- “输入”：单击“增加训练输入”，设置训练输入的“参数名称”为“data_url”。设置数据存储位置为您的OBS目录，例如 “/test-modelarts-xx/pytorch/mnist-data/”（test-modelarts-xx需替换为您的OBS桶名称）。
- “输出”：单击“增加训练输出”，设置训练输出的“参数名称”为“train_url”。设置数据存储位置为您的OBS目录，例如 “/test-modelarts-xx/pytorch/mnist-output/”（test-modelarts-xx需替换为您的OBS桶名称）。预下载至本地目录选择“不下载”。
- “资源类型”：选择GPU单卡的规格。如果有免费GPU规格，可以选择免费规格进行训练。
- 其他参数保持默认即可。
本样例代码为单机单卡场景，选择GPU多卡规格会导致训练失败。
如果在设置训练输入和输出选择OBS路径时，找不到已创建的OBS桶？请查看创建的桶和ModelArts服务是否在同一区域，详细操作请参考查看OBS桶与ModelArts是否在同一个区域。
- 单击“提交”，确认训练作业的参数信息，确认无误后单击“确定”。
页面自动返回“训练作业”列表页，当训练作业状态变为“已完成”时，即完成了模型训练过程。
- 单击训练作业名称，进入作业详情界面查看训练作业日志信息，观察日志是否有明显的Error信息，如果有则表示训练失败，请根据日志提示定位原因并解决。
- 在训练详情页左下方单击训练输出路径，如图4所示，跳转到OBS目录，查看是否存在model文件夹，且model文件夹中是否有生成训练模型。如果未生成model文件夹或者训练模型，可能是训练输入数据不完整导致，请检查训练数据上传是否完整，并重新训练。
步骤五：推理部署
模型训练完成后，可以创建AI应用，将AI应用部署为在线服务。
- 在ModelArts管理控制台，单击左侧导航栏中的，进入“自定义应用”页面，单击“创建应用”。
- 在“创建应用”页面，填写相关参数，然后单击“立即创建”。
在“元模型来源”中，选择“从训练中选择”页签，选择步骤四：创建训练作业中完成的训练作业，勾选“动态加载”。AI引擎的值是系统自动写入的，无需设置。
图5 设置元模型来源
- 在AI应用列表页面，当AI应用状态变为“正常”时，表示AI应用创建成功。单击AI应用操作列的“部署”，弹出“版本列表”，单击操作列“部署>在线服务”，将AI应用部署为在线服务。
图6 部署在线服务
- 在“部署”页面，参考下图填写参数，然后根据界面提示完成在线服务创建。本案例适用于CPU规格，节点规格需选择CPU。如果有免费CPU规格，可选择免费规格进行部署（每名用户限部署一个免费的在线服务，如果您已经部署了一个免费在线服务，需要先将其删除才能部署新的免费在线服务）。
图7 部署模型
完成服务部署后，返回在线服务页面列表页，等待服务部署完成，当服务状态显示为“运行中”，表示服务已部署成功。
步骤六：预测结果
- 在“在线服务”页面，单击在线服务名称，进入服务详情页面。
- 单击“预测”页签，请求类型选择“multipart/form-data”，请求参数填写“image”，单击“上传”按钮上传示例图片，然后单击“预测”。
预测完成后，预测结果显示区域将展示预测结果，根据预测结果内容，可识别出此图片的数字是“2”。
本案例中使用的MNIST是比较简单的用做demo的数据集，配套算法也是比较简单的用于教学的神经网络算法。这样的数据和算法生成的模型仅适用于教学模式，并不能应对复杂的预测场景。即生成的模型对预测图片有一定范围和要求，预测图片必须和训练集中的图片相似（黑底白字）才可能预测准确。
图8 示例图片
图9 预测结果展示
