使用DLI提交Flink Jar作业

操作场景

Flink Jar作业适用于需要自定义流处理逻辑、复杂的状态管理或特定库集成的数据分析场景。需要用户自行编写并构建Jar作业程序包，在提交Flink Jar作业前，将Jar作业程序包上传至OBS，并将程序包与数据和作业参数一起提交以运行作业。

本例介绍通过DLI控制台提交Flink Jar作业程序包的基本流程。由于不同的业务需求，Jar包的具体编写会有所差异。建议您参考DLI提供的示例代码，并根据实际业务场景进行相应的编辑和定制。获取DLI样例代码。

操作流程

使用DLI提交Flink Jar作业的操作流程请参考表1。

开始进行如下操作前，请务必参考准备工作完成必要操作。

准备工作

• 已注册华为账号并开通华为云，且在使用DLI前检查账号状态，账号不能处于欠费或冻结状态。
• 配置DLI委托访问授权
  DLI使用过程中涉及到OBS、VPC、SMN等服务交互，首次使用DLI需要用户配置委托授权，允许访问这些依赖服务。

  1. 使用华为云账号登录DLI管理控制台，在左侧导航栏单击“全局配置 > 服务授权”。
  2. 在委托设置页面，勾选基础使用、跨源场景、运维场景的委托权限后，单击“更新委托权限”。
  3. 查看并了解更新委托的提示信息，单击“确定”。完成DLI委托权限的更新。
     图1 配置DLI委托访问授权

  4. 完成配置后，在IAM控制台的委托列表中，可查看到dli_management_agency的委托信息。

步骤1：开发Jar包并上传数据至OBS

DLI控制台不提供Jar包的开发能力，您需要在线下完成Jar包的开发。Jar包的开发样例请参考Flink Jar开发基础样例。

参考Flink作业样例代码开发Flink Jar作业程序，编译并打包为“flink-examples.jar”。参考以下操作步骤上传该作业程序。

提交Flink作业之前，需要在OBS中上传数据文件。

1. 登录管理控制台
2. 在服务列表中，单击“存储”中的“对象存储服务OBS”，进入OBS管理控制台页面。
3. 创建桶，这里以桶名“dli-test-obs01”为例。
   1. 单击“创建桶”。
   2. 进入“创建桶”页面，选择“区域”，输入“桶名称”。其他参数保持默认值或根据需要选择。


      创建OBS桶时，需要选择与DLI管理控制台相同的区域，不可跨区域执行操作。

   3. 单击“立即创建”。
4. 单击所建桶“dli-test-obs01”，进入“对象”页面。
5. 选择左侧列表中的“对象”，选择“上传对象”，将需要上传的文件，例如“flink-examples.jar”上传到指定目录，单击“确定”。

   本例文件上传成功后，路径为“obs://dli-test-obs01/flink-examples.jar”。

   关于OBS管理控制台更多操作请参考《对象存储服务用户指南》。

步骤2：购买弹性资源池并添加队列

执行跨源场景的SQL作业，不能使用系统已有的default队列，需要您创建SQL队列，本例创建弹性资源池“dli_resource_pool”、队列“dli_queue_01”。

1. 登录DLI管理控制台。
2. 在左侧导航栏单击“资源管理 > 弹性资源池”，可进入弹性资源池管理页面。
3. 在弹性资源池管理界面，单击界面右上角的“购买弹性资源池”。
4. 在“购买弹性资源池”界面，填写具体的弹性资源池参数。
5. 本例在华东-上海二区域购买按需计费的弹性资源池。相关参数说明如表2所示。

   表2 参数说明

   参数名称	参数说明	配置样例
   区域	选择弹性资源池所在区域。	华东-上海二
   项目	每个区域默认对应一个项目，由系统预置。	系统默认项目
   名称	弹性资源池名称。	dli_resource_pool
   规格	选择弹性资源池规格。	标准版
   CU范围	弹性资源池最大最小CU范围。	64-64
   网段	规划弹性资源池所属的网段。如需使用DLI增强型跨源，弹性资源池网段与数据源网段不能重合。弹性资源池网段设置后不支持更改。	172.16.0.0/19
   企业项目	选择对应的企业项目。	default

6. 参数填写完成后，单击“立即购买”，在界面上确认当前配置是否正确。
7. 单击“提交”完成弹性资源池的创建。
8. 在弹性资源池的列表页，选择要操作的弹性资源池，单击操作列的“添加队列”。
9. 配置队列的基础配置，具体参数信息如下。

   表3 弹性资源池添加队列基础配置

   参数名称	参数说明	配置样例
   名称	弹性资源池添加的队列名称。	dli_queue_01
   类型	选择创建的队列类型。 执行SQL作业请选择SQL队列。 执行Flink或Spark作业请选择通用队列。	_
   执行引擎	SQL队列可以选择队列引擎为Spark或者Trino。	_
   企业项目	选择对应的企业项目。	default

10. 单击“下一步”，配置队列的扩缩容策略。

    单击“新增”，可以添加不同优先级、时间段、“最小CU”和“最大CU”扩缩容策略。

    本例配置的扩缩容策略如图2所示。

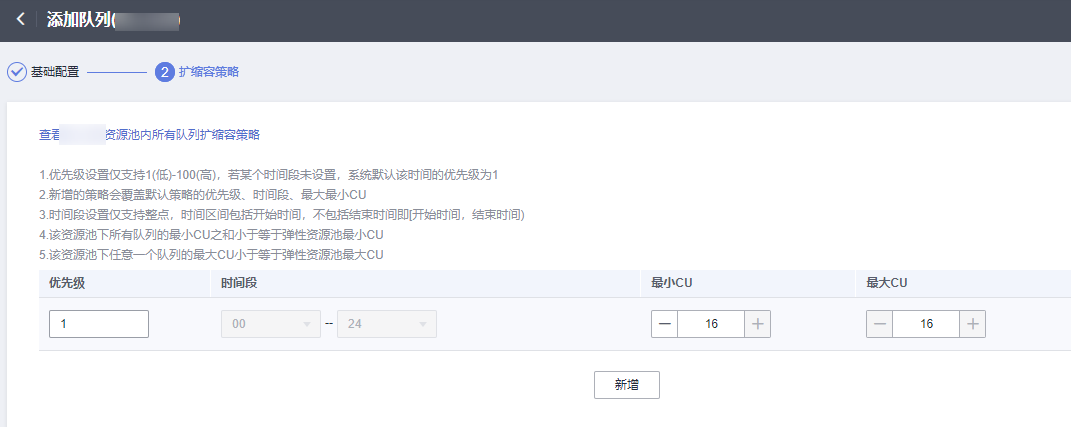

    图2 添加队列时配置扩缩容策略


    表4 扩缩容策略参数说明

    参数名称	参数说明	配置样例
    优先级	当前弹性资源池中的优先级数字越大表示优先级越高。本例设置一条扩缩容策略，默认优先级为1。	1
    时间段	首条扩缩容策略是默认策略，不能删除和修改时间段配置。 即设置00-24点的扩缩容策略。	00-24
    最小CU	设置扩缩容策略支持的最小CU数。	16
    最大CU	当前扩缩容策略支持的最大CU数。	64

11. 单击“确定”完成添加队列配置。

步骤3：使用DEW管理访问凭据

跨源分析场景中，需要在connector中设置账号、密码等属性。但是账号密码等信息属于高度敏感数据，需要做加密处理，以保障用户的数据隐私安全。

数据加密服务（Data Encryption Workshop，DEW）安全、可靠、简单易用隐私数据加解密方案。

本例介绍在DEW创建通用凭证的操作步骤。

1. 登录DEW管理控制台
2. 选择“凭据管理”，进入“凭据管理”页面。
3. 单击“创建凭据”，配置凭据基本信息。
   • 本例中第一行key对应的value为用户的AK（Access Key Id）
   • 本例中第二行key对应的value为用户的SK（Secret Access Key）
     图3 在DEW中配置访问凭据

4. 后续在DLI Flink jar作业编辑界面设置访问凭据的参数示例。

   flink.hadoop.fs.obs.bucket.USER_BUCKET_NAME.dew.access.key=USER_AK_CSMS_KEY_obstest1
   flink.hadoop.fs.obs.bucket.USER_BUCKET_NAME.dew.secret.key=USER_SK_CSMS_KEY_obstest1
   flink.hadoop.fs.obs.security.provider=com.dli.provider.UserObsBasicCredentialProvider
   flink.hadoop.fs.dew.csms.secretName=obsAksKflink.hadoop.fs.dew.endpoint=kmsendpoint
   flink.hadoop.fs.dew.csms.version=v6flink.hadoop.fs.dew.csms.cache.time.second=3600flink.dli.job.agency.name=agencyname

步骤4：创建自定义委托允许DLI访问DEW读取凭证

1. 登录管理控制台。
2. 单击右上方登录的用户名，在下拉列表中选择“统一身份认证”。
3. 在左侧导航栏中，单击“委托”。
4. 在“委托”页面，单击“创建委托”。
5. 在“创建委托”页面，设置如下参数：
   • 委托名称：按需填写，例如“dli_dew_agency_access”。
   • 委托类型：选择“云服务”。
   • 云服务：（“委托类型”选择“云服务”时出现此参数项。）在下拉列表中选择“DLI"。
   • 持续时间：选择“永久”。
   • 描述：非必选，可以填写“拥有OBS OperateAccess权限的委托”。
6. 配置完委托的基本信息后，单击“下一步”。
7. 授予当前委托所需的权限策略，单击“新建策略”。
8. 配置策略信息。
   1. 输入策略名称，本例：dli-dew-agency。
   2. 选择“JSON视图”。
   3. 在策略内容中粘贴自定义策略。

      {
          "Version": "1.1",
          "Statement": [
              {
                  "Effect": "Allow",
                  "Action": [
                      "csms:secretVersion:get",
                      "csms:secretVersion:list",
                      "kms:dek:decrypt"
                  ]
              }
          ]
      }

   4. 按需输入策略描述。
9. 新建策略完成后，单击“下一步”，返回委托授权页面。
10. 选择步骤8新建的自定义策略。
11. 单击“下一步”，选择委托的授权范围。本例选择“所有资源”。

    了解更多授权操作说明请参考创建用户组并授权。

12. 单击“确定”，完成授权。

    授权后需等待15-30分钟才可生效。

步骤5：创建Flink Jar作业并配置作业信息

1. 创建Flink Jar作业。
   1. 在DLI管理控制台的左侧导航栏中，单击“作业管理 > Flink作业”，进入Flink作业列表页面。
   2. 单击“创建作业”，弹出“创建作业”对话框。
      本例选择Flink Jar作业类型，作业名称为Flink_Jar_for_test。

      图4 新建Flink Jar作业

   3. 单击“确定”进入作业配置页面。

2. 配置作业的基本信息。

   参考表5配置作业的基本信息。

   表5 参数说明

   名称	是否必选	描述
   所属队列	是	选择作业运行时使用的队列资源。
   应用程序	是	选择步骤1：开发Jar包并上传数据至OBS中自定义的程序包。
   主类	是	指定加载的Jar包类名。 “主类”参数用于指定Fink作业的入口，即包含main方法的类。这是Flink作业启动时首先执行的类。 当应用程序类型为.jar时，必须提供主类名称。 主类名称区分大小写，必须准确无误。 默认：根据Jar包文件的Manifest文件指定。 指定：必须输入“类名”并确定类参数列表（参数间用空格分隔）。 说明： 当类属于某个包时，需携带包路径，例如：packagePath.KafkaMessageStreaming
   Flink版本	是	选择作业运行时所使用的Flink的版本。 本例选择使用Flink1.15版本时请在作业中配置允许DLI访问的云服务的委托信息。
   委托	否	选择Flink1.15版本时需要用户自行配置委托，否则可能影响作业运行。

3. FLink Jar作业的高级配置。

   参考表6配置FLink Jar作业。

   表6 FLink Jar作业的高级配置

   名称	是否必选	描述
   CU数量	是	一个CU为1核4G的资源量。CU数量范围为2~400个。
   管理单元	是	设置管理单元的CU数，支持设置1~4个CU，默认值为1个CU。
   并行数	是	作业中每个算子的最大并行数。 说明： 并行数不能大于计算单元（CU数量-管理单元CU数量）的4倍。 并行数最好大于用户作业里设置的并发数，否则有可能提交失败。
   TaskManager配置	否	用于设置TaskManager资源参数。 勾选后需配置下列参数： “单TM所占CU数”：每个TaskManager占用的资源数量。 “单TM Slot”：每个TaskManager包含的Slot数量。
   保存作业日志	否	设置是否将作业运行时的日志信息保存到OBS。 勾选后需配置下列参数： “OBS桶”：选择OBS桶用于保存用户作业日志信息。如果选择的OBS桶是未授权状态，需要单击“OBS授权”。
   作业异常告警	否	设置是否将作业异常告警信息，如作业出现运行异常或者欠费情况，以SMN的方式通知用户。 勾选后需配置下列参数： “SMN主题”： 选择一个自定义的SMN主题。如何自定义SMN主题，请参见《消息通知服务用户指南》中“创建主题”章节。
   异常自动重启	否	设置是否启动异常自动重启功能，当作业异常时将自动重启并恢复作业。 勾选后需配置下列参数： “异常重试最大次数”：配置异常重试最大次数。单位为“次/小时”。 无限：无限次重试。 有限：自定义重试次数。 “从Checkpoint恢复”：从最新保存的checkpoint恢复作业。 勾选该参数后，还需要选择“Checkpoint路径”。 “Checkpoint路径”：选择checkpoint保存路径。必须和应用程序中配置的Checkpoint地址相对应。且不同作业的路径不可一致，否则无法获取准确的Checkpoint。

4. 单击右上角“保存”，保存作业和相关参数。
5. 单击右上角“启动”，进入“启动Flink作业”页面。
6. 在“启动Flink作业”页面确认作业规格和费用，单击“立即启动”，启动作业。

   启动作业后，系统将自动跳转到Flink作业管理页面，在“状态”列中可以查看作业状态。

   作业提交成功后，状态将由“提交中”变为“运行中”。运行完成后显示“已完成”。

   如果作业状态为“提交失败”或“运行异常”，表示作业提交或运行失败。用户可以在作业列表中的“状态”列中，将鼠标移动到状态图标上查看错误信息，单击可以复制错误信息。根据错误信息解决故障后，重新提交。
