部署架构画图
- 左侧导航树选择“架构设计”进入架构设计页面。
- 点击左上角“新建部署架构”，需要填写架构名称，选择架构类型（对画图无影响），填写描述，选择部署情况（对画图无影响）。

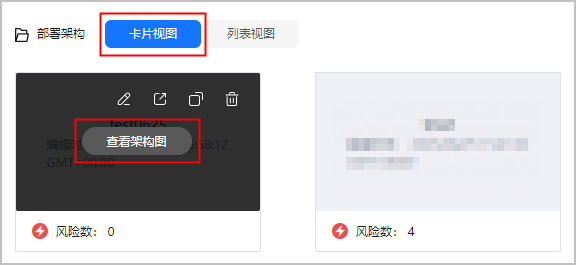

- 在“部署架构”列表中找到刚刚新建的部署架构图，鼠标放到架构图中央，单击“查看架构图”，进入架构图。
- 单击画图上方“浏览”开关打开编辑功能。
- 右侧提供了画图需要的基础图元和各云服务图元。
- 左侧画图工具栏选择“自动画图”，拖动“子网”图元到画图，双击“子网”图元，选择区域、虚拟私有云和子网后单击开始分析，可以自动识别并画出该子网下的资源信息并按照逻辑架构分层。开通VPC流日志之后还可以绘制出各资源之间的关联关系。
- 左侧画图工具栏选择“支持全链路”，里边的云服务支持全链路一键画图。
- 将其中一个云服务图元（例如弹性云服务器ECS）拖动至画布中。
- 双击ECS图元，选择区域和资源类型查询该区域下的ECS实例资源，按需选择实例资源，然后单击画布或者单击右拉箭头关闭实例选择页面。
- 单击ECS图元，图元右侧有三个按钮，点击右侧中间按钮，进行全链路一键画图
- 左侧画图工具栏选择“支持实例”，里边的云服务支持实例关联，将其中一个云服务图元（例如弹性云服务器ECS）拖动至画布中，双击ECS图元，选择区域和资源类型查询该区域下的ECS实例资源，按需选择实例资源，然后单击画布或者单击右拉箭头关闭实例选择页面。
