部署架构画图

操作步骤

  1. 左侧导航树选择“架构设计”进入架构设计页面。
  2. 点击左上角“新建部署架构”,需要填写架构名称,选择架构类型(对画图无影响),填写描述,选择部署情况(对画图无影响)。

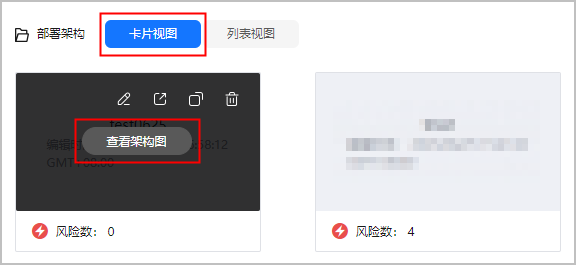

  3. 在“部署架构”列表中找到刚刚新建的部署架构图,鼠标放到架构图中央,单击“查看架构图”,进入架构图。
  4. 单击画图上方“浏览”开关打开编辑功能。
  5. 右侧提供了画图需要的基础图元和各云服务图元。
  6. 左侧画图工具栏选择“自动画图”,拖动“子网”图元到画图,双击“子网”图元,选择区域、虚拟私有云和子网后单击开始分析,可以自动识别并画出该子网下的资源信息并按照逻辑架构分层。开通VPC流日志之后还可以绘制出各资源之间的关联关系。
  7. 左侧画图工具栏选择“支持全链路”,里边的云服务支持全链路一键画图。
    • 将其中一个云服务图元(例如弹性云服务器ECS)拖动至画布中。

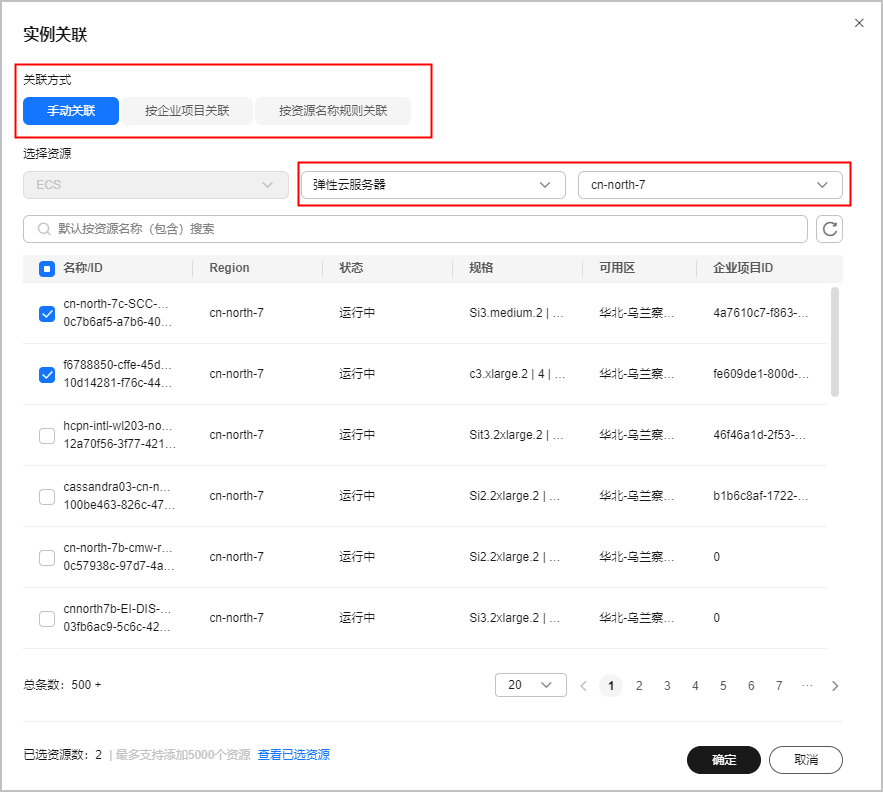

    • 双击ECS图元,选择区域和资源类型查询该区域下的ECS实例资源,按需选择实例资源,然后单击画布或者单击右拉箭头关闭实例选择页面。
    • 单击ECS图元,图元右侧有三个按钮,点击右侧中间按钮,进行全链路一键画图
  8. 左侧画图工具栏选择“支持实例”,里边的云服务支持实例关联,将其中一个云服务图元(例如弹性云服务器ECS)拖动至画布中,双击ECS图元,选择区域和资源类型查询该区域下的ECS实例资源,按需选择实例资源,然后单击画布或者单击右拉箭头关闭属性编辑页面。
