使用延迟绑定的云硬盘（csi-disk-topology）实现跨AZ调度

应用现状

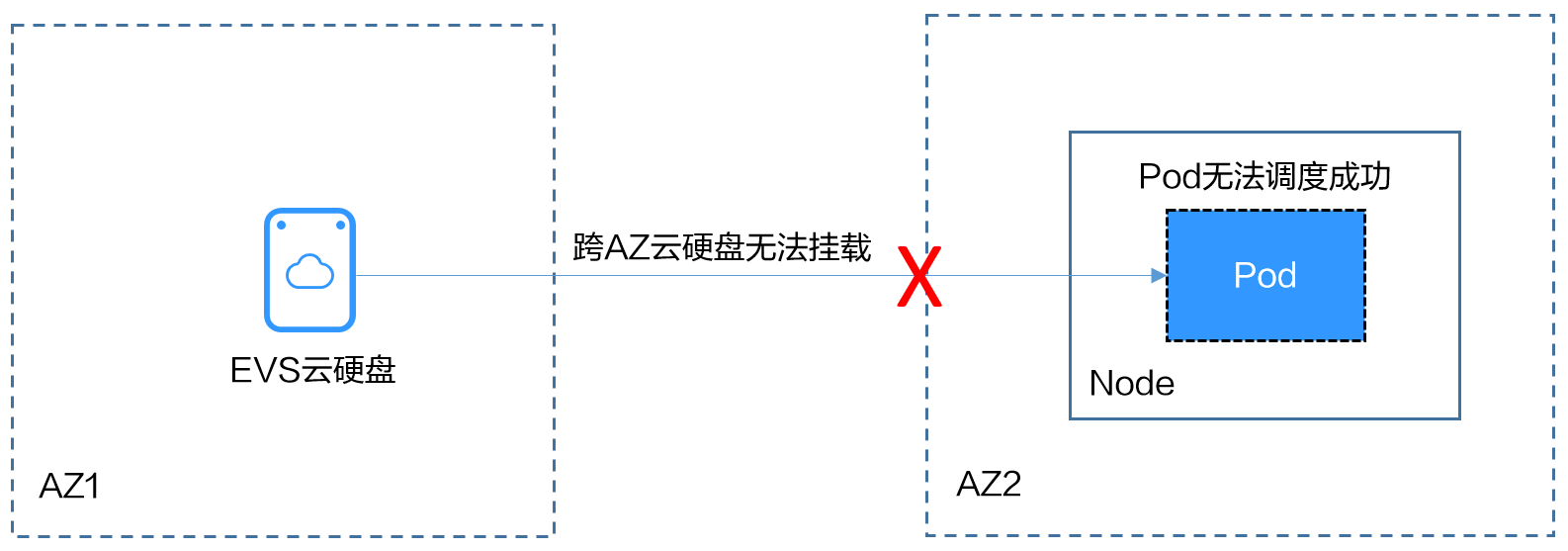

云硬盘使用在使用时无法实现跨AZ挂载，即AZ1的云硬盘无法挂载到AZ2的节点上。有状态工作负载调度时，如果使用csi-disk存储类，会立即创建PVC和PV（创建PV会同时创建云硬盘），然后PVC绑定PV。但是当集群节点位于多AZ下时，PVC创建的云硬盘可能会与Pod调度到的节点不在同一个AZ，导致Pod无法调度成功。

解决方案

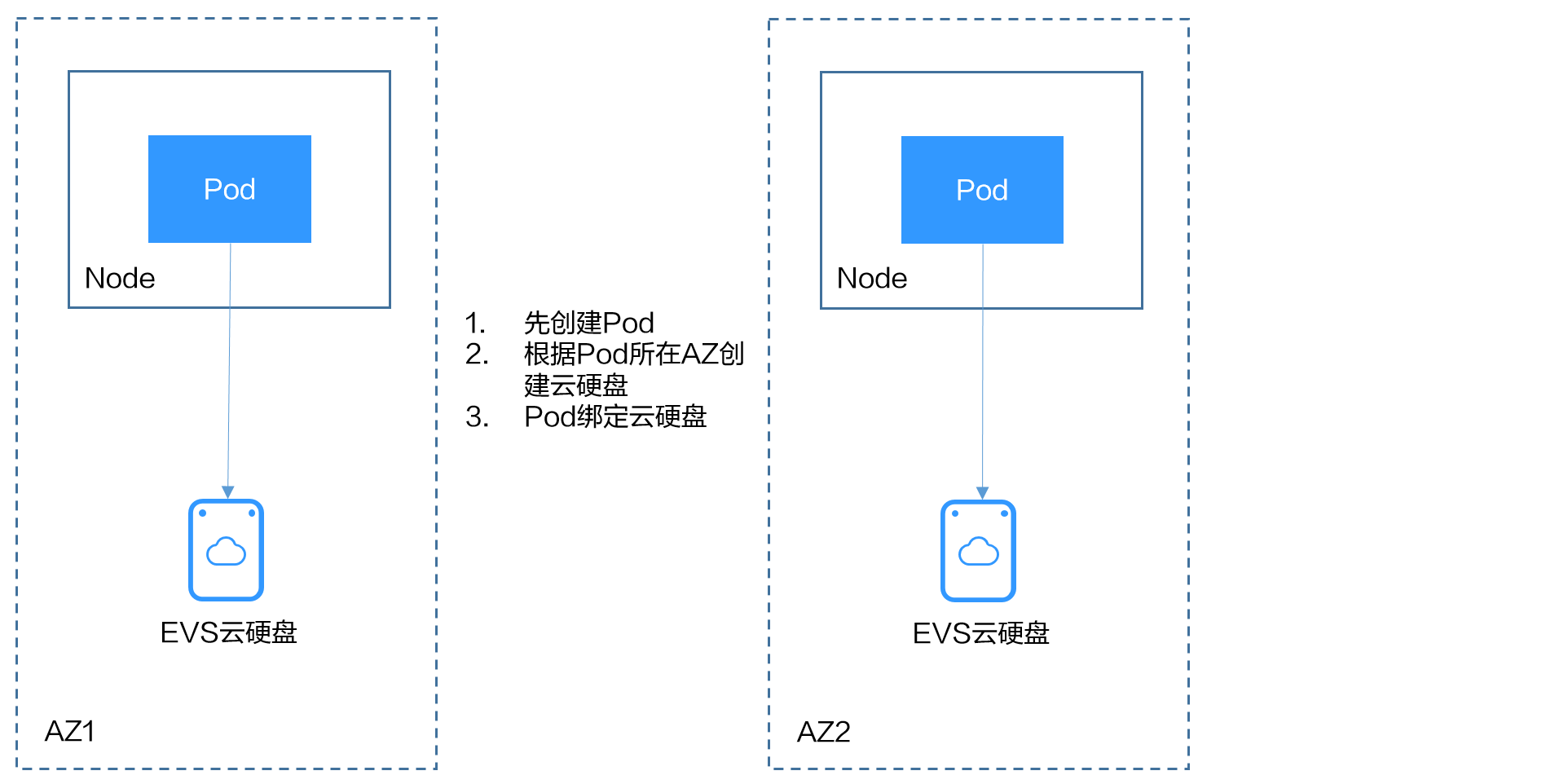

CCE提供了名为csi-disk-topology的StorageClass，也叫延迟绑定的云硬盘存储类型。使用csi-disk-topology创建PVC时，不会立即创建PV，而是等Pod先调度，然后根据Pod调度到节点的AZ信息再创建PV，在Pod所在节点同一个AZ创建云硬盘，这样确保云硬盘能够挂载，从而确保Pod调度成功。

节点多AZ情况下使用csi-disk导致Pod调度失败

创建一个3节点的集群，3个节点在不同AZ下。

使用csi-disk创建一个有状态应用，观察该应用的创建情况。

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: nginx
spec:
  serviceName: nginx                             # headless service的名称
  replicas: 4
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: container-0
          image: nginx:alpine
          resources:
            limits:
              cpu: 600m
              memory: 200Mi
            requests:
              cpu: 600m
              memory: 200Mi
          volumeMounts:                           # Pod挂载的存储
          - name:  data
            mountPath:  /usr/share/nginx/html     # 存储挂载到/usr/share/nginx/html
      imagePullSecrets:
        - name: default-secret
  volumeClaimTemplates:
  - metadata:
      name: data
      annotations:
        everest.io/disk-volume-type: SAS
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 1Gi
      storageClassName: csi-disk

有状态应用使用如下Headless Service。

apiVersion: v1
kind: Service       # 对象类型为Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
    - name: nginx     # Pod间通信的端口名称
      port: 80        # Pod间通信的端口号
  selector:
    app: nginx        # 选择标签为app:nginx的Pod
  clusterIP: None     # 必须设置为None，表示Headless Service

创建后查看PVC和Pod状态，如下所示，可以看到PVC都已经创建并绑定成功，而有一个Pod处于Pending状态。

# kubectl get pvc -owide
NAME           STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE   VOLUMEMODE
data-nginx-0   Bound    pvc-04e25985-fc93-4254-92a1-1085ce19d31e   1Gi        RWO            csi-disk       64s   Filesystem
data-nginx-1   Bound    pvc-0ae6336b-a2ea-4ddc-8f63-cfc5f9efe189   1Gi        RWO            csi-disk       47s   Filesystem
data-nginx-2   Bound    pvc-aa46f452-cc5b-4dbd-825a-da68c858720d   1Gi        RWO            csi-disk       30s   Filesystem
data-nginx-3   Bound    pvc-3d60e532-ff31-42df-9e78-015cacb18a0b   1Gi        RWO            csi-disk       14s   Filesystem

# kubectl get pod -owide
NAME      READY   STATUS    RESTARTS   AGE     IP             NODE            NOMINATED NODE   READINESS GATES
nginx-0   1/1     Running   0          2m25s   172.16.0.12    192.168.0.121   <none>           <none>
nginx-1   1/1     Running   0          2m8s    172.16.0.136   192.168.0.211   <none>           <none>
nginx-2   1/1     Running   0          111s    172.16.1.7     192.168.0.240   <none>           <none>
nginx-3   0/1     Pending   0          95s     <none>         <none>          <none>           <none>

查看这个Pod的事件信息，可以发现调度失败，没有一个可用的节点，其中两个节点是因为没有足够的CPU，一个是因为创建的云硬盘不是节点所在的可用区，Pod无法使用该云硬盘。

# kubectl describe pod nginx-3
Name:           nginx-3
...
Events:
  Type     Reason            Age   From               Message
  ----     ------            ----  ----               -------
  Warning  FailedScheduling  111s  default-scheduler  0/3 nodes are available: 3 pod has unbound immediate PersistentVolumeClaims.
  Warning  FailedScheduling  111s  default-scheduler  0/3 nodes are available: 3 pod has unbound immediate PersistentVolumeClaims.
  Warning  FailedScheduling  28s   default-scheduler  0/3 nodes are available: 1 node(s) had volume node affinity conflict, 2 Insufficient cpu.

查看PVC创建的云硬盘所在的可用区，发现data-nginx-3是在可用区1，而此时可用区1的节点没有资源，只有可用区3的节点有CPU资源，导致无法调度。由此可见PVC先绑定PV创建云硬盘会导致问题。

延迟绑定的云硬盘StorageClass

在集群中查看StorageClass，可以看到csi-disk-topology的绑定模式为WaitForFirstConsumer，表示等有Pod使用这个PVC时再创建PV并绑定，也就是根据Pod的信息创建PV以及底层存储资源。

# kubectl get storageclass
NAME                PROVISIONER                     RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
csi-disk            everest-csi-provisioner         Delete          Immediate              true                   156m
csi-disk-topology   everest-csi-provisioner         Delete          WaitForFirstConsumer   true                   156m
csi-nas             everest-csi-provisioner         Delete          Immediate              true                   156m
csi-obs             everest-csi-provisioner         Delete          Immediate              false                  156m

如上内容中VOLUMEBINDINGMODE列是在1.19版本集群中查看到的，1.17和1.15版本不显示这一列。

从csi-disk-topology的详情中也能看到绑定模式。

# kubectl describe sc csi-disk-topology
Name:                  csi-disk-topology
IsDefaultClass:        No
Annotations:           <none>
Provisioner:           everest-csi-provisioner
Parameters:            csi.storage.k8s.io/csi-driver-name=disk.csi.everest.io,csi.storage.k8s.io/fstype=ext4,everest.io/disk-volume-type=SAS,everest.io/passthrough=true
AllowVolumeExpansion:  True
MountOptions:          <none>
ReclaimPolicy:         Delete
VolumeBindingMode:     WaitForFirstConsumer
Events:                <none>

下面创建csi-disk和csi-disk-topology两种类型的PVC，观察两者之间的区别。

  • csi-disk
    apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name:  disk
  annotations:
    everest.io/disk-volume-type: SAS
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: csi-disk        # StorageClass
  • csi-disk-topology
    apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name:  topology
  annotations:
    everest.io/disk-volume-type: SAS
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: csi-disk-topology        # StorageClass

创建并查看，如下所示，可以发现csi-disk已经是Bound也就是绑定状态，而csi-disk-topology是Pending状态。

# kubectl create -f pvc1.yaml
persistentvolumeclaim/disk created
# kubectl create -f pvc2.yaml
persistentvolumeclaim/topology created
# kubectl get pvc
NAME           STATUS    VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS        AGE
disk           Bound     pvc-88d96508-d246-422e-91f0-8caf414001fc   10Gi       RWO            csi-disk            18s
topology       Pending                                                                        csi-disk-topology   2s

查看topology PVC的详情，可以在事件中看到“waiting for first consumer to be created before binding”，意思是等使用PVC的消费者也就是Pod创建后再绑定。

# kubectl describe pvc topology
Name:          topology
Namespace:     default
StorageClass:  csi-disk-topology
Status:        Pending
Volume:
Labels:        <none>
Annotations:   everest.io/disk-volume-type: SAS
Finalizers:    [kubernetes.io/pvc-protection]
Capacity:
Access Modes:
VolumeMode:    Filesystem
Used By:       <none>
Events:
  Type    Reason                Age               From                         Message
  ----    ------                ----              ----                         -------
  Normal  WaitForFirstConsumer  5s (x3 over 30s)  persistentvolume-controller  waiting for first consumer to be created before binding

创建工作负载使用该PVC，其中申明PVC名称的地方填写topology，如下所示。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:alpine
        name: container-0
        volumeMounts:
        - mountPath: /tmp                                # 挂载路径
          name: topology-example
      restartPolicy: Always
      volumes:
      - name: topology-example
        persistentVolumeClaim:
          claimName:  topology                       # PVC的名称

创建完成后查看PVC的详情，可以看到此时已经绑定成功。

# kubectl describe pvc topology
Name:          topology
Namespace:     default
StorageClass:  csi-disk-topology
Status:        Bound
....
Used By:       nginx-deployment-fcd9fd98b-x6tbs
Events:
  Type    Reason                 Age                   From                                                                                                  Message
  ----    ------                 ----                  ----                                                                                                  -------
  Normal  WaitForFirstConsumer   84s (x26 over 7m34s)  persistentvolume-controller                                                                           waiting for first consumer to be created before binding
  Normal  Provisioning           54s                   everest-csi-provisioner_everest-csi-controller-7965dc48c4-5k799_2a6b513e-f01f-4e77-af21-6d7f8d4dbc98  External provisioner is provisioning volume for claim "default/topology"
  Normal  ProvisioningSucceeded  52s                   everest-csi-provisioner_everest-csi-controller-7965dc48c4-5k799_2a6b513e-f01f-4e77-af21-6d7f8d4dbc98  Successfully provisioned volume pvc-9a89ea12-4708-4c71-8ec5-97981da032c9

节点多AZ情况下使用csi-disk-topology

下面使用csi-disk-topology创建有状态应用，将上面应用改为使用csi-disk-topology。

  volumeClaimTemplates:
  - metadata:
      name: data
      annotations:
        everest.io/disk-volume-type: SAS
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 1Gi
      storageClassName: csi-disk-topology

创建后查看PVC和Pod状态，如下所示，可以看到PVC和Pod都能创建成功，nginx-3这个Pod是创建在可用区3这个节点上。

# kubectl get pvc -owide
NAME           STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS        AGE   VOLUMEMODE
data-nginx-0   Bound    pvc-43802cec-cf78-4876-bcca-e041618f2470   1Gi        RWO            csi-disk-topology   55s   Filesystem
data-nginx-1   Bound    pvc-fc942a73-45d3-476b-95d4-1eb94bf19f1f   1Gi        RWO            csi-disk-topology   39s   Filesystem
data-nginx-2   Bound    pvc-d219f4b7-e7cb-4832-a3ae-01ad689e364e   1Gi        RWO            csi-disk-topology   22s   Filesystem
data-nginx-3   Bound    pvc-b54a61e1-1c0f-42b1-9951-410ebd326a4d   1Gi        RWO            csi-disk-topology   9s    Filesystem

# kubectl get pod -owide
NAME      READY   STATUS    RESTARTS   AGE   IP             NODE            NOMINATED NODE   READINESS GATES
nginx-0   1/1     Running   0          65s   172.16.1.8     192.168.0.240   <none>           <none>
nginx-1   1/1     Running   0          49s   172.16.0.13    192.168.0.121   <none>           <none>
nginx-2   1/1     Running   0          32s   172.16.0.137   192.168.0.211   <none>           <none>
nginx-3   1/1     Running   0          19s   172.16.1.9     192.168.0.240   <none>           <none>
