自定义StorageClass

应用现状

CCE中使用存储时,最常见的方法是创建PVC时通过指定StorageClassName定义要创建存储的类型,如下所示,使用PVC申请一个SAS(高I/O)类型云硬盘/块存储。

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-evs-example
  namespace: default
  annotations:
    everest.io/disk-volume-type: SAS
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
  storageClassName: csi-disk

可以看到在CCE中如果需要指定云硬盘的类型,是通过everest.io/disk-volume-type: SAS字段指定,这里SAS是云硬盘的类型,代表高I/O,还有SSD(超高I/O)可以指定。

这种写法在如下几种场景下存在问题:

  • 部分用户觉得使用everest.io/disk-volume-type指定云硬盘类型比较繁琐,希望只通过StorageClassName指定。
  • 部分用户是从自建Kubernetes或其他Kubernetes服务切换到CCE,已经写了很多应用的YAML文件,这些YAML文件中通过不同StorageClassName指定不同类型存储,迁移到CCE上时,使用存储就需要修改大量YAML文件或Helm Chart包,这非常繁琐且容易出错。
  • 部分用户希望能够设置默认的StorageClassName,所有应用都使用默认存储类型,在YAML中不用指定StorageClassName也能按创建默认类型存储。

解决方案

本文介绍在CCE中自定义StorageClass的方法,并介绍设置默认StorageClass的方法,通过不同StorageClassName指定不同类型存储。

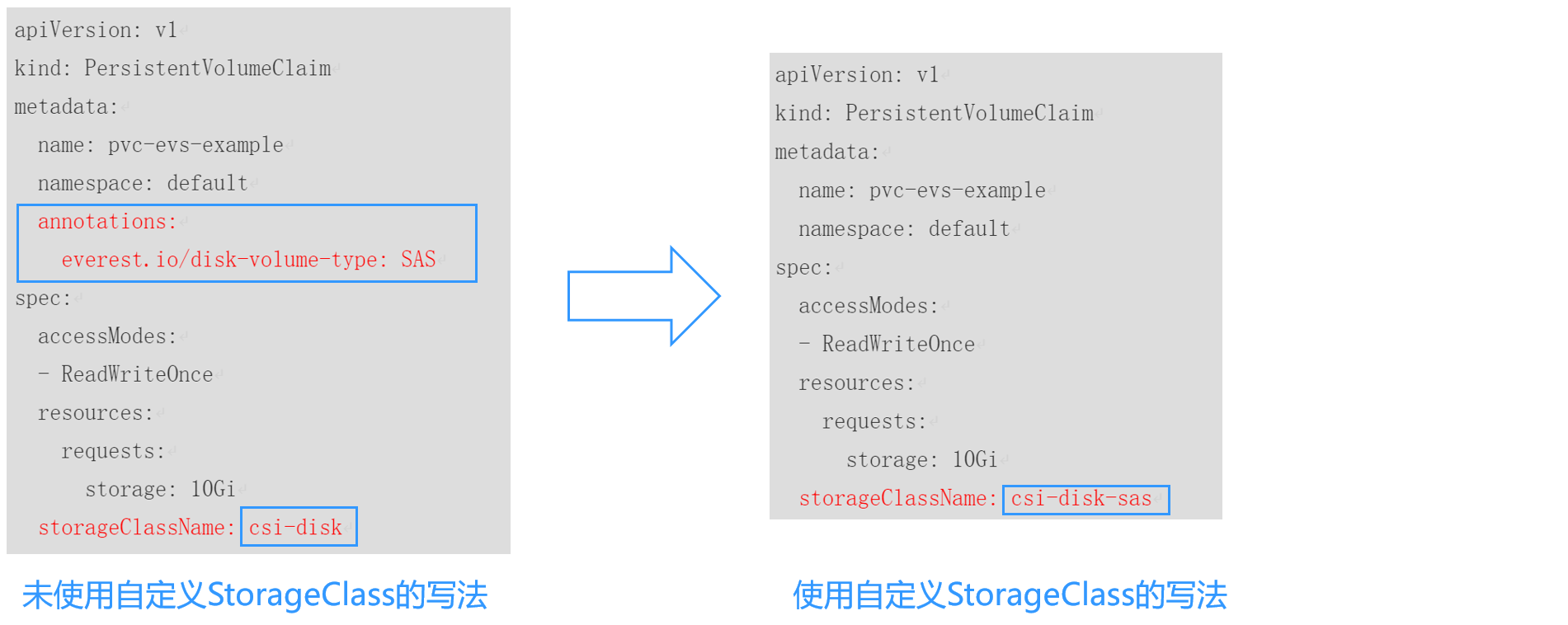

  • 对于第一个问题:可以将SAS、SSD类型云硬盘分别定义一个StorageClass,比如定义一个名为csi-disk-sas的StorageClass,这个StorageClass创建SAS类型的存储,则前后使用的差异如下图所示,编写YAML时只需要指定StorageClassName,符合特定用户的使用习惯。

  • 对于第二个问题:可以定义与用户现有YAML中相同名称的StorageClass,这样可以省去修改YAML中StorageClassName的工作。
  • 对于第三个问题:可以设置默认的StorageClass,则YAML中无需指定StorageClassName也能创建存储,按如下写法即可。
    apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      name: pvc-evs-example
      namespace: default
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 10Gi

CCE默认存储类

目前CCE默认提供csi-disk、csi-nas、csi-obs等StorageClass,在声明PVC时使用对应StorageClassName,就可以自动创建对应类型PV,并自动创建底层的存储资源。

执行如下kubectl命令即可查询CCE提供的默认StorageClass。您可以使用CCE提供的CSI插件自定义创建StorageClass。

# kubectl get sc
NAME                PROVISIONER                     AGE
csi-disk            everest-csi-provisioner         17d          # 云硬盘
csi-disk-topology   everest-csi-provisioner         17d          # 延迟创建的云硬盘
csi-nas             everest-csi-provisioner         17d          # 文件存储 1.0
csi-obs             everest-csi-provisioner         17d          # 对象存储
csi-sfsturbo        everest-csi-provisioner         17d          # 极速文件存储
每个StorageClass都包含了动态制备PersistentVolume时会使用到的默认参数。如以下云硬盘存储类的示例:
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: csi-disk
provisioner: everest-csi-provisioner
parameters:
  csi.storage.k8s.io/csi-driver-name: disk.csi.everest.io
  csi.storage.k8s.io/fstype: ext4
  everest.io/disk-volume-type: SAS
  everest.io/passthrough: 'true'
reclaimPolicy: Delete
allowVolumeExpansion: true
volumeBindingMode: Immediate
表1 关键参数说明

参数

描述

provisioner

存储资源提供商,CCE均由everest插件提供,此处只能填写everest-csi-provisioner。

parameters

存储参数,不同类型的存储支持的参数不同。详情请参见表2

reclaimPolicy

用来指定创建PV的persistentVolumeReclaimPolicy字段值,支持Delete和Retain。如果StorageClass 对象被创建时没有指定reclaimPolicy,它将默认为Delete。

  • Delete:表示动态创建的PV,在PVC销毁的时候PV也会自动销毁。
  • Retain:表示动态创建的PV,在PVC销毁的时候PV不会自动销毁。

allowVolumeExpansion

定义由此存储类创建的PV是否支持动态扩容,默认为false。是否能动态扩容是由底层存储插件来实现的,这里只是一个开关。

volumeBindingMode

表示卷绑定模式,即动态创建PV的时间,分为立即创建和延迟创建。

  • Immediate:创建PVC时完成PV绑定和动态创建。
  • WaitForFirstConsumer:延迟PV的绑定和创建,当在工作负载中使用该PVC时才执行PV创建和绑定流程。

mountOptions

该字段需要底层存储支持,如果不支持挂载选项,却指定了挂载选项,会导致创建PV操作失败。

表2 parameters参数说明

存储类型

参数

是否必选

描述

云硬盘

csi.storage.k8s.io/csi-driver-name

驱动类型,使用云硬盘类型时,参数取值固定为“disk.csi.everest.io”

csi.storage.k8s.io/fstype

使用云硬盘时,支持的参数值为“ext4”

everest.io/disk-volume-type

云硬盘类型,全大写。
  • SAS:高I/O
  • SSD:超高I/O

everest.io/passthrough

参数取值固定为“true”,表示云硬盘的设备类型为SCSI类型。不允许设置为其他值。

极速文件存储

csi.storage.k8s.io/csi-driver-name

驱动类型,使用极速文件存储类型时,参数取值固定为“sfsturbo.csi.everest.io”

csi.storage.k8s.io/fstype

使用极速文件存储时,支持的参数值为“nfs”

everest.io/share-access-to

集群所在VPC ID。

everest.io/share-expand-type

扩展类型,默认值为“bandwidth”,表示增强型的文件系统。该字段不起作用。

everest.io/share-source

参数取值固定为“sfs-turbo”

everest.io/share-volume-type

极速文件存储类型,默认值为“STANDARD”,表示标准型和标准型增强版。该字段不起作用。

对象存储

csi.storage.k8s.io/csi-driver-name

驱动类型,使用对象存储类型时,参数取值固定为“obs.csi.everest.io”

csi.storage.k8s.io/fstype

实例类型,支持的参数值为“s3fs”“obsfs”

  • obsfs:并行文件系统。
  • s3fs:对象桶。

everest.io/obs-volume-type

对象存储类型。

  • fsType设置为s3fs时,支持STANDARD(标准桶)、WARM(低频访问桶)。
  • fsType设置为obsfs时,该字段不起作用。

自定义StorageClass

自定义高I/O类型StorageClass,使用YAML描述如下,这里取名为csi-disk-sas,指定云硬盘类型为SAS,即高I/O。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-disk-sas                          # 高IO StorageClass名字,用户可自定义
parameters:
  csi.storage.k8s.io/csi-driver-name: disk.csi.everest.io
  csi.storage.k8s.io/fstype: ext4
  everest.io/disk-volume-type: SAS            # 云硬盘高I/O类型,用户不可自定义
  everest.io/passthrough: "true"
provisioner: everest-csi-provisioner
reclaimPolicy: Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true                    # true表示允许扩容

超高I/O类型StorageClass,这里取名为csi-disk-ssd,指定云硬盘类型为SSD,即超高I/O。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-disk-ssd                       # 超高I/O StorageClass名字,用户可自定义
parameters:
  csi.storage.k8s.io/csi-driver-name: disk.csi.everest.io
  csi.storage.k8s.io/fstype: ext4
  everest.io/disk-volume-type: SSD         # 云硬盘超高I/O类型,用户不可自定义
  everest.io/passthrough: "true"
provisioner: everest-csi-provisioner
reclaimPolicy: Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true

reclaimPolicy:底层云存储的回收策略,支持Delete、Retain回收策略。

  • Delete:删除PVC,PV资源与云硬盘均被删除。
  • Retain:删除PVC,PV资源与底层存储资源均不会被删除,需要手动删除回收。PVC删除后PV资源状态为“已释放(Released)”,不能直接再次被PVC绑定使用。

此处设置的回收策略对SFS Turbo类型的存储无影响。

如果数据安全性要求较高,建议使用Retain以免误删数据。

定义完之后,使用kubectl create命令创建。

# kubectl create -f sas.yaml
storageclass.storage.k8s.io/csi-disk-sas created
# kubectl create -f ssd.yaml
storageclass.storage.k8s.io/csi-disk-ssd created

再次查询StorageClass,回显如下,可以看到多了两个类型的StorageClass。

# kubectl get sc
NAME                PROVISIONER                     AGE
csi-disk            everest-csi-provisioner         17d
csi-disk-sas        everest-csi-provisioner         2m28s
csi-disk-ssd        everest-csi-provisioner         16s
csi-disk-topology   everest-csi-provisioner         17d
csi-nas             everest-csi-provisioner         17d
csi-obs             everest-csi-provisioner         17d
csi-sfsturbo        everest-csi-provisioner         17d

其他类型存储自定义方法类似,可以使用 kubectl 获取YAML,在YAML基础上根据需要修改。

  • 文件存储
    # kubectl get sc csi-nas -oyaml
    kind: StorageClass
    apiVersion: storage.k8s.io/v1
    metadata:
      name: csi-nas
    provisioner: everest-csi-provisioner
    parameters:
      csi.storage.k8s.io/csi-driver-name: nas.csi.everest.io
      csi.storage.k8s.io/fstype: nfs
      everest.io/share-access-level: rw
      everest.io/share-access-to: 5e3864c6-e78d-4d00-b6fd-de09d432c632   # 集群所在VPC ID
      everest.io/share-is-public: 'false'
      everest.io/zone: xxxxx          # 可用区
    reclaimPolicy: Delete
    allowVolumeExpansion: true
    volumeBindingMode: Immediate
  • 对象存储
    # kubectl get sc csi-obs -oyaml
    kind: StorageClass
    apiVersion: storage.k8s.io/v1
    metadata:
      name: csi-obs
    provisioner: everest-csi-provisioner
    parameters:
      csi.storage.k8s.io/csi-driver-name: obs.csi.everest.io
      csi.storage.k8s.io/fstype: s3fs           # 对象存储文件类型,s3fs是对象桶,obsfs是并行文件系统
      everest.io/obs-volume-type: STANDARD      # OBS桶的存储类别
    reclaimPolicy: Delete
    volumeBindingMode: Immediate

指定StorageClass的企业项目

CCE支持使用存储类创建云硬盘和对象存储类型PVC时指定企业项目,将创建的存储资源(云硬盘和对象存储)归属于指定的企业项目下,企业项目可选为集群所属的企业项目或default企业项目

若不指定企业项目,则创建的存储资源默认使用存储类StorageClass中指定的企业项目,CCE提供的 csi-disk 和 csi-obs 存储类,所创建的存储资源属于default企业项目。

如果您希望通过StorageClass创建的存储资源能与集群在同一个企业项目,则可以自定义StorageClass,并指定企业项目ID,如下所示。

该功能需要everest插件升级到1.2.33及以上版本。

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: csi-disk-epid      # 自定义名称
provisioner: everest-csi-provisioner
parameters:
  csi.storage.k8s.io/csi-driver-name: disk.csi.everest.io
  csi.storage.k8s.io/fstype: ext4
  everest.io/disk-volume-type: SAS
  everest.io/enterprise-project-id: 86bfc701-9d9e-4871-a318-6385aa368183  # 指定企业项目id
  everest.io/passthrough: 'true'
reclaimPolicy: Delete
allowVolumeExpansion: true
volumeBindingMode: Immediate

指定默认StorageClass

您还可以指定某个StorageClass作为默认StorageClass,这样在创建PVC时不指定StorageClassName就会使用默认StorageClass创建。

例如将csi-disk-ssd指定为默认StorageClass,则可以按如下方式设置。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: csi-disk-ssd
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"   # 指定集群中默认的StorageClass,一个集群中只能有一个默认的StorageClass
parameters:
  csi.storage.k8s.io/csi-driver-name: disk.csi.everest.io
  csi.storage.k8s.io/fstype: ext4
  everest.io/disk-volume-type: SSD
  everest.io/passthrough: "true"
provisioner: everest-csi-provisioner
reclaimPolicy: Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true

先删除之前创建的csi-disk-ssd,再使用kubectl create命令重新创建,然后再查询StorageClass,显示如下。

# kubectl delete sc csi-disk-ssd
storageclass.storage.k8s.io "csi-disk-ssd" deleted
# kubectl create -f ssd.yaml
storageclass.storage.k8s.io/csi-disk-ssd created
# kubectl get sc
NAME                     PROVISIONER                     AGE
csi-disk                 everest-csi-provisioner         17d
csi-disk-sas             everest-csi-provisioner         114m
csi-disk-ssd (default)   everest-csi-provisioner         9s
csi-disk-topology        everest-csi-provisioner         17d
csi-nas                  everest-csi-provisioner         17d
csi-obs                  everest-csi-provisioner         17d
csi-sfsturbo             everest-csi-provisioner         17d

配置验证

  • 使用csi-disk-sas创建PVC。
    apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      name:  sas-disk
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 10Gi
      storageClassName: csi-disk-sas

    创建并查看详情,如下所示,可以发现能够创建,且StorageClass显示为csi-disk-sas

    # kubectl create -f sas-disk.yaml
    persistentvolumeclaim/sas-disk created
    # kubectl get pvc
    NAME       STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
    sas-disk   Bound    pvc-6e2f37f9-7346-4419-82f7-b42e79f7964c   10Gi       RWO            csi-disk-sas   24s
    # kubectl get pv
    NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                     STORAGECLASS   REASON   AGE
    pvc-6e2f37f9-7346-4419-82f7-b42e79f7964c   10Gi       RWO            Delete           Bound       default/sas-disk          csi-disk-sas            30s

    在CCE控制台界面上查看PVC详情,在“PV详情”页签下可以看到磁盘类型是高I/O。

  • 不指定StorageClassName,使用默认配置,如下所示,并未指定storageClassName。
    apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      name:  ssd-disk
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 10Gi

    创建并查看,可以看到PVC ssd-disk的StorageClass为csi-disk-ssd,说明默认使用了csi-disk-ssd。

    # kubectl create -f ssd-disk.yaml
    persistentvolumeclaim/ssd-disk created
    # kubectl get pvc
    NAME       STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
    sas-disk   Bound    pvc-6e2f37f9-7346-4419-82f7-b42e79f7964c   10Gi       RWO            csi-disk-sas   16m
    ssd-disk   Bound    pvc-4d2b059c-0d6c-44af-9994-f74d01c78731   10Gi       RWO            csi-disk-ssd   10s
    # kubectl get pv
    NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                     STORAGECLASS   REASON   AGE
    pvc-4d2b059c-0d6c-44af-9994-f74d01c78731   10Gi       RWO            Delete           Bound       default/ssd-disk          csi-disk-ssd            15s
    pvc-6e2f37f9-7346-4419-82f7-b42e79f7964c   10Gi       RWO            Delete           Bound       default/sas-disk          csi-disk-sas            17m

    在CCE控制台界面上查看PVC详情,在“PV详情”页签下可以看到磁盘类型是超高I/O。
