负载感知调度

Volcano调度器提供节点CPU、Memory的负载感知调度能力，感知集群内节点CPU、Memory的负载情况，将Pod优先调度到负载较低的节点，实现节点负载均衡，避免出现因单个节点负载过高而导致的应用程序或节点故障。

前提条件

已创建v1.21及以上版本的集群，详情请参见购买Standard集群。
已安装Volcano 1.11.14及以上版本的插件，详情请参见Volcano调度器。
已安装CCE云原生监控插件（kube-prometheus-stack），并选择server模式，详情请参见云原生监控插件。

功能介绍

原生Kubernetes调度器只能基于资源的申请值进行调度，然而Pod的真实资源使用率，往往与其所申请资源的Request/Limit差异很大，这直接导致了集群负载不均的问题：

集群中的部分节点，资源的真实使用率远低于资源申请值的分配率，却没有被调度更多的Pod，这造成了比较大的资源浪费。
集群中的另外一些节点，其资源的真实使用率事实上已经过载，却无法为调度器所感知到，这极大可能影响到业务的稳定性。

Volcano提供基于真实负载调度的能力，在资源满足的情况下，Pod优先被调度至真实负载低的节点，集群各节点负载趋于均衡。

随着集群状态，工作负载流量与请求的动态变化，节点的利用率也在实时变化，为防止Pod调度完成后，集群再次出现负载极端不均衡的情况下，Volcano同时提供重调度能力，通过负载感知和热点打散重调度结合使用，可以获得集群最佳的负载均衡效果。关于热点打散重调度能力的使用请参见重调度（Descheduler）。

工作原理

负载感知调度能力由Volcano与CCE云原生监控插件配合完成，开启该能力时，按照Prometheus adapt规则定义负载感知调度所需的CPU、Memory指标信息，CCE云原生监控系统按照定义的指标规则采集并保存各节点的CPU、Memory的真实负载信息，Volcano根据CCE云原生监控系统提供的CPU、Memory真实负载信息对节点进行打分排序，优先选择负载更低的节点参与调度。

负载感知调度能力考虑CPU和Memory两个维度，采用加权平均的方式对个节点打分，包括CPU、Memory资源维度权重和负载感知策略自身权重，优先选择得分最高的节点参与调度。CPU、Memory和插件自身权重可以通过“配置中心>调度配置”自定义配置。

节点得分计算公式：负载感知策略权重 *（（1 - CPU资源利用率） * CPU权重 + （1 - Memory资源利用率） * 内存权重）/（CPU权重 + 内存权重）

CPU资源利用率：所有节点最近10分钟的CPU平均利用率，采集频率可通过Prometheus adapt规则进行修改。
Memory资源利用率：所有节点最近10分钟的Memory平均利用率

设置负载感知调度

集群通过Metrics API提供资源指标，并添加自定义指标采集规则。

安装CCE云原生监控插件后，开启CCE云原生监控插件通过Metrics API提供资源指标的能力，详情请参见通过Metrics API提供资源指标。

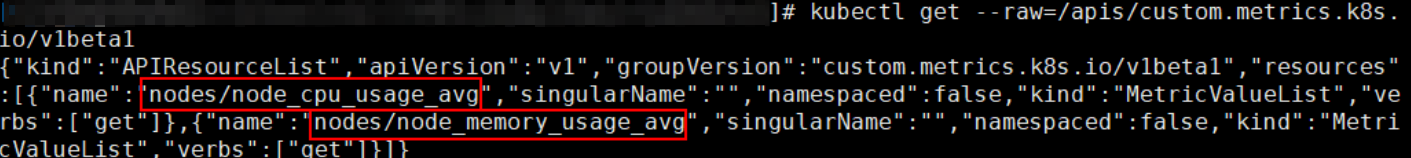

添加自定义指标采集规则，详情请参见使用自定义指标创建HPA策略。自定义指标采集规则如下，红色为本次添加的指标采集规则，黑色为已有规则，在已有规则基础上添加红色规则即可。

rules:
  - seriesQuery: '{__name__=~"node_cpu_seconds_total"}'
    resources:
      overrides:
        instance:
          resource: node
    name:
      matches: node_cpu_seconds_total
      as: node_cpu_usage_avg
    metricsQuery: avg_over_time((1 - avg (irate(<<.Series>>{mode="idle"}[5m])) by (instance))[10m:30s])
  - seriesQuery: '{__name__=~"node_memory_MemTotal_bytes"}'
    resources:
      overrides:
        instance:
          resource: node
    name:
      matches: node_memory_MemTotal_bytes
      as: node_memory_usage_avg
    metricsQuery: avg_over_time(((1-node_memory_MemAvailable_bytes/<<.Series>>))[10m:30s])
resourceRules:
  cpu:
    containerQuery: sum(rate(container_cpu_usage_seconds_total{<<.LabelMatchers>>,container!="",pod!=""}[1m])) by (<<.GroupBy>>)
    nodeQuery: sum(rate(container_cpu_usage_seconds_total{<<.LabelMatchers>>, id='/'}[1m])) by (<<.GroupBy>>)
    resources:
      overrides:
        instance:
          resource: node
        namespace:
          resource: namespace
        pod:
          resource: pod
    containerLabel: container
  memory:
    containerQuery: sum(container_memory_working_set_bytes{<<.LabelMatchers>>,container!="",pod!=""}) by (<<.GroupBy>>)
    nodeQuery: sum(container_memory_working_set_bytes{<<.LabelMatchers>>,id='/'}) by (<<.GroupBy>>)
    resources:
      overrides:
        instance:
          resource: node
        namespace:
          resource: namespace
        pod:
          resource: pod
    containerLabel: container
  window: 1m

CPU平均利用率采集规则
- node_cpu_usage_avg：表示节点的CPU平均利用率，该指标名不可修改。

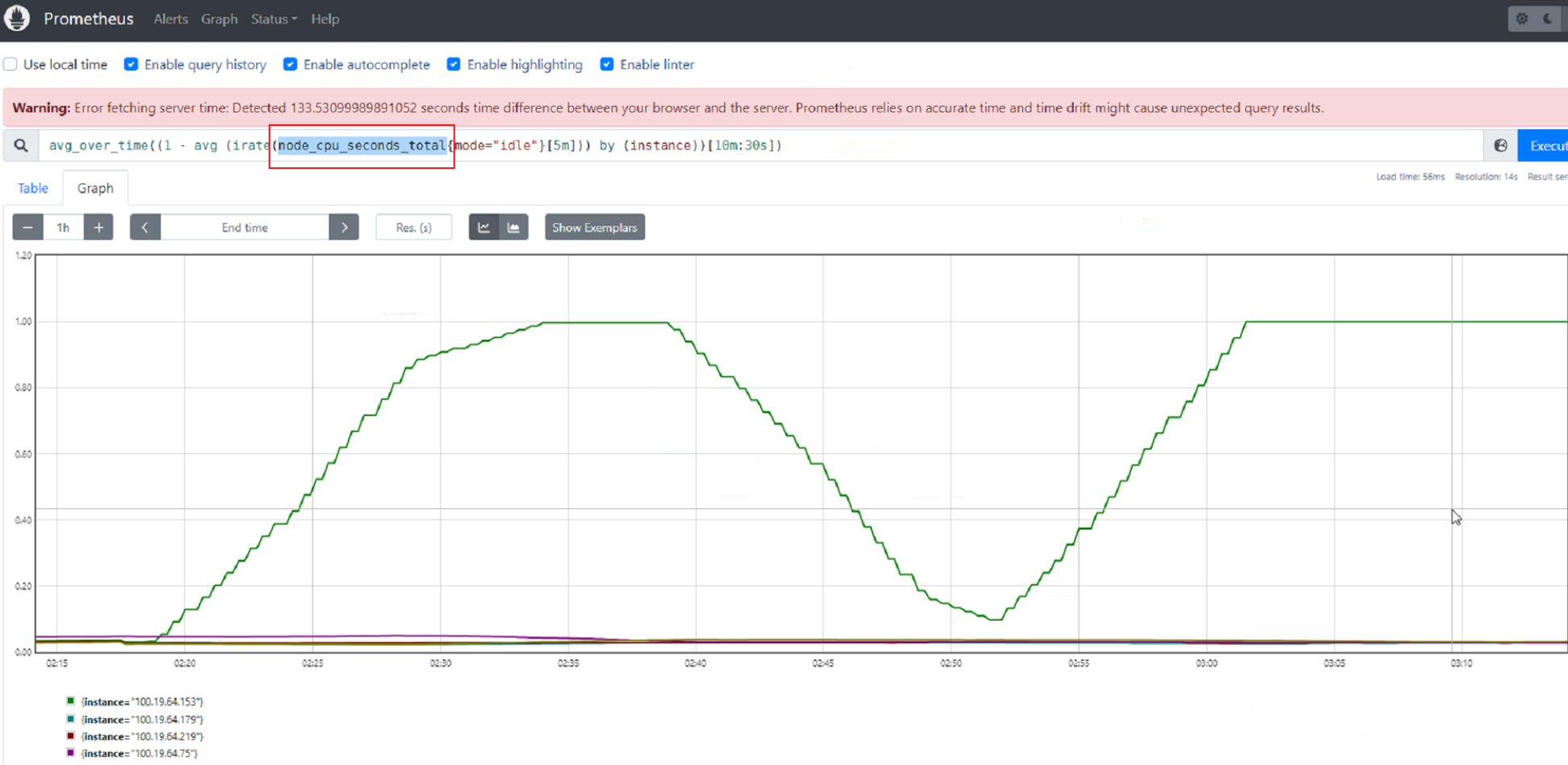

- metricsQuery: avg_over_time((1 - avg (irate(<<.Series>>{mode="idle"}[5m])) by (instance))[10m:30s])：为节点CPU平均利用率的查询语句。
  当前metricsQuery表示查询所有节点最近10分钟的CPU平均利用率，如果希望调整平均值的计算周期为最近5分钟或者30分钟，可以修改上述标红的10m为5m或者30m即可。
Memory平均利用率采集规则
- node_memory_usage_avg：表示节点的Memory利用率，该指标名不可修改。
- metricsQuery: avg_over_time(((1-node_memory_MemAvailable_bytes/<<.Series>>))[10m:30s])：为节点Memory平均利用率的查询语句。
  当前metricsQuery表示查询所有节点最近10分钟的Memory平均利用率，如果希望调整平均值的计算周期为最近5分钟或者30分钟，可以修改上述标红的10m为5m或者30m即可。

开启负载感知调度能力。

安装Volcano后，您可通过“配置中心 > 调度配置”选择开启或关闭负载感知调度能力，默认关闭。

登录CCE控制台。
单击集群名称进入集群，在左侧选择“配置中心”，在右侧选择“调度配置”页签。

在“资源利用率优化调度”配置中，修改负载感知调度配置。

为达到最优的负载感知调度效果，可以选择关闭装箱（binpack）策略。装箱策略（binpack）根据Pod的Request资源信息，将Pod优先调度到资源消耗较多的节点，在一定程度上会影响负载感知调度的效果。多种策略的结合使用案例可参考资源利用率优化调度配置案例。

参数	说明	默认值
负载感知调度策略权重	增大该权重值，可提高负载感知策略在整体调度中的影响力。	5
CPU权重	增大该权重值，优先均衡CPU资源。	1
内存权重	增大该权重值，优先均衡内存资源。	1
真实负载阈值生效方式	软约束：节点CPU、内存真实负载达到阈值后，新的任务优先被分配至真实负载未达到阈值的节点，但是该节点依然允许调度。硬约束：节点CPU、内存真实负载达到阈值后，该节点不允许调度新的任务。	硬约束
CPU真实负载阈值	节点CPU真实利用率超过该阈值后，会根据真实负载阈值生效方式，将工作负载优先或强制调度到其他节点。	80
内存真实负载阈值	节点内存真实利用率超过该阈值后，会根据真实负载阈值生效方式，将工作负载优先或强制调度到其他节点。	80
