数据盘空间分配说明

设置数据盘空间分配

在创建节点时，您需要配置节点数据盘，您可单击“展开高级配置”，自定义节点数据盘的空间分配。

• 容器引擎空间分配：
  • 指定磁盘空间：CCE将数据盘空间默认划分为两块，一块用于存放容器引擎 (Docker/Containerd) 工作目录、容器镜像的数据和镜像元数据；另一块用于Kubelet组件和EmptyDir临时存储等。容器引擎空间的剩余容量将会影响镜像下载和容器的启动及运行。
    • 容器引擎和容器镜像空间（默认占90%）：用于容器运行时工作目录、存储容器镜像数据以及镜像元数据。
    • Kubelet组件和EmptyDir临时存储（默认占10%）：用于存储Pod配置文件、密钥以及临时存储EmptyDir等挂载数据。


    当“容器引擎和容器镜像空间”和“Kubelet组件和EmptyDir临时存储空间”分配比例之和不满100%时，剩余空间将分配给用户数据使用，您可以将其挂载到指定路径下。挂载路径请填写业务目录路径，不可设置为空或根目录等操作系统关键路径。

• Pod容器空间分配：即容器的basesize设置，每个工作负载下的容器组 Pod 占用的磁盘空间设置上限（包含容器镜像占用的空间）。合理的配置可避免容器组无节制使用磁盘空间导致业务异常。建议此值不超过容器引擎空间的 80%。该参数与节点操作系统和容器存储Rootfs相关，部分场景下不支持设置。详情请参见操作系统与容器存储Rootfs对应关系。
• 写入模式：
  • 线性：线性逻辑卷是将一个或多个物理卷整合为一个逻辑卷，实际写入数据时会先往一个基本物理卷上写入，当存储空间占满时再往另一个基本物理卷写入。
  • 条带化：有两块以上数据盘时才可支持选择条带化模式。创建逻辑卷时指定条带化，当实际写入数据时会将连续数据分成大小相同的块，然后依次存储在多个物理卷上，实现数据的并发读写从而提高读写性能。条带化模式的存储池不支持扩容。

容器引擎空间分配

对于容器引擎和Kubelet不共享磁盘空间的节点，数据盘根据容器存储Rootfs不同具有两种划分方式（以100G大小为例）：Device Mapper类型和OverlayFS类型。不同操作系统对应的容器存储Rootfs请参见操作系统与容器存储Rootfs对应关系。

• Device Mapper类型存储Rootfs
  其中默认占90%的容器引擎和容器镜像空间又可分为以下两个部分：

  • 其中/var/lib/docker用于Docker工作目录，默认占比20%，其空间大小 = 数据盘空间 * 90% * 20%
  • thinpool用于存储容器镜像数据、镜像元数据以及容器使用的磁盘空间，默认占比为80%，其空间大小 = 数据盘空间 * 90% * 80%

    thinpool是动态挂载，在节点上使用df -h命令无法查看到，使用lsblk命令可以查看到。

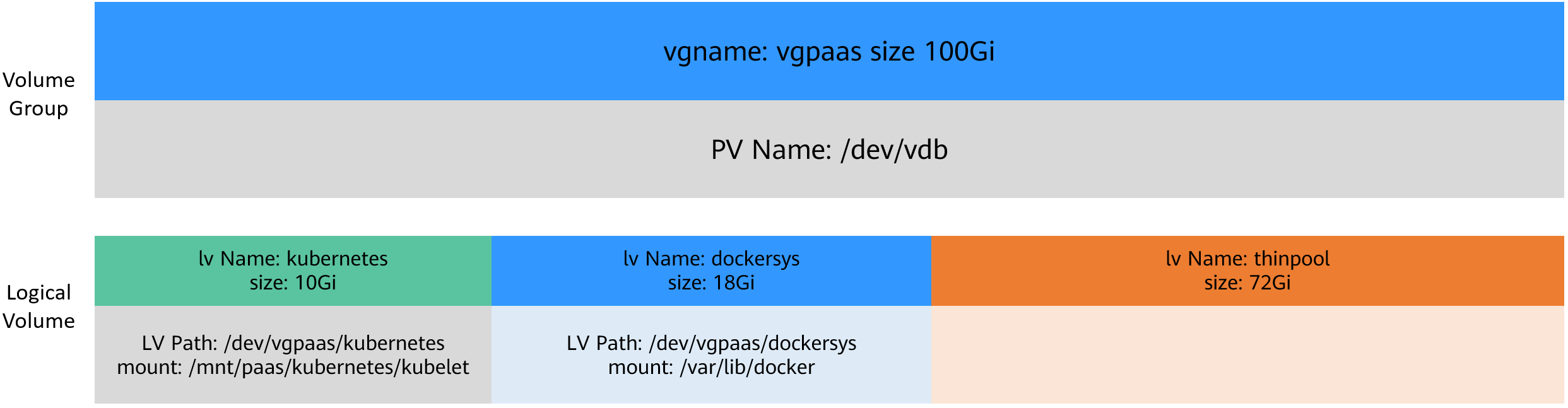

  图1 Device Mapper类型容器引擎空间分配


• OverlayFS类型存储Rootfs

  相比Device Mapper存储引擎，没有单独划分thinpool，容器引擎和容器镜像空间（默认占90%）都在/var/lib/docker目录下。

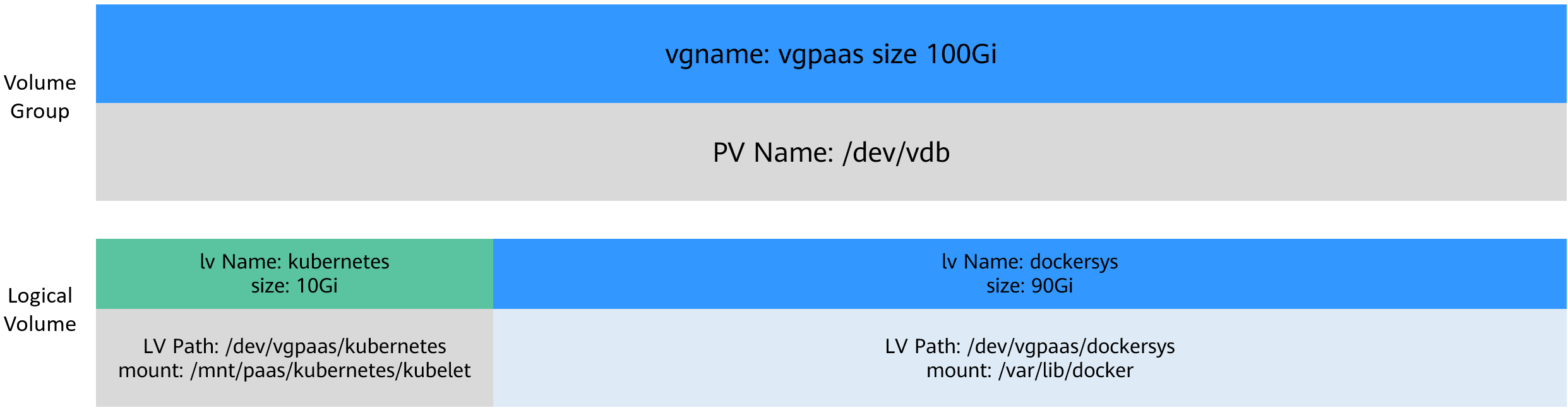

  图2 OverlayFS类型容器引擎空间分配


Pod容器空间分配

自定义Pod容器空间（basesize）设置与节点操作系统和容器存储Rootfs相关（容器存储Rootfs请参见操作系统与容器存储Rootfs对应关系）：

• Device Mapper模式下支持自定义Pod容器空间（basesize）配置，默认值为10GiB。
• OverlayFS模式默认不限制Pod容器空间大小。

配置Pod容器空间（basesize）时，需要同时考虑创建节点时的最大实例数配置。理想情况下，容器引擎空间需要大于容器使用的磁盘总空间，即：容器引擎和容器镜像空间（默认占90%） > 容器数量 * Pod容器空间（basesize）。否则，可能会引起节点分配的容器引擎空间不足，从而导致容器启动失败。

对于支持配置basesize的节点，尽管可以限制单个容器的主目录大小（开启时默认为10GiB），但节点上的所有容器还是共用节点的thinpool磁盘空间，并不是完全隔离，当一些容器使用大量thinpool空间且总和达到节点thinpool空间上限时，也会影响其他容器正常运行。

另外，在容器的主目录中创删文件后，其占用的thinpool空间不会立即释放，因此即使basesize已经配置为10GiB，而容器中不断创删文件时，占用的thinpool空间会不断增加一直到10GiB为止，后续才会复用这10GiB空间。如果节点上的容器数量*basesize > 节点thinpool空间大小，理论上有概率出现节点thinpool空间耗尽的场景。

操作系统与容器存储Rootfs对应关系

镜像回收策略说明

当容器引擎空间不足时，会触发镜像垃圾回收。

镜像垃圾回收策略只考虑两个因素：HighThresholdPercent 和 LowThresholdPercent。 磁盘使用率超过上限阈值（HighThresholdPercent，默认值为80%）将触发垃圾回收。 垃圾回收将删除最近最少使用的镜像，直到磁盘使用率满足下限阈值（LowThresholdPercent，默认值为70%）。

容器引擎空间大小配置建议

• 容器引擎空间需要大于容器使用的磁盘总空间，即：容器引擎空间 > 容器数量 * Pod容器空间（basesize）
• 容器业务的创删文件操作建议在容器挂载的本地存储（如emptyDir、hostPath）或云存储的目录中进行，这样不会占用thinpool空间。其中Emptydir使用的是kubelet空间，需要规划好kubelet空间的大小。
• 可将业务部署在使用OverlayFS存储模式的节点上（请参见操作系统与容器存储Rootfs对应关系），避免容器内创删文件后占用的磁盘空间不立即释放问题。
