集群网络模型选择及各模型区别

自研高性能商业版容器网络插件，支持容器隧道网络、VPC网络、云原生网络2.0网络模型：

集群创建成功后，网络模型不可更改，请谨慎选择。

  • 容器隧道网络（Overlay）：基于底层VPC网络构建了独立的VXLAN隧道化容器网络，适用于一般场景。VXLAN是将以太网报文封装成UDP报文进行隧道传输。容器网络是承载于VPC网络之上的Overlay网络平面，具有付出少量隧道封装性能损耗，即可获得通用性强、互通性强、高级特性支持全面（例如Network Policy网络隔离）的优势，可以满足大多数应用需求。

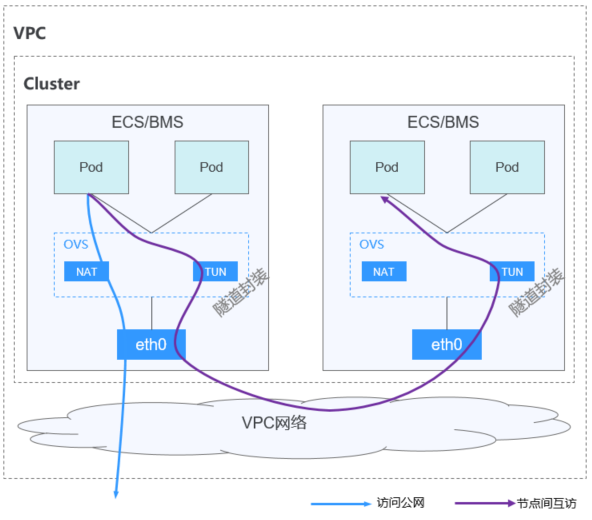

    图1 容器隧道网络
  • VPC网络：采用VPC路由方式与底层网络深度整合，适用于高性能场景，节点数量受限于虚拟私有云VPC的路由配额。每个节点将会被分配固定大小的IP地址段。VPC网络由于没有隧道封装的消耗，容器网络性能相对于容器隧道网络有一定优势。VPC网络集群由于VPC路由中配置有容器网段与节点IP的路由，可以支持集群外直接访问容器实例等特殊场景。
    图2 VPC网络
  • 云原生网络2.0：深度整合弹性网卡（Elastic Network Interface，简称ENI）能力，采用VPC网段分配容器地址，支持ELB直通容器，享有高性能。
    图3 云原生网络2.0

网络模型对比如下：

表1 网络模型对比

对比维度

容器隧道网络

VPC网络

云原生网络2.0

核心技术

OVS

IPVlan，VPC路由

VPC弹性网卡/弹性辅助网卡

适用集群

CCE集群

CCE集群

CCE Turbo集群

网络隔离

Pod支持Kubernetes原生NetworkPolicy

否

Pod支持使用安全组隔离

IP地址管理
  • 容器网段单独分配
  • 节点维度划分地址段，动态分配（地址段分配后可动态增加）
  • 容器网段单独分配
  • 节点维度划分地址段，静态分配（节点创建完成后，地址段分配即固定，不可更改）

容器网段从VPC子网划分，无需单独分配

网络性能

基于vxlan隧道封装，有一定性能损耗。

无隧道封装，跨节点通过VPC 路由器转发，性能好，媲美主机网络。

容器网络与VPC网络融合，性能无损耗

组网规模

最大可支持2000节点

默认支持200节点，受限于VPC路由表能力。

VPC网络模式下，集群每添加一个节点，会在VPC的路由表中添加一条路由，因此集群本身规模受VPC路由表上限限制。

最大可支持2000节点

适用场景
  • 一般容器业务场景。
  • 对网络时延、带宽要求不是特别高的场景。
  • 对网络时延、带宽要求高。
  • 容器与虚机IP互通，使用了微服务注册框架的，如Dubbo、CSE等。
  • 对网络时延、带宽要求高，高性能场景。
  • 容器与虚机IP互通，使用了微服务注册框架的，如Dubbo、CSE等。
  1. VPC路由网络集群实际支持规模受限于VPC的路由表路由条目配额，创建前请提前评估集群规模。
  2. VPC路由网络默认支持容器与同一VPC的虚拟机直接互访，与其他VPC的主机在配置对等连接策略后可以支持直接互访。此外，云专线/VPN等混合组网场景在合理规划后可以支持对端直接与容器互访。
