集群网络地址段规划实践

约束与限制

通过搭建VPN方式访问CCE集群，需要注意VPN网络和集群所在的VPC网段、容器使用网段不能冲突。

集群各网段基本概念

• VPC网段

  虚拟私有云（Virtual Private Cloud，简称VPC）可以为云服务器、云容器、云数据库等资源构建隔离的、用户自主配置和管理的虚拟网络环境。您可以自由配置VPC内的IP地址段、子网、安全组等子服务，也可以申请弹性带宽和弹性公网IP搭建业务系统。

• 子网网段
  子网是用来管理弹性云服务器网络平面的一个网络，可以提供IP地址管理、DNS服务，子网内的弹性云服务器IP地址都属于该子网。

  图1 VPC网段结构


  默认情况下，同一个VPC的所有子网内的弹性云服务器均可以进行通信，不同VPC的弹性云服务器不能进行通信。

  不同VPC的弹性云服务器可通过VPC创建对等连接通信。

• 容器网段（Pod网段）

  Pod是Kubernetes内的概念，每个Pod具有一个IP地址。

  在CCE上创建集群时，可以指定Pod的地址段（即容器网段），容器网段不能和子网网段重叠。例如子网网段用的是 192.168.0.0/16，集群的容器网段就不能使用192.168.0.0/18，192.168.1.0/18等，因为这些地址都涵盖在 192.168.0.0/16 里了。

• 容器子网（仅CCE Turbo集群）

  CCE Turbo集群中，容器直接从VPC网段中分配IP地址，容器子网可以和子网网段重叠，但需要注意该容器子网的大小决定了集群下容器的数量上限。在集群创建完成后，仅支持新增容器子网，不支持删除。

• 服务网段

  Service也是Kubernetes内的概念，每个Service都有自己的地址，在CCE上创建集群时，可以指定Service的地址段（即服务网段）。同样，服务网段也不能和子网网段重合，而且服务网段也不能和容器网段重叠。服务网段只在集群内使用，不能在集群外使用。

单VPC+单集群场景

CCE集群：包含VPC网络模式和容器隧道网络模式集群，集群网络地址段规划示意图如图2所示。

• VPC网段：集群所在的VPC网段，该网段的大小影响集群中可创建的节点数量上限。
• 子网网段：集群中节点所在的子网网段，子网网段包含在VPC网段中。同个集群中的不同节点可分配到不同的子网网段。
• 容器网段：容器网段不能和子网网段重叠。
• 服务网段：服务网段不能和子网网段重叠，而且也不能和容器网段重叠。

图2 单VPC单集群场景网段规划-CCE集群

CCE Turbo集群：即云原生网络2.0模式集群，集群网络地址段规划示意图如图3所示。

• VPC网段：集群所在的VPC网段，该网段的大小影响集群中可创建的节点数量上限。
• 子网网段：集群中节点所在的子网网段，子网网段包含在VPC网段中。同个集群中的不同节点可分配到不同的子网网段。
• 容器子网网段：容器子网包含在VPC网段中，且可以和子网网段重叠，甚至可以选择和子网网段相同。但需要注意的是，由于容器直接分配VPC中的IP，因此该容器子网的大小决定了集群下容器的数量上限。在集群创建完成后，仅支持新增容器子网，不支持删除。建议将容器子网的IP地址段设大一些，以免出现容器IP分配不足的情况。
• 服务网段：服务网段不能和子网网段重合，而且也不能和容器网段重叠。

图3 单VPC单集群场景网段规划-CCE Turbo集群

单VPC+多集群场景

VPC网络模式

Pod的报文需要通过VPC路由转发，CCE会自动在VPC路由上配置到每个容器网段的路由表，集群组网规模受限于VPC路由表能力。集群网络地址段规划示意图如图4所示。

• VPC网段：集群所在的VPC网段，该网段的大小影响集群中可创建的节点数量上限。
• 子网网段：每个集群中的子网网段不能和容器网段重叠。
• 容器网段：单VPC中存在多个VPC网络模型集群的场景下，由于各个集群使用同一路由表，因此所有集群的容器网段不能相互重叠。在此情况下CCE集群部分互通，一个集群的Pod可以直接访问另外一个集群的Pod，但不能访问另外一个集群的Service。
• 服务网段：由于服务网段只能在集群中使用，因此集群之间服务网段可以重叠，但是不能和所属集群的子网网段和容器网段重叠。

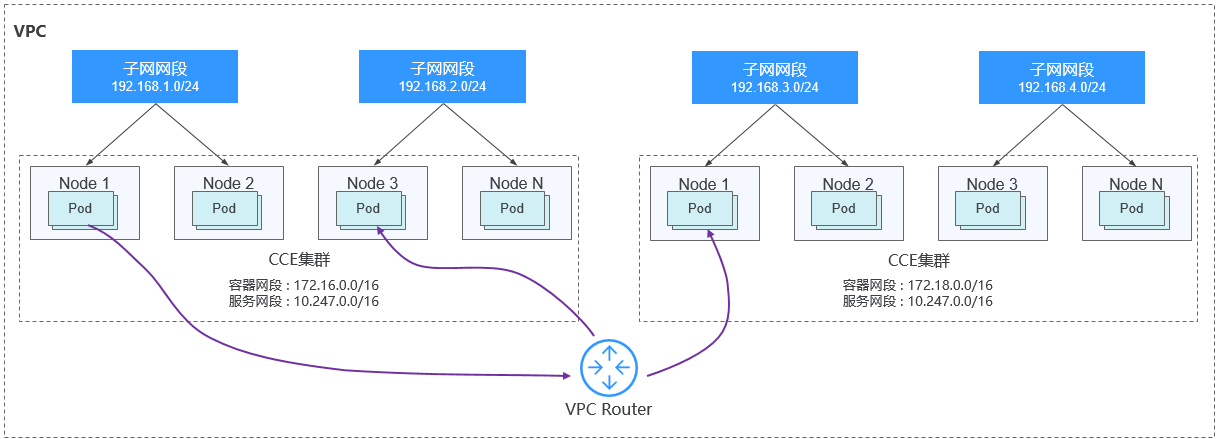

图4 VPC网络-多集群场景示例

容器隧道网络

该模式下容器网络是承载于VPC网络之上的Overlay网络平面，具有少量隧道封装性能损耗，但获得了通用性强、互通性强、高级特性支持全面（例如Network Policy网络隔离）的优势，可以满足大多数应用需求。集群网络地址段规划示意图如图5所示。

• VPC网段：集群所在的VPC网段，该网段的大小影响集群中可创建的节点数量上限。
• 子网网段：每个集群中的子网网段不能和容器网段重叠。
• 容器网段：所有集群的容器网段可以重叠。在此情况下不同集群的Pod直接不能通过IP直接访问，跨集群容器之间的访问建议通过ELB实现。
• 服务网段：由于服务网段只能在集群中使用，因此集群之间服务网段可以重叠，但是不能和所属集群的子网网段和容器网段重叠。

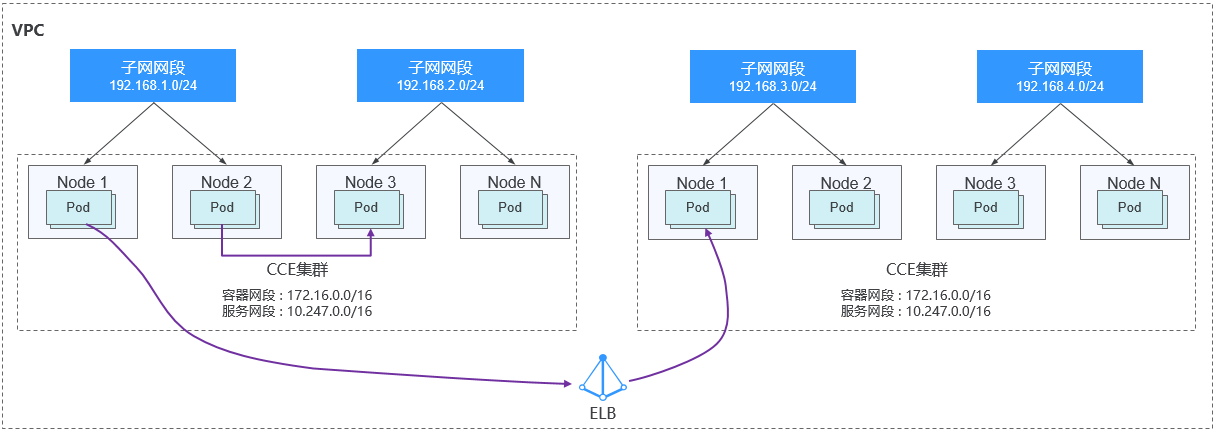

图5 容器隧道网络-多集群场景示例

云原生网络2.0模式（即CCE Turbo集群）

该模式下集群直接从VPC网段内分配容器IP地址，支持ELB直通容器、支持容器直接绑定安全组等多种VPC网络的能力，极大提高了网络连通速度和转发效率。

• VPC网段：集群所在的VPC网段，在CCE Turbo集群中，该网段的大小影响集群中可创建的节点数量与容器数量之和。
• 子网网段：CCE Turbo集群中的子网网段没有特殊限制。
• 容器子网：容器子网的网段包含在VPC网段中，且不同集群的容器子网之间可以重叠，也可以和子网网段重叠。但仍建议您将不同集群的容器网段错开，且尽量保证容器子网网段的IP数充足。在此情况下，不同集群的Pod之间可以直接通过IP访问。
• 服务网段：由于服务网段只能在集群中使用，因此集群之间服务网段可以重叠，但是不能和所属集群的子网网段和容器子网网段重叠。

图6 云原生网络2.0-多集群场景示例

多网络模式集群并存场景

同一VPC中包含多个网络模式的集群时，应在创建新集群时遵循以下规律：

• VPC网段：该场景下各个集群所在的VPC网段相同，请保证VPC内可用的IP地址数充足。
• 子网网段：子网网段尽量避免和容器网段重叠。即使在某些场景下（例如和CCE Turbo集群共存时），子网网段可以和容器（子网）网段重叠，但从地址段规划角度出发，这是不推荐的。
• 容器网段：仅VPC网络模式的集群间的容器网段需要避免相互重叠。
• 服务网段：所有集群之间服务网段可以重叠，但是不能和所属集群的子网网段和容器网段重叠。

集群跨VPC互联场景

两个VPC网络互联的情况下，可以通过路由表配置哪些报文要发送到对端VPC里。

在“VPC网络”模式下，创建对等连接后，您需要在两端VPC内添加对等连接路由信息，才能使两个VPC互通。

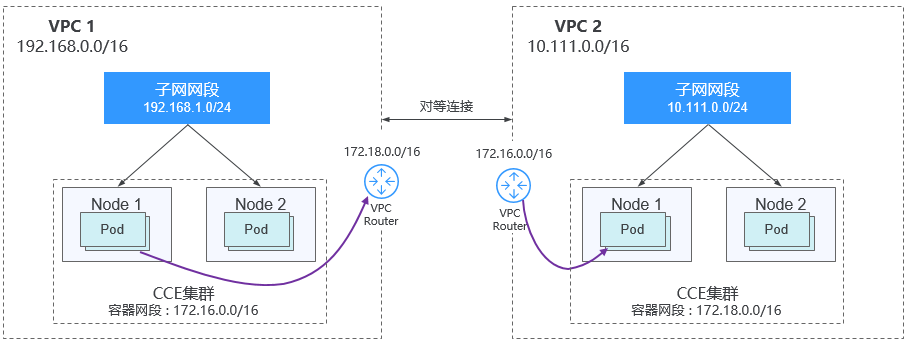

图7 VPC网络-VPC互联场景

跨VPC的集群容器之间互联需要建立VPC对等连接时，需要注意如下几点：

• 两端集群所属的VPC地址段需要避免重叠，且在每个集群中，子网网段不能与容器网段重叠。
• 两端集群的容器网段不能相互重叠，但服务网段可以重叠。
• 两端的VPC路由表中不仅需要添加对端的VPC网段地址，还需要添加对端容器网段的地址。需要注意该操作在两侧的VPC路由表中均要进行。

同样，在“容器隧道网络”模式下，创建对等连接后，您需要在两端VPC内添加对等连接路由信息，才能使两个VPC互通。

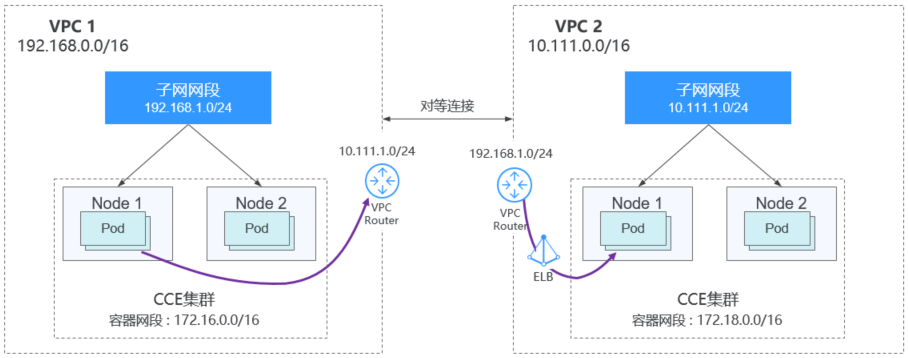

图8 容器隧道网络-VPC互联场景

需要注意如下几点：

• 两端集群所属的VPC地址段需要避免重叠。
• 所有集群的容器网段可以重叠，服务网段也可以重叠。
• 对等连接的路由表中需要添加对端集群节点子网网段的地址。

在“云原生2.0网络”模式下，创建对等连接后，您仅需要在两端VPC内添加对等连接路由信息，使两个VPC互通，即可完成集群间的互通。仅需注意两端集群所属的VPC地址段避免重叠即可。

VPC网络到IDC的场景

和VPC互联场景类似，同样存在VPC里部分地址段路由到IDC，CCE集群的Pod地址就不能和这部分地址重叠。IDC里如果需要访问集群里的Pod地址，同样需要在IDC端配置到专线VBR的路由表。
