通过IPv4/IPv6地址转换实现IPv6客户端访问IPv4业务

应用场景

如果访问您四层业务的请求来自IPv6客户端，而您的后端业务仍部署在IPv4环境，您可以通过IPv4/IPv6地址转换功能解决IPv6客户端和IPv4业务后端之间的兼容性问题。此时，您的后端服务服务器无需做IPv6改造即可处理来自IPv6客户端的请求。

该功能陆续上线中，已发布区域请以控制台实际为准。如果您有使用需求，可以提交工单进行申请。

什么是IPv4/IPv6地址转换

弹性负载均衡支持开启IPv4/IPv6地址转换功能，该功能同时支持NAT64和NAT46网络地址转换技术，无论客户端访问ELB的IPv4还是IPv6地址，都可以和IPv4或IPv6后端服务器通信。

• NAT64：将IPv6流量转换为IPv4流量。开启该功能后，IPv6客户端经过ELB转发可以访问IPv4服务端。
• NAT46：将IPv4流量转换为IPv6流量。开启该功能后，IPv4客户端经过ELB转发可以访问IPv6服务端。

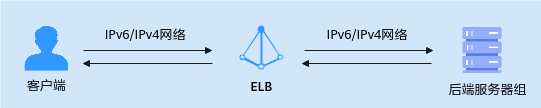

图1 四层（TCP和UDP协议）ELB开启IPv4/IPv6地址转换业务架构图

前提条件

• 已购买ECS01实例，ECS的主网卡为IPv4地址。在ECS01中部署了应用服务，部署测试业务详情请参见搭建后端服务。
• 已创建协议类型为TCP或UDP协议的后端服务器组，本实践以TCP协议的后端服务器组为例，服务器组中添加了ECS01。

操作流程

图2 配置IPv6客户端访问IPv4后端服务

步骤一：创建支持IPv6网络的ELB

1. 进入购买弹性负载均衡页面。
2. 根据界面提示选择负载均衡器的基础配置，如图所示选择“网络型”规格实例。

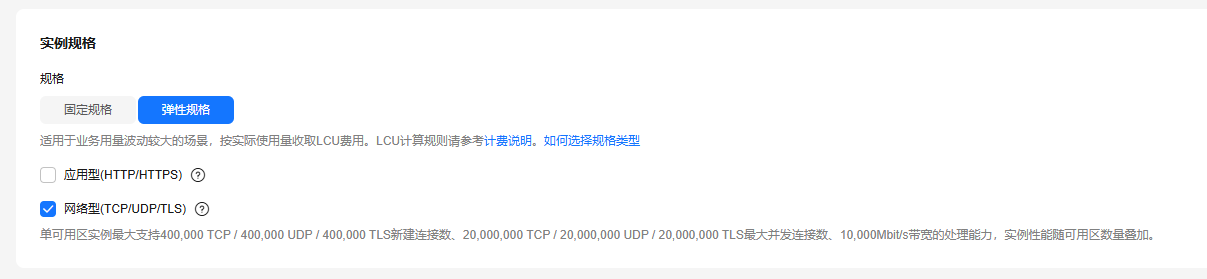

   图3 创建网络型负载均衡器（独享型）

3. 选定负载均衡器的规格后，请根据界面提示选择负载均衡器的网络配置。

   网络类型需选择“IPv6网络”，所属VPC和子网需支持IPv6。

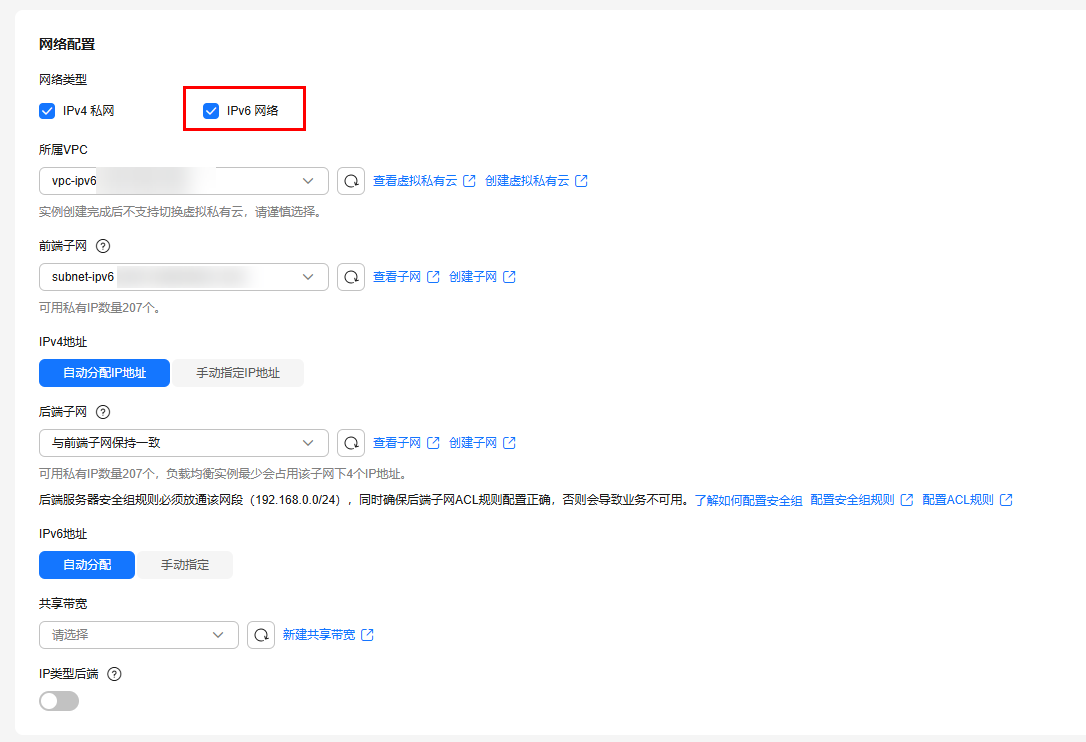

   图4 网络类型选择“IPV6网络”

4. 确认配置信息，单击“立即购买”，完成创建。

步骤二：添加监听器并开启IPv4/IPv6地址转换功能

1. 进入弹性负载均衡列表页面。
2. 在目标弹性负载均衡实例的操作列，单击“添加监听器”。
3. 在添加监听器页面，协议类型选择“TCP”，开启“IPv4/IPv6地址转换”功能。

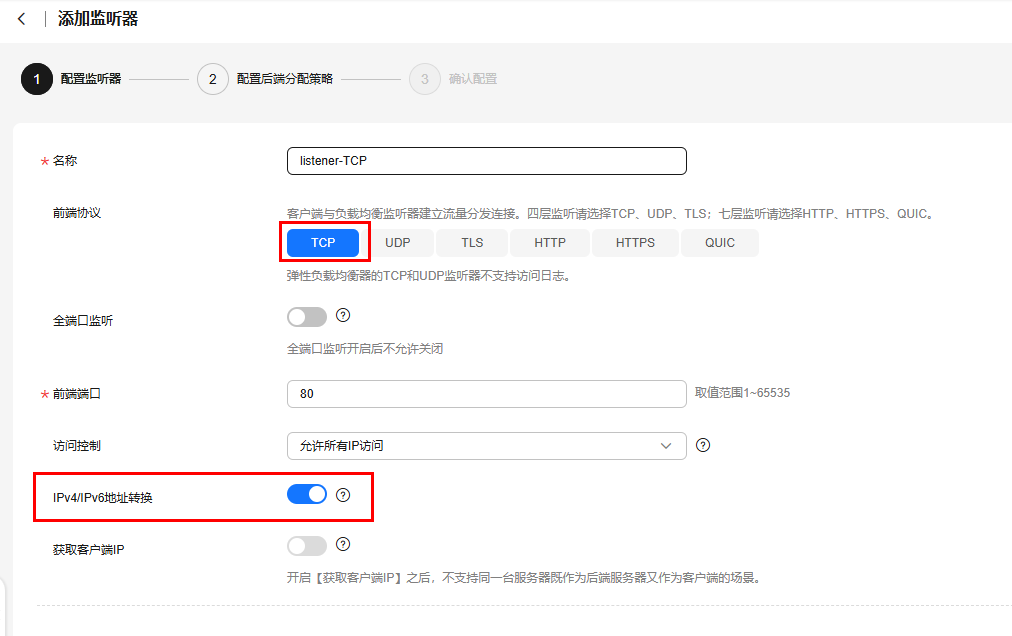

   图5 添加TCP监听器并开启“IPv4/IPv6地址转换”

4. 单击“下一步：配置后端分配策略”，后端服务器组参数选择“使用已有”。选择已经创建完成的服务器组，完成后单击“下一步：确认配置”。
5. 确认配置参数后，单击“提交”，完成TCP监听器的创建。

步骤三：后端服务器的安全组放通ELB所属子网

来自IPv6客户端的请求经过ELB后会使用ELB后端子网中的IP地址与后端服务器ECS01通信，ECS01的安全组需要放通ELB后端子网所属网段，详情请参见配置后端服务器的安全组。

步骤四：验证IPv6客户端访问到IPv4后端服务

• 在IPv6客户端中执行以下命令，访问ELB的IPv6地址。

  telnet -6 ${IPv6地址} ${端口号}

  收到类似下图所示的信息，表示客户端成功访问IPv6地址。

  图6 IPv6客户端成功访问ELB的IPv6地址


• 使用curl命令验证Web类服务应用的连通性。

  curl -6 [${ELB IPv6地址}]:${ELB 监听器端口} -g -v

  收到类似下图所示的信息，表示Web类服务应用网络连通。

  图7 验证Web类服务应用的连通性

• 通过执行以下命令确定与后端服务器建立连接

  ss -antp |grep ${后端云服务器端口}

  收到下图所示的信息，表示IPv6客户端的源IPv6地址信息经过ELB后转换为ELB后端子网的IPv4地址，并与后端服务器ECS01成功通信。

  图8 IPv6客户端与IPv4后端服务器通信成功


相关文档

IPv4/IPv6地址转换功能开启后，不支持开启获取客户端IP功能，TCP监听器场景可以通过通过ProxyProtocol协议获取客户端真实IP。
