在七层独享型ELB转发下获取客户端真实IP

应用场景

在使用弹性负载均衡进行业务转发时，您可能需要获取客户端请求的真实IP地址进行进一步分析，特别是在安全防护、数据分析、用户行为分析和故障排查等典型业务场景。由于通过HTTP/HTTPS/QUIC监听器进行七层业务转发时，客户端真实IP经过独享型ELB实例时会发生转换，您可以参考本文获取客户端真实的IP地址。

约束与限制

如果请求经过NAT网关，则只能获取到NAT转换后的IP地址，无法获取NAT转化前的IP地址。
如果请求客户端为容器，则只能获取到容器所在主机的IP地址，无法获取容器的IP地址。

七层服务获取客户端真实IP方法介绍

独享型ELB的七层协议监听器（HTTP/HTTPS/QUIC）默认开启“获取客户端IP”功能，支持通过X-Forwarded-For字段传递客户端的真实IP。
对后端服务器进行配置，确保服务器可以正确解析X-Forwarded-For字段以获取客户端的真实IP。
X-Forwarded-For字段格式如下：
```
X-Forwarded-For: <请求客户端真实IP, 代理服务器1-IP, 代理服务器2-IP, ...>
```
使用此方式获取客户端真实IP时，获取的第一个IP地址就是客户端真实IP。

准备工作

已创建独享型ELB实例，且ELB已绑定EIP。具体操作，请参见购买独享型负载均衡器和绑定IPv4公网IP。
已创建协议类型为HTTP协议的后端服务器组。服务器组中添加了ECS01实例，并且在ECS01中部署了应用服务。

步骤一：七层监听器开启“获取客户端IP”功能

独享型ELB实例的HTTP/HTTPS/QUIC监听器默认开启“获取客户端IP”功能，即默认支持通过X-Forwarded-For走字段记录客户端请求的真实IP。

步骤二：配置后端服务器

根据部署的后端服务器类型，进行相应的配置，确保服务器可以正确解析X-Forwarded-For字段。

例如在CentOS 7.5环境下，可以执行如下命令执行安装：

运行以下命令下载Nginx源码包，安装http_realip_module。

yum -y install gcc pcre pcre-devel zlib zlib-devel openssl openssl-devel
wget http://nginx.org/download/nginx-1.17.0.tar.gz
tar zxvf nginx-1.17.0.tar.gz
cd nginx-1.17.0
./configure --prefix=/path/server/nginx --with-http_stub_status_module --without-http-cache --with-http_ssl_module --with-http_realip_module
make
make install

执行以下命令，打开nginx.conf文件。
```
vi /path/server/nginx/conf/nginx.conf
```
按i进入编辑模式。
修改server配置块，修改参考如下。
```
set_real_ip_from 192.168.0.0/16;
real_ip_header X-Forwarded-For;
```

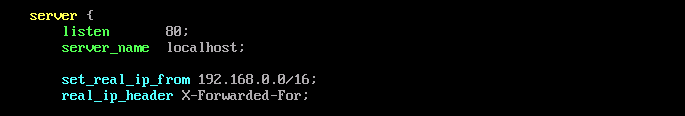

图1 添加配置字段和信息示例图

将代理服务器的网段添加到 set_real_ip_from <IP_address>，独享型负载均衡需要添加ELB实例的后端子网网段。

修改http配置块，为Nginx配置访问日志，将X-Forwarded-For头字段的客户端请求信息通过http_x_forwarded_for传入日志，您可以参考执行以下命令。

http {
      log_format main '$remote_addr- $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
      }

图2 配置访问日志

启动Nginx。
```
/path/server/nginx/sbin/nginx
```

本教程中的Tomcat的安装路径为“/usr/tomcat/tomcat8/”。

登录已安装Tomcat的服务器。
执行如下命令，确定Tomcat已经正常运行。
```
ps -ef|grep tomcat
netstat -anpt|grep java
```

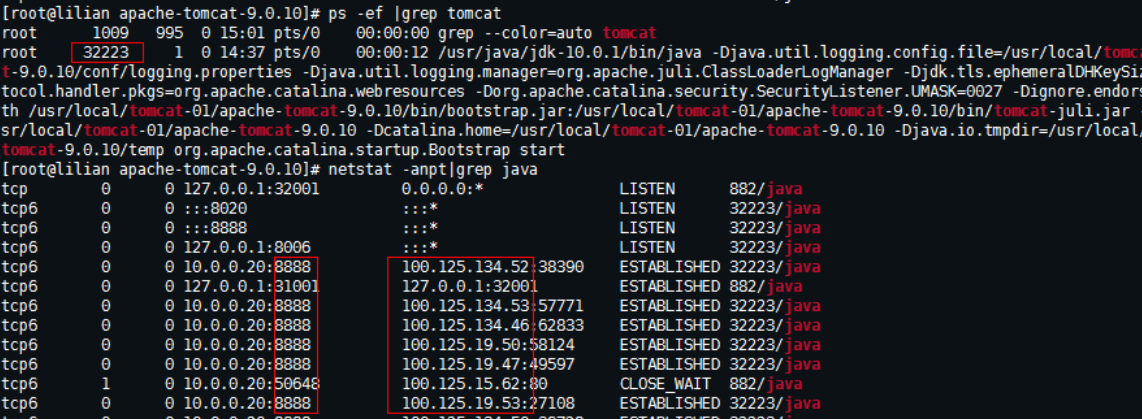

图3 正常运行结果示例

将server.xml文件中的className="org.apache.catalina.valves.AccessLogValve"模块修改为如下内容。

打开server.xml文件。
```
vim /usr/tomcat/tomcat8/conf/server.xml
```

修改文件内容参考如下。

<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log." suffix=".txt"
pattern="%{X-FORWARDED-FOR}i %l %u %t %r %s %b %D %q %{User-Agent}i %T" resolveHosts="false" />

图4 配置示例

执行如下命令，重启Tomcat服务。
```
cd /usr/tomcat/tomcat8/bin && sh shutdown.sh && sh startup.sh
```
其中“/usr/tomcat/tomcat8/”为Tomcat安装路径，请根据实际情况替换。

图5 重启Tomcat服务
执行如下命令，查看最新的日志。
如图中红框所示获取到IP地址，即为获取到的源IP地址。
```
cd /usr/tomcat/tomcat8/logs/
cat localhost_access_log.2021-11-29.txt
```
其中“localhost_access_log.2021-11-29.txt”为当天日志路径，请根据实际情况替换。

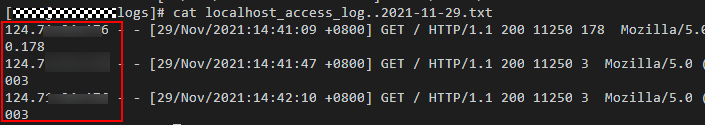

图6 查询源IP地址

本教程以Windows Server 2012配置IIS7为例介绍，其他版本操作可能略有不同。

下载并安装IIS。
从第三方网站下载F5XForwardedFor.dll插件，并获取x86和x64目录下的F5XForwardedFor.dll插件拷贝到IIS服务具有访问权限的目录下，例如C:\F5XForwardedFor2008。
打开IIS管理器，选择“模块 > 配置本机模块”注册拷贝的2个插件。

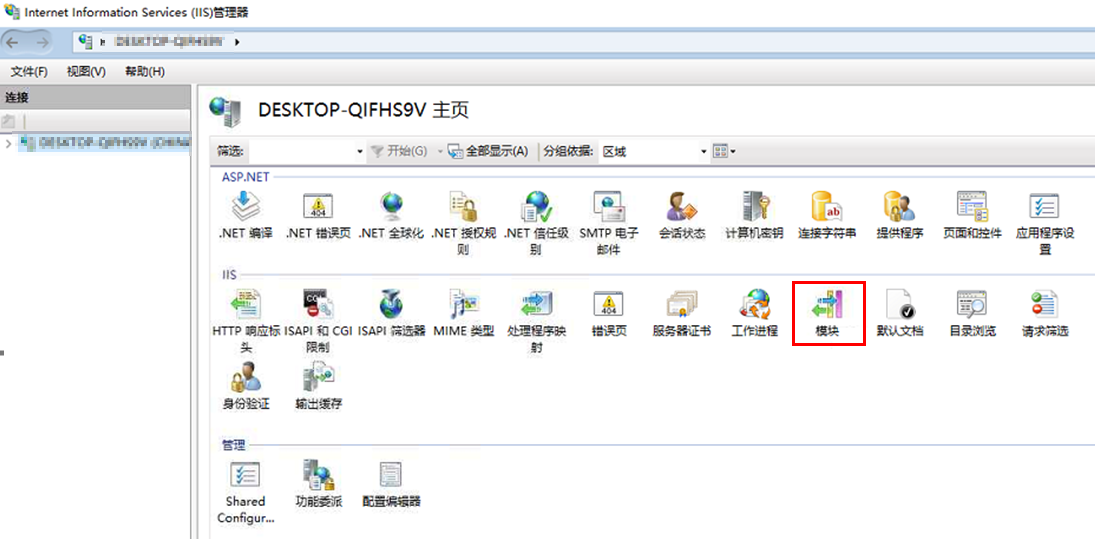

图7 选择模块选项

图8 配置本机模块
单击“注册”，分别注册x86和x64插件。

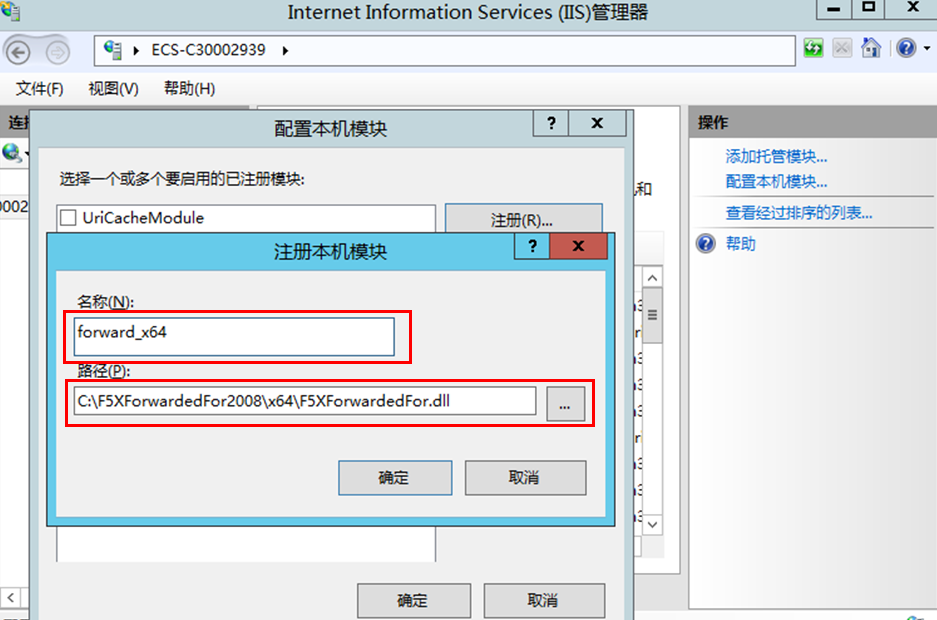

图9 注册插件
在“模块”页面，确认注册的模块名称出现在列表中。

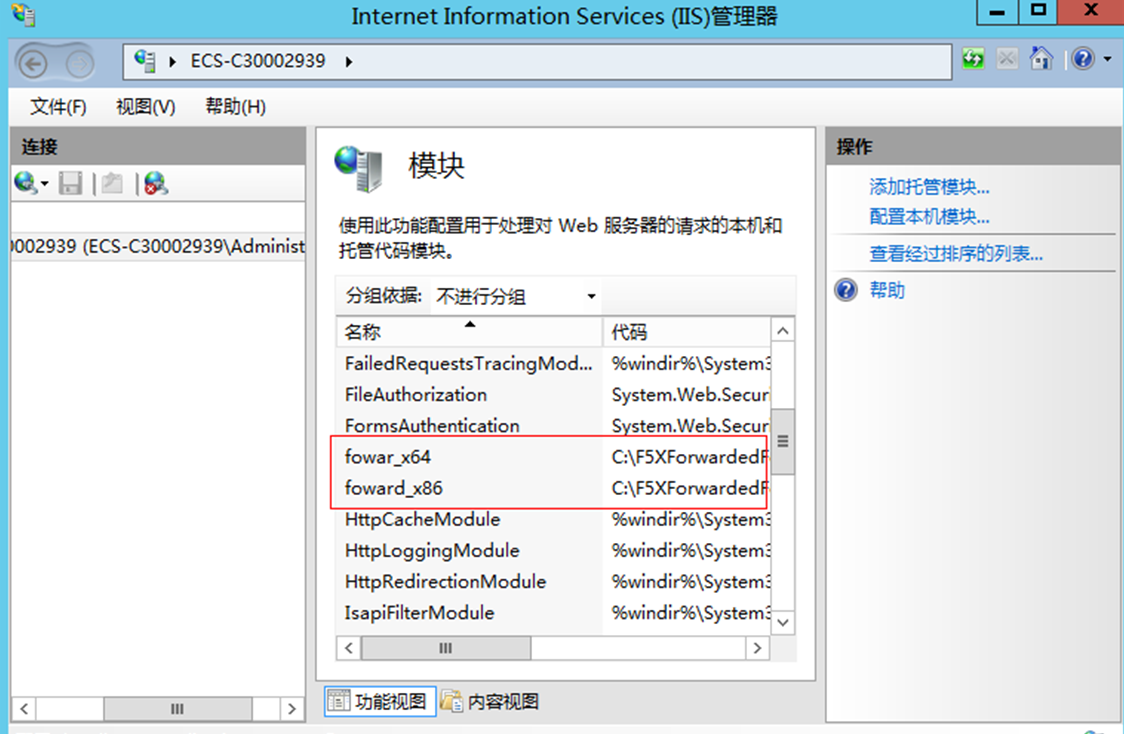

图10 确认注册成功
选择IIS管理器主页的“ISAPI筛选器”，为2个插件授权运行ISAPI和CGI扩展。
图11 添加授权

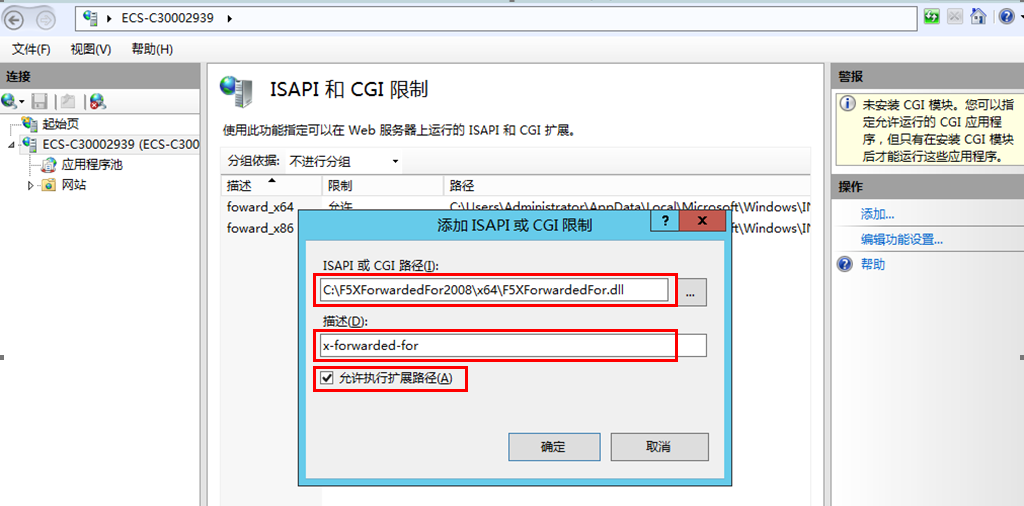

选择“ISAPI和CGI限制”，为2个插件设置执行权限。
图12 允许执行
单击主页的“重新启动”，重启IIS服务，重启后配置生效。
图13 重启IIS服务
