通过AD集成DNS的混合云DNS解析

应用场景

客户IDC环境部署有自己DNS服务器。他们希望在本地环境虚拟机通过自建DNS能访问华为云服务，如OBS、SMN和CES等。但是由于云环境与本地环境完全隔离，客户无法通过本地DNS服务器转发到华为云DNS服务来解析华为云云服务域名。因此，它需要一个高级配置来解析云服务域名。

为了解决上述问题，在Windows系统AD集成DNS部署的DNS服务器中开启一个有条件转发，将华为云服务域名的DNS查询从本地DNS服务器（DC01）或云上自建DNS服务器（DC02），转发到华为云集成DNS进行进一步的解析和响应。

在本实践中，我们将实现以下目标：

• 允许使用VPC对等连接和VPN连接在多账号环境中进行资源通信。
• 在本地环境中部署集成DNS服务器，并复制到云环境中的DNS服务器。
• 在本地和云DNS服务器中配置条件转发器，将DNS查询转发到华为云集成DNS，用于华为云云服务域名解析。

解决方案

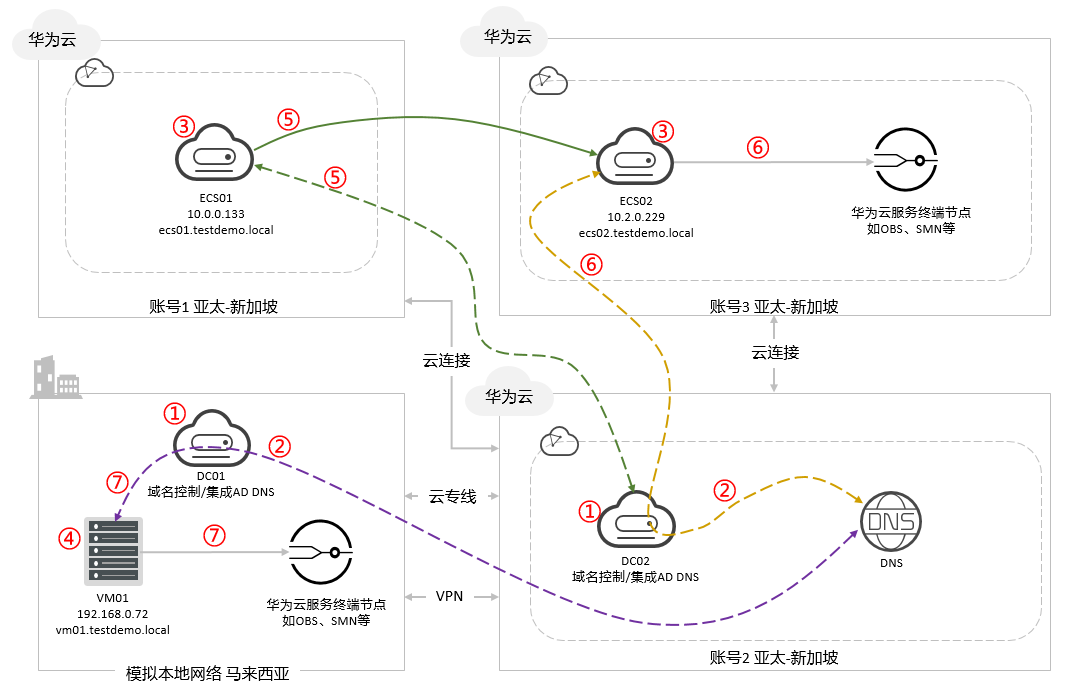

图1 解决方案示意图

1. 用户将充分利用Linux BIND在混合云环境中执行域名解析。
2. 本地和华为云环境的两个域名控制器（DC01和DC02）都将启用DNS条件转发功能。
3. 云环境中的所有ECS实例将被设置为指向DC01和DC02（首选）作为DNS服务器。
4. 本地环境中的所有虚拟机将设置为指向DC01（首选）和DC02作为DNS服务器。
5. 如果账号1中的ECS01需要解析账号2中ECS02的域名，它将向账号2中的首选DNS服务器DC02发起DNS查询以获取响应。华为云区域内其他账户中的实例也会采用相同的查询流程模式。
6. 如果ECS02需要解析华为云提供的端点服务，如OBS、SMN等，它将查询发送到DC02（首选DNS），DC02内的条件转发会识别出这是一个由另一个DNS名称服务器托管的域名，随后将其转发至华为集成DNS进行进一步解析和响应。
7. 如果本地有VM（例如VM01）需要解析华为云提供的endpoint服务（例如OBS），则会将请求发送到DC02（首选DNS）。DC02中的条件转发将识别出这是由另一个DNS名称服务器托管的域名，然后它将转发到华为集成DNS进行进一步的解析和响应。

本实践所涵盖的本地网络环境与华为云环境中的IP地址均为示例，仅供参考使用。实际应用中，请根据真实网络规划进行部署。

准备工作

• 您需要熟悉以下华为云基本概念：

  虚拟私有云（VPC）、子网、弹性IP、VPC对等连接、虚拟专用网络（VPN）、云解析服务（DNS）

• 您需要熟悉以下工具的使用：

  Windows AD、Windows DNS

步骤一：配置本地DNS服务器（DC01）

1. 远程登录待安装DC01的弹性云服务器。
2. 设置静态IP地址。
   1. 打开“控制面板”，选择“网络和Internet > 网络和共享中心”。
   2. 在左侧导航树中，选择“更改适配器设置”。

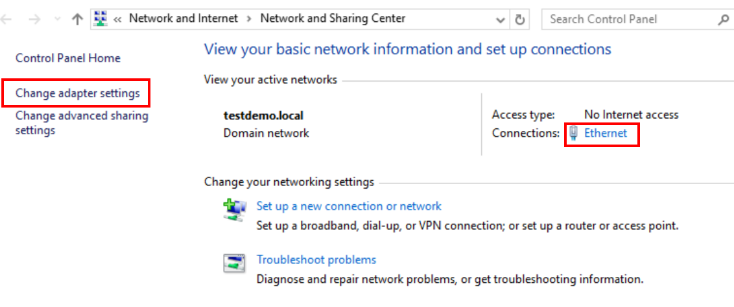

      图2 网络和共享中心

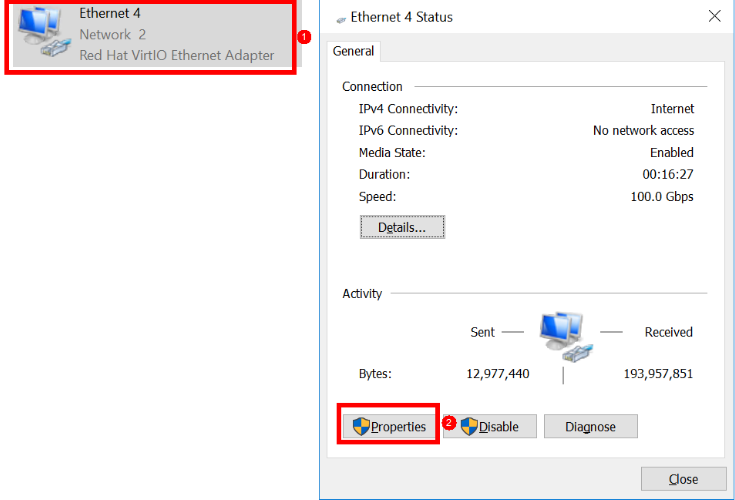

   3. 选择以太网适配器/Wi-Fi，在弹出的对话框单击“属性”。
      图3 以太网适配器

   4. 禁用Internet协议版本6 (TCP/IPv6)，开启Internet协议版本4 (TCP/IPv4)。

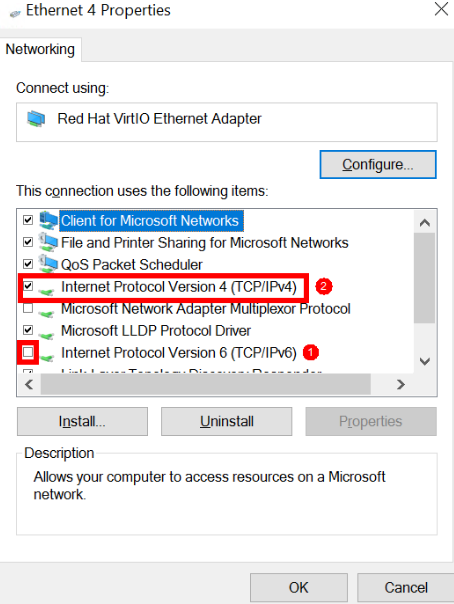

      图4 网络属性

   5. 打开命令提示符并运行ipconfig以获取IP配置。

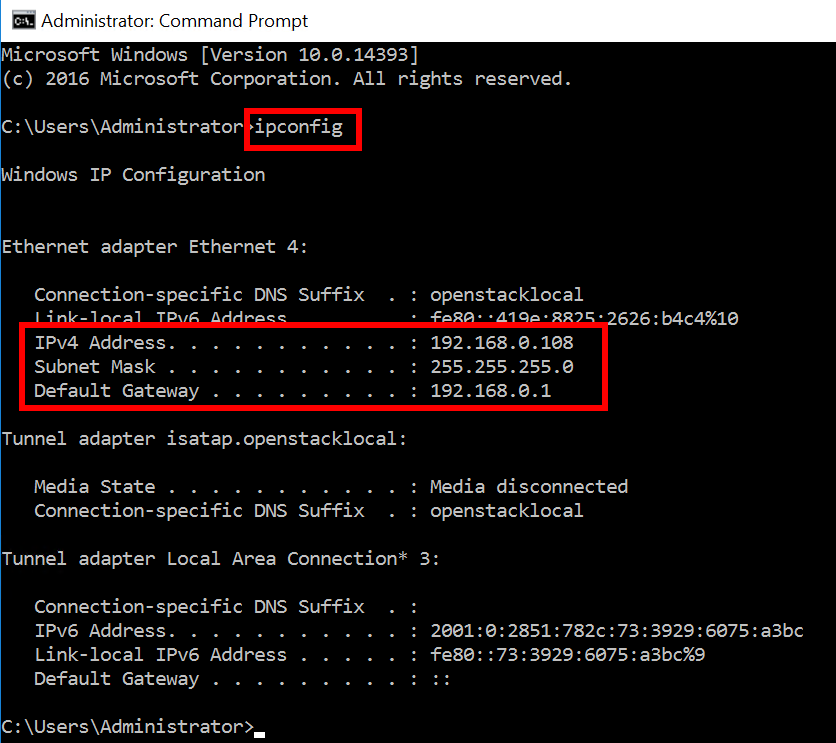

      图5 Windows IP配置

   6. 使用IP地址设置首选DNS服务器，填写上一步获取的IP地址、子网掩码和默认网关。
      图6 协议版本4 (TCP/IPv4)属性

3. 将ADDS和DNS添加到服务器。
   1. 打开服务器管理器
      图7 搜索服务器管理器

   2. 在服务器管理器控制面板的右上方，单击“管理 > 添加角色和功能”。
      图8 在服务器管理器中添加角色和功能

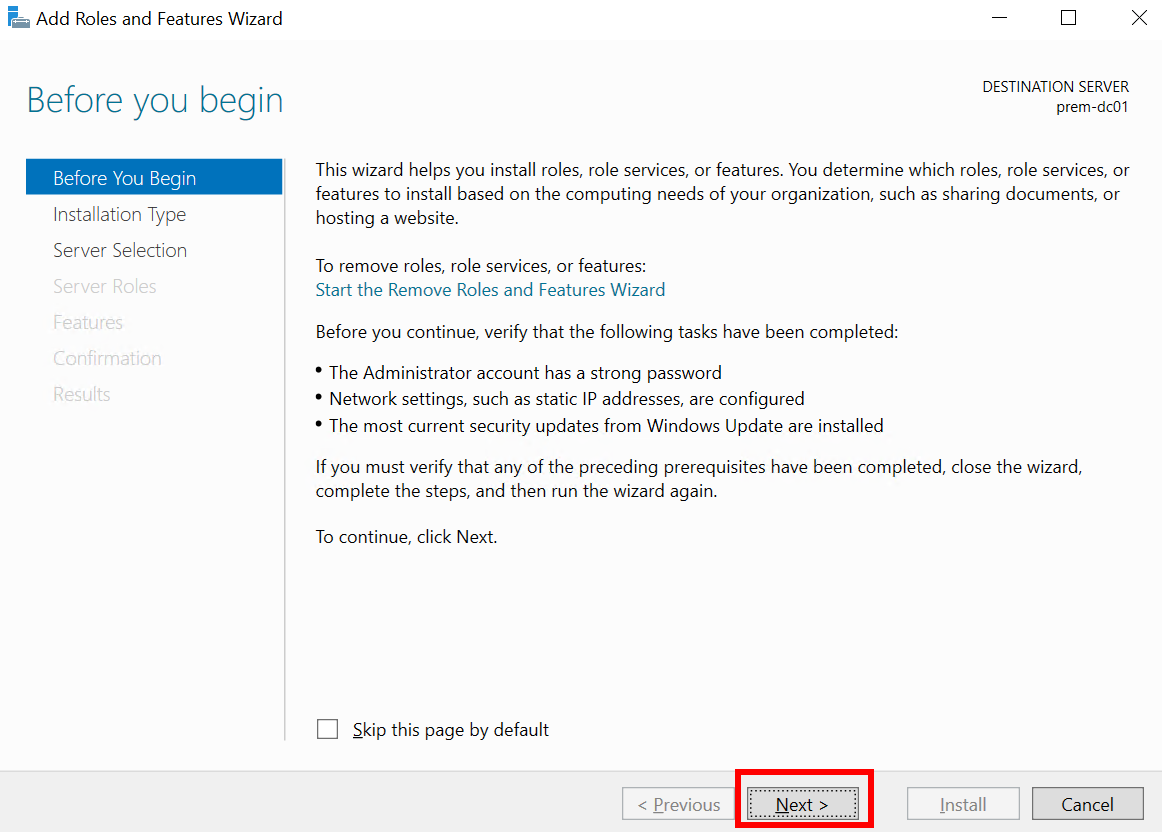

   3. 在添加角色和功能向导页面，单击“下一步”。
      图9 添加角色和功能向导：开始之前

   4. 继续单击“下一步”。

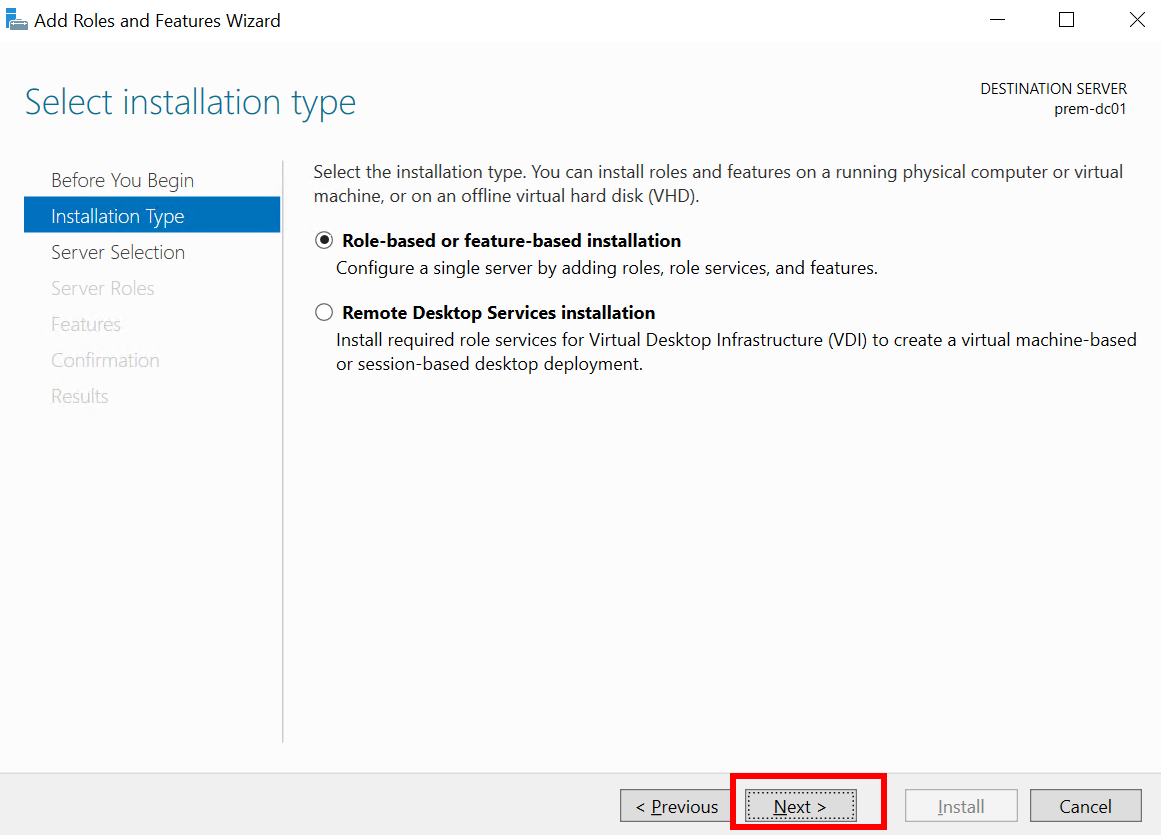

      图10 添加角色和功能向导：安装类型

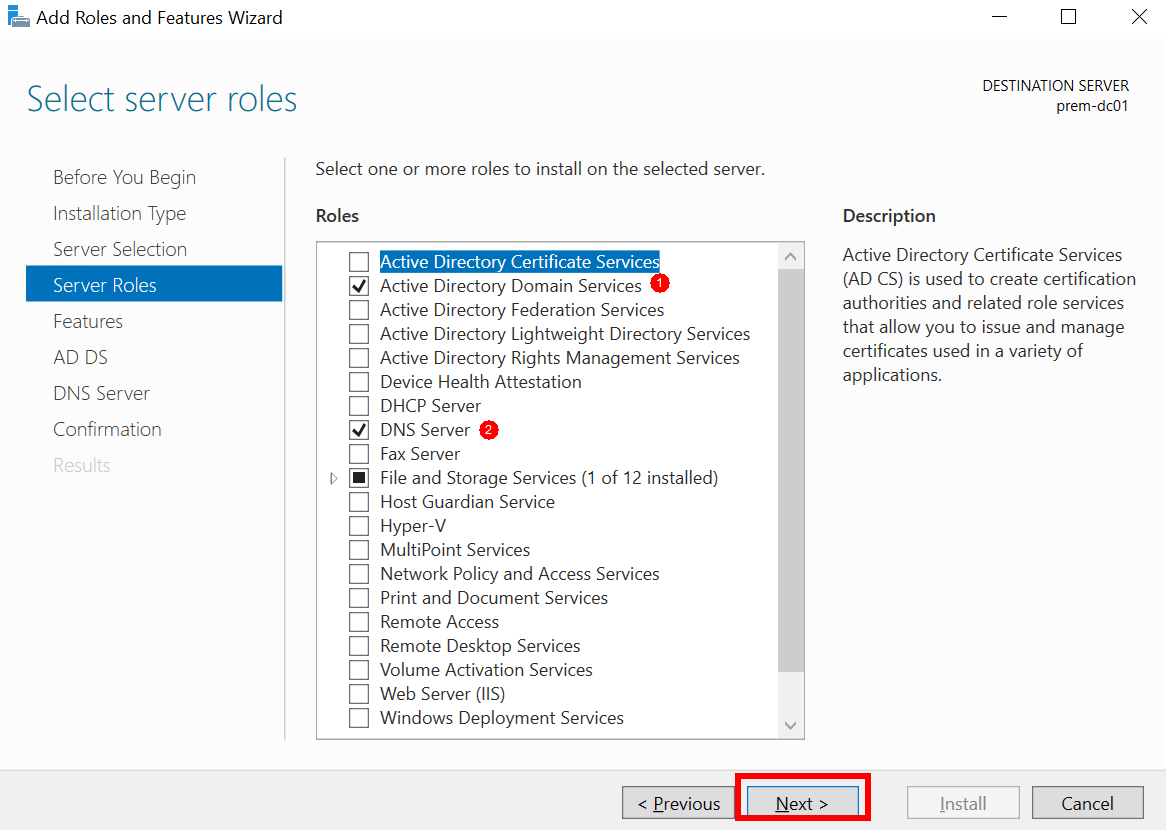

   5. 勾选Active Directory域服务和DNS服务器，持续单击“下一步”，最后单击“安装”。
      图11 添加角色和功能向导：服务器角色

4. 将DNS服务器提升为域控制器。

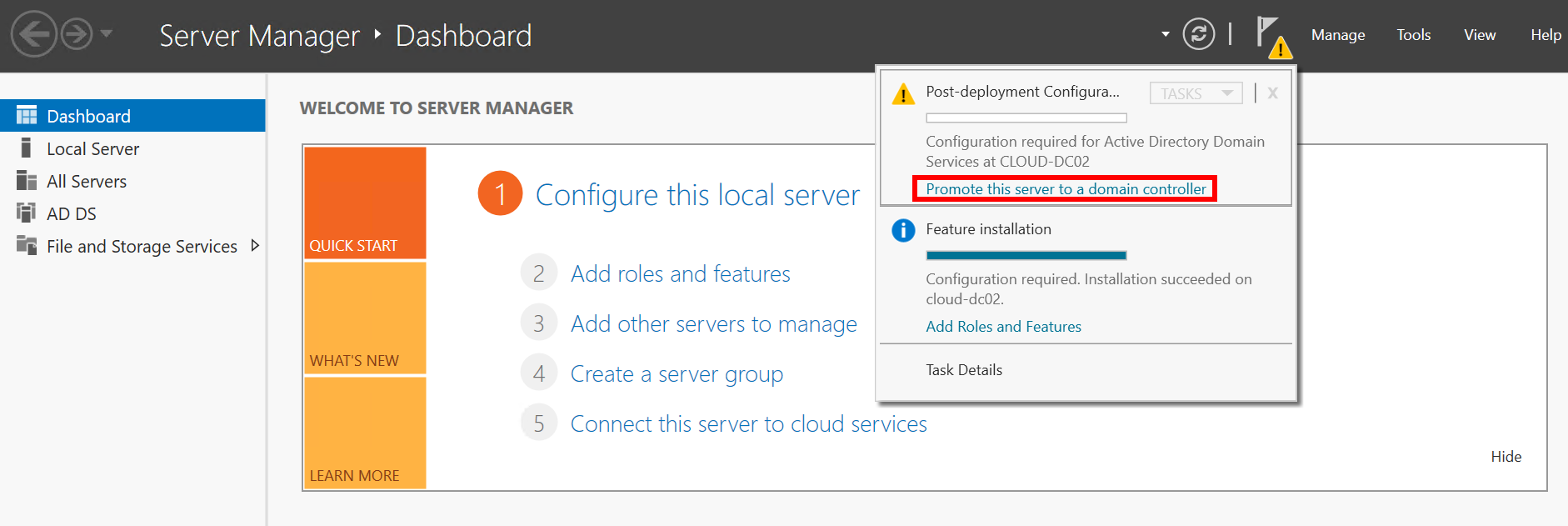

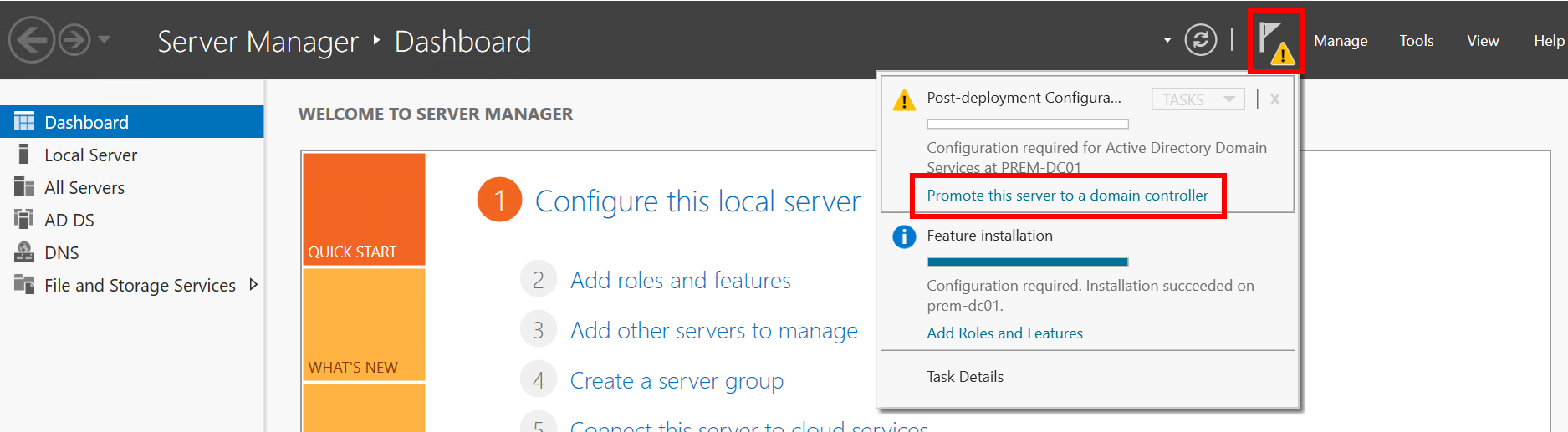

   1. 安装完成后，单击右上方的告警图标，如下图所示，然后单击“将服务器升级为域控制器”。
      图12 将服务器升级为域控制器

   2. 选择“Add a new forest”，输入根域名（示例：estdemo.local）并单击“下一步”。

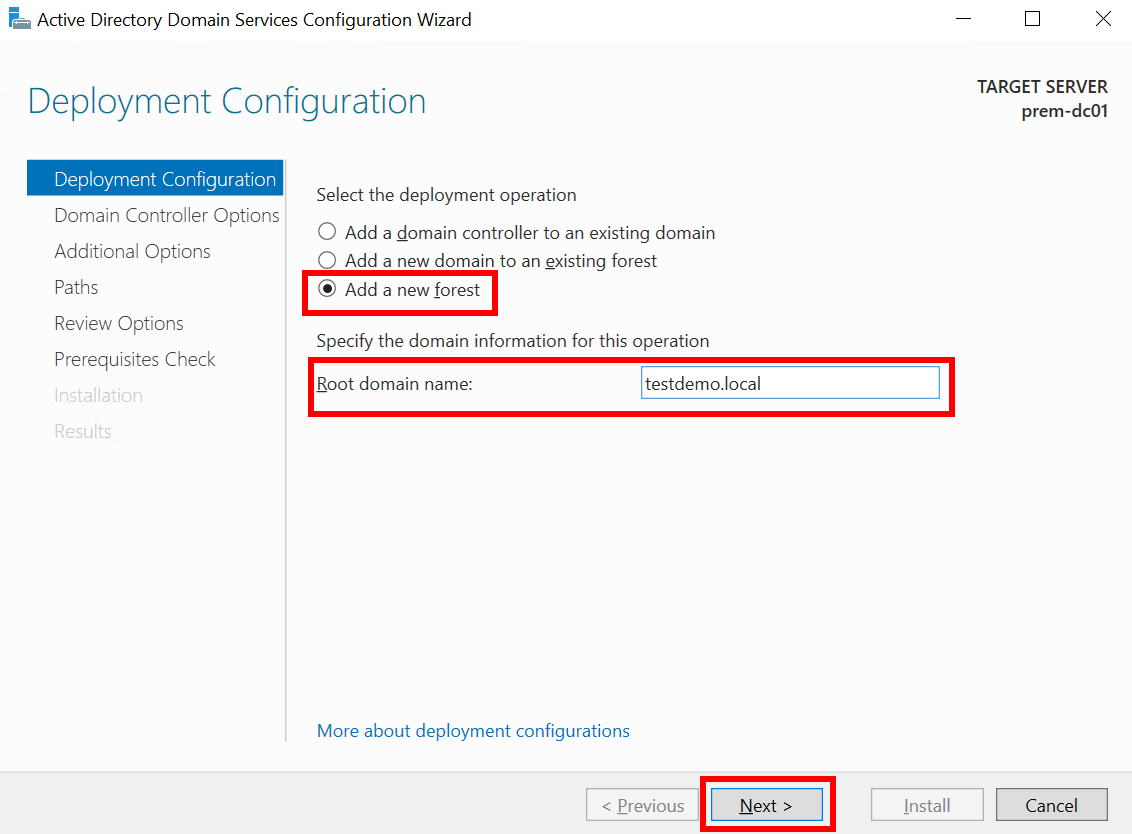

      图13 Active Directory域服务配置向导：部署配置

   3. 输入目录服务还原模式 (DSRM) 密码，单击“下一步”。

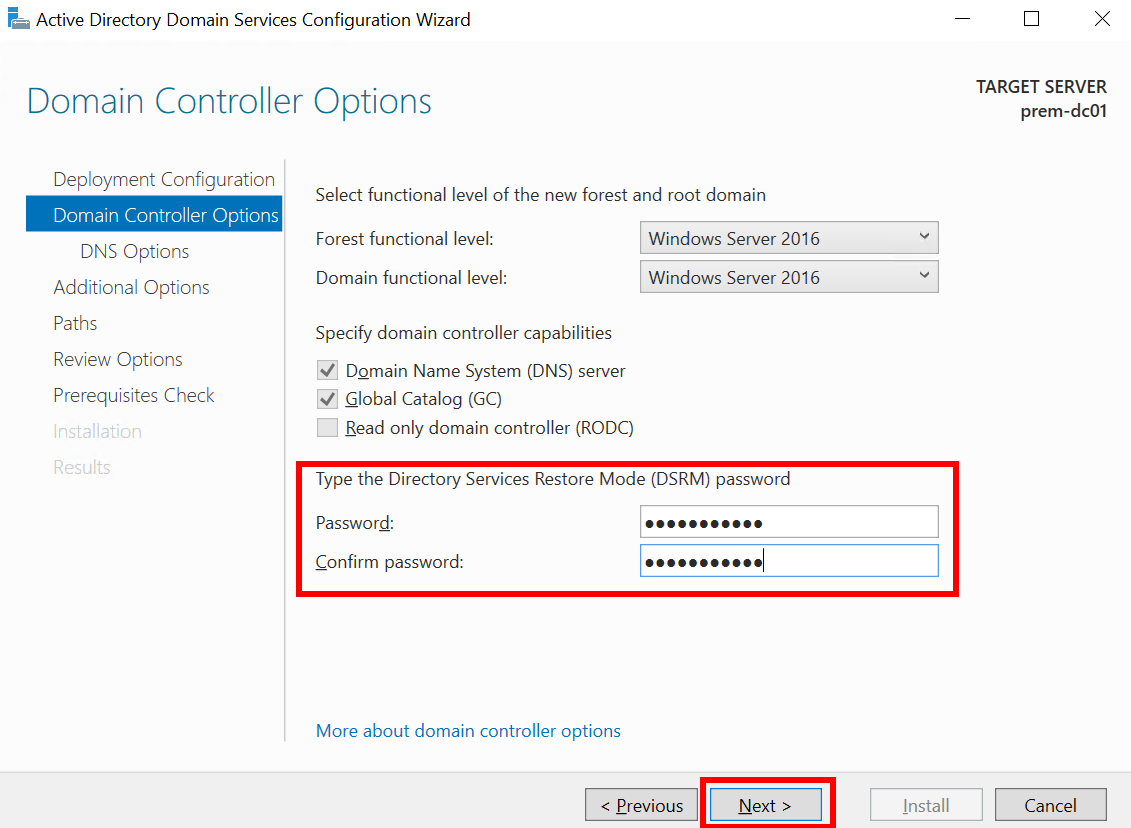

      图14 Active Directory域服务配置向导：域控制器选项

   4. 继续单击“下一步”完成所有步骤，最后单击“安装”。
   5. 安装完成后，您的计算机将自动重新启动。

步骤二：配置云DNS服务器(DC02)

1. 远程登录要安装DC02的ECS。
2. 设置静态IP地址，具体操作请参考步骤2。
3. 添加Active Directory域服务 (ADDS)。
   1. 打开服务器管理器
      图15 搜索服务器管理器

   2. 在服务器管理器仪表板上，选择右上角的“管理 > 添加角色和功能”。
      图16 在服务器管理器中添加角色和功能

   3. 在“添加角色和功能”向导中，单击“下一步”直到步骤“服务器角色”。
   4. 在服务器角色中，选择“仅Active Directory域服务”。
      图17 选择 Active Directory 域服务

   5. 单击“下一步”完成所有后续步骤，最后单击“安装”。
4. 将DNS服务器提升为域控制器DC02
   1. 安装完成后，单击右上角的警告图标，然后单击“将此服务器提升为域控制器”。
      图18 将此服务器提升为域控制器

   2. 在“Active Directory域服务配置向导：部署配置”中，选择“将域控制器添加到现有域”作为部署操作。
   3. 单击下方的“更改”按钮以输入凭据。
      图19 Active Directory域服务配置向导：部署配置

   4. 输入凭据以登录DC01，单击“确定”，然后单击“下一步”。

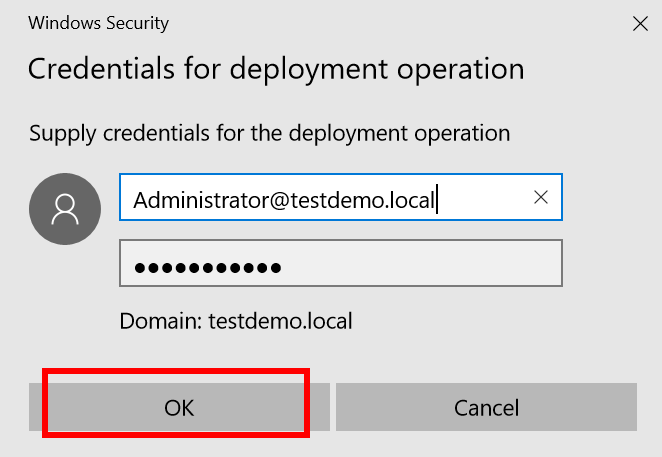

      图20 登录DC01

   5. 输入目录服务还原模式 (DSRM) 密码，然后单击“下一步”。

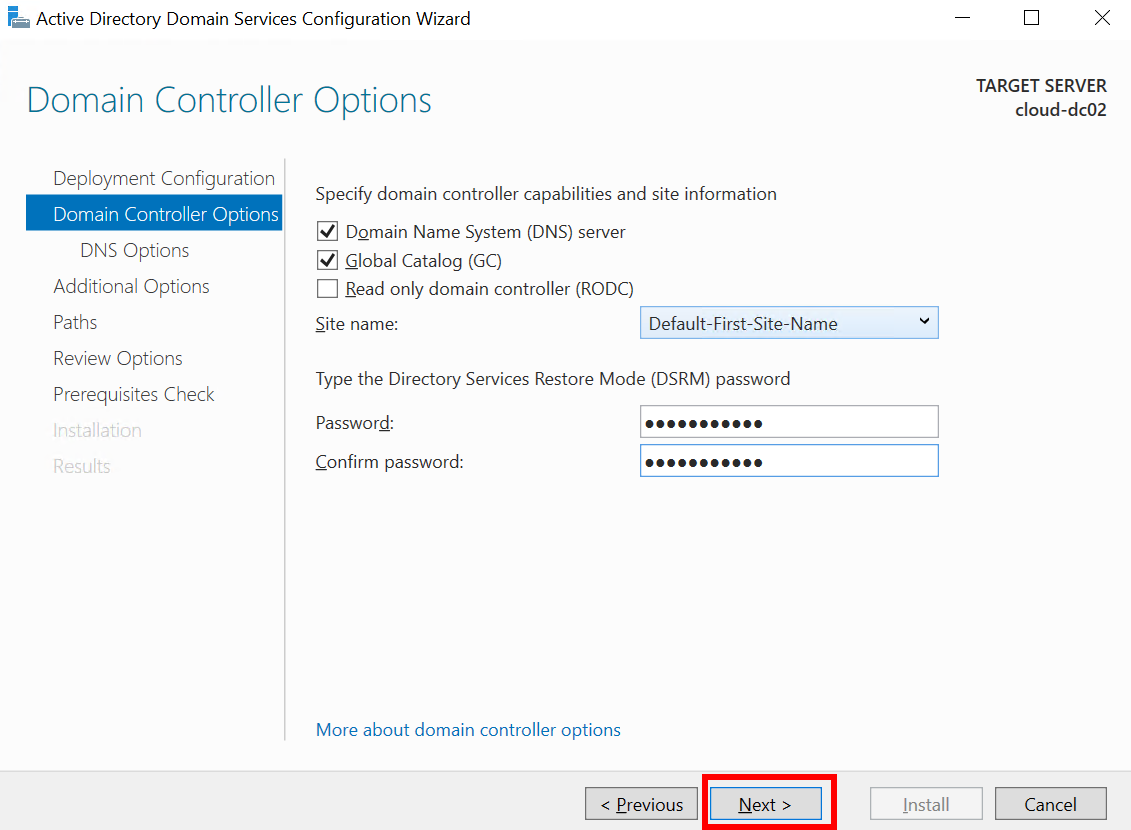

      图21 Active Directory域服务配置向导：域控制器选项

   6. 单击“下一步”以选择DNS选项。
   7. 在“附加选项”步骤中，从“复制自”下拉菜单中选择DC01域控制器。
      图22 Active Directory域服务配置向导：其他选项

   8. 单击“下一步”完成后续步骤，然后单击“安装”。
   9. 安装完成后，您的计算机将自动重新启动。

步骤三：（可选）修复域加入时SID相同的问题

1. 如果尝试加入的域的SID与此计算机的SID相同，则域加入可能会失败。

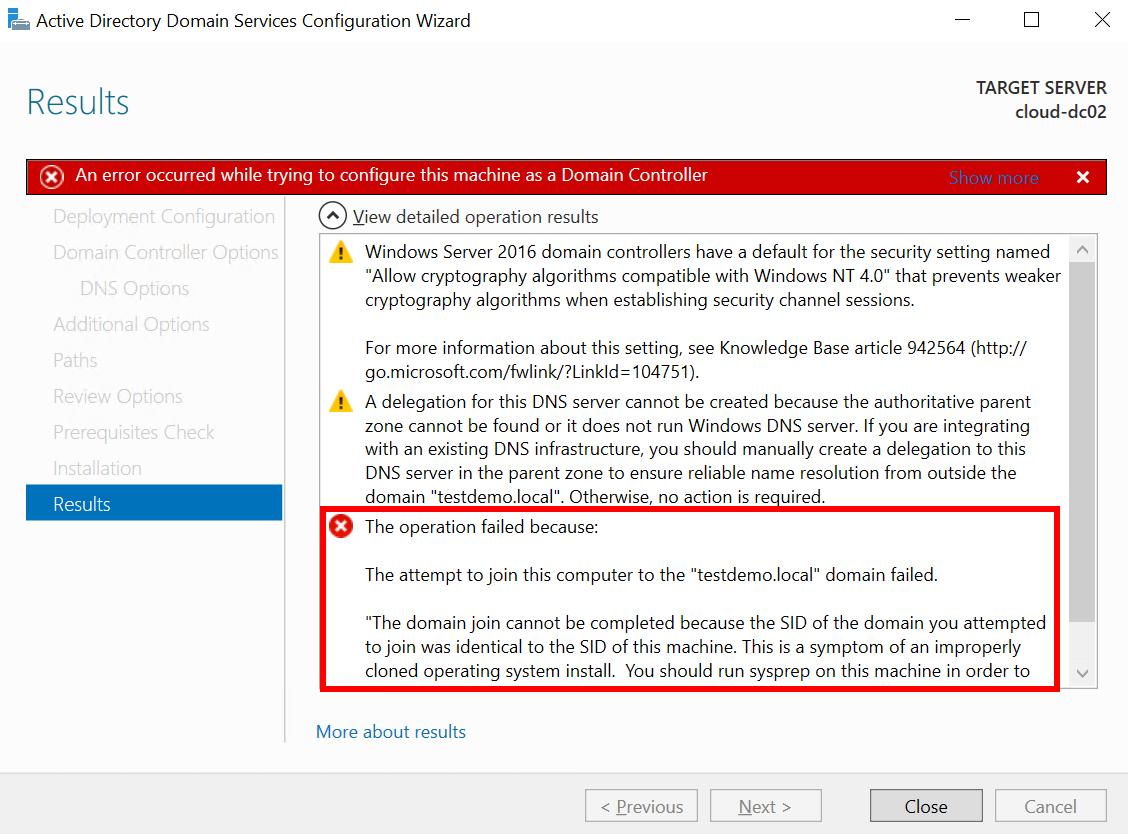

   图23 Active Directory域服务配置向导：结果

2. 要解决此问题，请在命令提示符中运行以下命令：

   cd c:\windows\system32\sysprep
   Sysprep /generalize /shutdown / oobe

步骤四：将DC01复制到DC02

1. 在服务器管理器仪表板上，选择右上角的“工具 > Active Directory站点和服务”。

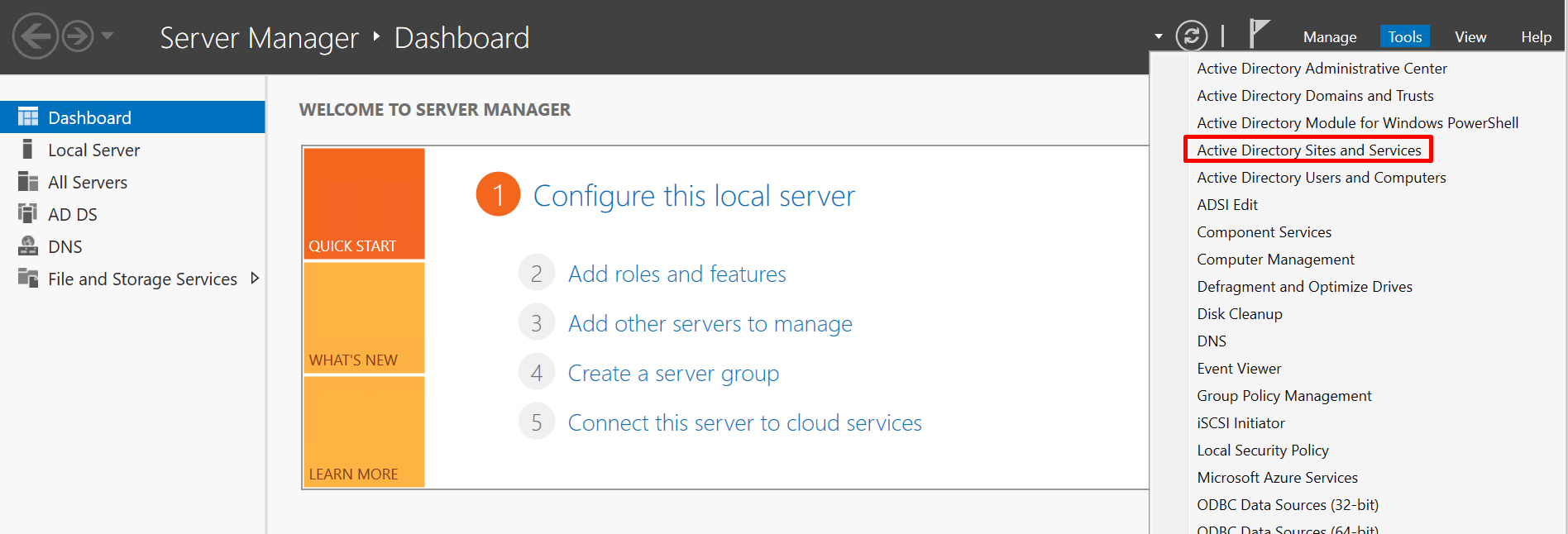

   图24 服务器管理工具：Active Directory站点和服务

2. 选择“站点 > 默认站点名称 > 服务器 > CLOUD-DC02 ＞ NTDS设置”，在右键菜单中单击“立即复制”。

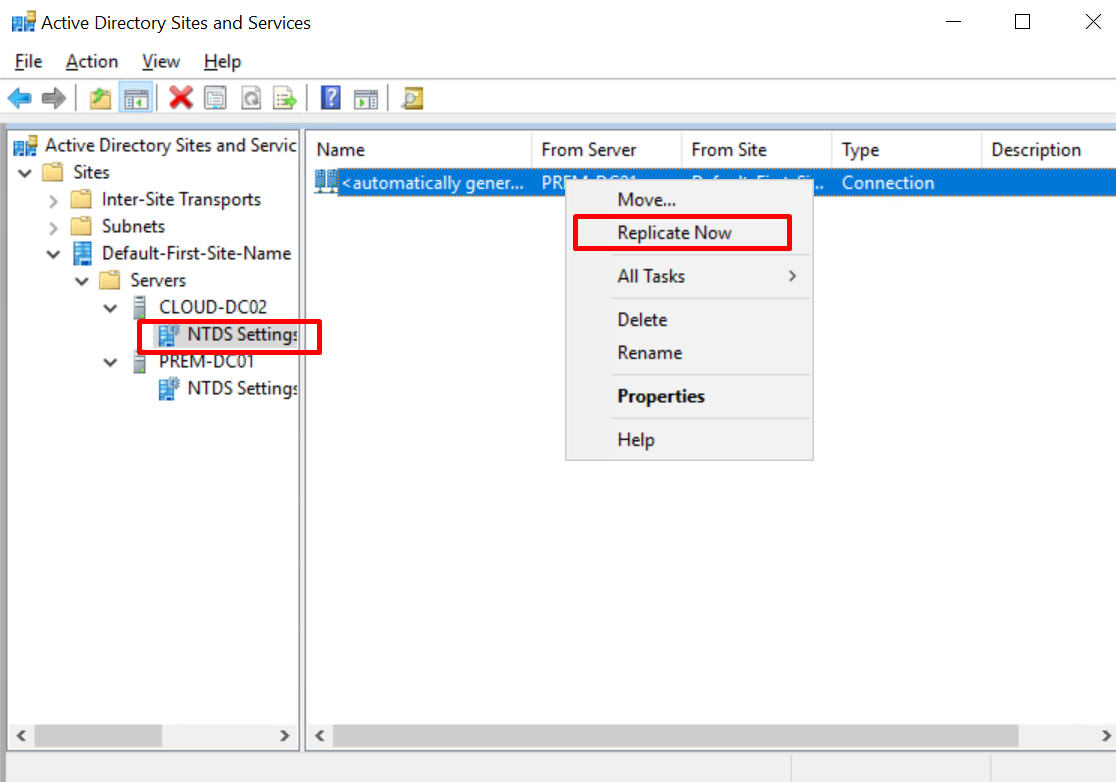

   图25 将DC01复制到DC02

3. 选择“站点 > 默认-第一个站点名称 > 服务器 > PREM-DC01 ＞ NTDS设置”，在右键菜单中单击“立即复制”。
   图26 将DC02复制到DC01

4. 在DC02 DNS管理器上刷新页面，检查复制状态。如下图所示说明复制成功。
   图27 复制成功


步骤五：启用条件转发器

为了从本地环境访问华为服务端点（如OBS、SMN和CES），我们需要在DNS服务器中启用条件转发。

1. 在DC01和DC02中配置条件转发器。

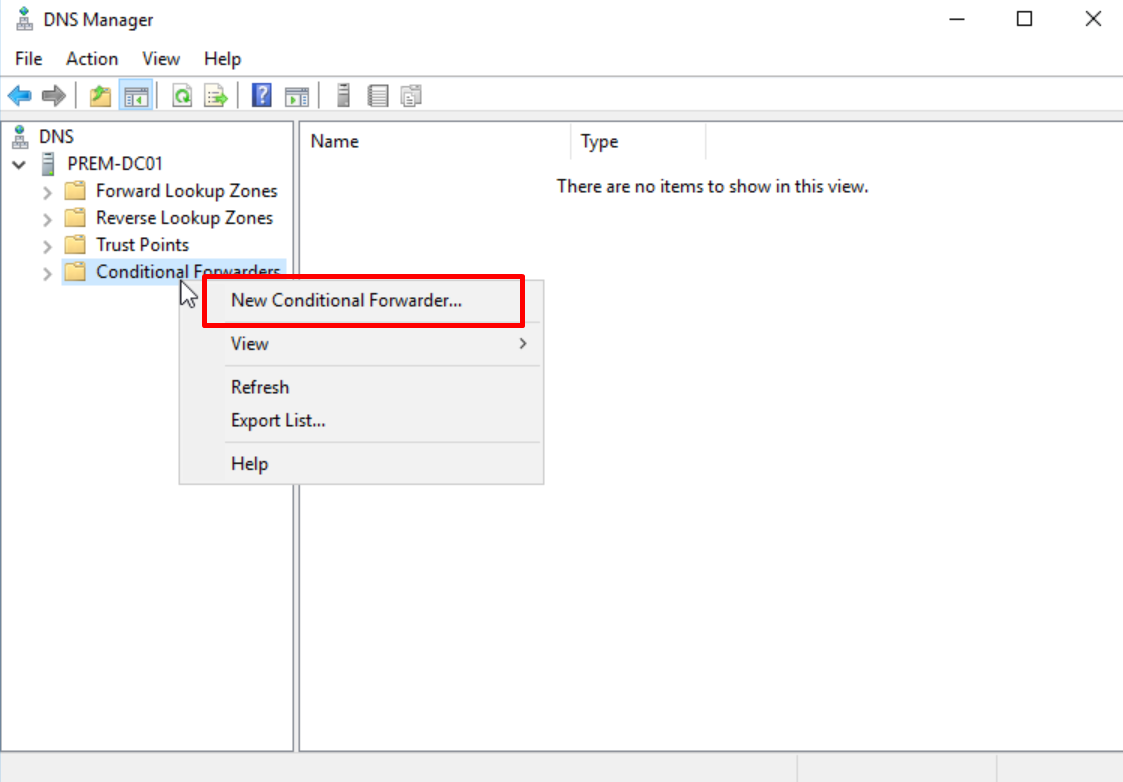

   1. 在DC01上，打开DNS管理器，右键单击“条件转发器”，然后单击“新建条件转发器”。
      图28 在DC01中添加条件转发器

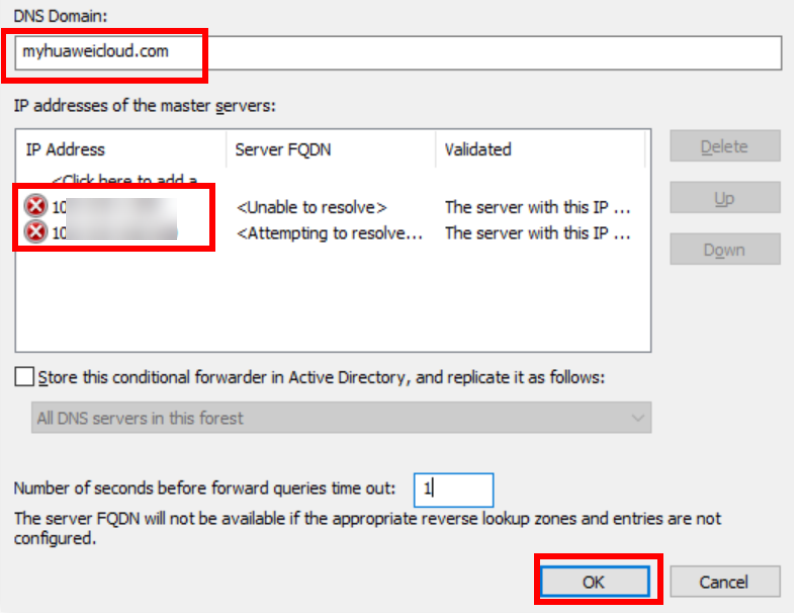

   2. 在DNS域中输入myhuaweicloud.com。
   3. 输入华为云DNS服务提供的DNS服务器。

      在本实践中，我们使用亚太-新加坡区域的内网DNS地址。

      参考华为云云解析服务提供的内网DNS地址是多少？获取您所在地区的DNS服务器。

      图29 添加DNS域名和AP-Singapore DNS服务器

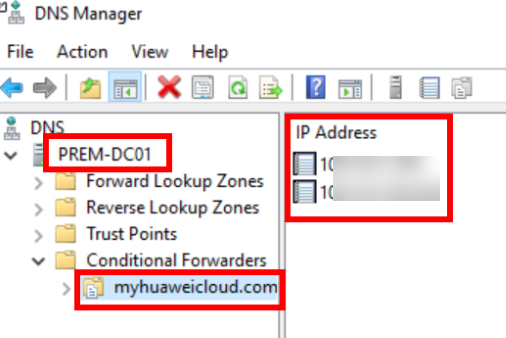

      图30 在DC01中成功添加条件转发器

2. 为DC02添加条件转发器，步骤与为DC01添加条件转发器相同。

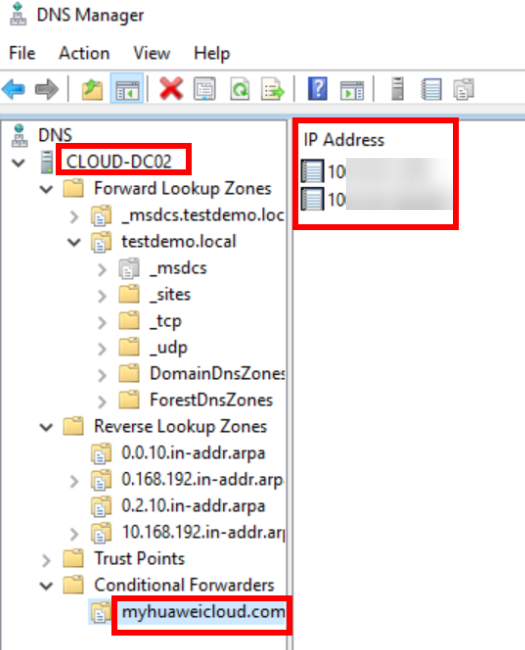

   图31 在DC02中成功添加条件转发器


配置验证

在本节中，我们将通过使用IP地址和域名配置的多账户结构来测试网络连接，该结构通过VPN连接、VPC对等连接以及配置的路由进行连接。我们还将使用nslookup命令来测试访问华为云云服务（如OBS、SMN和CES）的终端节点连接情况。

您可参考下文的测试场景和结果。

1. 使用ping命令验证ECS01到VM01和ECS02的连通性。
   1. 使用IP地址进行ping。

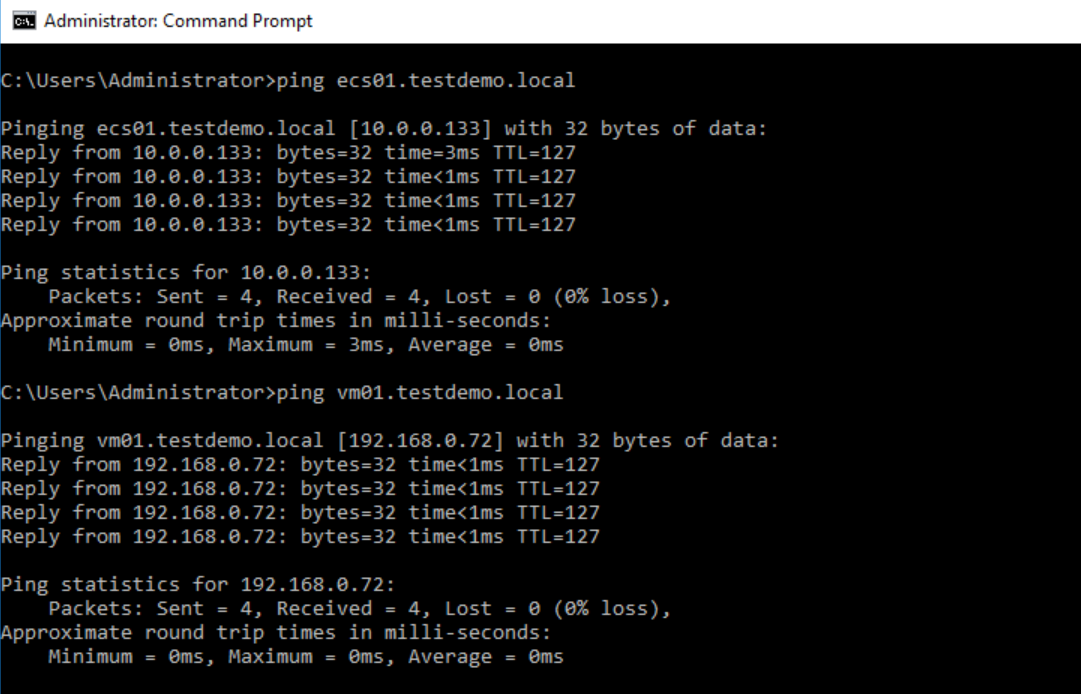

      图32 在ECS01上ping VM01和ECS02的IP地址

   2. 使用域名进行ping。
      图33 在ECS01 Ping VM01和ECS02的域名

   3. 验证ECS01到华为云云服务的连通性。

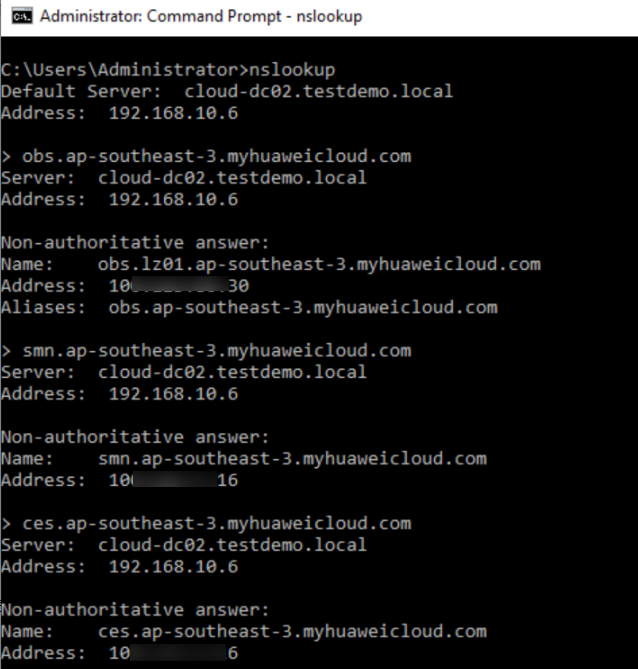

      图34 通过ECS01访问华为云云服务的终端节点

2. 使用ping命令继续验证VM01到ECS01和ECS02的连通性，以及VM01到华为云云服务的连通性，具体方法同上。
3. 使用ping命令继续验证ECS02到VM01和ECS01的连通性，以及ECS02到华为云云服务的连通性，具体方法同上。

总结

在本实践中，我们学习了如何在多账户环境中部署DNS服务器，使用集成AD的DNS服务器进行DNS解析。同时，我们还配置了DNS服务器作为华为集成DNS的转发器，以解析SMN、OBS、CES等华为云云服务的终端节点，方便访问任何环境中使用的资源。
