为云服务器配置内网域名

方案概述

应用场景

网站在运行过程中,当某一台ECS故障,需要将业务切换到备份的云服务器时,如果云服务器没有配置内网域名,则需要通过修改主业务节点ECS的代码来重新设置云服务器的内网IP地址,该操作需要中断业务并重新发布网站,耗时耗力。

内网域名功能支持为VPC内每个云服务器创建一个内网域名,在部署该网站时,我们为云服务器申请了内网域名,且代码中设置的是云服务器的内网域名,则仅需要通过修改内网域名解析记录即可实现云服务器的切换,无需中断业务,也不需要重新发布网站。

方案架构

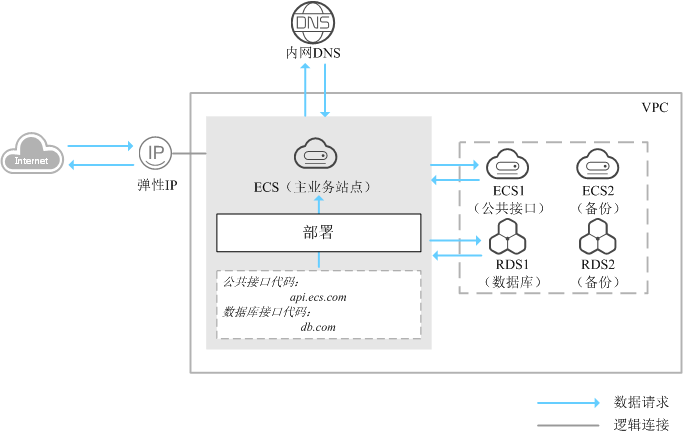

图1展示了某网站的逻辑组网,在一个VPC内,部署了ECS和RDS。其中:

  • ECS:作为主业务站点和业务入口。
  • ECS1:作为公共接口。
  • RDS1:作为数据库,存储业务数据。
  • ECS2和RDS2:作为备份服务器和数据库。
图1 逻辑组网图

方案优势

  • 通过内网域名访问VPC内的云服务器,无需经过Internet,访问速度更快、安全性更高。
  • 在代码中使用内网域名代替内网IP。当需要进行云服务器切换时,只需通过修改内网域名解析记录即可,无需修改代码。

资源成本和规划

本节介绍最佳实践中资源规划情况,包含以下内容:

表1 内网域名资源规划

资源

内网域名

关联VPC

内网IP

记录集类型

说明

ECS1

api.ecs.com

VPC_001

192.168.2.8

A

公共接口ECS。

ECS2

api.ecs.com

VPC_001

192.168.3.8

A

备份公共接口ECS。

RDS1

db.com

VPC_001

192.168.2.5

A

数据库,用于存储业务数据。

RDS2

db.com

VPC_001

192.168.3.5

A

备份数据库。

表2 资源和成本规划

区域

资源

资源名称

资源说明

数量

每月费用(元)

中国-香港

虚拟私有云 VPC

VPC_001

设置DNS服务器地址与华为云的内网DNS地址保持一致。

详细请参见华为云提供的内网DNS地址是多少?

1

免费

弹性云服务器 ECS

ECS

ECS1

ECS2

  • 内网域名:api.ecs.com
  • 关联VPC:VPC_001
  • ECS1:公共接口ECS,内网IP:192.168.2.8
  • ECS2:备份公共接口ECS,内网IP:192.168.3.8

3

详细请参见弹性云服务器产品价格详情

云数据库 RDS

RDS1

RDS2

  • 内网域名:db.com
  • 关联VPC:VPC_001
  • RDS1:数据库,用于存储业务数据,内网IP:192.168.2.5
  • RDS2:备份数据库,内网IP:192.168.3.5

2

详细请参见云数据库产品价格详情

云解析服务

api.ces.com

db.com

  • api.ces.com:

    关联VPC:VPC_001

    记录集类型:A,值:192.168.2.8

  • db.com

    关联VPC:VPC_001

    记录集类型:A,值:192.168.2.5

2

免费

为云服务器配置内网域名总流程

为云服务器配置内网域名的流程如图2所示。

图2 内网域名配置流程

配置流程说明:

  1. “(可选)创建VPC及VPC子网”:在管理控制台虚拟私有云服务页面完成配置,仅当您在网站部署阶段为云服务器配置内网域名时,执行本操作。
  2. “创建内网域名”和“创建记录集”:在管理控制台云解析服务页面完成相关配置。
  3. “(可选)更改VPC子网的DNS”:在管理控制台虚拟私有云服务页面完成配置,仅当您为已运行网站的云服务器配置内网域名时,执行本操作。

实施步骤

  1. (可选)创建VPC及VPC的子网

    当您在网站部署阶段为云服务器配置内网域名时,需要首先完成VPC及其子网的创建。

    1. 进入创建虚拟私有云页面
    2. 根据界面提示配置参数,关键参数的配置说明如表3所示。
      表3 虚拟私有云关键参数说明

      参数

      说明

      取值样例

      区域

      不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。

      中国-香港

      名称

      VPC名称。

      VPC_001

      网段

      VPC的地址范围,VPC内的子网地址必须在VPC的地址范围内。

      目前支持网段范围:

      • 10.0.0.0/8~24
      • 172.16.0.0/12~24
      • 192.168.0.0/16~24

      192.168.0.0/16

      子网名称

      子网的名称。

      Subnet

      子网网段

      子网的地址范围,需要在VPC的地址范围内。

      192.168.0.0/24

      网关

      子网的网关。

      192.168.0.1

      DNS服务器地址

      若要为VPC内的云服务器配置内网域名,需要设置DNS服务器地址与华为云的内网DNS地址保持一致。

      100.125.1.250

      100.125.3.250

    3. 单击“立即创建”,完成VPC以及VPC默认子网的设置。

  2. 创建内网域名

    为云服务器ECS1和数据库RDS1创建内网域名。

    1. 进入内网域名列表页面
    2. 单击“创建内网域名”,开始创建内网域名。
    3. 根据界面提示配置参数,参数说明如表4所示。
      表4 创建内网域名参数说明

      参数

      参数说明

      取值样例

      域名

      域名。可以自定义,支持创建顶级域,但需符合域名命名规范。

      api.ecs.com

      VPC

      内网域名要关联的VPC。

      VPC_001

      邮箱

      可选参数。管理该内网域名的管理员邮箱。建议用户使用保留邮箱“HOSTMASTER@域名”作为此管理员邮箱。

      更多关于Email的信息,请参见SOA记录中的Email格式为什么变化了?

      HOSTMASTER@ecs1.com

      标签

      可选参数。由键和值组成,用于搜索域名或为域名资源分组。当系统中配置多个域名时,可以选择配置此参数。

      键和值的命名规则请参见表5

      说明:

      如您的组织已经设定云解析服务的相关标签策略,则需按照标签策略规则为域名添加标签。标签如果不符合标签策略的规则,则可能会导致域名创建失败,请联系组织管理员了解标签策略详情。

      -

      描述

      可选参数。域名的描述信息。长度不超过255个字符。

      This is a zone example.

      表5 标签命名规则

      参数

      规则

      举例

      • 不能为空。
      • 对于同一资源键值唯一。
      • 长度不超过36个字符。
      • 取值为不包含“=”、“*”、“<”、“>”、“\”、“,”、“|”和“/”的所有Unicode字符,且首尾字符不能为空格。

      example_key1

      • 不能为空。
      • 长度不超过43个字符。
      • 取值为不包含“=”、“*”、“<”、“>”、“\”、“,”、“|”和“/”的所有Unicode字符,且首尾字符不能为空格。

      example_value1

    4. 单击“确定”,完成内网域名api.ecs.com的创建。

      创建完成后,您可以在“内网域名”页面查看新创建的域名信息。

      单击“名称”列的域名名称,可以看到系统已经为您创建了SOA类型和NS类型的记录集。其中,

      • SOA类型的记录集标识了对此域名具有最终解释权的主权威服务器。
      • NS类型的记录集标识了此域名的权威服务器。
    5. 重复执行3~5,完成内网域名db.com的创建。

      内网域名规划请参见表1

  1. 创建记录集

    为云服务器ECS1和数据库RDS1的内网域名添加到对应内网IP的解析记录。

    1. 在“内网域名”页面的域名列表中,单击新创建域名的名称。

      系统进入域名解析记录页面。

    2. 单击“添加记录集”。
    3. 根据界面提示填写参数配置,参数说明如表6所示。
      表6 添加A类型记录集参数说明

      参数

      参数说明

      取值样例

      主机记录

      域名前缀。

      此处参数设置为空,表示解析的域名是api.ecs.com。

      -

      类型

      记录集的类型,此处为A类型。

      A – 将域名指向IPv4地址

      TTL(秒)

      解析记录在DNS服务器的缓存时间,以秒为单位。

      如果您的服务地址经常更换,建议TTL值设置相对小些,反之,建议设置相对大些。

      默认为“5min”,即300s。

      域名对应的IPv4地址。多个IPv4地址以换行符分隔。

      此处设置为云服务器的内网IP。

      192.168.2.8

      标签

      可选参数,由键和值组成,用于搜索记录集或为记录集资源分组。当系统中配置多个记录集时,可以选择配置此参数。

      键和值的命名规则请参见表5

      说明:

      如您的组织已经设定云解析服务的相关标签策略,则需按照标签策略规则为记录集添加标签。标签如果不符合标签策略的规则,则可能会导致记录集创建失败,请联系组织管理员了解标签策略详情。

      -

      描述

      可选配置,对域名的描述。

      -

    4. 单击“确定”,完成为内网域名api.ecs.com添加A类型记录集。
    5. 重复执行1~4,为内网域名db.com添加A类型的记录集。

      域名db.com对应记录集的“值”设置为“192.168.2.5”。

      记录集的详细数据规划请参见表2

  2. (可选)更改VPC子网的DNS

    当您为已运行网站的云服务器配置内网域名时,需要更改VPC子网的DNS。

    为实现内网域名在VPC内的正常解析,您需要把VPC子网的DNS改成云解析服务提供的内网DNS。

    更改VPC子网的DNS的操作请参见怎样切换内网DNS?

  1. 切换ECS

    当ECS1发生故障,需要将业务切换到备份的云服务器ECS2上。此时,可以通过修改内网域名api.ecs.com的解析记录实现业务切换。

    1. 登录管理控制台。
    2. 单击管理控制台左上角的,选择“中国-香港”。
    3. 选择“网络 > 云解析服务”。

      进入云解析服务页面。

    4. 在左侧树状导航栏,选择“内网域名”。
    5. 在“内网域名”页面域名列表中,单击“名称”列的域名“api.ecs.com”进入域名解析记录页面。
    6. 在A类型记录集中,单击“操作”列的“修改”。
    7. 将“值”修改为“192.168.3.8”。
    8. 单击“确定”,完成解析记录的修改。

    此时,ECS到公共接口ECS1的访问会通过内网DNS解析到ECS2上,实现了ECS的切换。
