通过Kibana Discover实现数据可视化时序展示

在CSS服务中，通过Kibana Discover页面，您可快速创建索引模式并基于时间字段对Elasticsearch中的时序数据进行可视化展示与查询。

应用场景

Kibana作为Elasticsearch的可视化管理工具，支持通过Discover页面对时间序列数据进行实时查询与图表展示。典型场景包括：

日志分析：按时间范围筛选服务器日志，定位异常事件。
业务监控：实时查看订单量、用户活跃度等指标的变化趋势。
数据探索：快速浏览数据内容，验证数据导入结果。

方案架构

Discover是Kibana提供的核心数据浏览界面。它直接与底层的Elasticsearch集群交互：

用户请求：用户在Discover页面进行数据过滤、排序、选择时间范围等操作。
Kibana：将用户的操作转化为Elasticsearch查询DSL。
Elasticsearch：执行查询，返回结果。
Kibana：将结果以表格和图表（如水平条形图显示文档计数）的形式展示给用户。

关于Discover的详细使用说明请参见Discover。

方案优势

简单易用：界面直观，无需复杂配置即可快速查询和浏览数据。
灵活性：支持强大的KQL查询语法和多种字段过滤条件，快速定位所需数据。
实时性：结合时间字段，支持动态刷新数据，实时反映最新写入内容。

前提条件

已创建CSS Elasticsearch集群，如果是安全集群，需准备好用户名和密码。
已将待查询的数据（例如日志、监控指标等）导入到Elasticsearch集群中，数据中需包含时间字段（如 @timestamp）。

操作步骤

本文以7.10.2版本的Kibana为例，介绍如何使用Discover实现数据可视化时序展示。不同版本的Kibana，界面会有差异，请以实际环境为准。

登录Kibana进入命令执行页面。
1. 登录云搜索服务管理控制台。
2. 在左侧导航栏，选择“集群管理 > Elasticsearch”。
3. 在集群列表，选择目标集群，单击操作列的“Kibana”，登录Kibana。
4. 在Kibana左侧导航栏选择“Dev Tools”，进入操作页面。
创建索引模式。
1. 在Kibana页面，单击左上角菜单图标，选择“Management > Stack Management”。
2. 在Stack Management页面，选择“Index Patterns”，单击“Create index pattern”创建索引模式。
3. 在“Index pattern name”输入框中输入索引名称前缀（如“kibana_sample_data*”）。
4. 单击“Next step”。
5. 在“Time field”下拉框中选择时间字段（如“@timestamp”）。
6. 单击“Create index pattern”创建索引模式。

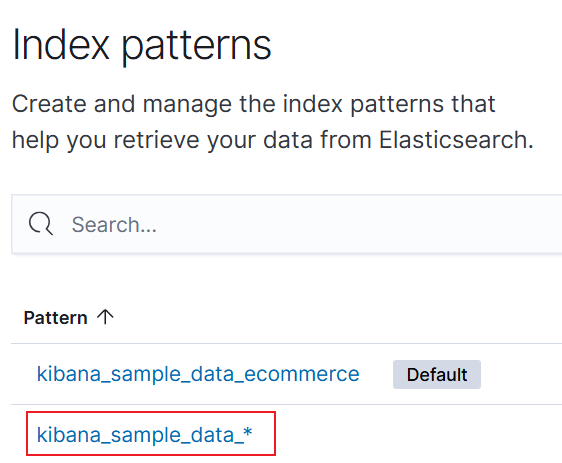

  图1 创建索引模式
进入Discover页面。
1. 在Kibana页面，单击左上角菜单图标，选择“Kibana > Discover”。
2. 在“Index patterns”下拉框中选择上一步创建的索引模式（如“kibana_sample_data*”）。

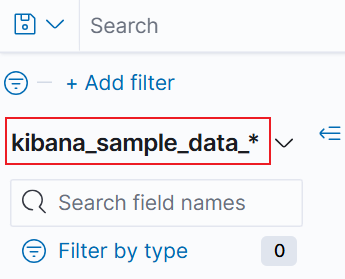

  图2 选择索引模式
查看数据。
- 柱状图：展示文档数量的时序分布（默认按15分钟聚合）。
- 文档列表：默认显示500条匹配的文档内容（可滚动加载更多）。

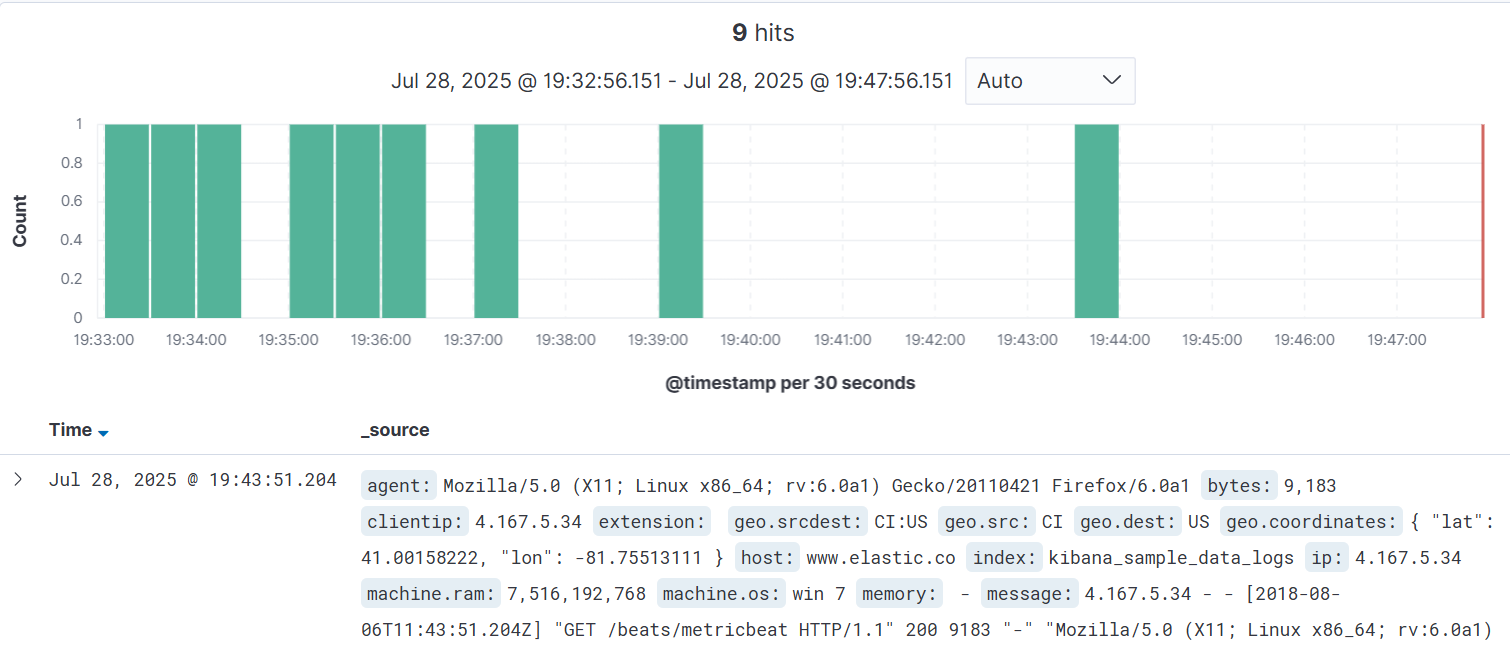

图3 查看数据
搜索数据。
- 添加过滤条件：在Add filter区域，选择字段并输入值（如“status: 200”）进行筛选。
- 使用KQL查询：在搜索框输入Kuery查询语句（如response.keyword: "OK"），按回车执行。查询语法请参见Kibana Query Language。

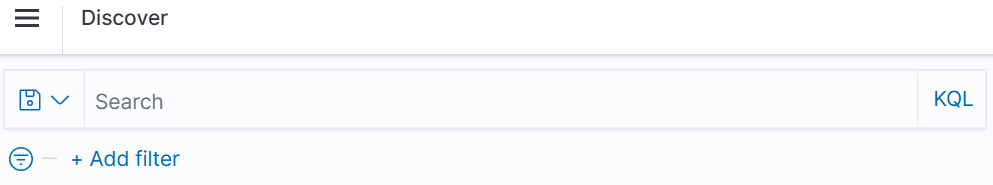

图4 搜索数据
使用时间过滤器。
1. 调整时间范围。单击右上角时间过滤器，选择以下方式：
  - Absolute：指定具体开始和结束时间（如2024-03-01 00:00至2024-03-02 00:00）。
  - Relative：基于当前时间偏移（如Last 1 hour或Last 7 days）。
  - Now：实时刷新时间范围。

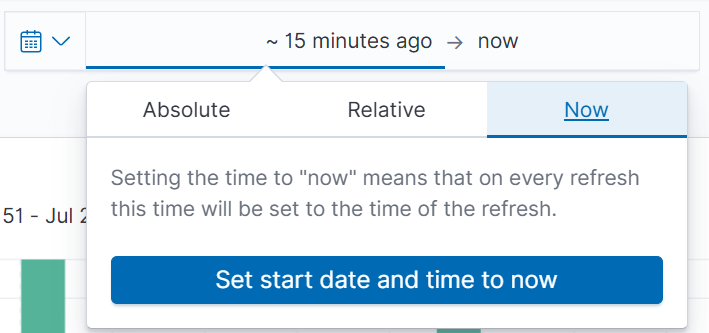

  图5 时间过滤器
2. 直方图交互查询。在柱状图上单击时间区间，可快速定位该时间段的文档数据。
