使用Logstash将Kafka数据接入Elasticsearch

本文介绍如何使用云搜索服务CSS的Logstash将Kafka中的数据接入到CSS的Elasticsearch中。Logstash作为ELK（Elasticsearch、Logstash、Kibana）日志方案中的关键组件，支持多种数据源与ETL（Extract、Transform、Load）处理方式，能够有效提升日志管理和服务效率。

应用场景

使用CSS Logstash将Kafka数据接入CSS Elasticsearch适用于多种业务场景。

实时日志管理：需要实时采集、处理和存储日志数据。
数据预处理：对原始日志数据进行清洗、转换和丰富。
统一日志管理：搭建统一的日志管理平台，实现日志的统一存储、分析和可视化。

方案架构

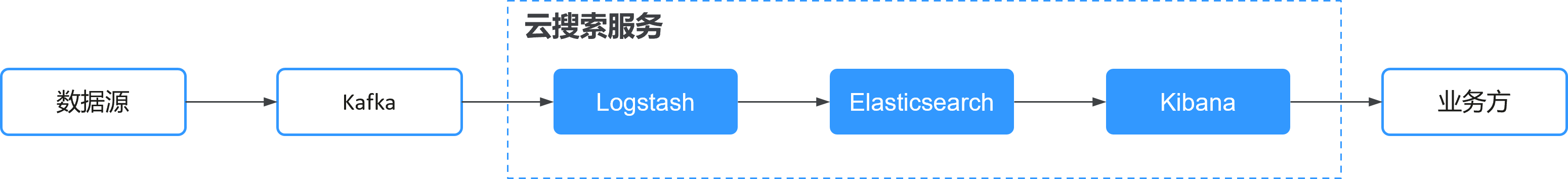

图1 架构图

Kafka作为消息中间件，存储待处理的日志数据。
Logstash消费Kafka中的数据，进行ETL处理后写入Elasticsearch。
Elasticsearch存储处理后的日志数据，支持高效查询和分析。
Kibana提供数据可视化界面，便于用户进行数据分析和报表制作。

方案优势

高效处理：Logstash支持高吞吐量和低延迟的数据处理。
灵活配置：支持多种数据源和目标，配置灵活。
可扩展性：支持水平扩展，适用于大规模数据处理场景。
实时性：能够实时消费Kafka数据并写入Elasticsearch。

约束限制

Logstash与Kafka、Elasticsearch之间需要保证网络连通。

前提条件

在CSS控制台已创建Elasticsearch集群，用于存储、分析数据。集群状态为“运行中”。获取并记录了集群的访问地址，如果是安全集群，还要记录访问集群的账号和密码。
如需新建集群请参见创建Elasticsearch集群。
在CSS控制台已创建Logstash集群，用于数据处理。
如需新建集群请参见创建Logstash集群。
数据已成功接入Kafka的指定Topic中。获取并记录了Kafka的IP地址和端口号。
如果使用的是分布式消息服务Kafka版则可以参考创建Kafka Topic。

步骤一：在Elasticsearch上创建索引模板

索引模板用于定义Elasticsearch中索引的结构和设置，包括分片数、副本数、字段类型等，确保数据在Elasticsearch中的存储结构一致。

登录目标集群的Kibana。
1. 登录云搜索服务管理控制台。
2. 在左侧导航栏，选择“集群管理 > Elasticsearch”。
3. 在集群列表，选择目标集群，单击操作列的“Kibana”，登录Kibana。
4. 在Kibana左侧导航栏选择“Dev Tools”，进入操作页面。

执行命令创建索引模板。

例如，创建一个索引模板，配置索引默认采用3分片、0副本，索引中定义了@timestamp字段。

PUT _template/filebeat
{
  "index_patterns": ["*topic*"],
  "settings": {
    # 定义分片数。
    "number_of_shards": 3,
    # 定义副本数。
    "number_of_replicas": 0,
    "refresh_interval": "5s"
  },
  # 定义字段。
  "mappings": {
        "properties": {
          "@timestamp": {
            "type": "date"
          }
        }
    }
}

步骤二：测试Logstash与Kafka的网络连通性

测试Logstash与Kafka之间的网络连通性，确保数据能够从Kafka正确传输到Logstash，进而写入Elasticsearch。

进入配置中心页面。
1. 登录云搜索服务管理控制台。
2. 在左侧导航栏，选择“集群管理 > Logstash”。
3. 在集群列表，单击目标集群名称，进入集群详情页。
4. 选择“配置中心”页签。
在配置中心页面，单击“连通性测试”。
在连通性测试弹窗中，输入kafka的IP地址和端口号，单击“测试”。

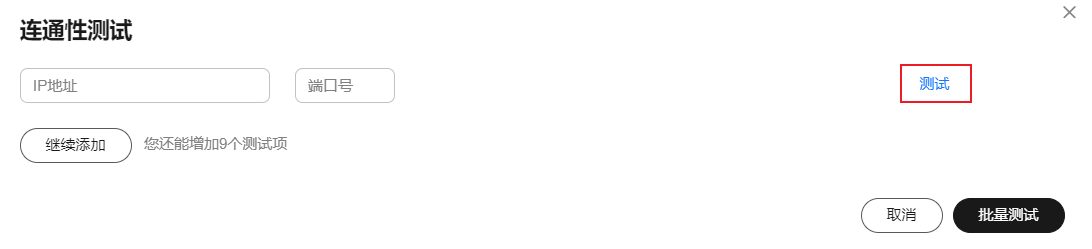

图2 连通性测试

当显示“可用”时，表示集群间网络连通。
- 如果Logstash与Kafka都在内网却网络不连通，则可以配置Logstash集群路由连通集群间的网络。
- 如果Kafka在外网且网络不连通，则可以配置Logstash公网访问连通集群间的网络。

步骤三：创建Logstash配置文件

通过创建Logstash配置文件，定义数据的输入、处理和输出规则，确保数据能够从Kafka正确消费、处理后写入Elasticsearch。

在Logstash配置中心页面，单击右上角“创建”，编辑配置文件。

选择集群模板：展开系统模板，选择“kafka”，单击操作列的“应用”。
设置配置文件名称：在“名称”处自定义配置文件名称，例如“kafka-es”。

修改配置文件内容：在“配置文件内容”处根据注释修改配置方案，以下仅为配置示例，需要基于业务情况修改。

对于多个topic配置到一个pipeline中建议设置多个input解决，不建议配置到一个input中。
对于不同的kafka topic需要配置通过的group_id、client_id、type确保消费组隔离。
consumer_threads消费线程参数配置建议基于topic中partition配置，要求Logstash节点数乘以consumer_threads大于等于partition。
由于时区不同，Logstash机器是UTC时间，如果需要在0点实现索引轮转，需要增加ruby脚本+8小时。

input {
   kafka  {
       # input以json格式读取数据
       codec => "json"
       # topic名称
       topics => ["topic-nginx"]
       # kafka的访问地址
       bootstrap_servers => "192.168.0.1:9092,192.168.0.2:9092"
       # kafka心跳检查参数，保持默认
       max_poll_interval_ms => "3000000"
       session_timeout_ms => "90000"
       heartbeat_interval_ms => "30000"
       # logstash节点consumer消费线程，基于topic中patition配置
       consumer_threads => 5
       max_poll_records => "3000"
       auto_offset_reset => "latest"
       # topic消费组和类型配置
       group_id => "topic-nginx-elk-hw"
       client_id => "topic-nginx-elk-hw"
       type => "topic-nginx"
     }
}
input {
   kafka  {
       # input以文本格式读取数据
       codec => "plain"
       # topic名称
       topics => ["topic-gateway"]
       # kafka连接地址
       bootstrap_servers => "192.168.0.1:9092,192.168.0.2:9092"
       # kafka心跳检查参数，保持默认
       max_poll_interval_ms => "3000000"
       session_timeout_ms => "90000"
       heartbeat_interval_ms => "30000"
       # logstash节点consumer消费线程，基于topic中partition配置
       consumer_threads => 5
       max_poll_records => "3000"
       auto_offset_reset => "latest"
       # topic消费组和类型配置
       group_id => "topic-gateway-elk-hw"
       client_id => "topic-gateway-elk-hw"
       type => "topic-gateway"
     }
}

# 对数据的切割与截取信息
filter {
    mutate {
      remove_field => ["@version","tags","source","input","prospector","beat"]
    }
  # 修正索引的的创建时间，使用索引按照北京时间滚动。
  ruby {
    code => " event.set('[@metadata][localdate]', (event.get('@timestamp').time.localtime + 8 * 60 * 60).strftime('%Y.%m.%d'))"
  }
}

# CSS集群的信息
output {
  elasticsearch {
    hosts => ["http://192.168.0.4:9200"]
    index  => "%{type}-%{[@metadata][localdate]}"
    #user => "xxx"
    #password => "xxx"
  }
}

“隐藏内容列表”：输入需要隐藏的敏感字串列表，按Enter创建。配置隐藏字符串列表后，在返回的配置内容中，会将所有在列表中的字串隐藏为***（列表最大支持20条，单个字串最大长度512字节）。

配置文件编辑完成后，单击“下一页”配置Logstash配置文件的运行参数。
- “pipeline.worker”建议和Logtash节点的CPU核数保持一致。
- 当同一个pipeline中topic个数较少时，建议“pipeline.batch.size”配置大于1000；当同一个pipeline中有多个topic，并且topic数据量不同，建议“pipeline.batch.size”配置小于1000，避免一个topic阻塞整个pipeline。
- “pipeline.batch.delay”可以保持默认值。
- “queue type”选择“memory”。
配置完成后，单击“创建”。
在配置中心页面可以看到创建的配置文件，状态为“可用”，表示创建成功。

步骤四：启动Logstash的配置文件

启动Logstash的配置文件，Logstash连接到Kafka，从Kafka的主题中拉取数据，处理后写入Elasticsearch。

在Logstash配置中心页面，勾选新建的配置文件，单击“启动”。
在“启动Logstash服务”对话框中，勾选“是否保持常驻”，开启保持常驻，确保Logstash配置文件持续运行，不会因为服务重启、Logstash消费异常或其他原因导致数据处理中断。
保持常驻会在每个节点上面配置一个守护进程，当logstash服务出现故障的时候，会主动拉起并修复，从而保证日志管理系统的高效和稳定运行。
单击“确定”，启动配置文件。
在管道列表中可以查看启动的配置文件状态，监控数据迁移情况，确保数据正常消费和写入。

步骤五：在Elasticsearch中创建索引模式

索引模式用于定义如何在Kibana中查询和分析接入Elasticsearch的数据。本文在创建索引模式时指定了时间字段为@timestamp，确保了在Kibana中能够按时间范围查询和分析数据。

登录云搜索服务管理控制台。
在左侧导航栏，选择“集群管理 > Elasticsearch”。
在集群列表，选择目标集群，单击操作列的“Kibana”，登录Kibana。
在Kibana左侧导航栏选择“Stack Management”。
选择“Index patterns”，单击“Create index pattern”。
在创建索引模式页面，配置“Index pattern name”，例如“topic-gateway*”。单击“Next step”配置时间字段，选择步骤一：在Elasticsearch上创建索引模板创建的索引模板“@timestamp”。

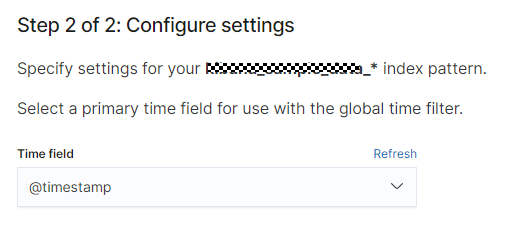

图3 index pattern配置界面示例
单击“Create index pattern”完成创建，返回索引模式列表可以看到新建的索引模式。
