全旅程混沌工程方案

实践场景

某电商企业的新应用已经部署生产环境，计划正式启动接入和引流，其传统运维模式日常运维工作以被动救火为主，缺乏主动运维理念和工具能力；应用上线前无有效途径识别可用性问题，上线后可用性现状无法精确掌握，运维团队缺少故障应急能力和实战经验；希望通过混沌演练对应用在生产环境的架构韧性进行一次引流前的“排雷”和“验收”，以确保在正式引流时无重大稳定性风险。

解决方案

混沌演练驱动主动运维：从客户实际业务场景出发，按照风险分析、应急预案、演练执行、复盘改进4个维度，提供端到端混沌演练能力；

沉淀故障模式：首创基于容错视角的故障场景分析方法，沉淀华为云SRE多年的故障模式库，内置300个+典型故障模式。

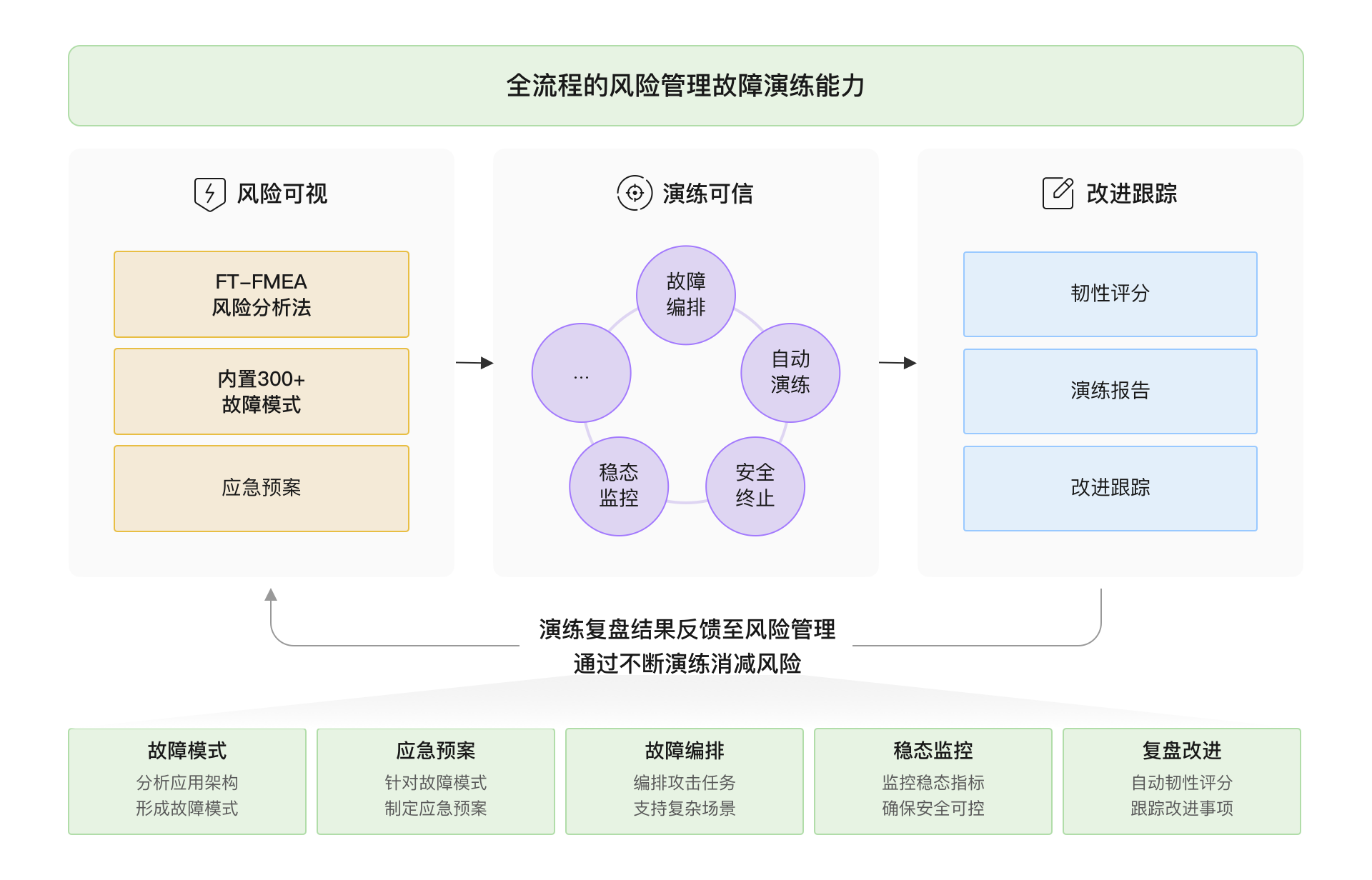

图1 全旅程混沌工程

• 风险分析：分析应用架构，找出风险点。
• 应急预案：针对风险点，制定应急预案。
• 故障演练：针对风险分析的结果和应急预案，指定演练方案，进行故障演练。
• 复盘改进：演练完成后，对演练进行复盘总结，输出演练报告和改进事项。

核心优势

• 首创基于容错视角的故障场景分析方法（FT-FMEA）,逐步内置故障模式300+；
• 支持多维度攻击场景，同时覆盖虚拟化和容器化；
• 支持攻击流程自定义编排，配套客户个性化业务场景；

前提条件

已在应用管理中创建应用分组；

进行混沌演练的资源已安装UniAgent；

步骤一：故障模式

确认演练目标主机或容器所属应用，事件级别是否正确。

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心>混沌演练”页面，选择“风险管理 > 故障模式”页签，单击“创建故障模式”。

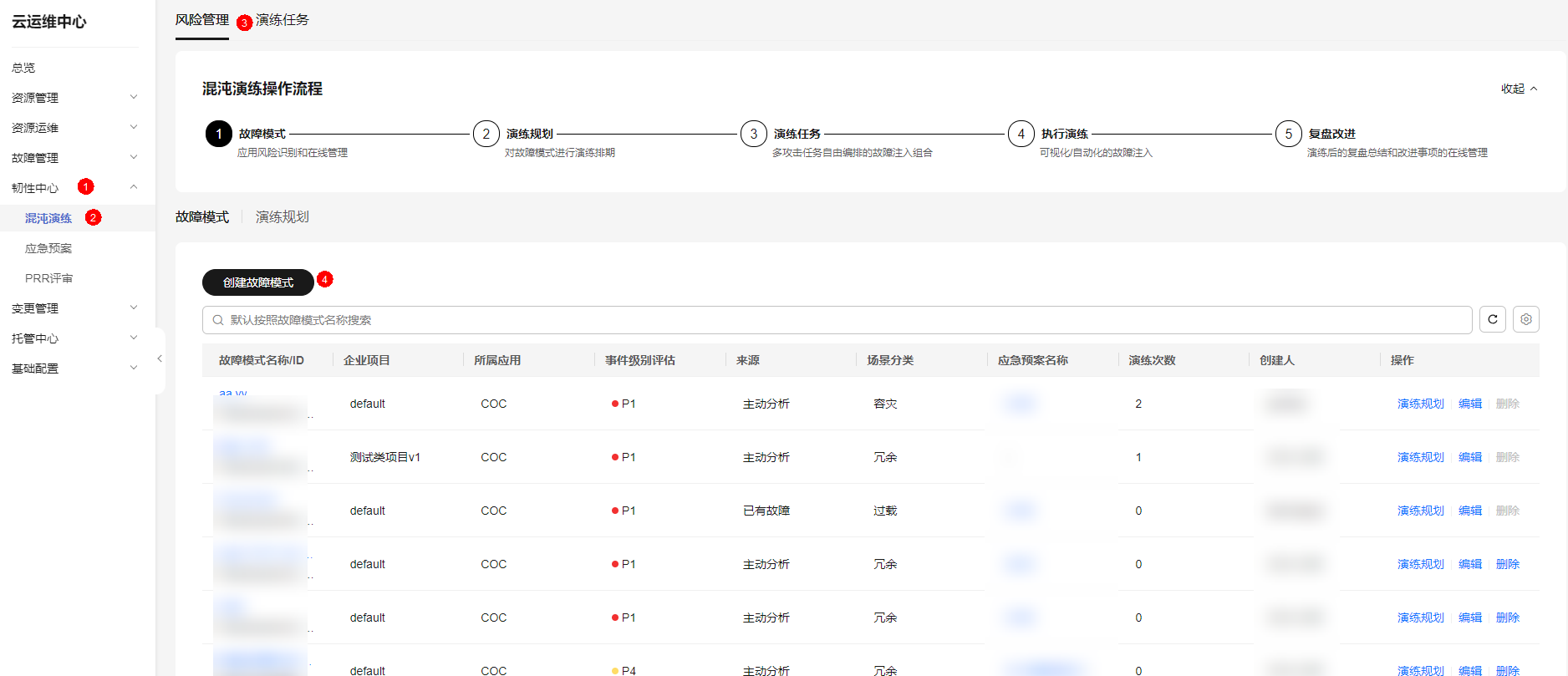

   图2 故障模式页面

3. 填写故障模式信息。
   图3 创建故障模式


   表1 故障模式参数说明

   参数名	参数描述
   故障模式名称	用户自定义故障模式名称
   所属应用	演练目标所属的应用
   事件级别评估	参考事件中心
   来源	包括主动分析，已有故障
   应急预案名称	参考应急预案章节
   场景分类	故障属于哪种场景，包括冗余、容灾、过载、配置、依赖
   发生条件	故障可能发生的条件

4. 选择是否有应急预案。如果选择是，请输入应急预案名称搜索，选择对应的应急预案，单击“保存“。

步骤二：应急预案

选择要注入故障的目标机器所属应用

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心 > 应急预案”页面，选择“自定义预案”页签，单击“创建应急预案”。

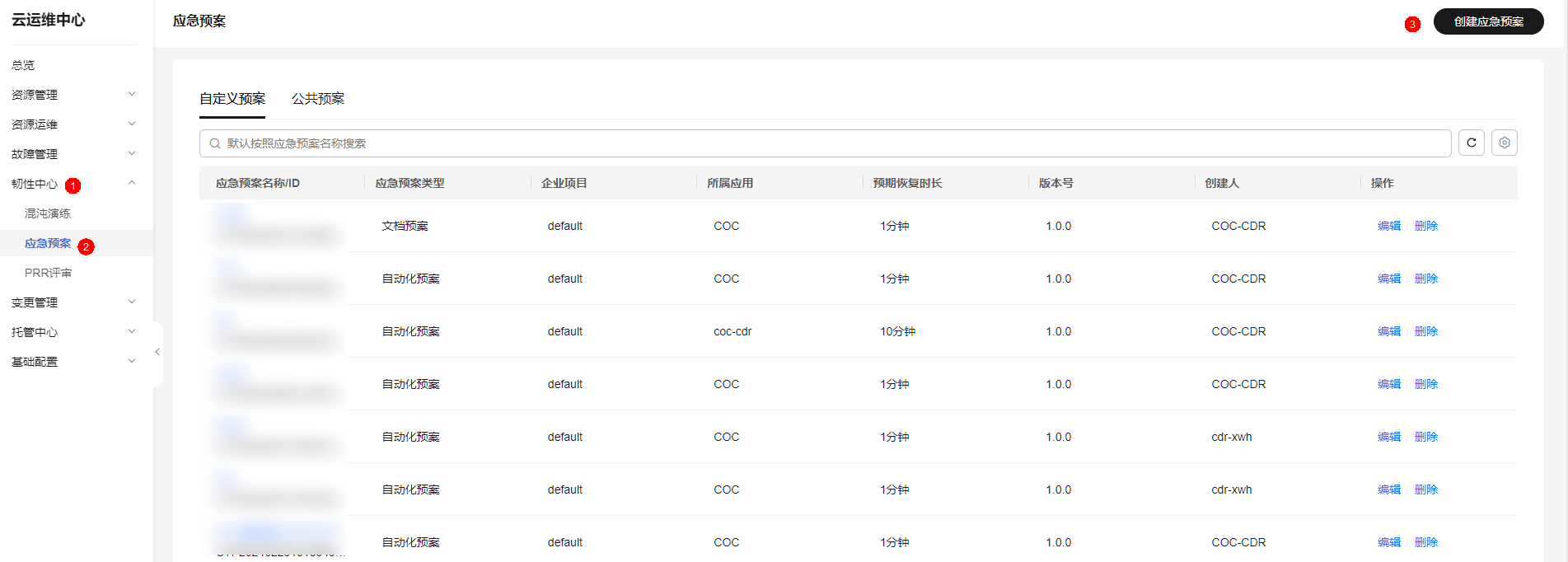

   图4 应急预案页面

3. 填写应急预案基本信息。

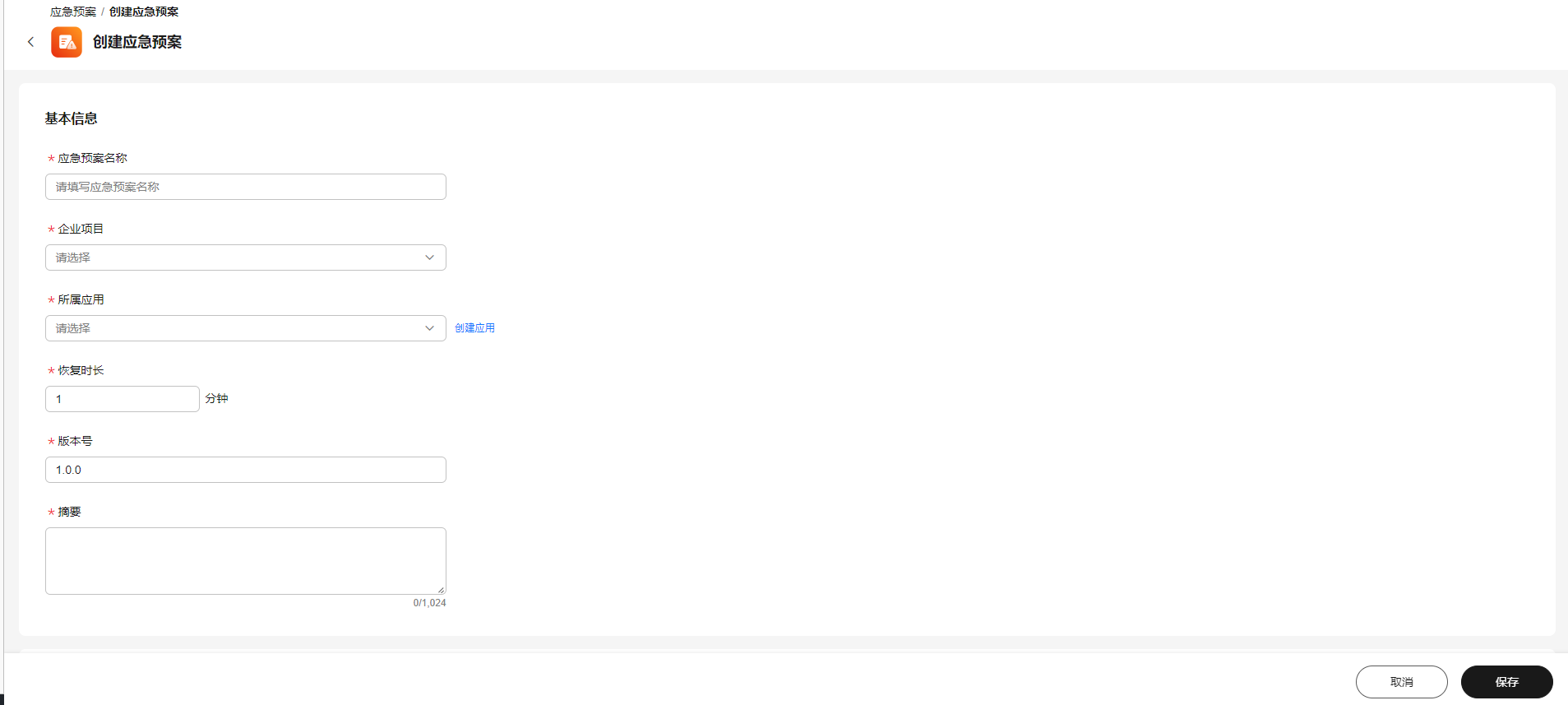

   图5 创建应急预案


   表2 应急预案参数说明

   参数名	参数说明
   应急预案名称	用户自定义此次演练的应急预案名
   所属应用	演练目标主机或容器的所属应用
   应急预案概述	描述应急预案主要信息
   应急预案附件	针对演练异常情况的紧急恢复指导书

4. 演练过程中可能出现不可预料的异常情况，用户须提前准备好应急措施，准备好紧急恢复指导书，单击“上传文件”，上传文件之后再单击“确认”保存。

步骤三：演练规划

您可以指定执行人来创建演练规划，执行人通过接单来创建演练任务，演练任务关联故障模式和区域。

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心 > 混沌演练”页面，选择“风险管理 > 演练规划”页签。

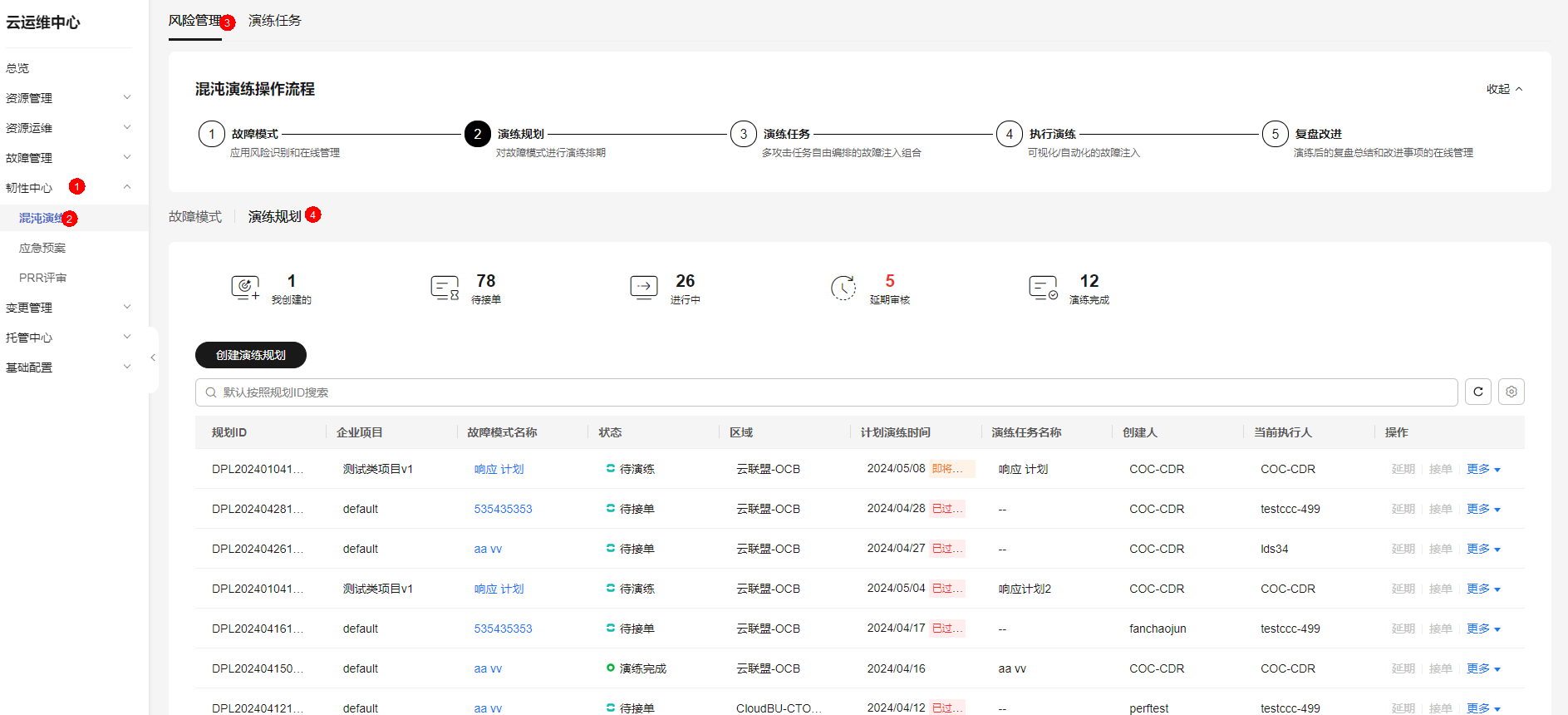

   图6 演练规划页面

3. 单击“创建演练规划”，选择故障模式，执行人，区域和计划演练时间 ，单击“确认”，即可完成演练规划的创建。

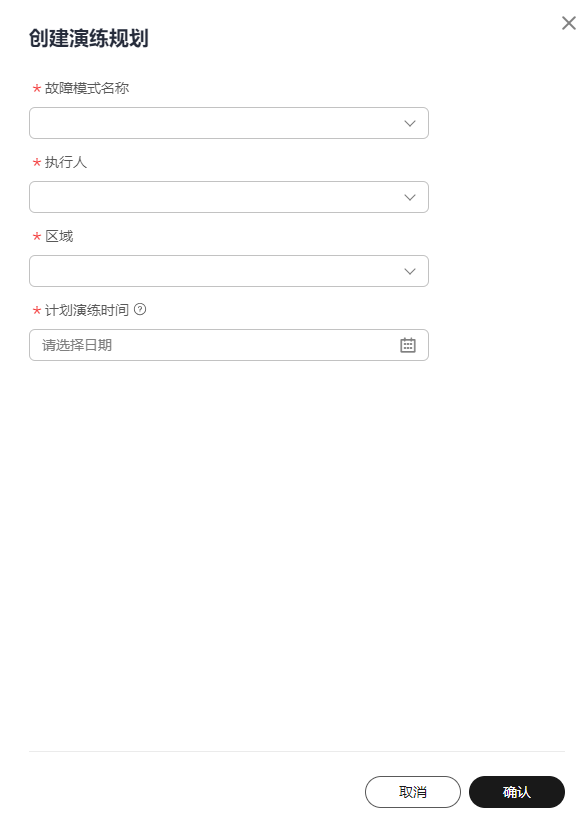

   图7 创建演练规划

4. 演练规划指定的执行人在演练规划列表操作项里单击“接单”，进入创建演练任务页面，演练任务关联选择的故障模式和区域。并且可以对后续的演练任务进度进行跟踪。
   图8 通过演练规划接单进入创建演练任务页面


步骤四：演练任务

通过Cloud Operations Center创建一个演练任务。

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心 > 混沌演练”页面，可以查看演练任务列表。
3. 单击“创建演练任务”。

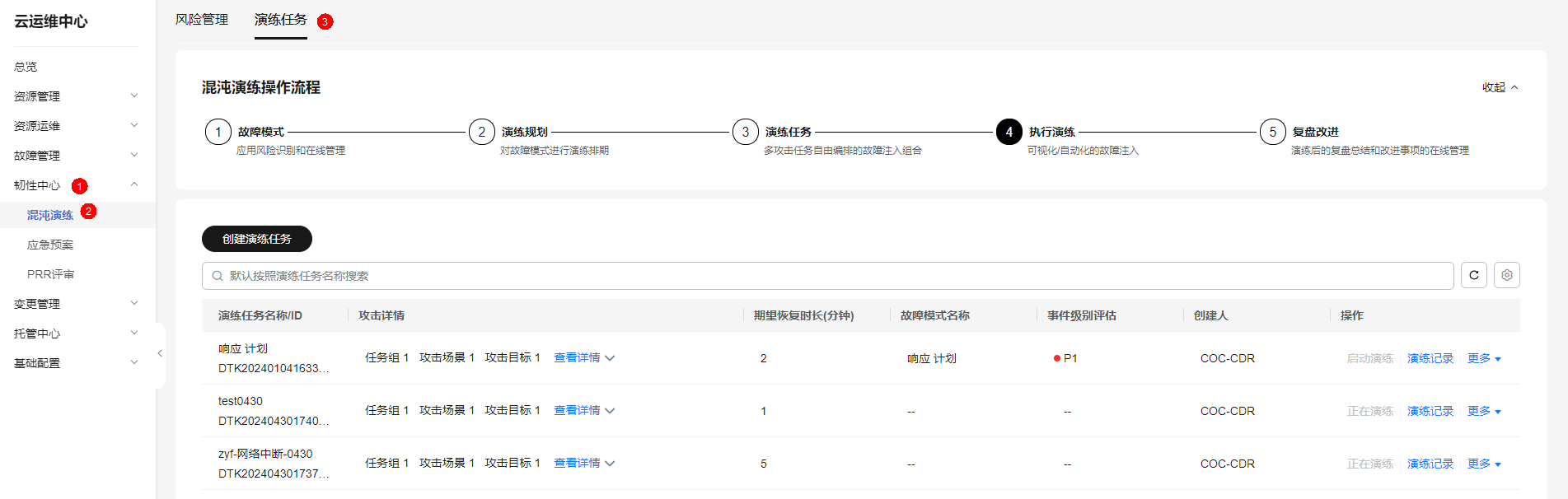

   图9 创建演练任务

4. 填写演练任务基本信息，包括演练任务名称和期望恢复时长，单位为分钟。

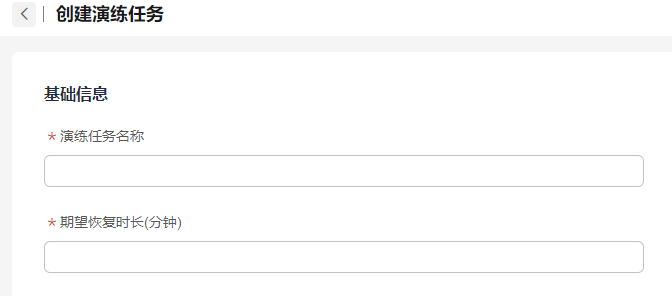

   图10 演练任务基本信息

5. 选择攻击任务，默认有1个攻击任务组，单击“添加新的任务组”可添加新的任务组，单击“添加一个新的攻击任务”弹出“添加新的攻击任务”界面。
   图11 选择攻击任务

6. 添加新的攻击任务，可以选择创建攻击任务或者选择已有。之前没有创建过攻击任务，需要新建攻击任务，之前创建过攻击任务，可以选择已有。
7. 创建攻击任务：包括两大步，先选择攻击目标然后选择攻击场景，不同的攻击目标对应不同的攻击场景。先填写攻击任务名称，攻击目标来源分为弹性云服务器 (ECS)和云容器引擎 (CCE)。如果选择弹性云服务器 (ECS)，则在下方列表里选择对应的机器，单击“下一步”。
   图12 选择攻击目标为弹性云服务器 (ECS)

8. 选择攻击场景并填写场景的攻击参数，单击“完成”即可。场景包括主机资源类、主机进程类、主机网络类。
   图13 弹性云服务器 (ECS)攻击场景

9. 如果选择攻击目标来源为云容器引擎 (CCE)，则需要选择应用、选择pods（依次选择集群、选择namespace、选择工作负载类型、选择工作负载），可以指定pod或者指定数量，单击“下一步”。

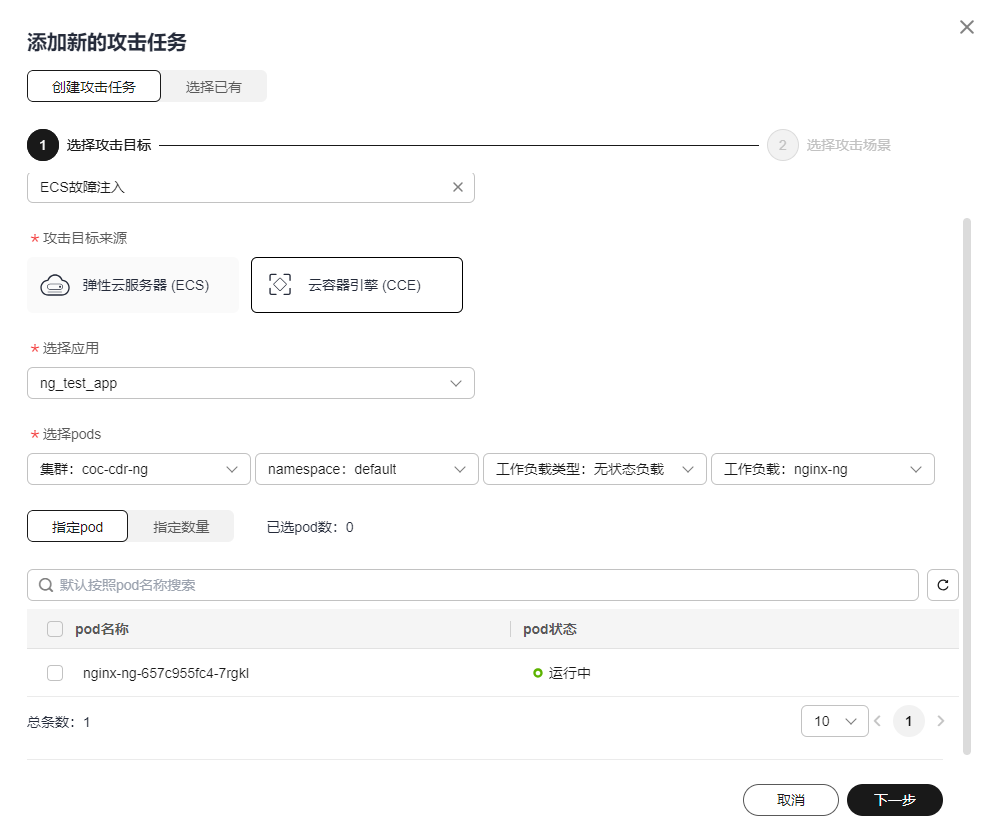

   图14 选择攻击目标为云容器引擎 (CCE)，指定pod

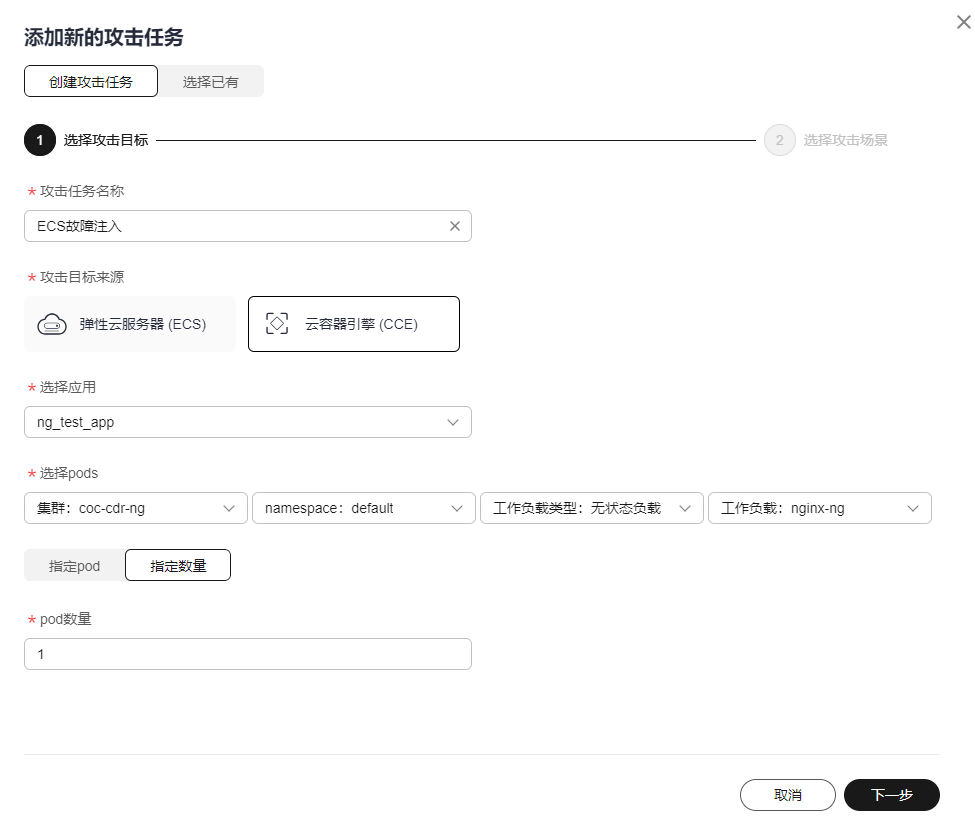

   图15 选择攻击目标为云容器引擎 (CCE)，指定数量

10. 选择云容器引擎 (CCE)攻击场景并填写场景的攻击参数，单击“完成”即可。场景包括Pod资源类、Pod进程类、Pod网络类。

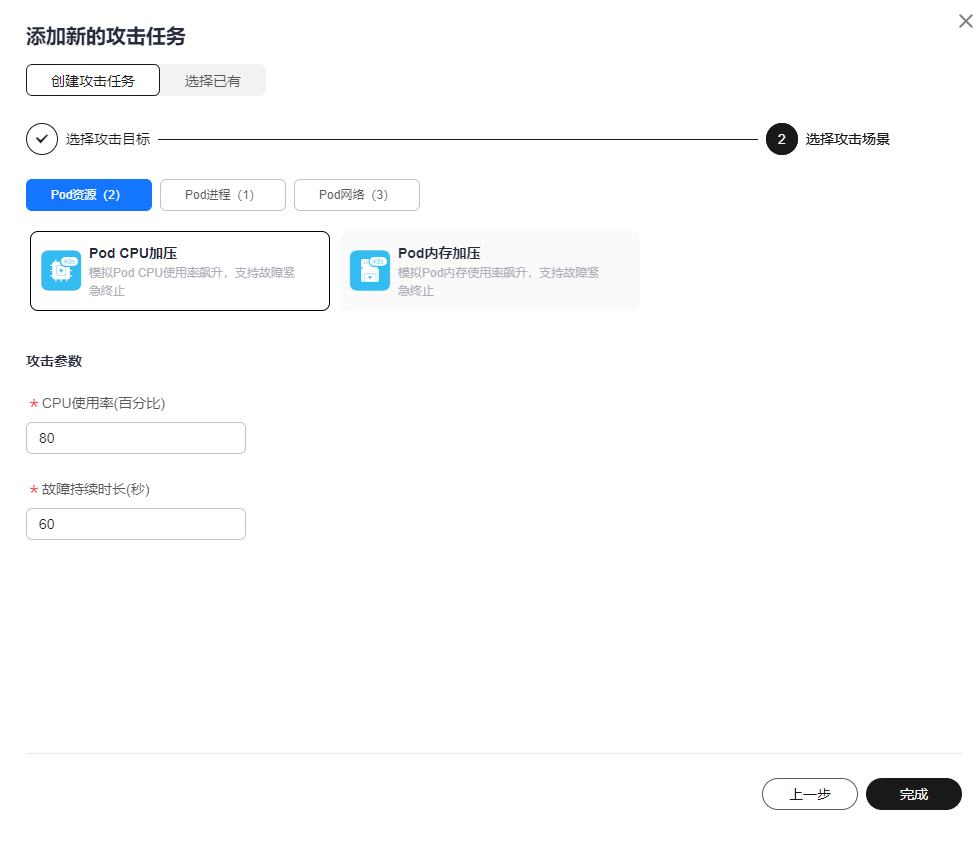

    图16 云容器引擎 (CCE)攻击场景

11. 如果添加新的攻击任务方式为选择已经，则在下方攻击任务列表中选择之前创建的攻击任务，单击“确认”。

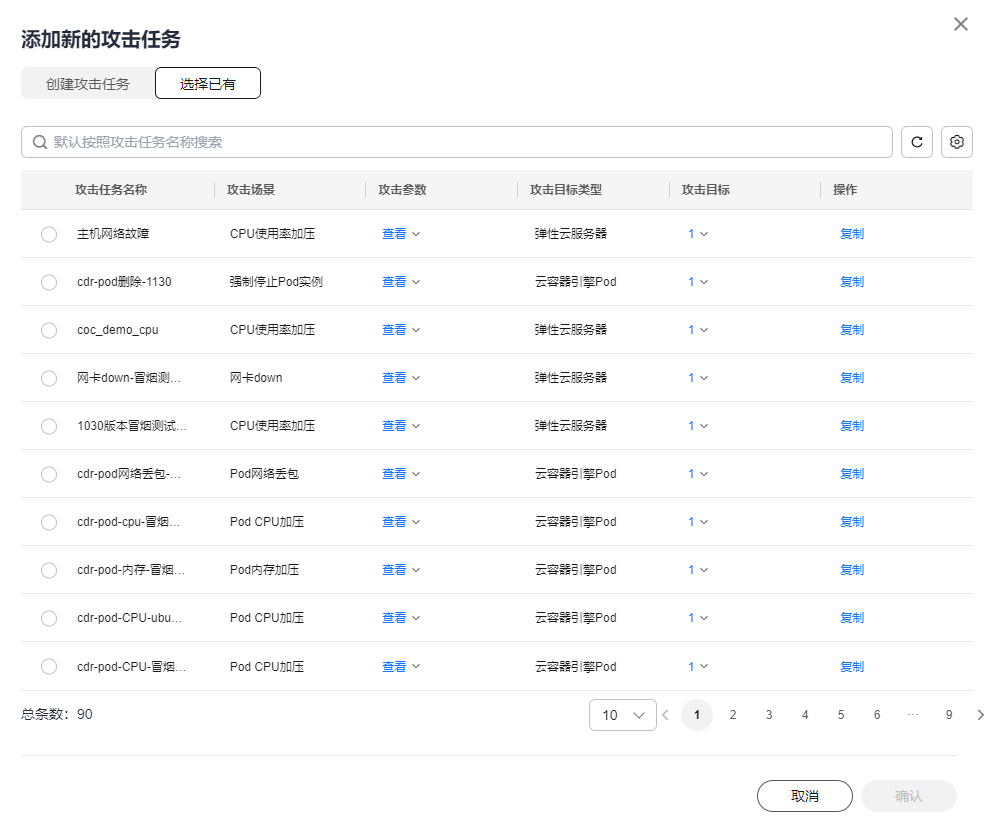

    图17 选择已有攻击任务

12. 单击“完成配置”，即可完成演练任务的创建。
    图18 完成配置


步骤五：演练报告

演练结束后可以创建演练报告

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心 > 混沌演练”页面，可以查看演练任务列表。

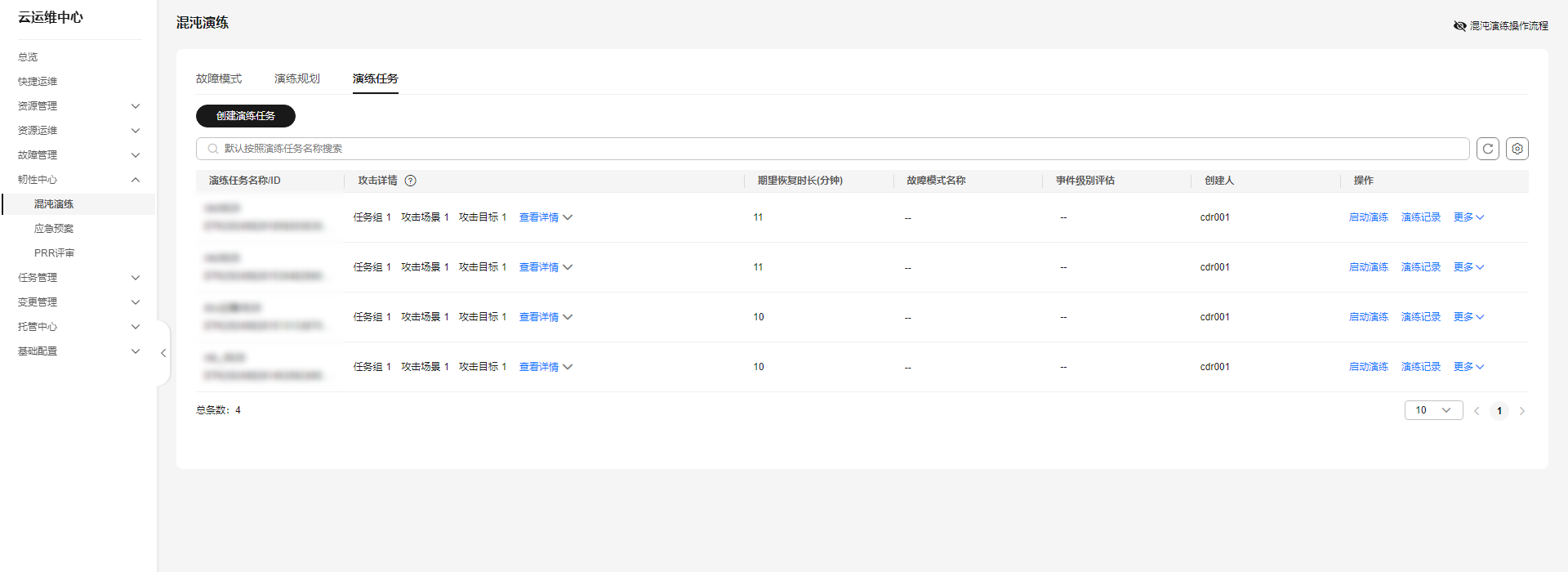

   图19 演练任务列表

3. 找到需要查看的演练任务，单击“操作”列“演练记录”，进入演练记录列表。在演练记录列表操作列可以单击“创建报告”，或在操作列单击“进度查看”，进入演练记录详情页，在右侧单击“创建演练报告”。

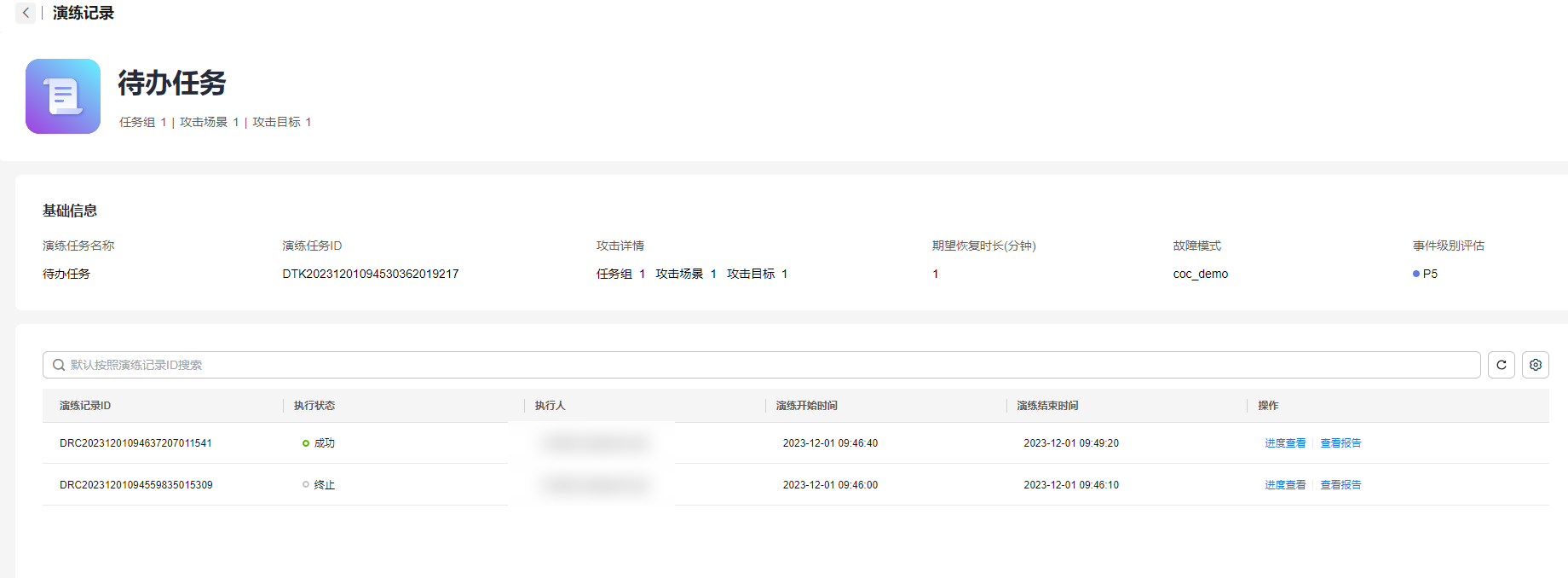

   图20 演练记录列表

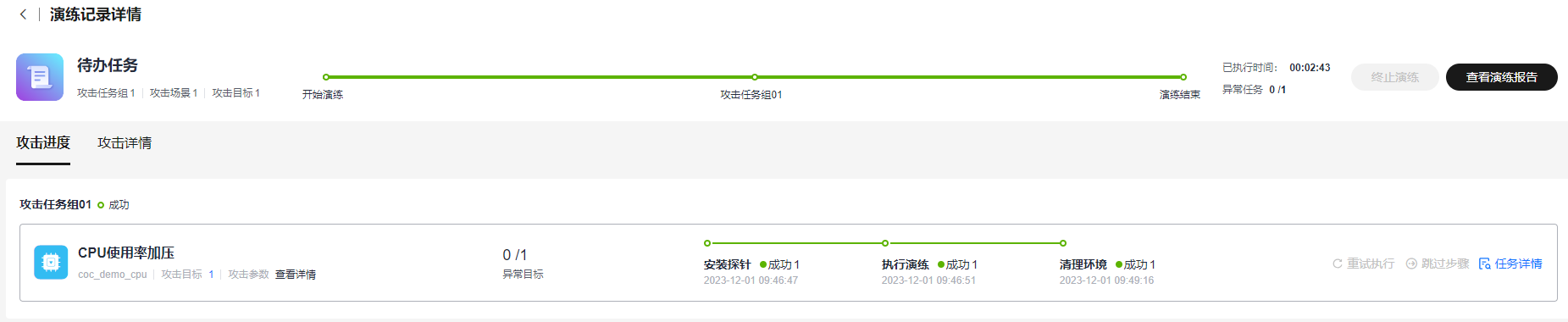

   图21 演练记录详情

4. 进入演练报告页面，更新报告名称。

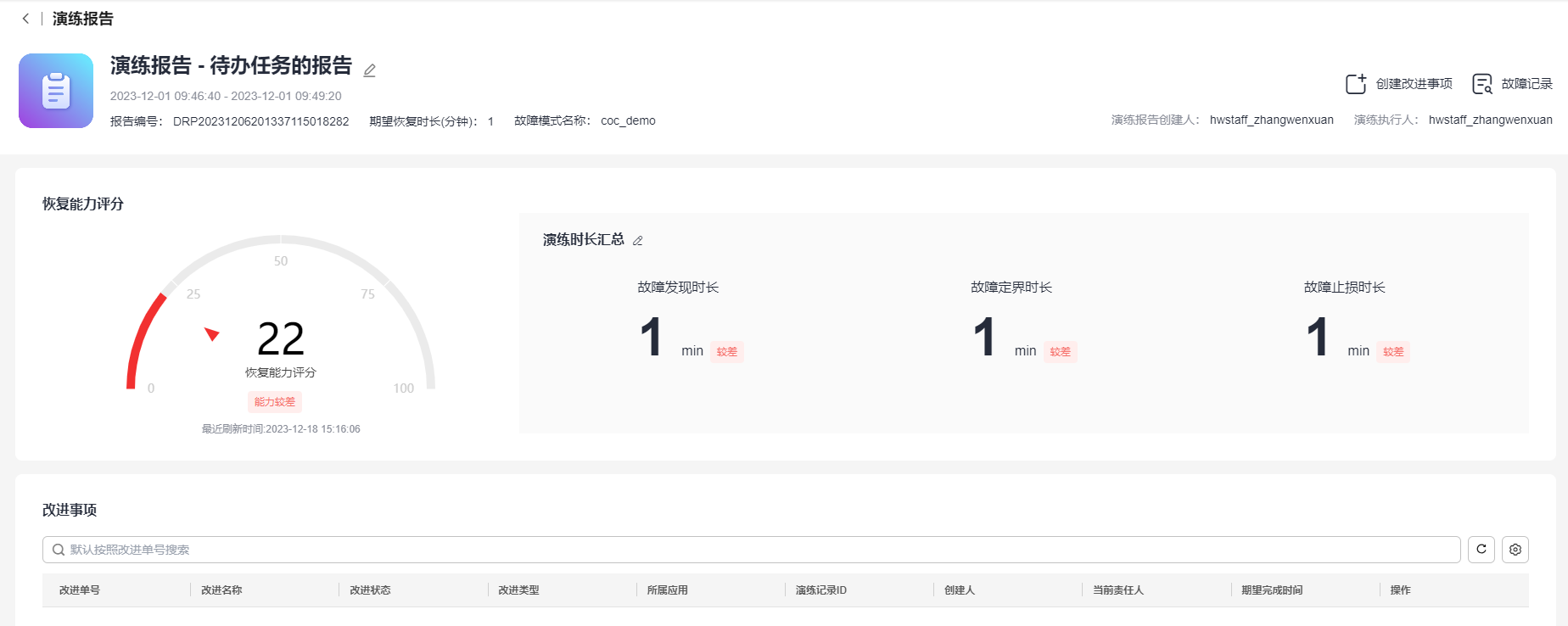

   图22 演练报告详情

5. 进入演练报告详情页面，输入演练时长，单击“确认”。

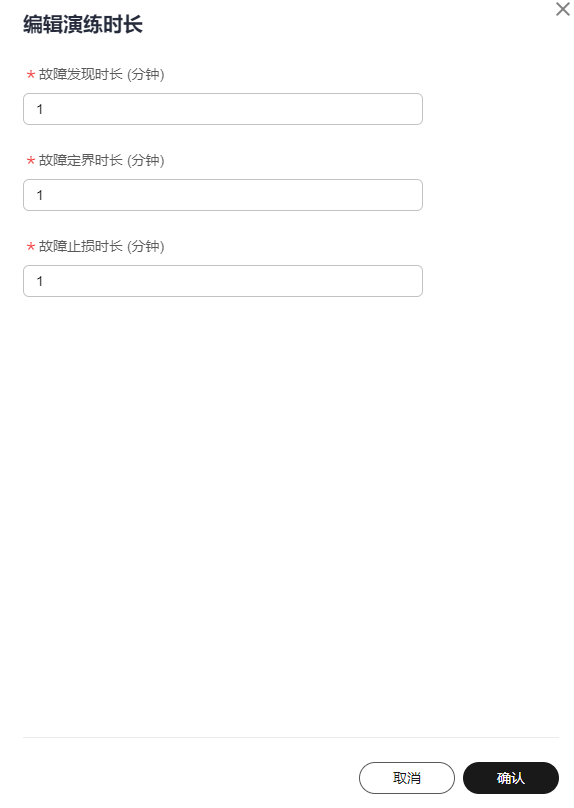

   图23 编辑演练时长


步骤六：复盘改进

新增演练报告后，可以新增改进事项。

1. 登录COC。
2. 在左侧菜单栏选择“韧性中心 > 混沌演练”页面，可以查看演练任务列表。
   图24 演练任务列表

3. 找到需要查看的演练任务，单击“操作”列“演练记录”。
4. 进入演练记录列表，单击“进度查看/创建报告”。
   图25 演练记录列表

5. 进入演练报告详情页面，单击右侧“创建改进事项”，输入改进事项相关信息。

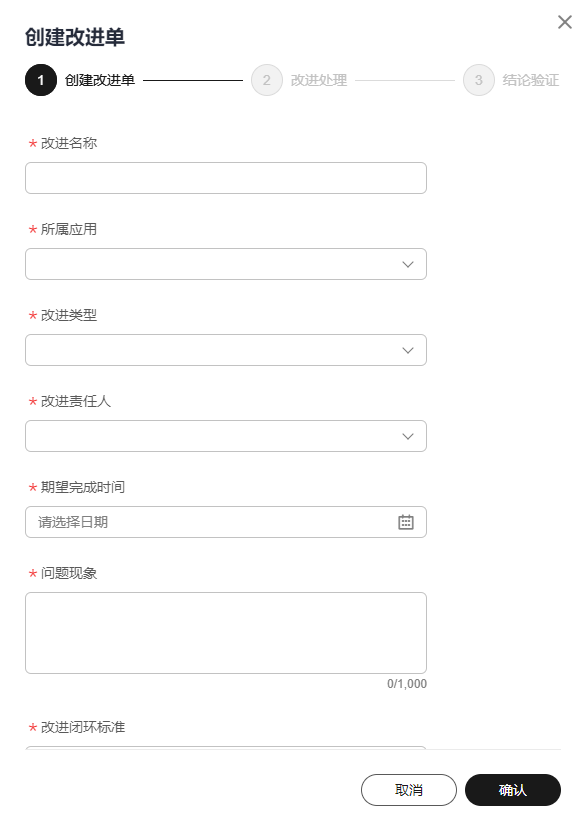

   图26 创建改进单


   表3 改进事项字段说明

   字段名称	说明
   改进名称	改进事项的名称
   所属应用	改进事项所属的应用
   改进类型	改进事项的类型
   改进责任人	改进事项的责任人
   期望完成时间	改进事项的期望完成时间
   问题现象	问题现象
   改进闭环标准	改进事项闭环的标准
