使用PoolBinding发布应用

应用场景

您在云容器实例CCI服务部署工作负载后，可以通过弹性负载均衡（ELB）服务实现使用公网访问负载实例。CCI提供了PoolBinding对象帮助您自动将部署的容器实例更新至对应的后端服务器组（Pool）后端，您可以在弹性负载均衡（ELB）侧自定义负载均衡器和监听器配置，以及配置高级转发策略等，实现七层负载均衡的能力。

示例说明

本文以Nginx镜像为例创建无状态工作负载，部署两个版本的服务。创建后端服务器组和PoolBinding对象，将部署的实例自动更新至后端服务器组后端。创建弹性负载均衡器和监听器，并配置高级转发策略，将流量导向不同的后端应用。

操作步骤

登录华为云弹性负载均衡服务控制台，左侧菜单栏选择“后端服务器组”，单击“创建后端服务器组”。由于示例将部署两个工作负载，请参考以下步骤创建两个后端服务器组。

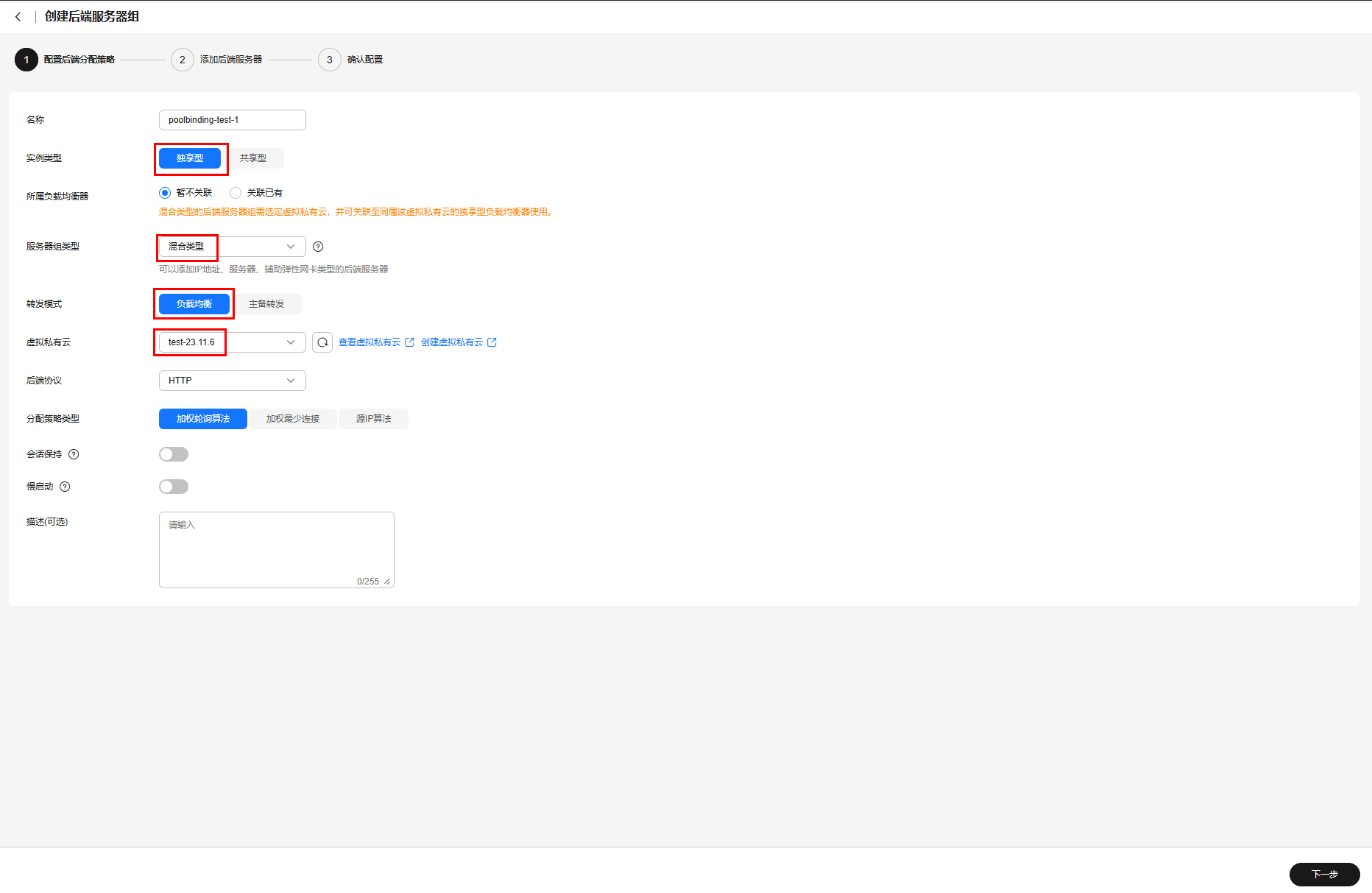

1. 配置后端分配策略。
  - 实例类型：独享型
  - 服务器组类型：混合类型
  - 转发模式：负载均衡
  - 虚拟私有云：需与后续创建的Deployment和Service所在Namespace下的虚拟私有云保持一致，因此请合理选择虚拟私有云
  - 其它参数：可自定义配置

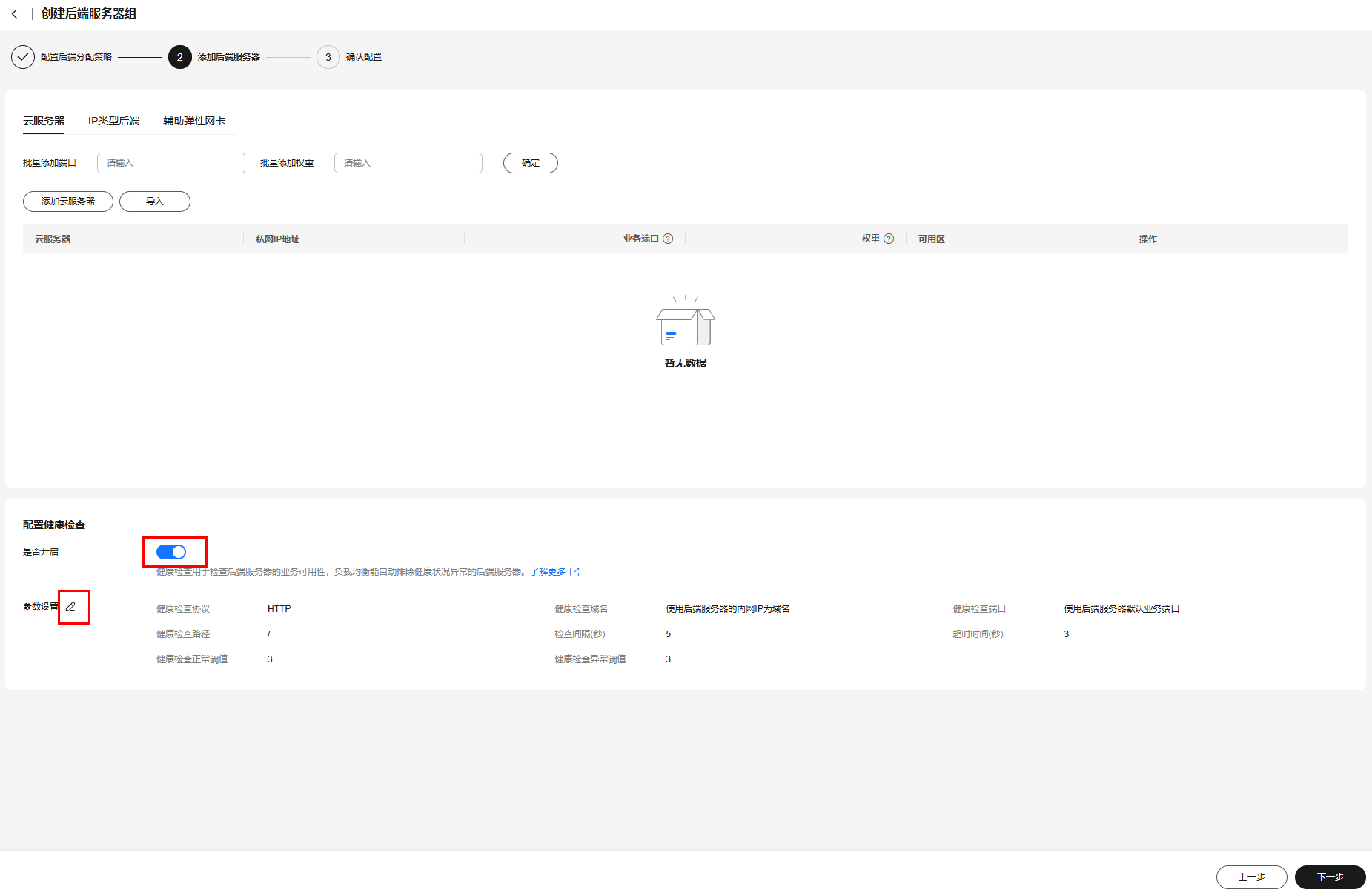

1. 添加后端服务器。
  通过PoolBinding关联的对象无需用户手动添加，用户只需配置对应的健康检查信息，选择是否开启健康检查，若开启，编辑“参数设置”，修改健康检查参数，并确认配置的参数信息可成功访问后端业务。

  示例以Nginx镜像为例，开启健康检查并使用默认配置。

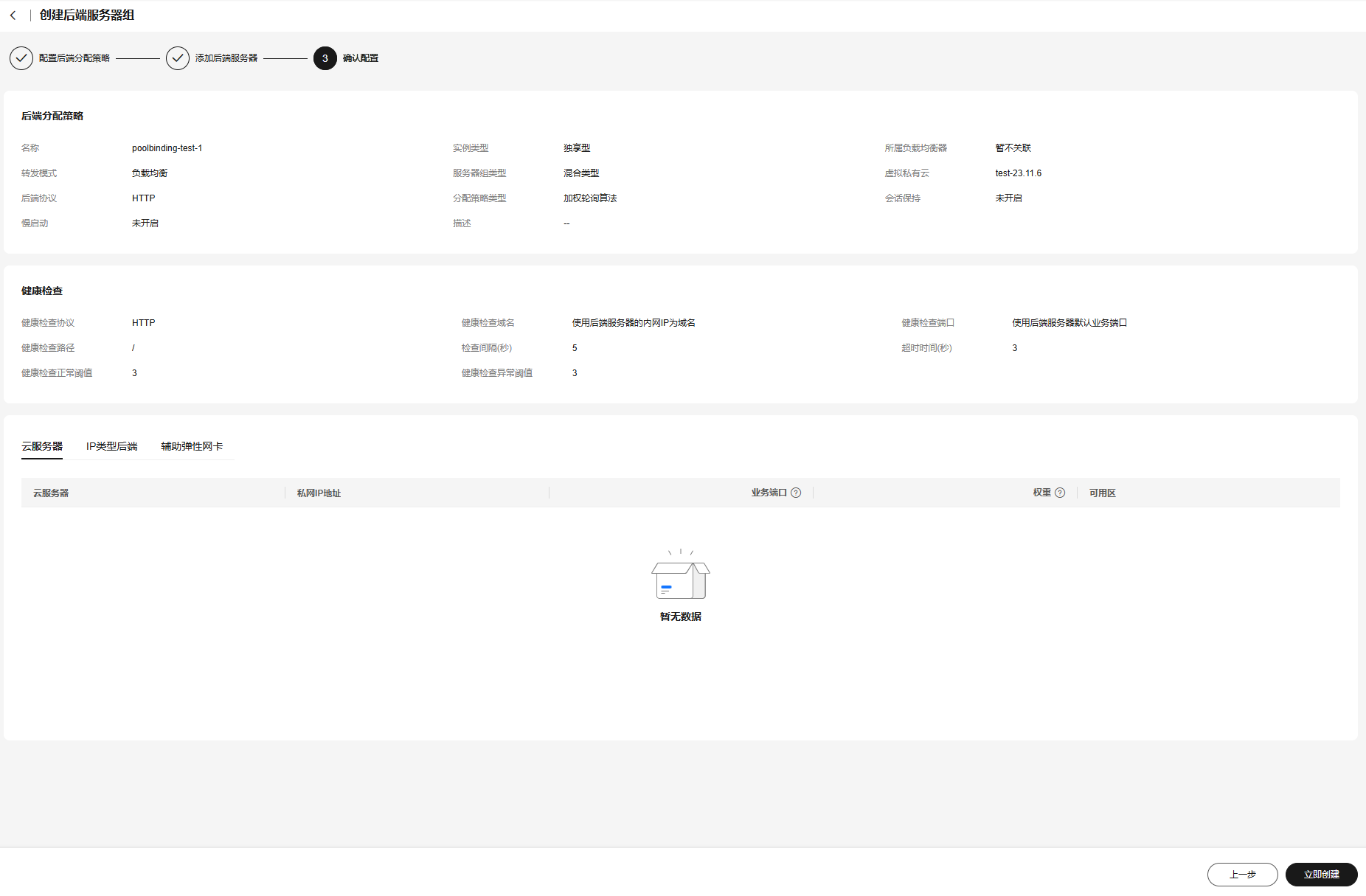

1. 确认配置
   确认配置无误后，单击“立即创建”。

在华为云云容器实例CCI2.0控制台，选择“负载管理”，选择对应的命名空间，单击“YAML创建”，创建无状态负载。

参考如下yaml示例，分别创建两个工作负载。

Deployment的YAML示例：

kind: Deployment
apiVersion: cci/v2
metadata:
  name: deploy-1
  namespace: test-ns
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-test-1
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: nginx-test-1
    spec:
      containers:
        - name: nginx
          image: 'nginx:latest'
          ports:
            - containerPort: 80 //容器开放端口
              protocol: TCP
          resources:
            limits:
              cpu: 500m
              memory: 1Gi
            requests:
              cpu: 500m
              memory: 1Gi
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
      dnsPolicy: Default
      securityContext: {}
      schedulerName: default-scheduler
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 25%
      maxSurge: 25%
  progressDeadlineSeconds: 600

如果您希望创建的PoolBinding关联的后端对象为Service，请执行3。
如果您希望创建的PoolBinding关联的后端对象为Deployment，请执行4。

返回华为云云容器实例CCI2.0控制台，选择“服务管理”，选择对应的命名空间，单击“YAML创建”，创建Service。参考如下yaml示例，分别创建两个Service。

Service YAML示例：

apiVersion: cci/v2
kind: Service
metadata:
  name: svc-1
  namespace: test-ns
  annotations:
    kubernetes.io/elb.class: elb
    kubernetes.io/elb.id: 123*******               //关联的elb id，只支持独享型elb，不支持共享型elb。
    kubernetes.io/elb.protocol-port: "http:2222"   // HTTP协议及端口号，需要与spec.ports中的端口号对应
spec:
  selector:
    app: nginx-test-1   //关联的负载label。
  ports:
    - name: service-0
      targetPort: 80    //容器开放的端口。
      port: 2222        //访问端口。
      protocol: TCP     //访问负载的协议。
      type: LoadBalancer

创建PoolBinding对象。

目前console暂不支持PoolBinding对象创建，您可以使用curl命令或者ccictl工具创建。

以ccictl工具为示例创建PoolBinding对象。ccictl配置步骤请参考ccictl配置指南。

参考以下ccictl命令和示例，创建2个PoolBinding，分别与1创建的两个后端服务器组，以及2创建的两个Deployment（或3创建的两个Service）关联。

ccictl create -f poolbinding.yaml

若PoolBinding关联的后端对象是Deployment，则YAML示例如下：

apiVersion: loadbalancer.networking.openvessel.io/v1
kind: PoolBinding
metadata:
  name: plb-test-1    //创建的PoolBinding对象名称。
  namespace: test-ns  //创建的PoolBinding对象所属的命名空间，需与关联的Deployment在同一命名空间下。
spec:
  poolRef:
    id: e08*****-****-****-****-********29c1  //关联的后端服务器组ID，即步骤1创建的后端服务器组ID。
  targetRef:
    kind: Deployment  //关联的后端对象类型，该示例为Deployment。
    group: cci/v2     //关联的后端对象group。
    name: deploy-1    //关联的后端对象名称，即步骤2创建的Deployment名称。
    port: 80          //关联的后端对象目标端口号，若后端对象为Deployment，即开放的容器端口。

若PoolBinding关联的后端对象是Service，则YAML示例如下：

apiVersion: loadbalancer.networking.openvessel.io/v1
kind: PoolBinding
metadata:
  name: plb-test-c1   //创建的PoolBinding对象名称。
  namespace: test-ns  //创建的PoolBinding对象所属的命名空间，需与关联的Deployment在同一命名空间下。
spec:
  poolRef:
    id: e08*****-****-****-****-********29c1  //关联的后端服务器组ID，即步骤1创建的后端服务器组ID。
  targetRef:
    kind: Service    //关联的后端对象类型，该示例为Service。
    group: cci/v2    //关联的后端对象group。
    name: svc-1      //关联的后端对象名称，即步骤3创建的Service名称。
    port: 2222       //关联的后端对象目标端口号，若后端对象为Service，即Service中配置的访问端口。

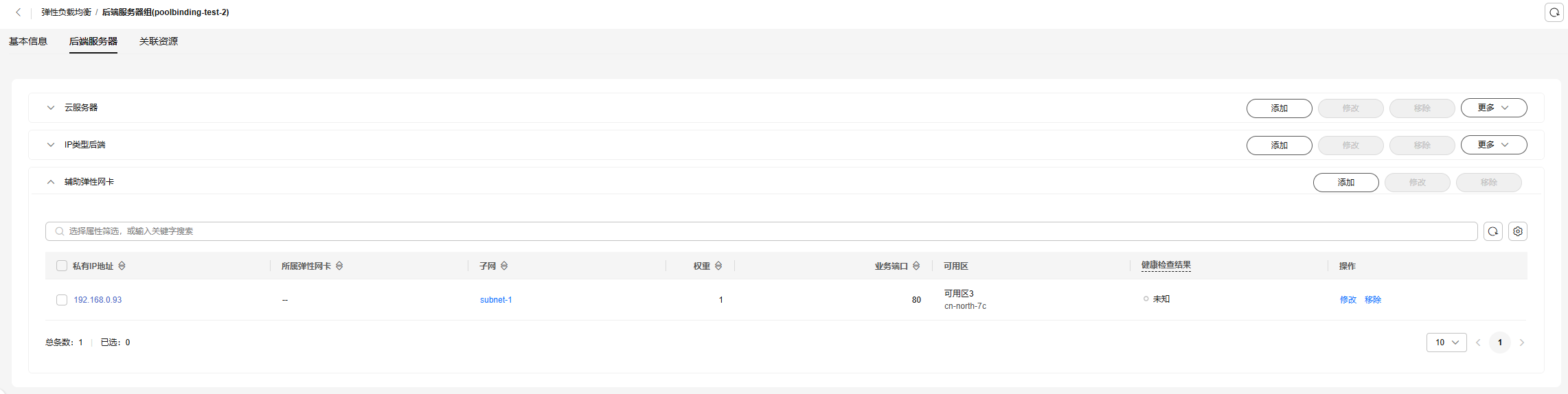

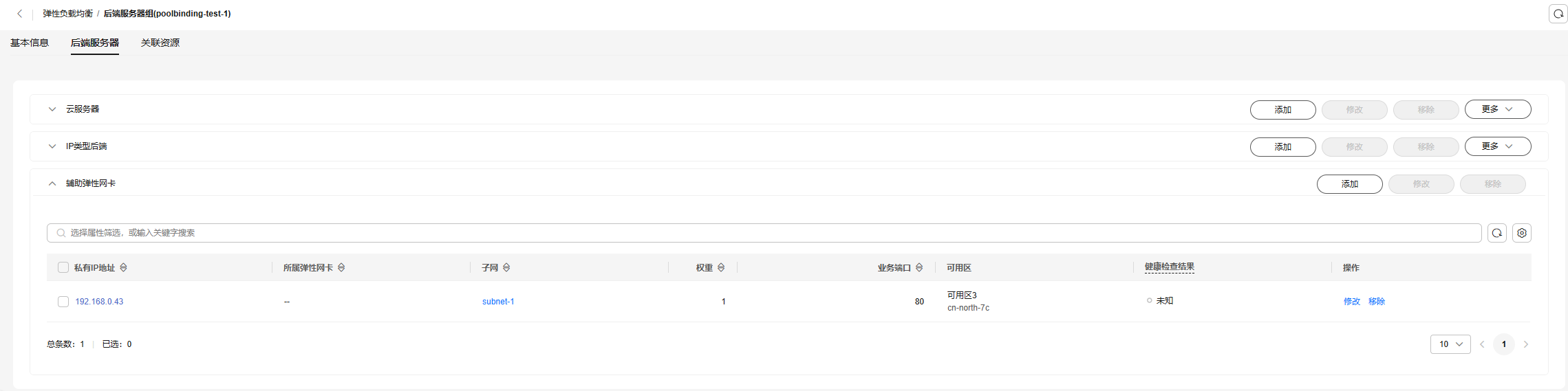

在华为云弹性负载均衡服务控制台，单击查看1创建的后端服务器组详情，选择“后端服务器”，检查对应的负载实例是否完成刷新。

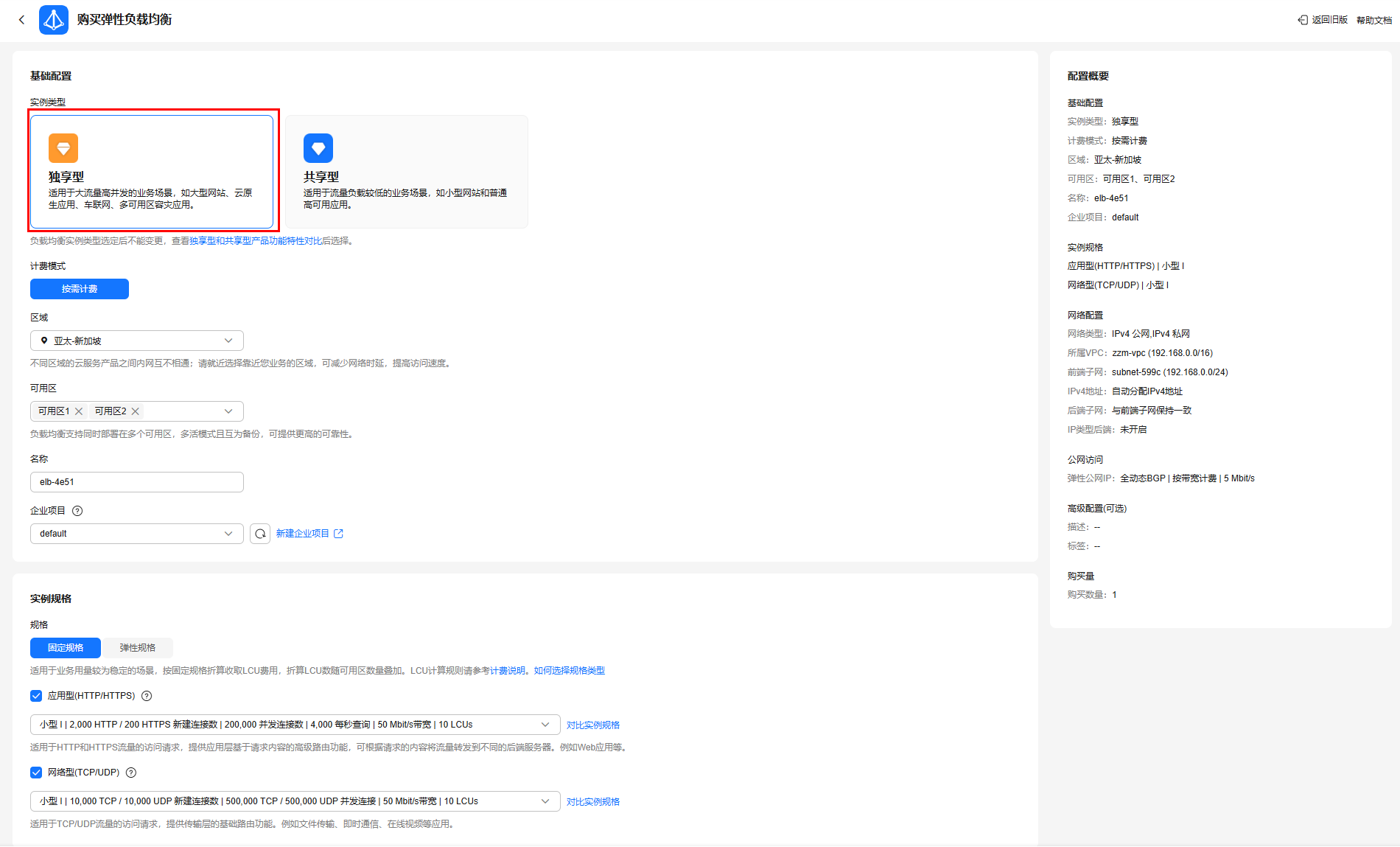

返回弹性负载均衡服务控制台，单击“购买弹性负载均衡”。
- 基础配置中，实例类型选择“独享型”。
- 实例规格中，规格选择“固定规格”，同时勾选“网络型"和“应用型”。

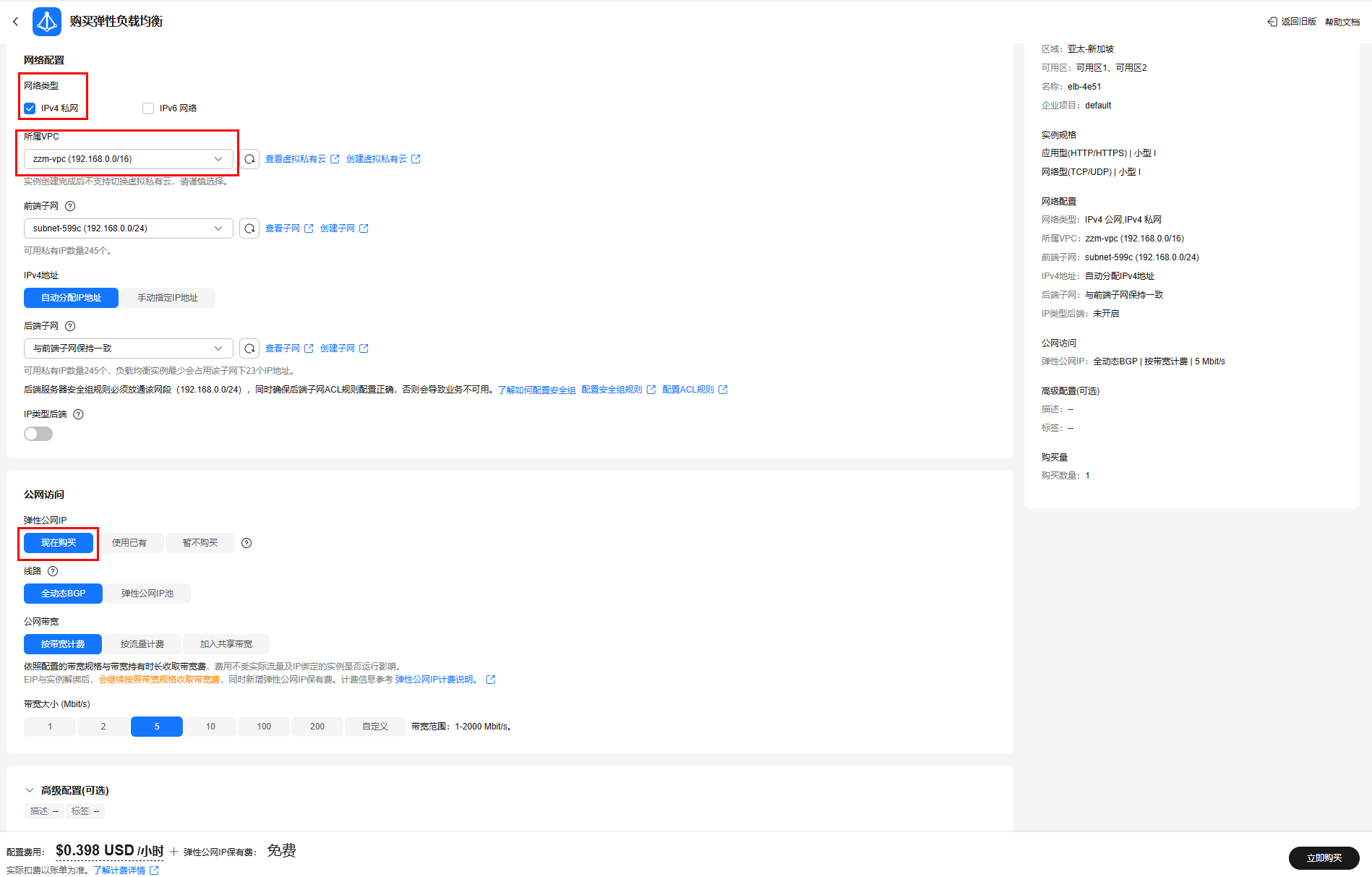

- 网络配置中，网络类型选择“IPv4私网”，所属VPC需与2中工作负载所在VPC相同。
- 公网访问中，选择“现在购买”。
- 其余参数用户可自定义。
确认配置概要信息无误后，单击“立即购买”。
返回弹性负载均衡服务控制台，选择6创建的弹性负载均衡，查看“监听器”，单击“添加监听器”。

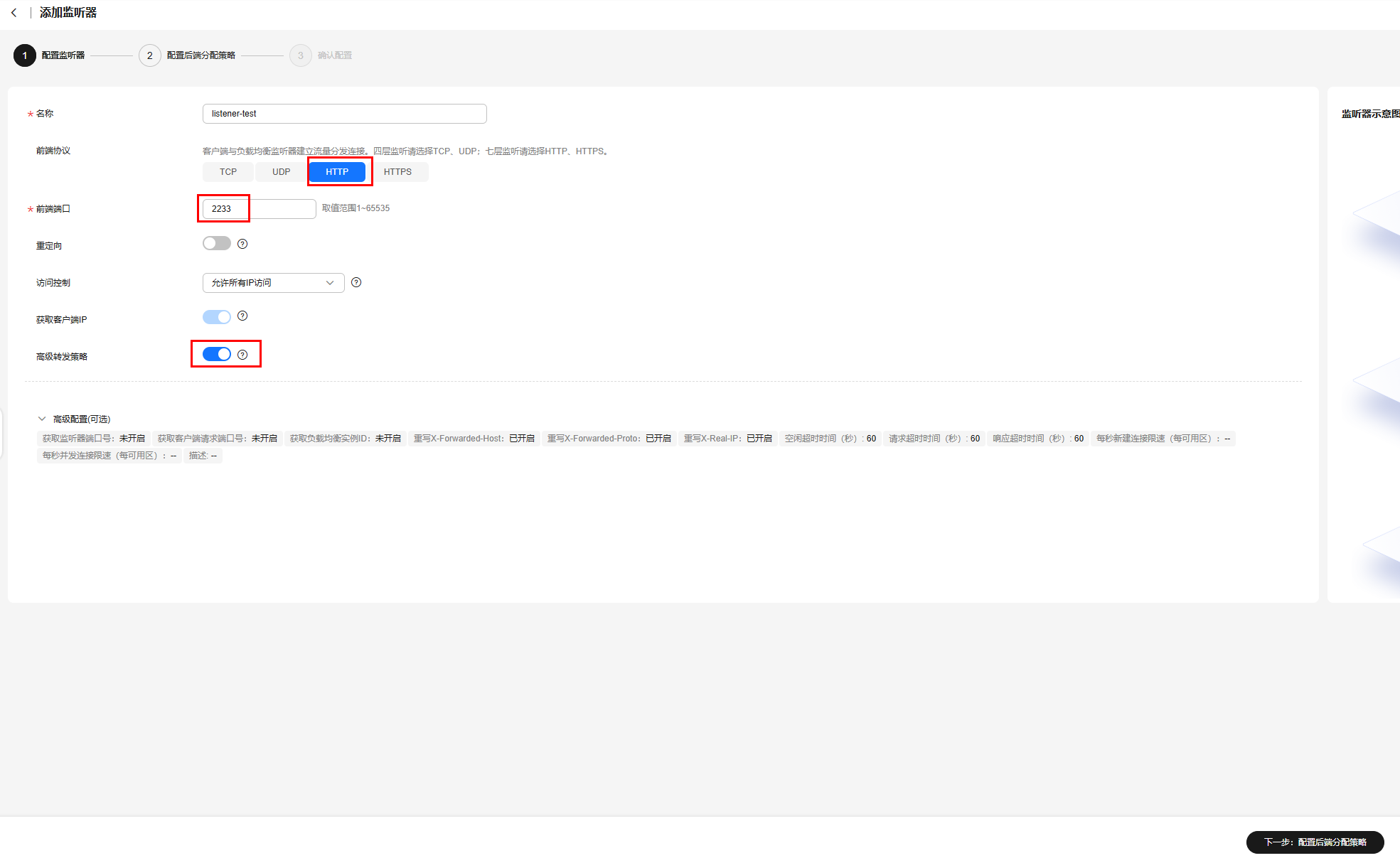

1. 配置监听器。您可根据实际情况自定义配置其它参数。完成后单击“下一步：配置后端分配策略”。
  - 名称：自定义名称
  - 前端协议：HTTP
  - 前端端口：填写前端端口
  - 高级转发策略：开启

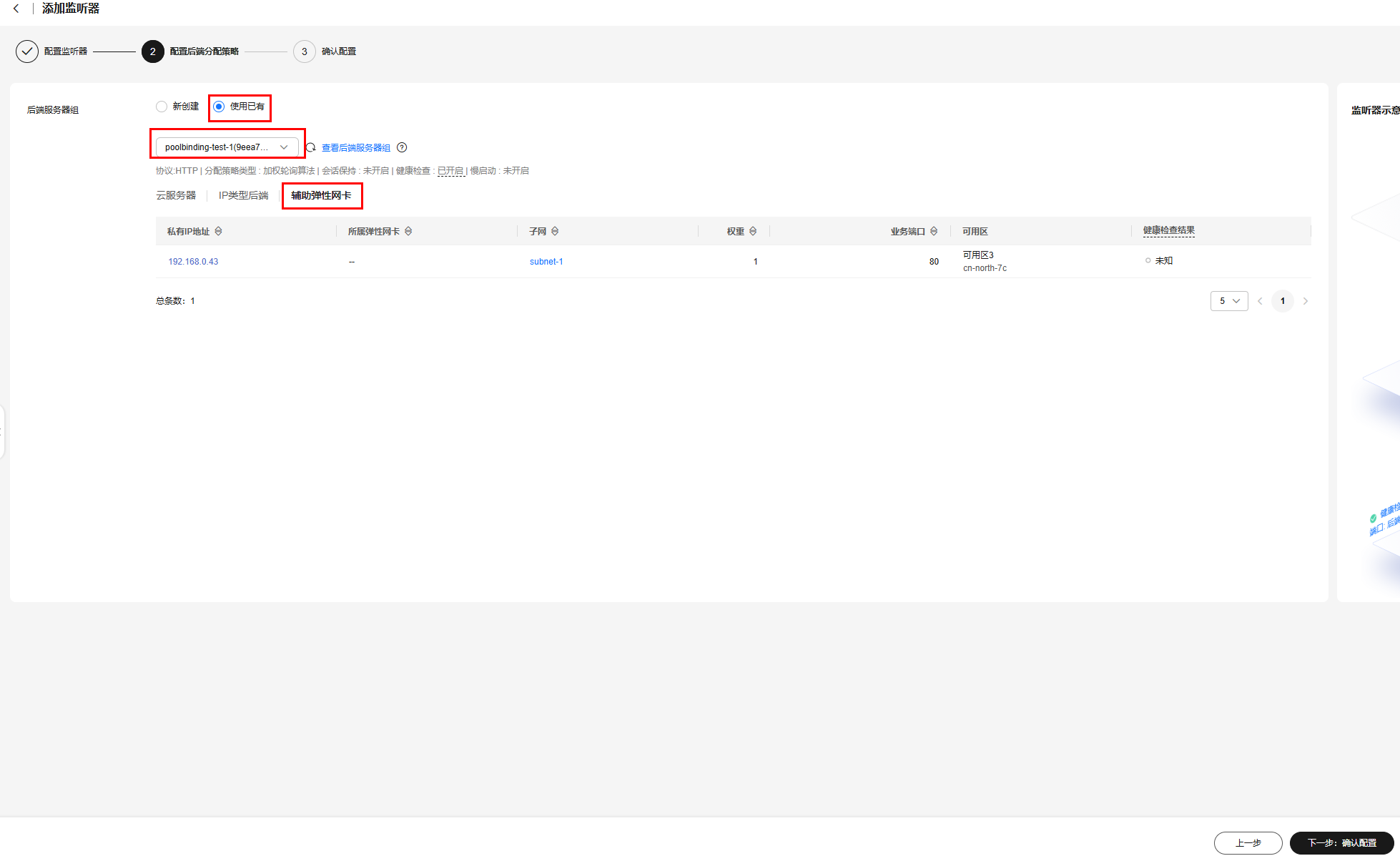

1. 配置后端分配策略。选择后端服务器，勾选“使用已有”，搜索并选择1创建的其中一个后端服务器组作为默认后端服务器组，单击“下一步：确认配置”。

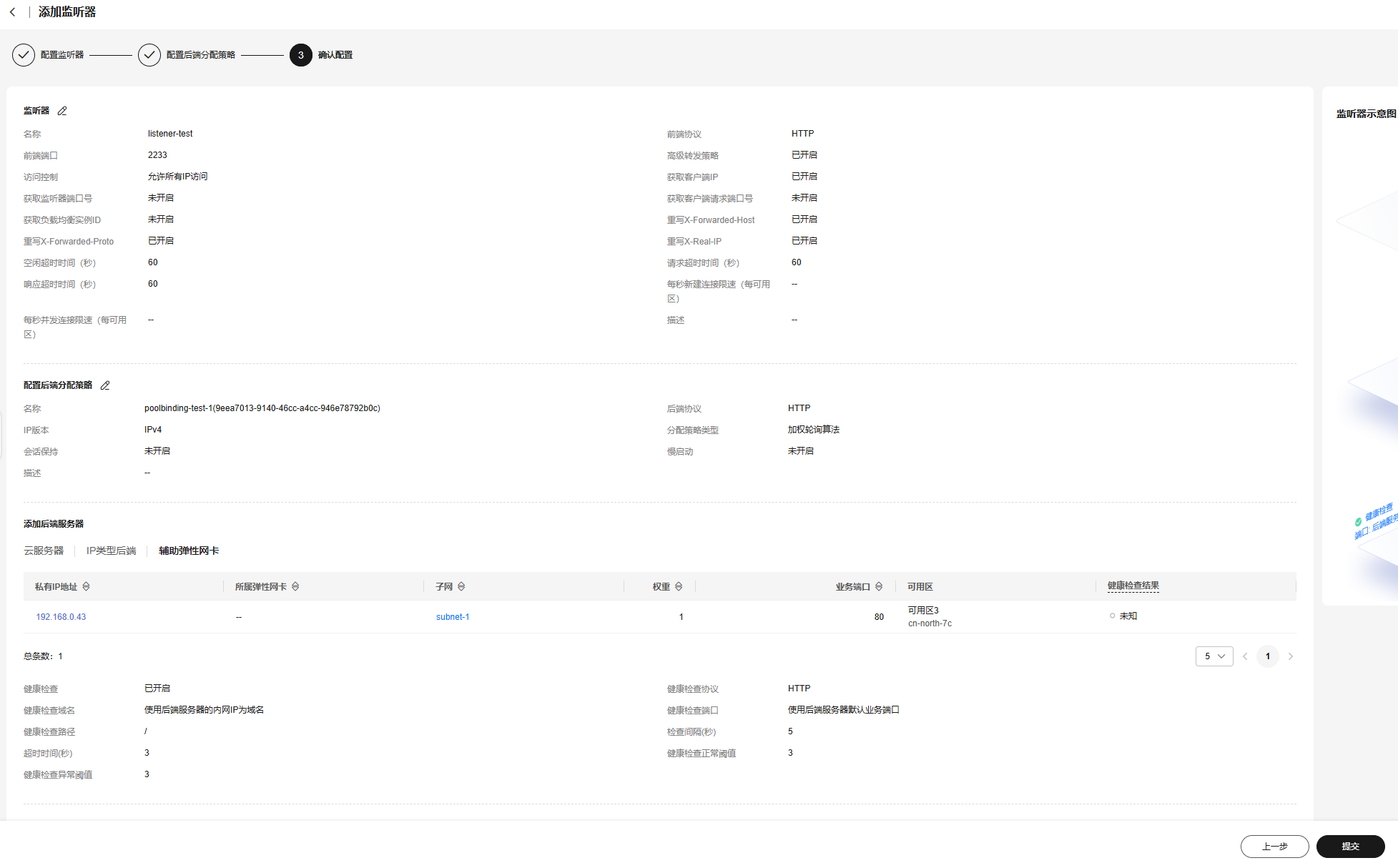

1. 确认配置。确认配置无误后，单击“提交”。

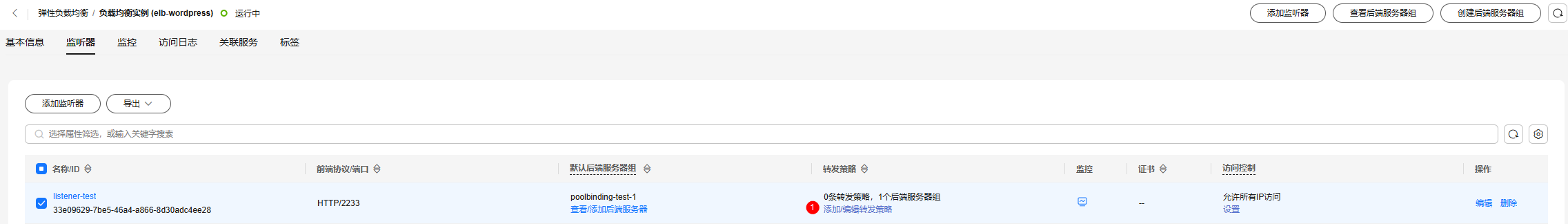

返回弹性负载均衡服务控制台，选择6创建的弹性负载均衡，查看“监听器”，选择8创建的监听器，单击“添加/编辑转发策略”。
添加转发策略。单击“添加转发策略”，编辑策略，选择转发规则，以“HTTP请求头”为例，填写HTTP请求头键值信息。选择“转发的后端服务器组”，即1创建的另一个未绑定至监听器的后端服务器组。确认信息无误后，单击“保存”。
测试验证。
1. 构造HTTP请求。

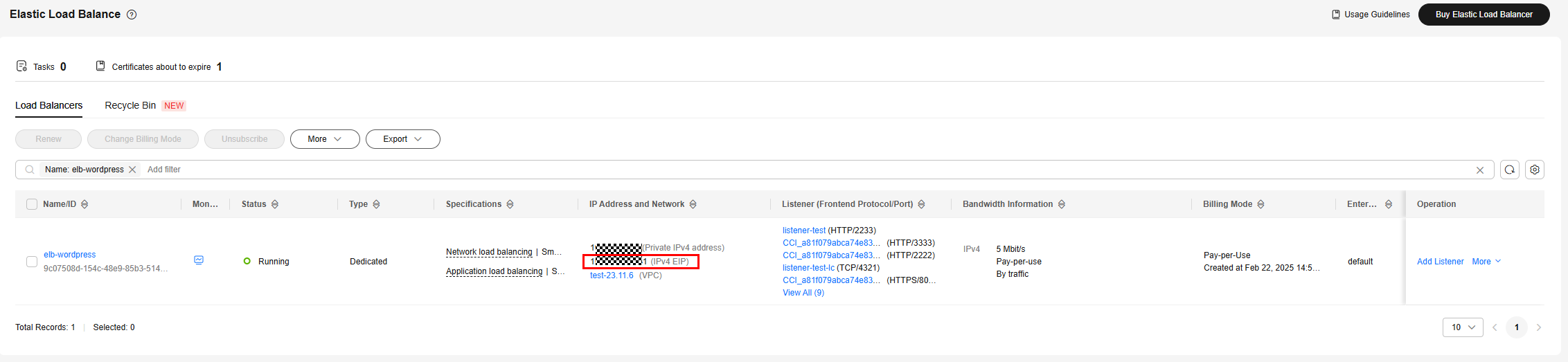

  查看弹性负载均衡IPv4公网地址，构造curl请求命令。命令格式如下：
```
//未携带请求头
while sleep 0.2;do curl http://$IP:$port;done
//携带请求头
while sleep 0.2;do curl http://$IP:$port -H "Type: always";done
```
  - $IP：弹性负载均衡IPv4公网地址。
  - $port：配置的监听器前端全口。
2. 发送请求，查看后端流量。
  执行HTTP请求命令，以Nginx镜像为例部署的工作负载，可以通过ccictl logs命令查看后端接收的请求情况。
```
ccictl logs -n $namespace $pod-name -f --tail=5 | grep -v "elb-healthcheck"
```
  - $namespace：创建的工作负载所在的命令空间。
  - $pod-name：创建的工作负载Pod实例名称。

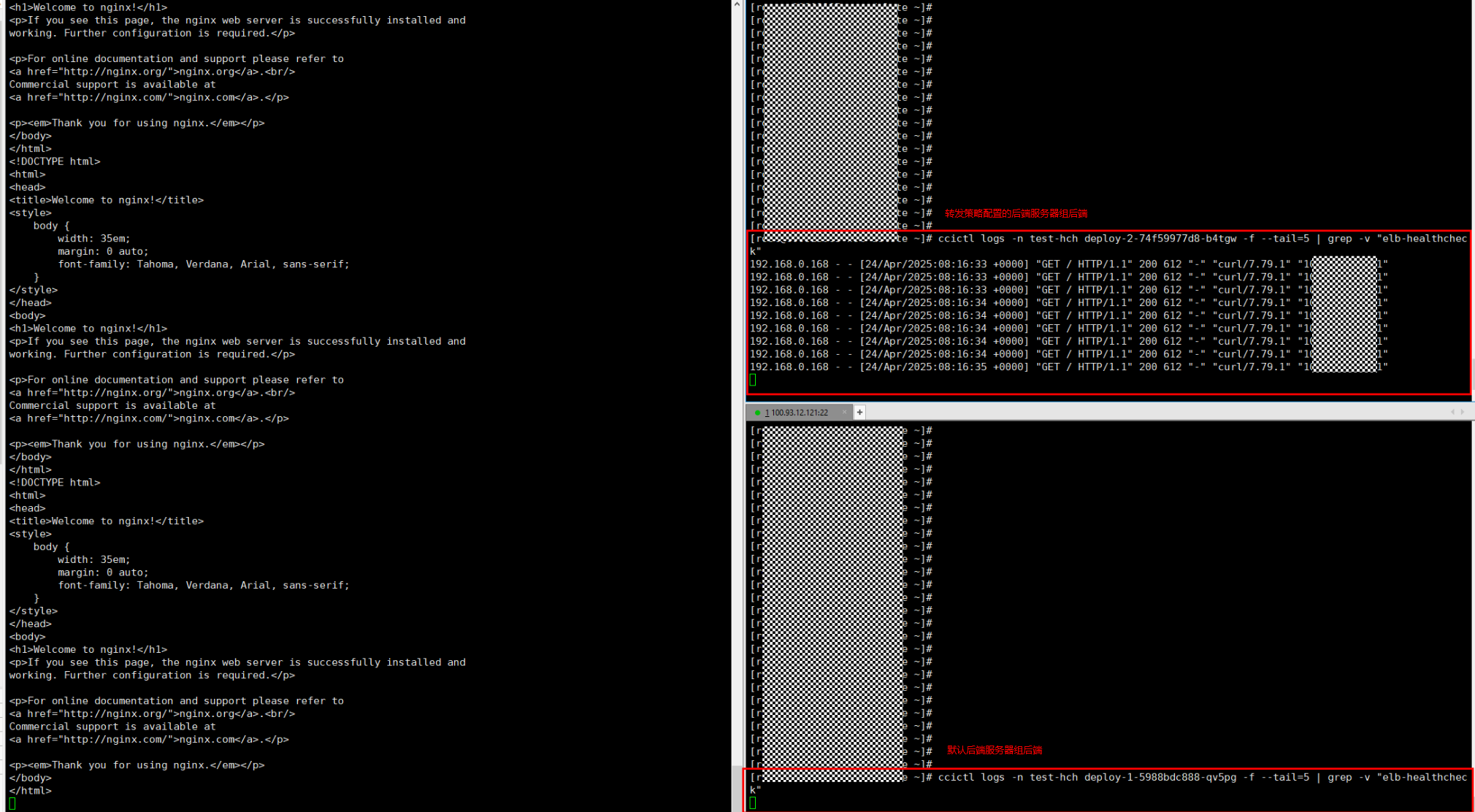

3. 查看结果示例。
  - 如果HTTP请求头不包含对应的请求头“Type: always”，则流量导向默认后端服务器组后端。
  - 如果HTTP请求头包含对应的请求头“Type: always”，则流量导向转发策略中配置的后端服务器组后端。
