基于云连接实例和DNAT实现跨区域公网访问内网服务器加速

操作场景

  • 实现客户侧跨境传输到境内侧的网络连通性。
  • 搭建DNAT和云连接实现内网服务器映射公网指定公网区域入口。

云连接实例支持区域,请参见云连接实例支持区域

应用场景如图1所示。

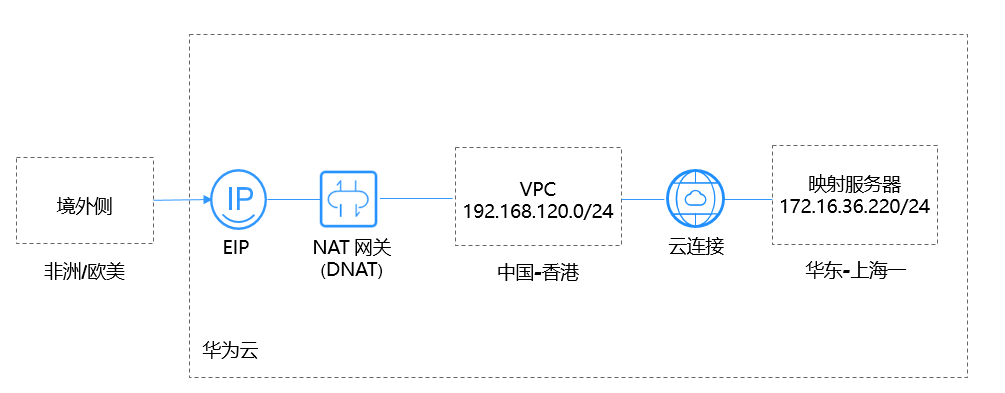

图1 场景示意

本方案客户侧:用华为云的“华东-上海一”代替。

境外网络网段:0.0.0.0/0。

账号需具备跨境权限,如果用户账号没有跨境权限,需要将当前的VPC资源授权给具有跨境权限的账号来创建云连接实例。

配置步骤

  1. 创建VPC和VPC网段

    创建流程请详细参考创建虚拟私有云和子网

    VPC网段请勿冲突。

    • 华东-上海一:172.16.36.0/24
    • 中国-香港:192.168.120.0/24

  1. 创建并配置云连接实例

    1. 创建云连接实例。

      创建流程请详细参考创建云连接实例

    2. 加载网络实例。

      加载网络实例详细参考加载网络实例

    3. 添加其他网段。

      添加其他网段详细参考添加其他网段

      中国-香港自定义网段:0.0.0.0/0。

      为实现云连接到dnat的默认路由,需要添加0.0.0.0/0网段。

    4. 购买带宽包

      云连接实例默认跨区域互通带宽为10kbps,仅用于测试连通性,需购买带宽包并配置域间带宽以保证业务正常使用。

      购买带宽包详细参考购买带宽包

    5. 配置域间带宽

      配置域间带宽详细参考配置域间带宽

  1. 购买虚拟机

    购买华东-上海一的虚拟机。

    购买流程请详细参考购买弹性云服务器

    华东-上海一虚拟机ECS私网地址:172.16.36.220。

  2. 购买弹性公网IP并配置和NAT网关

    在中国-香港区域购买弹性公网IP,并配置NAT网关,添加DNAT规则,选择云专线/云连接页签进行配置。

    购买配置流程请详细参考申请和绑定弹性公网IP添加DNAT规则

    添加映射服务器地址:172.16.36.220。

    添加DNAT配置用于将内网服务器映射到公网,通过公网客户端访问内网服务器。

配置验证

配置完成后,测试连通性及访问相应端口。

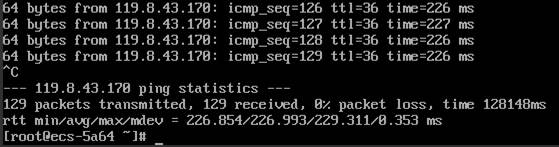

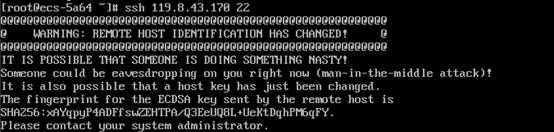

从公网任一客户机ping DNAT绑定的EIP地址及访问EIP对应端口。
