通过云连接实例实现不同账号下同区域的VPC互通

本文介绍通过云连接实例实现不同账号下同区域内的VPC互通。

云连接实例支持区域,请参见云连接实例支持区域

方案架构

XX企业在华为云账号A和账号B内的华东-上海一区域分别部署了1个虚拟私有云VPC,这2个VPC之间需要互相访问。

创建一个云连接实例,将VPC接入云连接实例内,云连接实例内的VPC则可以实现网络互通。

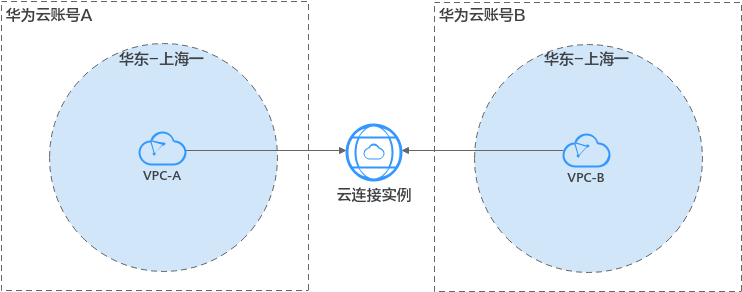

图1 通过云连接实例实现同区域跨账号VPC互通组网

规划组网和资源

通过云连接实例构建同区域VPC互通组网,您需要规划组网和资源:
  • 规划组网:规划VPC及其子网的网段。
  • 规划资源:规划云上资源的数量、名称以及主要参数等信息,云上资源包括VPC、ECS。

规划组网

不同账号同区域VPC互通组网规划如图2所示,将2个VPC接入云连接实例中,组网规划说明如表1所示。

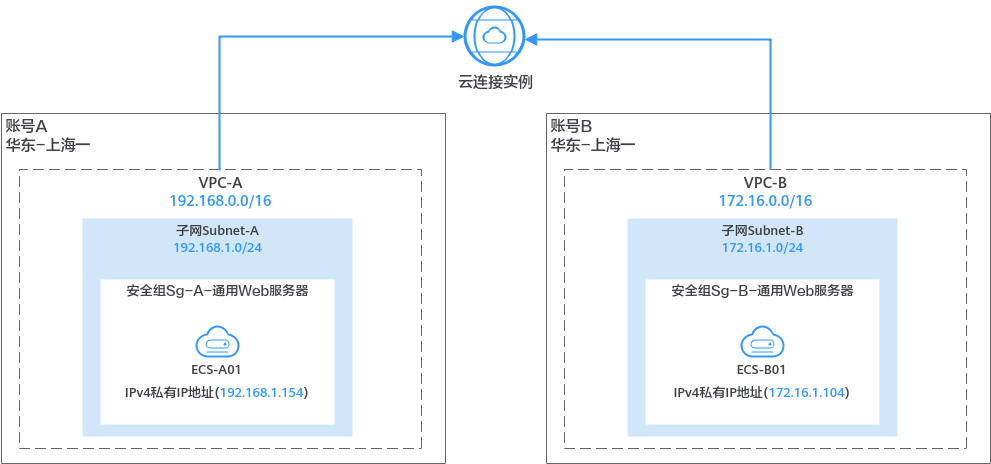

图2 不同账号同区域VPC互通组网规划
表1 不同账号同区域VPC互通组网规划说明

资源

说明

VPC

  • VPC网段(CIDR)不能重叠。

    重叠的VPC网段会导致路由冲突。如果您已有的VPC存在网段重叠,则需要修改网段。

  • VPC有一个默认路由表local,表示VPC本地IPv4的默认路由条目,用于VPC内子网通信,系统自动配置。

ECS

2个ECS分别位于不同的VPC内,VPC中的ECS如果位于不同的安全组,需要在安全组中添加规则放通网络。

规划资源

虚拟私有云VPC、弹性云服务器ECS只要位于同一个区域内即可,可用区可以任意选择,不用保持一致。

以下资源规划详情仅为示例,您可以根据需要自行修改。

  • 虚拟私有云VPC:2个,VPC的网段不能重复,资源规划详情如表2所示。
    表2 VPC资源规划详情

    VPC名称

    VPC网段

    子网名称

    子网网段

    关联路由表

    VPC-A

    192.168.0.0/16

    Subnet-A

    192.168.1.0/24

    默认路由表

    VPC-B

    172.16.0.0/16

    Subnet-B

    172.16.1.0/24

    默认路由表

  • 弹性云服务器ECS:2个,分别接入2个不同的VPC,资源规划详情如表3所示。
    表3 ECS资源规划详情

    ECS名称

    镜像

    VPC名称

    子网名称

    安全组

    私有IP地址

    ECS-A01

    公共镜像:Huawei Cloud EulerOS 2.0标准版

    VPC-A

    Subnet-A

    Sg-A:

    通用Web服务器

    192.168.1.154

    ECS-B01

    VPC-B

    Subnet-B

    Sg-B:

    通用Web服务器

    172.16.1.104

操作流程

表4 不同账号下同区域VPC互通流程说明

操作步骤

说明

准备工作

使用云服务前,您需要注册华为账号并开通华为云、完成实名认证、为账户充值。

步骤一:创建云连接实例

在账号A创建一个云连接实例,用于加载VPC实例。

步骤二:(可选) 创建VPC和ECS

在账号A和账号B下分别创建同一区域的虚拟私有云VPC和弹性云服务器ECS。如果您已有VPC和ECS资源,则可以不用执行本操作。

步骤三:跨账号授权网络实例

本示例中需要将账号B的VPC-B授权给账号A。

步骤四:加载网络实例

本示例中将VPC-A和VPC-B分别加载至在账号A中创建的云连接实例。

准备工作

在创建云连接资源之前,请先注册华为账号并开通华为云、完成实名认证、为账户充值。请保证账户有足够的资金,以免创建资源失败。

  1. 注册华为账号并开通华为云,完成实名认证。
    如果您已有一个华为账号,请跳到下一个任务。如果您还没有华为账号,请执行以下操作。
    1. 注册华为账号并开通华为云
    2. 参考实名认证,完成个人或企业账号实名认证。
  2. 为账户充值。

    您需要确保账户有足够金额,充值方式请参见账户充值

步骤一:创建云连接实例

本示例中可以在账号A中创建一个云连接实例cc-test。

  1. 进入云连接实例列表页面
  2. 单击页面右上方的“创建云连接”。
  3. 在弹出的对话框中根据表5填写对应参数。

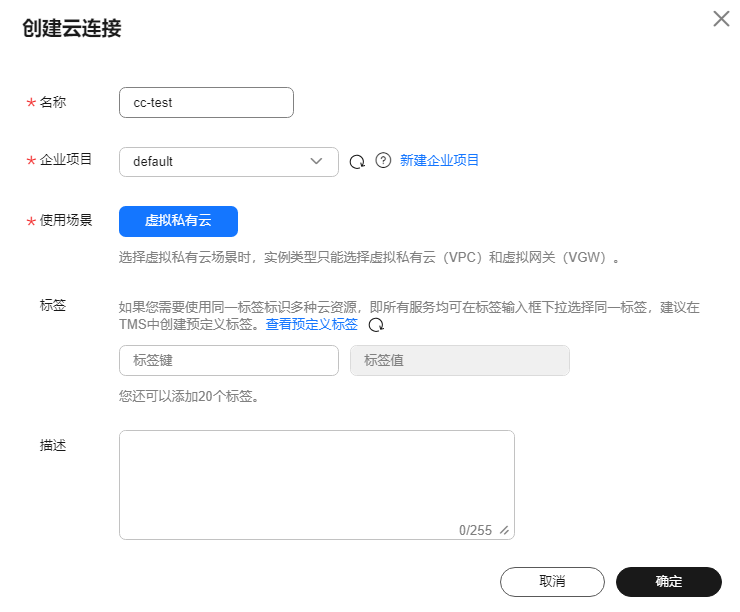

    图3 创建云连接实例
    表5 创建云连接实例参数

    参数

    说明

    取值样例

    名称

    云连接实例的名称。

    长度为1~64个字符,中、英文字母,数字,下划线,中划线,点。

    cc-test

    企业项目

    企业项目是一种云资源管理方式,企业项目管理服务提供统一的云资源按项目管理,以及项目内的资源管理、成员管理。

    default

    使用场景

    选择虚拟私有云场景时,网络实例类型支持选择虚拟私有云(VPC)和虚拟网关(VGW)。

    虚拟私有云

    标签

    云连接实例的标识,包括键和值。可以为云连接实例创建20个标签。

    说明:

    如果已经通过TMS的预定义标签功能预先创建了标签,则可以直接选择对应的标签键和值。

    预定义标签的详细内容,请参见预定义标签简介

    -

    描述

    云连接实例的描述。

    长度为0~255个字符。

    -

  4. 单击“确定”,完成云连接实例的创建。

步骤二:(可选) 创建VPC和ECS

您需要参考以下操作,创建虚拟私有云VPC和弹性云服务器ECS。如果您已有VPC和ECS资源,则可以不用执行本章节操作。

约束与限制

  • VPC网段(CIDR)不能重叠。

    重叠的VPC网段会导致路由冲突,如果您已有的VPC存在网段重叠,则需要修改网段。

  • 本示例中VPC-A和VPC-B的ECS位于不同的安全组,需要在安全组中添加规则放通网络,本示例中需要放通的安全组规则详情请参见添加安全组规则

操作步骤

  1. 创建2个VPC及子网。

    创建VPC及子网,具体方法请参见创建虚拟私有云和子网

    本示例中的VPC和子网资源规划详情请参见表2

  2. 创建2个ECS。

    创建ECS,具体方法请参见自定义购买ECS

    本示例中的ECS资源规划详情请参见表3

步骤三:跨账号授权网络实例

如果您的网络规划涉及与其他用户通信,您需要对其他云连接用户授权网络实例,其他云连接用户可以加载您授权的网络实例到自己的云连接服务中,您和对方的网络会实现互通,请谨慎操作。

本示例中需要将账号B的VPC-B授权给账号A,这里需要登录账号B的云连接服务操作,具体操作如下:

  1. 进入跨账号授权管理页面
  2. 在“授权网络实例”页面,单击“授权”。
  3. 在弹出的对话框中,根据表6填写对应参数。

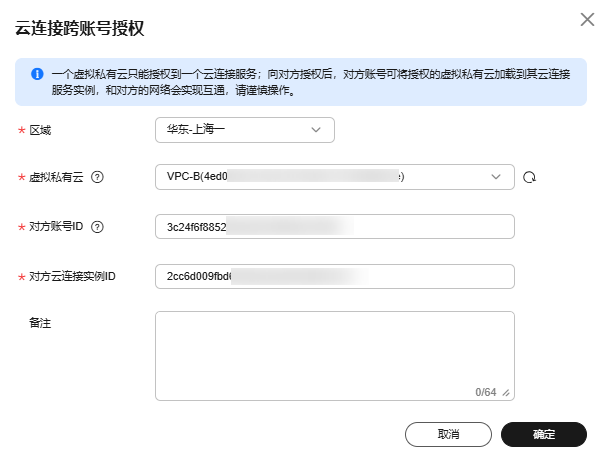

    图4 云连接实例跨账号授权
    表6 云连接实例跨账号授权参数

    参数

    说明

    取值样例

    区域

    虚拟私有云所在区域。

    华东-上海一

    虚拟私有云

    需要向对方授权的虚拟私有云。

    VPC-B

    对方账号ID

    被授权方的账号ID。

    账号A的ID

    对方云连接实例ID

    需要加载到被授权方云连接中的云连接实例ID。

    账号A中创建的云连接实例cc-test的ID

    备注

    跨账号授权的备注信息。

    -

  4. 单击“确定”,已成功授权账号A可以访问账号B下的VPC-B实例资源。

步骤四:加载网络实例

被授权用户根据规划的网络连通情况,将需要进行互通的VPC实例加载到创建的云连接实例中。

本示例中将VPC-A和VPC-B分别加载至云连接实例cc-test中,这里需要登录账号A操作,具体操作如下:

首先加载账号A的VPC-A。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,进入基本信息页面。
  3. 单击“网络实例”页签。
  4. 单击“加载网络实例”,在弹出的对话框中加载同账号网络实例。
  5. 根据表7填写对应参数后,单击“确定”。
    图5 加载账号A的VPC-A实例
    表7 加载同账号网络实例参数

    参数

    说明

    取值样例

    账号

    加载的网络实例的账号类型。

    同账号

    区域

    需要连接的VPC所在区域。

    华东-上海一

    实例类型

    需要加载到云连接实例中实现互通的实例类型。包括:

    • 虚拟私有云(VPC)
    • 虚拟网关(VGW)

    虚拟私有云(VPC)

    VPC

    需要加载到云连接实例中实现网络互通的VPC名称。

    当实例类型参数选择虚拟私有云时,需要配置此参数。

    VPC-A

    VPC CIDRs

    需要加载到云连接实例中实现网络互通的VPC内的网段路由。

    当实例类型参数选择虚拟私有云时,需配置以下两个参数:

    • 子网
    • 其他网段:其中包含自定义网段的配置

    Subnet-A

    备注

    加载同账号网络实例备注信息。

    -

然后加载已获得账号B授权的VPC-B。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,进入基本信息页面。
  3. 单击“网络实例”页签。
  4. 单击“加载网络实例”,在弹出的对话框中选择跨账号加载。

    根据表8填写对应参数后,单击“确定”。

    表8 加载跨账号网络实例参数

    参数

    说明

    取值样例

    账号

    加载的网络实例的账号类型。

    跨账号

    对方账号ID

    VPC所属账号的ID。

    账号B的ID

    区域

    需要连接的VPC所在区域。

    华东-上海一

    对方项目ID

    VPC所属账号的所在项目ID。

    账号B的项目ID

    实例类型

    需要加载到云连接实例中实现互通的实例类型。

    VPC

    对方VPC ID

    需要加载的VPC ID。

    VPC-B的ID

    VPC CIDRs

    需要加载到云连接实例中实现网络互通的网段路由。

    Subnet-B

    备注

    加载跨账号网络实例备注信息。

    -

    • 一个网络实例只可以加载到一个云连接实例中。
    • VPC实例和与其关联的虚拟网关实例,不允许重复加载。
