智能交互驱动流程

流程图示例

用户与数字人进行智能交互的流程图示例，如下所示，对应流程的详细说明，如流程图总体说明所示。

智能交互非流式驱动流程图，如图1所示。
智能交互流式驱动流程图，如图2所示。
智能交互驱动打断对话流程图，如图3所示。
智能交互驱动停止对话流程图，如图4所示。
智能交互驱动心跳保活流程图，如图智能交互驱动心跳保活流程图所示。
智能交互驱动超时流程图，如图6所示。
智能交互驱动任务结束流程图，如图7所示。

智能交互驱动WebSocket接口说明，如智能交互驱动WebSocket接口所示。

图1 智能交互非流式驱动流程图

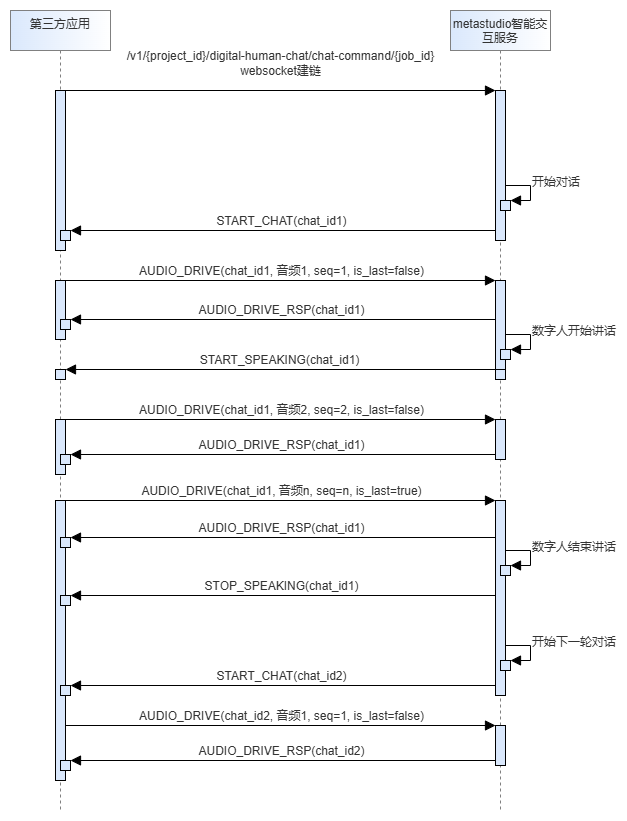

图2 智能交互流式驱动流程图

图3 智能交互驱动打断对话流程图

图4 智能交互驱动停止对话流程图

图5 智能交互驱动心跳保活流程图

图6 智能交互驱动超时流程图

图7 智能交互驱动任务结束流程图

流程图总体说明

流程图示例中详细的接口交互说明，如下所示：

用户请求建立WebSocket连接
用户发送文本驱动消息
用户发送中断对话的消息
用户发送结束对话的消息
用户发送心跳请求消息
用户与数字人对话超时断连
会话任务结束

用户请求建立WebSocket连接

用户请求建立WebSocket连接时，会调用接口智能交互驱动WebSocket接口创建与MetaStudio智能交互服务之间的Websocket连接。

连接建立成功后，MetaStudio智能交互服务已准备就绪，会发送START_CHAT命令给第三方应用。第三方应用接收到START_CHAT命令后，用户开始发送文本驱动命令。

详细交互流程如下所示：

用户请求建立与数字人对话的WebSocket连接。

代码示例如下所示：

wss://metastudio-api.cn-north-4.myhuaweicloud.com/v1/70b76xxxxxx34253880af501cdxxxxxx/digital-human-chat/chat-command/e37a28485f684769aa537466e719629d

MetaStudio接收WebSocket建立连接的请求后，返回响应消息。

代码示例如下所示：

{
    "error_code": "MSS.00000000",
    "error_msg": "success",
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf"
}

MetaStudio发送启动对话的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "START_CHAT",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

用户发送文本驱动消息

第三方应用使用TEXT_DRIVE命令，发送文本驱动消息，给MetaStudio智能交互服务。

MetaStudio发送的启动会话消息START_CHAT，会返回chat_id字段。用户发送文本驱动消息TEXT_DRIVE、中断对话消息INTERRUPT_CHAT或结束对话消息STOP_CHAT时，都需要携带该chat_id。
支持流式文本消息。seq为流式文本序号，从1开始计数；is_last用于判断流式文本的最后一包数据。如果不使用流式文本消息，seq设置为“1”，is_last设置为“true”。
建议每个分包数据长度大于6个字，否则可能会导致数字人说话卡顿。

详细交互流程如下所示：

用户发送文本驱动消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "job_id": "e37a28485f684769aa537466e719629d",
        "robot_id": "2c9d60818b365847018b365f40320000",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
        "command": "TEXT_DRIVE",
        "data": {
            "text": "您好，我是您的数字人",
            "seq": 1,
            "is_last": true
        }
    }
}

MetaStudio收到用户发送的文本驱动消息后，返回响应消息。

代码示例如下所示：

{
    "error_code": "MSS.00000000",
    "error_msg": "success",
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "TEXT_DRIVE_RSP",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

MetaStudio响应成功后，数字人开始讲话。MetaStudio对应发送开始讲话的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "START_SPEAKING",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

数字人讲话完成后，MetaStudio对应发送结束讲话的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "STOP_SPEAKING",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

用户发送中断对话的消息

文本驱动数字人讲话过程中，支持使用INTERRUPT_CHAT命令，中断数字人与用户的对话。对话被打断后，数字人将停止说话，并发送下一次对话的START_CHAT消息给用户。

详细交互流程如下所示：

用户发送中断对话的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
        "command": "INTERRUPT_CHAT"
    }
}

MetaStudio接收到用户发送的中断对话消息后，返回响应消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "INTERRUPT_CHAT_RSP",
        "job_id": "e37a28485f684769aa537466e719629d,
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

MetaStudio返回结束对话的消息给用户。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "STOP_SPEAKING",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

MetaStudio发送接收下一次开始对话的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "START_CHAT",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "00f1c200389e434485260777a2ad57bc",
    }
}

用户发送结束对话的消息

文本驱动数字人讲话过程中，支持通过STOP_CHAT命令停止对话。对话停止后，数字人将停止说话，并不会再发送下一次对话的START_CHAT消息。

详细交互流程如下所示：

用户发送停止对话消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
        "command": "STOP_CHAT"
    }
}

MetaStudio接收用户发送的停止对话消息后，返回响应消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "STOP_CHAT_RSP",
        "job_id": "e37a28485f684769aa537466e719629d,
        "chat_id": "ac71c539395b4446865074589ffa2c6c"
    }
}

MetaStudio返回结束讲话的消息给用户。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "STOP_SPEAKING",
        "job_id": "e37a28485f684769aa537466e719629d",
        "chat_id": "ac71c539395b4446865074589ffa2c6c",
    }
}

用户发送心跳请求消息

文本驱动数字人讲话过程中，支持通过PING命令发送心跳请求，用于对WebSocket链路进行保活。

详细交互流程如下所示：

用户发送心跳请求消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "job_id": "e37a28485f684769aa537466e719629d",
        "command": "PING"
    }
}

MetaStudio接收用户发送的心跳请求消息后，返回心跳响应消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "PONG",
        "job_id": "e37a28485f684769aa537466e719629d
    }
}

用户与数字人对话超时断连

用户与MetaStudio服务建立WebSocket连接后，如果用户超过30秒未发送对话消息或心跳请求消息，即MetaStudio超过30秒未收到第三方应用的TEXT_DRIVE命令或PING命令，MetaStudio将主动关闭WebSocket连接。

会话任务结束

MetaStudio智能对话服务结束时，如：应用或其对话页面关闭。MetaStudio将发送JOB_FINISHED命令给第三方应用，并关闭WebSocket连接。

MetaStudio发送结束任务的消息。

代码示例如下所示：

{
    "request_id": "d7aa08da33dd4a662ad5be508c5b77cf",
    "payload": {
        "command": "JOB_FINISHED",
        "job_id": "e37a28485f684769aa537466e719629d
    }
}
