Prometheus监控多个集群

应用场景

通常情况下,用户的集群数量不止一个,例如生产集群、测试集群、开发集群等。如果在每个集群安装Prometheus监控集群里的业务各项指标的话,很大程度上提高了维护成本和资源成本,同时数据也不方便汇聚到一块查看,这时候可以通过部署一套Prometheus,对接监控多个集群的指标信息。

方案架构

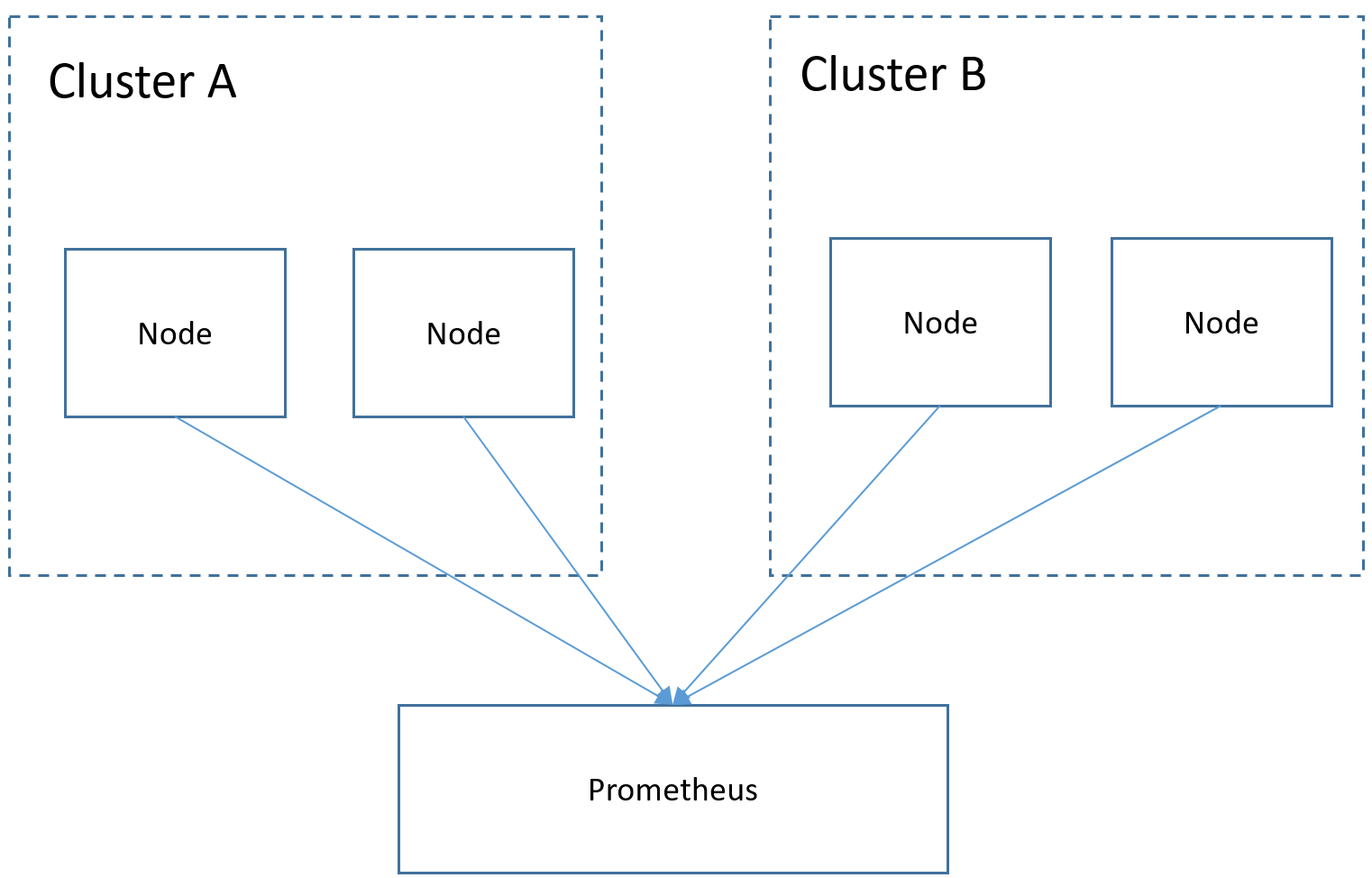

将多个集群对接到同一个Prometheus监控系统,如下所示,节约维护成本和资源成本,且方便汇聚监控信息。

前提条件

  • 目标集群已创建。
  • Prometheus与目标集群之间网络保持连通。
  • 已在一台Linux主机中使用二进制文件安装Prometheus,详情请参见Installation

操作步骤

  1. 分别获取目标集群的bearer_token 信息。

    1. 在目标集群创建rbac权限。
      登录到目标集群后台节点,创建prometheus_rbac.yaml文件。
      apiVersion: v1
      kind: ServiceAccount
      metadata:
        name: prometheus-test
        namespace: kube-system

      ---
      apiVersion: rbac.authorization.k8s.io/v1
      kind: ClusterRole
      metadata:
        name: prometheus-test
      rules:
      - apiGroups:
        - ""
        resources:
        - nodes
        - services
        - endpoints
        - pods
        - nodes/proxy
        verbs:
        - get
        - list
        - watch
      - apiGroups:
        - "extensions"
        resources:
          - ingresses
        verbs:
        - get
        - list
        - watch
      - apiGroups:
        - ""
        resources:
        - configmaps
        - nodes/metrics
        verbs:
        - get
      - nonResourceURLs:
        - /metrics
        verbs:
        - get
      ---
      apiVersion: rbac.authorization.k8s.io/v1
      kind: ClusterRoleBinding
      metadata:
        name: prometheus-test
      roleRef:
        apiGroup: rbac.authorization.k8s.io
        kind: ClusterRole
        name: prometheus-test
      subjects:
      - kind: ServiceAccount
        name: prometheus-test
        namespace: kube-system

      执行以下命令创建rbac权限。

      kubectl apply -f prometheus_rbac.yaml

    2. 获取目标集群bearer_token信息。
      • 1.21以前版本的集群中,Pod中获取Token的形式是通过挂载ServiceAccount的Secret来获取Token,这种方式获得的Token是永久的。该方式在1.21及以上的版本中不再推荐使用,并且根据社区版本迭代策略,在1.25及以上版本的集群中,ServiceAccount将不会自动创建对应的Secret。

        1.21及以上版本的集群中,直接使用TokenRequest API获得Token,并使用投射卷(Projected Volume)挂载到Pod中。使用这种方法获得的Token具有固定的生命周期,并且当挂载的Pod被删除时这些Token将自动失效。

      • 如果您在业务中需要一个永不过期的Token,您也可以选择手动管理ServiceAccount的Secret。尽管存在手动创建永久ServiceAccount Token的机制,但还是推荐使用TokenRequest的方式使用短期的Token,以提高安全性。

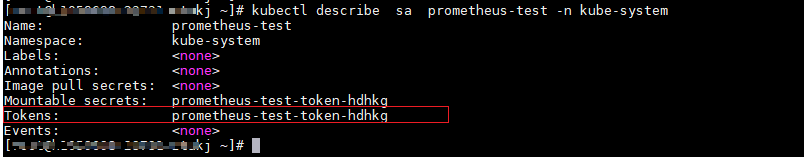

      首先获取serviceaccount信息。

      kubectl describe sa prometheus-test -n kube-system

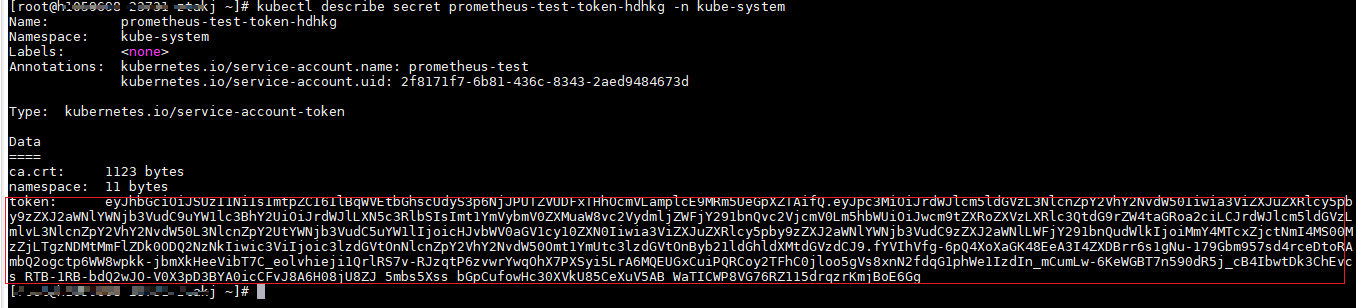

      kubectl describe secret prometheus-test-token-hdhkg -n kube-system

      记录下这个token值,就是要搜集的bearer_token信息。

  2. 配置bearer_token 信息。

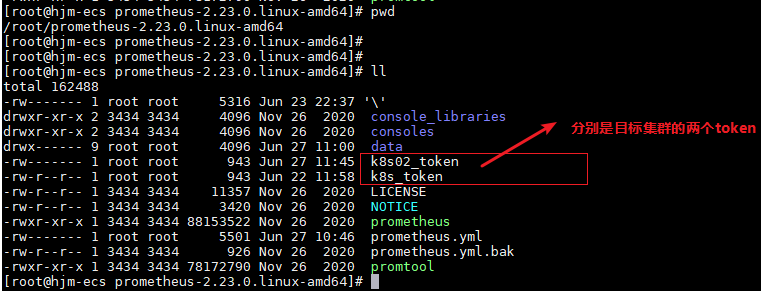

    登录到Prometheus所在机器,进入Prometheus的安装目录,将目标集群的token信息保存在文件中。

  3. 配置Prometheus监控job。

    示例job监控的是容器指标。如果需要监控其他指标,可自行添加job编写抓取规则。

      - job_name: k8s_cAdvisor
        scheme: https
        bearer_token_file: k8s_token #上一步中的token文件
        tls_config:
          insecure_skip_verify: true
        kubernetes_sd_configs:  #kubernetes 自动发现配置
        - role: node    #node类型的自动发现
          bearer_token_file: k8s_token #上一步中的token文件
          api_server: https://192.168.0.153:5443  #K8s集群 apiserver地址
          tls_config:
            insecure_skip_verify: true   #跳过对服务端的认证
        relabel_configs:  ##用于在抓取metrics之前修改target的已有标签
        - target_label: __address__
          replacement: 192.168.0.153:5443
          action: replace
          ##将metrics_path地址转换为/api/v1/nodes/${1}/proxy/metrics/cadvisor
          #相当于通过APIServer代理到kubelet上获取数据
        - source_labels: [__meta_kubernetes_node_name]   #指定需要处理的源标签
          regex: (.+)    #匹配源标签的值,(.+)表示源标签什么值都可以匹配上
          target_label: __metrics_path__     #指定了需要replace后的标签
          replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor  # 表示替换后的标签即__metrics_path__  对应的值。其中${1}表示正则匹配的值,即nodename
        - target_label: cluster
          replacement: xxxxx   ##根据实际情况填写 集群信息。也可不写

    ###下面这个job是监控另一个集群
      - job_name: k8s02_cAdvisor
        scheme: https
        bearer_token_file: k8s02_token #上一步中的token文件
        tls_config:
          insecure_skip_verify: true
        kubernetes_sd_configs:
        - role: node
          bearer_token_file: k8s02_token #上一步中的token文件
          api_server: https://192.168.0.147:5443  #K8s集群 apiserver地址
          tls_config:
            insecure_skip_verify: true   #跳过对服务端的认证
        relabel_configs:  ##用于在抓取metrics之前修改target的已有标签
        - target_label: __address__
          replacement: 192.168.0.147:5443
          action: replace

        - source_labels: [__meta_kubernetes_node_name]
          regex: (.+)
          target_label: __metrics_path__
          replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor

        - target_label: cluster
          replacement: xxxx    ##根据实际情况填写 集群信息。也可不写

  4. 启动prometheus服务。

    配置完毕后,启动prometheus服务

    ./prometheus --config.file=prometheus.yml

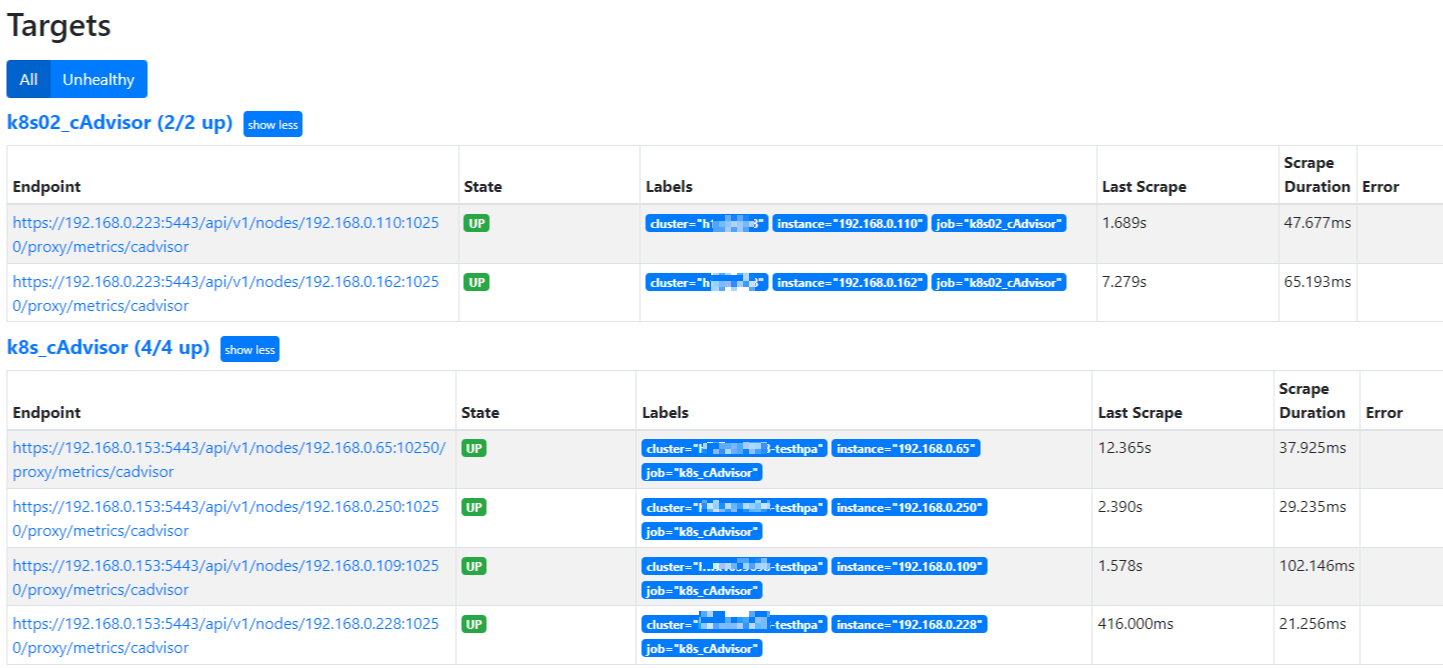

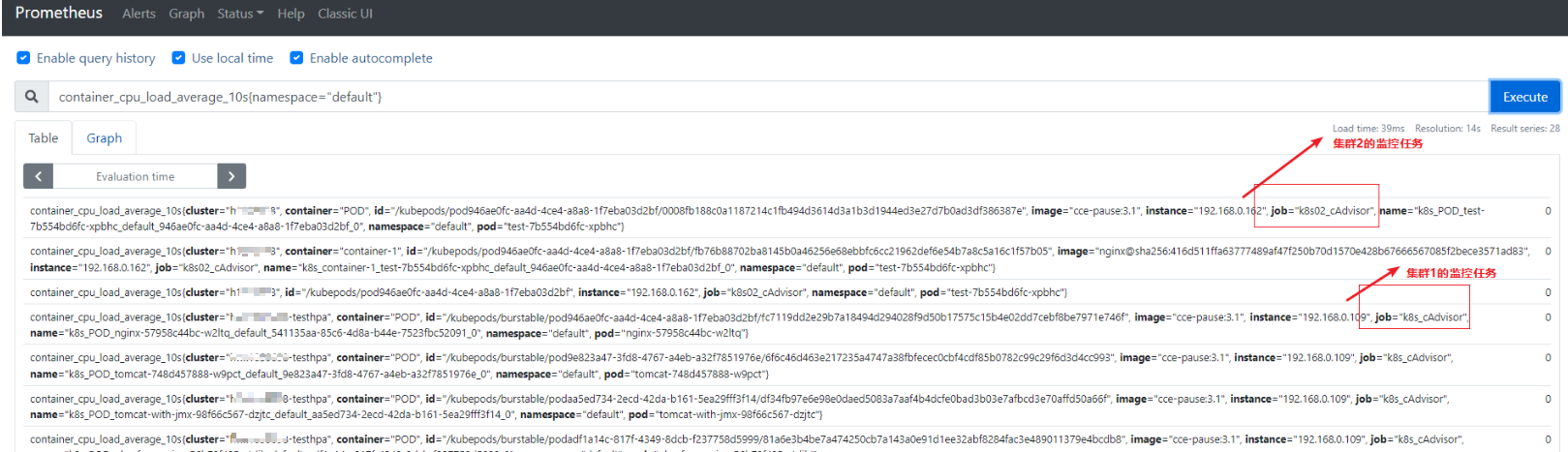

  5. 登录prometheus服务访问页面,查看监控信息。
