制作CCE节点自定义镜像

更新时间:2024-01-04 GMT+08:00

CCE自定义镜像制作基于开源工具HashiCorp Packer(>=1.7.2)以及开源插件实现,并提供了cce-image-builder配置模板帮助您快速制作符合要求的自定义镜像。

Packer是一款可以创建自定义镜像的开源工具。Packer包含构建器(Builder)、配置器(Provisioner)、后处理器(Post-Processor)三个组件,支持通过json或者hcl格式的模板文件,可以灵活组合这三种组件并行地、自动化地创建镜像文件。

Packer作为镜像制作的工具有如下优势:

  1. 构建过程自动化:创建镜像的过程变成可以通过Packer配置文件的形式固化,支持自动化构建。
  2. 云平台兼容性强:原生支持对接绝大多数的云平台,也包括各类第三方插件。
  3. 配置文件易用性高:Packer配置文件中模块职责清晰,参数定义简单直观,学习成本低。
  4. 镜像构建功能全面:原生支持较多常用功能模块,例如Provisioner中支持使用远程执行脚本的shell模块、支持远程传输文件的file模块、支持暂停流程的breakpoint模块。

约束与限制

  • CCE节点镜像使用建议:
    • 节点镜像推荐优先使用CCE服务维护的默认节点镜像。相关镜像经过严格的测试,且能获得最新的更新推送,具有更好的兼容性、稳定性和安全性。
    • 如果您有特殊场景需要使用自定义镜像功能,请使用CCE提供的基础镜像来制作自定义镜像。
    • 基础镜像中预置了节点运行依赖的组件包,该包的版本会跟着集群版本变更。对于自定义镜像,CCE不再提供组件包的更新推送。
  • 自定义镜像时,请谨慎修改内核参数,部分内核参数过大或者过小时都会影响系统运行效率。

    已知存在影响的内核参数有:tcp_keepalive_time、tcp_max_tw_buckets、somaxconn、max_user_instances、max_user_watches、netdev_max_backlog、net.core.wmem_max、net.core.rmem_max。

    如修改节点内核参数,请您在测试环境中自行完成充分的测试验证,再应用于生产环境。

使用须知

  • 制作镜像前需要准备:
    • ECS执行机:一台ECS x86服务器作为Linux执行机,建议选择CentOS7操作系统并绑定EIP支持访问公网,便于后续安装Packer工具。
    • 认证凭据:制作镜像需要获取具有相关权限用户或者租户的AK/SK认证凭据,请提前获取。
    • 安全组:由于Packer通过创建临时ECS服务器并使用密钥对SSH登录,需要提前确保临时ECS服务器指定的安全组放开TCP:22端口通道,允许执行机SSH登录。
  • 制作过程中:
    • 制作镜像的过程中必须按照操作指南进行制作,防止一些不可预期问题出现。
    • 根据基础镜像创建出来的虚机,默认SSH登录用户需要支持sudo root权限,或者拥有root权限。
  • 制作结束时:
    • 制作过程会消耗一定计费资源,主要涉及ECS服务器、EVS云硬盘、弹性IP及带宽和IMS镜像。正常场景制作成功或者失败后会自动释放。但制作完成后,建议再次确认资源已彻底释放,以避免非预期的消耗。

制作镜像

  1. 下载cce-image-builder

    登录ECS执行机,下载cce-image-builder并解压。
    tar zvxf cce-image-builder.tgz
    cd cce-image-builder/
    说明:

    cce-image-builder主要包含:

    • turbo-node.pkr.hcl 镜像制作使用的Packer配置模板,修改请参见3
    • scripts/* 模板预置的CCE镜像制作。建议不要修改,避免影响最终镜像可用性。
    • user-scripts/* 模板预置的自定义包脚本目录。以example.sh为例,制作自定义镜像时将自动上传至临时服务器并执行。
    • user-packages/* 模板预置的自定义包目录。制作自定义镜像时,以example.package为例,制作自定义镜像时将自动上传至临时服务器的/tmp/example.package路径。

  2. 安装Packer

    手动下载并安装HashiCorp Packer,建议参考官方指导执行。
    说明:

    Packer版本要求:packer >= 1.7.2

    以CentOS 7执行机为例,执行如下命令自动安装packer(以官方指导为准)
    # 配置Packer的yum源后安装Packer
    sudo yum install -y yum-utils
    sudo yum-config-manager --add-repo https://rpm.releases.hashicorp.com/RHEL/hashicorp.repo
    sudo yum -y install packer

    # 配置alias用于避免OS中同名packer二进制影响,并检查packer版本
    rpm -q packer
    alias packer=$(rpm -ql packer)
    packer -v

  3. 定义Packer模板参数

    cce-image-builder/turbo-node.pkr.hcl文件中定义了packer构建镜像的过程,涉及的参数字段如下。关于pkr.hcl文件更详细的说明请参考Packer官网文档
    说明:
    • variables/variable

      变量定义。turbo-node.pkr.hcl中主要定义了构建所需填写的参数,支持用户按需修改或填写,参数定义请参见 表1

    • packer
      packer模块定义。其中required_plugins定义了Packer的插件依赖,包括插件来源与插件版本范围,packer init时会自动下载插件并初始化。修改如下:
      packer {
        required_plugins {
          huaweicloud = {
            version = "= 0.4.0"
            source  = "github.com/huaweicloud/huaweicloud"
          }
        }
      }
    • source

      source定义。通过引用上述定义的变量,自动配置插件创建ECS所需的参数,无需用户手动填写。

    • build

      build定义。按顺序从上到下依次执行,支持文件上传file模块、脚本执行shell模块等常用模块,对应的脚本及文件分别存放在cce-image-builder下user-scripts和user-packages目录。

      样例参考:
      build {
        sources = ["source.huaweicloud-ecs.builder"]

      # Example:
        provisioner "file" {
          source      = "<source file path>"
          destination = "<destination file path>"
        }

        provisioner "shell" {
          scripts = [
            "<source script file: step1.sh>",
            "<source script file: step2.sh>"
          ]
        }

        provisioner "shell" {
          inline = ["echo foo"]
        }
      }

  4. 设置环境变量

    在执行机上设置以下环境变量:
    export REGION_NAME=xxx
    export IAM_ACCESS_KEY=xxx
    export IAM_SECRET_KEY=xxx
    export ECS_VPC_ID=xxx
    export ECS_NETWORK_ID=xxx
    export ECS_SECGRP_ID=xxx
    export CCE_SOURCE_IMAGE_ID=xxx

    表1 variables配置参数说明

    参数

    参数说明

    备注

    REGION_NAME

    所属项目区域。

    请在我的凭证下查看所属区域。

    IAM_ACCESS_KEY

    用户认证凭据Access Key。

    建议临时申请,制作完成后删除。

    IAM_SECRET_KEY

    用户认证凭据Secret Key。

    建议临时申请,制作完成后删除。

    ECS_VPC_ID

    虚拟私有云ID。

    临时ECS服务器使用,需要与执行机一致。

    ECS_NETWORK_ID

    子网的网络ID。

    临时ECS服务器使用,建议与执行机一致,非子网的子网ID。

    ECS_SECGRP_ID

    安全组ID。

    临时ECS服务器使用,该安全组入方向的22端口需要放通执行机的公网IP,保证执行机可通过SSH登录临时服务器。

    CCE_SOURCE_IMAGE_ID

    CCE服务的最新节点镜像ID。

    请提交工单查询镜像ID。

    备注:其他参数通常无需配置,默认即可。如需修改,可以参考turbo-node.pkr.hcl中variable定义中的description描述通过环境变量配置。

    以ECS规格变量ecs_az为例,未指定时选择随机可用区,如需指定可以按照如下格式通过环境变量配置。其他参数类似。

    # export PKR_VAR_<variable name>=<variable value>
    export PKR_VAR_ecs_az=xxx

  5. 设置自定义脚本及文件

    参考pkr.hcl文件中build字段定义的file和shell模块,编写对应的脚本及文件,并分别存放在cce-image-builder下的user-scripts和user-packages目录。

    须知:

    自定义镜像时,请谨慎修改内核参数,部分内核参数过大或者过小时都会影响系统运行效率。

    已知存在影响的内核参数有:tcp_keepalive_time、tcp_max_tw_buckets、somaxconn、max_user_instances、max_user_watches、netdev_max_backlog、net.core.wmem_max、net.core.rmem_max。

    如修改节点内核参数,请您在测试环境中自行完成充分的测试验证,再应用于生产环境。

  6. 制作自定义镜像

    定制修改结束后,执行以下命令制作镜像并等待镜像制作完成,通常需要耗时3~5min。
    make image
    说明:

    构建封装脚本packer.sh中,

    • 隐私和安全考虑,默认关闭了packer自动访问hashicorp.com检查版本的功能。
      export CHECKPOINT_DISABLE=false
    • 构建过程可见性与可追溯考虑,默认开启了debugging详细日志,并指定了本地packer构建日志packer_{timestamp}.log以在构建时打包至镜像/var/log/目录。如涉及敏感信息,移除相关逻辑即可。
      export PACKER_LOG=1
      export PACKER_BUILD_TIMESTAMP=$(date +%Y%m%d%H%M%S)
      export PACKER_LOG_PATH="packer_$PACKER_BUILD_TIMESTAMP.log"

    更多packer配置详细参见官网说明

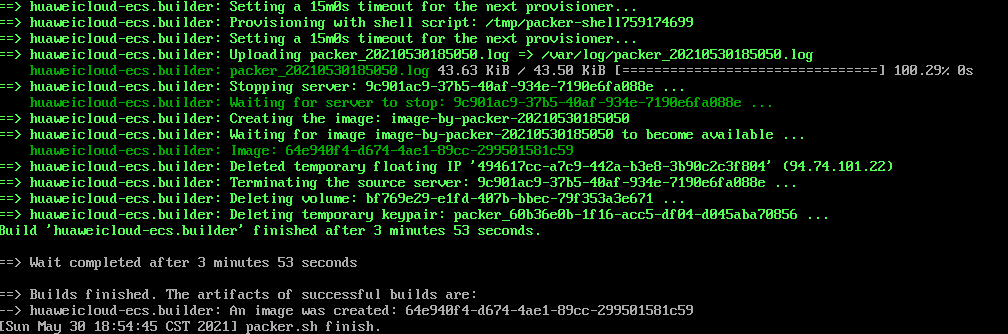

    执行结束日志:

  7. 构建文件清理

    清理执行机上构建文件,主要涉及turbo-node.pkr.hcl中认证凭据清理。
    • 建议直接释放执行机,如认证凭据为临时申请建议直接删除;
    • 如需自动构建,建议自行在配置文件中添加post-processor实现相关功能。
