LoadBalancer类型Service使用pass-through能力

应用现状

Kubernetes集群可以将运行在一组Pod上的应用程序发布为服务,提供统一的四层访问入口。对于Loadbalancer类型的service,kube-proxy默认会将Service的status中LoadbalanceIP地址配置到节点本地的转发规则中,集群内部访问ELB的地址,流量就会在集群内部转发,而不会经过ELB转发。

集群内部转发功能是kube-proxy组件负责,kube-proxy有iptables和IPVS两种转发模式,iptables是一种简单的轮询转发,IPVS虽有多种转发模式,但也需要修改kube-proxy的启动参数,不能像ELB那样灵活配置转发策略,且无法利用ELB的健康检查能力。

解决方案

CCE服务支持pass-through能力,通过Loadbalance类型Service配置kubernetes.io/elb.pass-through的annotation实现集群内部访问Service的ELB地址时绕出集群,并通过ELB的转发最终转发到后端的Pod。

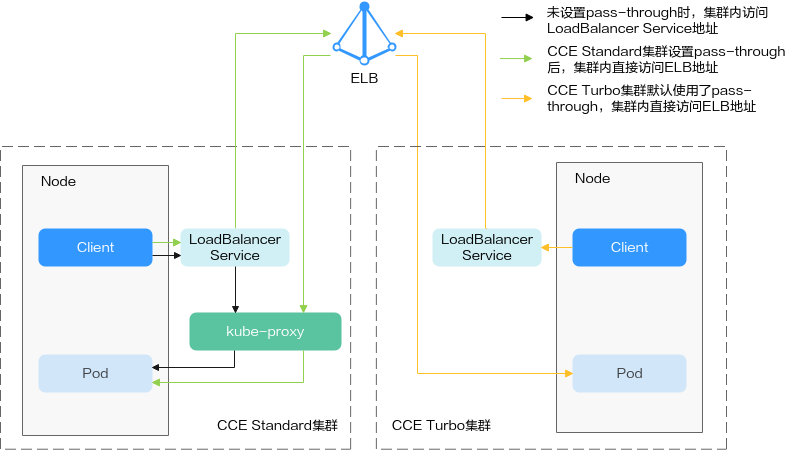

图1 pass-through访问示例
  • 对于CCE集群:

    集群内部客户端访问LB类型Service时,访问请求默认是通过集群服务转发规则(iptables或IPVS)转发到后端的容器实例。

    当LB类型Service配置elb.pass-through后,集群内部客户端访问Service地址时会先访问到ELB,再通过ELB的负载均衡能力先访问到节点,然后通过集群服务转发规则(iptables或IPVS)转发到后端的容器实例。

  • 对于CCE Turbo集群:

    集群内部客户端访问LB类型Service时,访问请求默认也是通过集群服务转发规则(iptables或IPVS)转发到后端的容器实例。

    当LB类型Service配置elb.pass-through后,集群内部客户端访问Service地址时会先访问到ELB,然后通过ELB直通容器的能力直接访问容器实例。

约束限制

  • 独享型负载均衡配置pass-through后,在工作负载同节点和同节点容器内无法通过Service访问。
  • 1.15及以下老版本集群暂不支持该能力。
  • IPVS网络模式下,对接同一个ELB的Service需保持pass-through设置情况一致。
  • 使用节点级别(Local)的服务亲和的场景下,会自动设置kubernetes.io/elb.pass-through为onlyLocal,开启pass-through能力。

操作步骤

下文以nginx镜像创建无状态工作负载,并创建一个具有pass-through的Service。

  1. 使用nginx镜像创建无状态负载。

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx
    spec:
      replicas: 2
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
        spec:
          containers:
          - image: nginx:latest
            name: container-0
            resources:
              limits:
                cpu: 100m
                memory: 200Mi
              requests:
                cpu: 100m
                memory: 200Mi
          imagePullSecrets:
          - name: default-secret

  2. Loadbalance类型的Service,并设置kubernetes.io/elb.pass-through为true。

    apiVersion: v1
    kind: Service
    metadata:
      annotations:
        kubernetes.io/elb.pass-through: "true"
        kubernetes.io/elb.class: union
        kubernetes.io/elb.autocreate: '{"type":"public","bandwidth_name":"cce-bandwidth","bandwidth_chargemode":"bandwidth","bandwidth_size":5,"bandwidth_sharetype":"PER","eip_type":"5_bgp","name":"james"}'
      labels:
        app: nginx
      name: nginx
    spec:
      externalTrafficPolicy: Local
      ports:
      - name: service0
        port: 80
        protocol: TCP
        targetPort: 80
      selector:
        app: nginx
      type: LoadBalancer

    此处是自动创建一个名为james的共享型ELB实例,需要通过kubernetes.io/elb.subnet-id指定ELB所在VPC子网,必须和集群在同一个VPC。

配置验证

查看上面创建的Service对应的ELB,名称为james,可以看到ELB的连接数为0,如下图所示。

使用kubectl连接集群,进入到某一个nginx容器中,然后访问ELB的地址。可以看到能够正常访问。

# kubectl get pod
NAME                     READY   STATUS    RESTARTS   AGE
nginx-7c4c5cc6b5-vpncx   1/1     Running   0          9m47s
nginx-7c4c5cc6b5-xj5wl   1/1     Running   0          9m47s
# kubectl exec -it nginx-7c4c5cc6b5-vpncx -- /bin/sh
# curl 120.46.141.192
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

稍微等待一段时间看ELB的监控数据,可以看到ELB有一个新建访问连接,这就证明了这次访问经过ELB,与预期一致。
