使用AOM监控自定义指标

CCE支持上传自定义指标到AOM,节点上的ICAgent会定期调用负载中配置的监控指标接口读取监控数据,然后上传到AOM上。

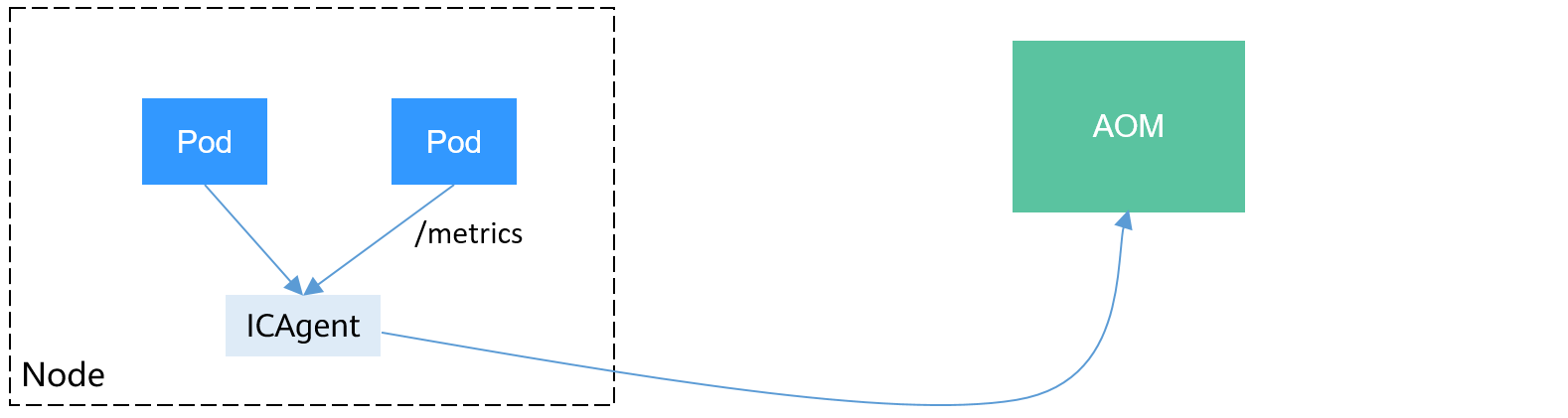

图1 ICAgent采集监控指标

负载的自定义指标接口可以在创建时配置。本文将通过一个Nginx应用的示例演示如何上报自定义监控指标到AOM,步骤如下:

  1. 准备应用

    您需要准备一个应用镜像,该应用需要提供监控指标接口供ICAgent采集,且监控数据需要满足Prometheus的规范

  2. 部署应用并转换指标

    在集群中使用该应用镜像部署工作负载,将自动上报自定义监控指标。

  3. 配置验证

    前往AOM查看自定义指标是否采集成功。

约束与限制

  • ICAgent兼容Prometheus的监控数据规范,Pod提供的自定义指标必须满足Prometheus的监控数据规范才能够被ICAgent采集,参见Prometheus监控数据采集说明
  • ICAgent仅支持上报Gauge指标类型的指标。
  • ICAgent调用自定义指标的接口周期为1分钟,不支持修改。

Prometheus监控数据采集说明

Prometheus通过周期性的调用应用程序的监控指标接口(默认为“/metrics”)获取监控数据,应用程序需要提供监控指标接口供Prometheus调用,且监控数据需要满足Prometheus的规范,如下所示。

# TYPE nginx_connections_active gauge
nginx_connections_active 2
# TYPE nginx_connections_reading gauge
nginx_connections_reading 0

Prometheus提供了各种语言的客户端,客户端具体请参见Prometheus CLIENT LIBRARIES,开发Exporter具体方法请参见WRITING EXPORTERS。Prometheus社区提供丰富的第三方exporter可以直接使用,具体请参见EXPORTERS AND INTEGRATIONS

准备应用

自行开发的应用程序需要提供监控指标接口供采集,且监控数据需要满足Prometheus的规范,详情请参见Prometheus监控数据采集说明

本文以Nginx为例采集监控数据,Nginx本身有个名叫ngx_http_stub_status_module的模块,这个模块提供了基本的监控功能,通过在nginx.conf的配置可以提供一个对外访问Nginx监控数据的接口。

  1. 登录一台可连接公网的Linux虚拟机,且要求可执行Docker命令。
  2. 创建一个nginx.conf文件,如下所示,在http下添加server配置即可让nginx提供对外访问的监控数据的接口。

    user  nginx;
    worker_processes  auto;

    error_log  /var/log/nginx/error.log warn;
    pid        /var/run/nginx.pid;

    events {
        worker_connections  1024;
    }

    http {
        include       /etc/nginx/mime.types;
        default_type  application/octet-stream;
        log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                          '$status $body_bytes_sent "$http_referer" '
                          '"$http_user_agent" "$http_x_forwarded_for"';

        access_log  /var/log/nginx/access.log  main;
        sendfile        on;
        #tcp_nopush     on;
        keepalive_timeout  65;
        #gzip  on;
        include /etc/nginx/conf.d/*.conf;

        server {
          listen 8080;
          server_name  localhost;
          location /stub_status {
             stub_status on;
             access_log off;
          }
        }
    }

  3. 使用该配置制作一个镜像,创建Dockerfile文件。

    vi Dockerfile
    Dockerfile文件内容如下所示:
    FROM nginx:1.21.5-alpine
    ADD nginx.conf /etc/nginx/nginx.conf
    EXPOSE 80
    CMD ["nginx", "-g", "daemon off;"]

  4. 使用上面Dockerfile构建镜像并上传到SWR镜像仓库,镜像名称为nginx:exporter。

    1. 在左侧导航栏选择“我的镜像”,单击右侧“客户端上传”,在弹出的页面中单击“生成临时登录指令”,单击复制登录指令。
    2. 在集群节点上执行上一步复制的登录指令,登录成功会显示“Login Succeeded”。
    3. 执行如下命令构建镜像,镜像名称为nginx,版本为exporter。
      docker build -t nginx:exporter .
    4. 为镜像打标签并上传至镜像仓库,其中镜像仓库地址和组织名称请根据实际情况修改。
      docker tag nginx:exporter {swr-address}/{group}/nginx:exporter
      docker push {swr-address}/{group}/nginx:exporter

  5. 查看应用指标。

    1. 使用nginx:exporter创建工作负载。
    2. 登录到容器中,并通过http://<ip_address>:8080/stub_status获取到nginx的监控数据,其中<ip_address>为容器的IP地址,监控数据如下所示。
      # curl http://127.0.0.1:8080/stub_status
      Active connections: 3
      server accepts handled requests
       146269 146269 212
      Reading: 0 Writing: 1 Waiting: 2

部署应用并转换指标

如上所述的nginx:exporter提供的监控数据,其数据格式并不满足Prometheus的要求,需要将其转换成Prometheus需要的格式,可以使用nginx-prometheus-exporter来转换Nginx的指标,如下所示。

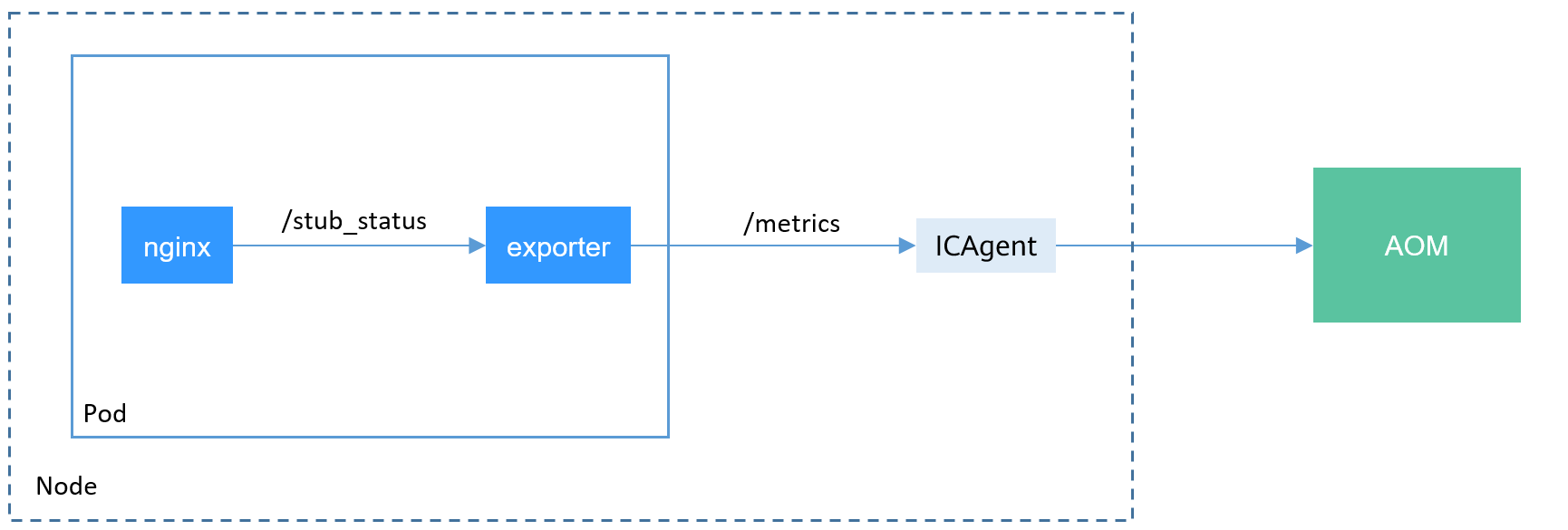

图2 使用exporter转换数据格式

使用nginx:exporter和nginx-prometheus-exporter部署到同一个Pod,如下所示。

kind: Deployment
apiVersion: apps/v1
metadata:
  name: nginx-exporter
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-exporter
  template:
    metadata:
      labels:
        app: nginx-exporter
      annotations:
        metrics.alpha.kubernetes.io/custom-endpoints: '[{"api":"prometheus","path":"/metrics","port":"9113","names":""}]'
    spec:
      containers:
        - name: container-0
          image: 'nginx:exporter'  # 替换为您上传到SWR的镜像地址
          resources:
            limits:
              cpu: 250m
              memory: 512Mi
            requests:
              cpu: 250m
              memory: 512Mi
        - name: container-1
          image: 'nginx/nginx-prometheus-exporter:0.9.0'
          command:
            - nginx-prometheus-exporter
          args:
            - '-nginx.scrape-uri=http://127.0.0.1:8080/stub_status'
      imagePullSecrets:
        - name: default-secret

nginx/nginx-prometheus-exporter:0.9.0需要从公网拉取,需要集群节点绑定公网IP。

nginx-prometheus-exporter需要一个启动命令,nginx-prometheus-exporter -nginx.scrape-uri=http://127.0.0.1:8080/stub_status,用于获取nginx的监控数据。

另外Pod需要添加一个annotations,metrics.alpha.kubernetes.io/custom-endpoints: '[{"api":"prometheus","path":"/metrics","port":"9113","names":""}]'。

配置验证

应用部署后,可以通过访问Nginx构造一些访问数据,然后在AOM中查看是否能够获取到相应的监控数据。

  1. 获取Nginx Pod名称。

    $ kubectl get pod
    NAME                              READY   STATUS    RESTARTS   AGE
    nginx-exporter-78859765db-6j8sw   2/2     Running   0          4m

  2. 登录容器执行命令访问Nginx。

    $ kubectl exec -it nginx-exporter-78859765db-6j8sw -- /bin/sh
    Defaulting container name to container-0.
    Use 'kubectl describe pod/nginx-exporter-78859765db-6j8sw -n default' to see all of the containers in this pod.
    / # curl http://localhost
    <!DOCTYPE html>
    <html>
    <head>
    <title>Welcome to nginx!</title>
    <style>
    html { color-scheme: light dark; }
    body { width: 35em; margin: 0 auto;
    font-family: Tahoma, Verdana, Arial, sans-serif; }
    </style>
    </head>
    <body>
    <h1>Welcome to nginx!</h1>
    <p>If you see this page, the nginx web server is successfully installed and
    working. Further configuration is required.</p>

    <p>For online documentation and support please refer to
    <a href="http://nginx.org/">nginx.org</a>.<br/>
    Commercial support is available at
    <a href="http://nginx.com/">nginx.com</a>.</p>

    <p><em>Thank you for using nginx.</em></p>
    </body>
    </html>
    / #

  3. 登录AOM,在左侧目录选择“监控 > 指标浏览”,查看Nginx相关的监控指标,如“nginx_connections_active”
