按领域维度统计展示数据资产

支持从领域维度(未关联领域和关联领域)统计并展示当前企业租户下的所有业务资产情况,统计指标包括已发布的数据服务、数据实体、关系实体,以及这些实体所对应的实例条目数。通过跨领域数据资产统计与可视化,您可以轻松掌握各领域资产的分布情况。

查看领域视图卡片概览

  1. 登录LinkX-F系统首页。
  2. 选择数据黄页 > 数据黄页,默认进入数据黄页首页。
  3. 单击“领域”,切换至领域页签。

    该页面以卡片视图的形式,从领域维度展示业务资产的统计情况,包括未关联领域和关联领域的数据。

    在按领域维度统计业务数据时,关系实体本身不存在关联领域。因此,会根据其源端和目标端数据实体的关联领域来确定该关系实体的关联领域,并决定是否将其计入统计。统计规则如下:

    • 如果关系实体的源端和目标端的数据实体都属于同一领域,那么该关系实体将会被计入当前领域中。
    • 如果关系实体的源端和目标端的数据实体都没有关联领域,那么该关系实体将会被计入未关联领域中。
    • 如果关系实体的源端和目标端的数据实体属于不同领域,或者其中一个数据实体没有关联领域,那么该关系实体将不会计入任何关联领域或未关联领域中。

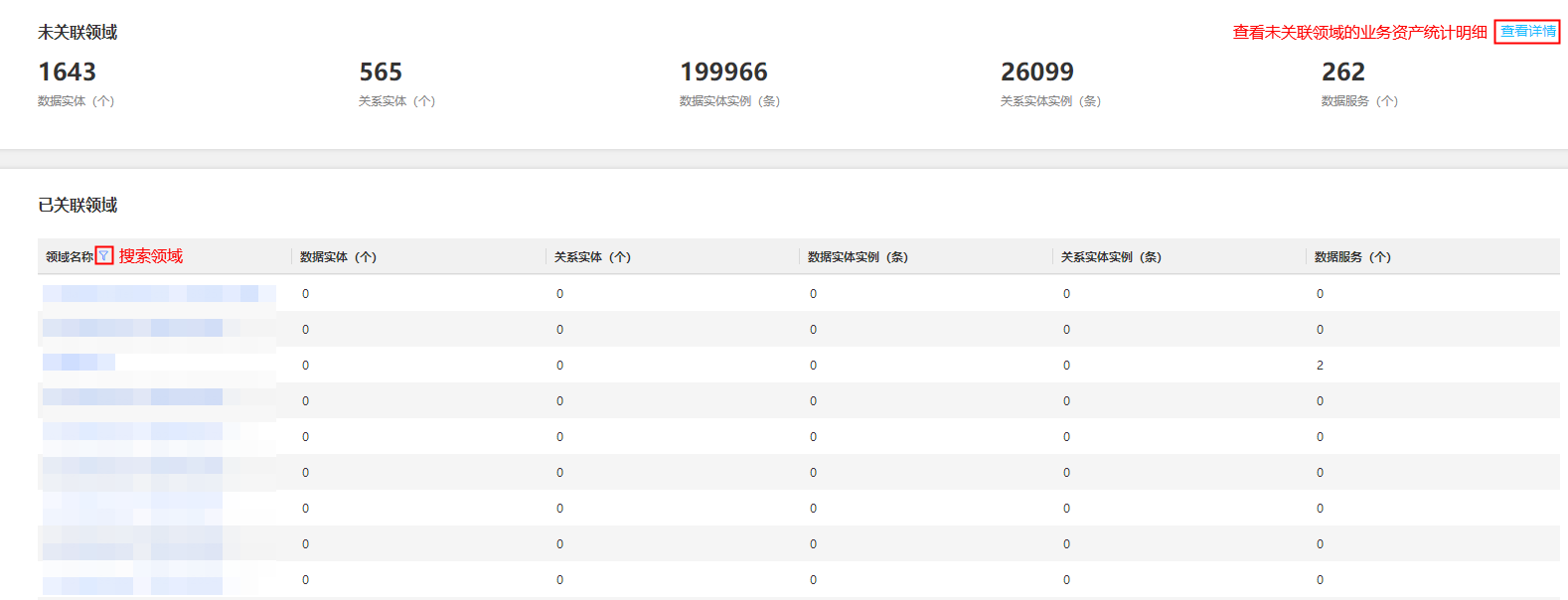

    图1 领域视图卡片概览

    在该页面,您可以开启或关闭未关联领域卡片视图展示、搜索领域列表,查看指定领域业务资产的统计明细。

查看指定领域业务资产的统计明细

您可以单击领域卡片视图,查看该领域业务资产的统计明细,包括图结构、模型与实例和数据服务等多维度信息。

  • 图结构:展示当前领域下所有已发布的数据实体和关系实体组成的图结构视图。
    图2 图结构视图
    表1 图结构视图说明

    序列

    功能区域

    说明

    1

    图结构主视图

    图结构视图中数据实体和关系线的交互规则如下:

    说明:

    在视图中,关系线(即关系实体)是用于展示数据实体节点之间的依赖关系。但如果视图中的某个数据实体节点既没有自循环关系,也没有与其他数据实体节点形成关系,则在视图中不会显示该节点的关系线。

    • 单击画布中的数据实体或关系实体,在画布右上角弹出对应实体的核心字段信息。
    • 单击画布中的数据实体时,该数据实体和其相关联的数据实体以及它们之间的关系线高亮显示。
    • 当鼠标悬浮在关系线上时,关系实体线高亮显示,并显示关系实体名称。
    • 单击画布中的关系实体时,关系实体线以及其两端的数据实体高亮显示,并显示关系实体名称。

    2

    查询实体

    支持模糊搜索或高级搜索查询实体。

    • 模糊搜索:在搜索框中输入实体关键字,单击搜索图标或按“Enter”键。
    • 高级搜索:单击搜索框,弹出“高级搜索”窗口,输入或选择查询条件,单击“搜索”

    3

    视图显示调整及数据统计

    支持在图结构视图中切换中英文显示,放大、缩小或全屏显示视图,以及查看图结构视图中的图例统计情况。

    图例统计:统计当前图结构视图中的数据实体、关系实体类型对应的数量,以及汇总的数量。

  • 模型与实例:展示当前领域下所有已发布的数据实体和关系实体的详细列表信息。
  • 数据服务:展示当前领域下所有已发布的数据服务的详细列表信息。
