数据模型图谱

操作场景

本文指导您如何查看当前选择的应用租户下的数据模型图谱，以及如何在图谱中通过快捷方式创建实体和实体的实例数据。

查看数据模型图谱

1. 登录LinkX-F系统首页。
2. 选择“模型设计 > 数据模型图谱”，进入“数据模型图谱”页面。

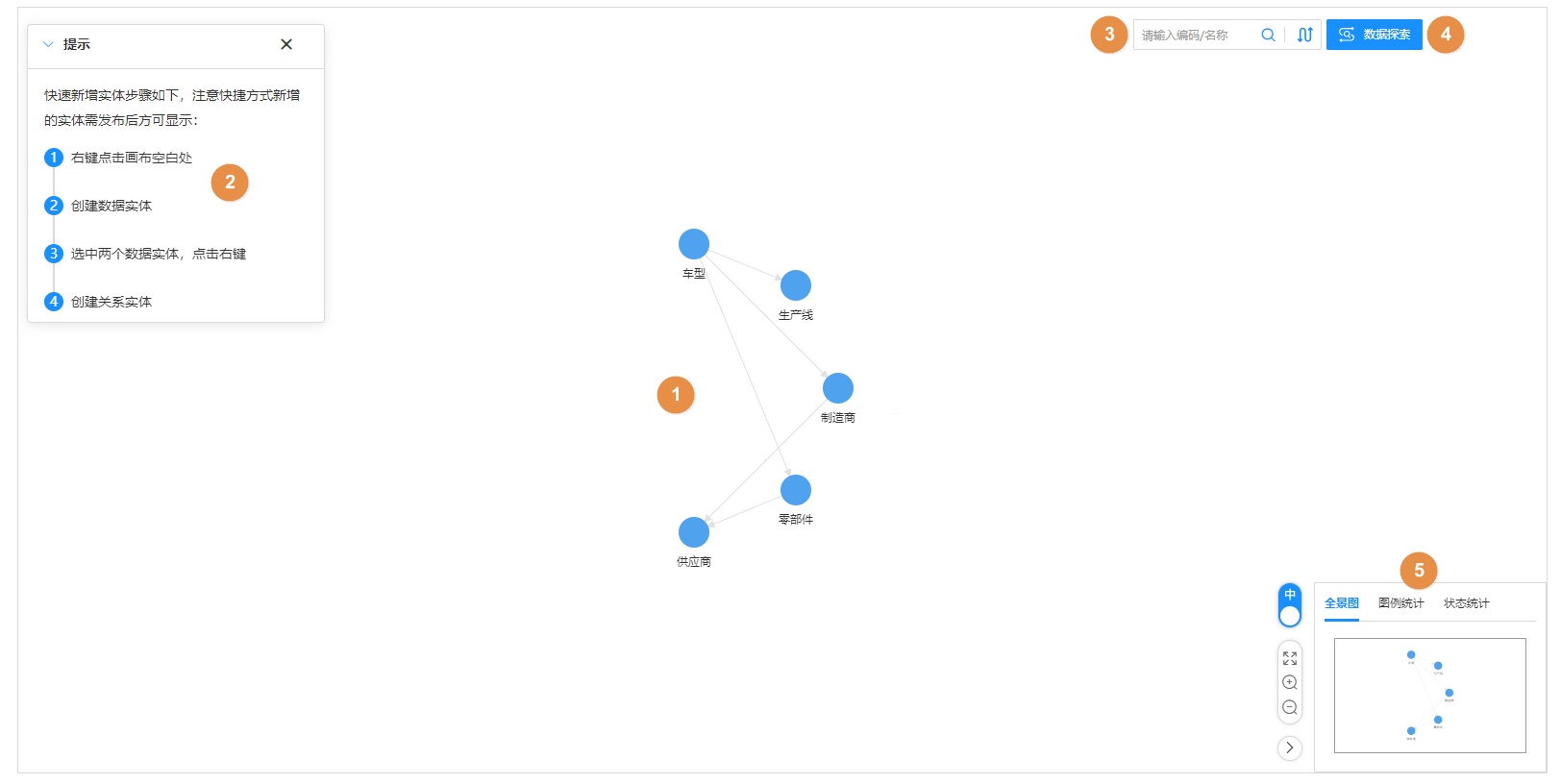

   图1 数据模型图谱


   表1 模型图谱各功能区域说明

   序列	功能区域	说明
   1	图谱主视图	图谱视图结构中数据实体和关系线的交互规则如下： 单击画布中的数据实体或关系实体，在画布右上角弹出对应实体的核心字段信息，单击查看详情。 单击画布中的数据实体时，该数据实体和其相关联的数据实体以及它们之间的关系线高亮显示。 当鼠标悬浮在关系线上时，关系实体线高亮显示，并显示关系实体名称。 单击画布中的关系实体时，关系实体线以及其两端的数据实体高亮显示，并显示关系实体名称。
   2	操作引导提示	新增实体的操作引导提示信息窗，支持展开和收起。
   3	查询实体	支持模糊搜索或高级搜索查询实体，以及根据推荐路径查询满足条件的路线。 模糊搜索：在搜索框中输入实体关键字，单击搜索图标或按“Enter”键。 高级搜索：单击搜索框，在弹出的高级搜索窗中输入或选择查询条件，单击“搜索”。 路径查询：在搜索框右侧单击，弹出“路径查询”窗口。输入起始节点、终点节点等，单击“搜索”。在结果路径旁单击跳转至“模型路径探索”。
   4	视图显示调整及数据统计	支持模型图谱视图切换中英文显示，放大、缩小或全屏显示视图，查看模型图谱中的图例与统计情况。 全景图：缩小显示当前画布中图结构内容在全景图谱中的位置。 图例统计：统计当前图谱中数据实体、关系实体类型对应的数量，以及汇总的数量。 状态统计：统计当前图谱中数据实体、关系实体各状态对应的数量以及总数。

创建数据/关系实体及实例

在“数据模型图谱”页面，开发人员以上权限的用户可通过快捷入口创建数据实体/关系实体，以及实体对应图数据库中的实例数据。

新创建的数据实体或关系实体需发布后才可在模型图谱中显示，具体操作请参考发布数据实体或发布关系实体。

• 创建数据实体：在画布空白处按鼠标右键调出的快捷菜单中单击“创建数据实体”，右侧弹出新增实体页面（更多操作请参见创建数据实体）。
• 创建数据实体的实例：在画布中选中数据实体模型节点，按鼠标右键调出的快捷菜单中单击“创建实例”，右侧弹出新增实例页面（仅显示“是否入图”为“是”的属性），填写实例信息后保存。
• 创建关系实体：按住Ctrl键，然后在画布中单击选中两个数据实体后，在其中一个数据实体上按鼠标右键调出的快捷菜单中单击“创建关系实体”，右侧弹出新增实体页面（更多操作请参见创建关系实体）。
• 创建关系实体的实例：在画布中选中实体间的关系线后，按鼠标右键调出的快捷菜单中单击“创建实例”，右侧弹出新增实例页面（仅显示“是否入图”为“是”的属性），填写实例信息后保存。
