为什么同一客户端同时访问绑定了多个EIP的ELB实例会概率性超时？

问题描述

问题分析

当ELB绑定了多个EIP时，什么场景下后端服务器上不同四层连接会出现五元组冲突？

• 客户端请求源端口硬编码为固定端口：客户端访问同一弹性负载均衡的不同EIP时，客户端请求的源端口固定，例如固定为80端口。
• 客户端请求源端口由操作系统自动选择：由于客户端访问不同的EIP，即访问的目的IP地址不同，从而导致操作系统选择的客户端请求源端口可能相同。

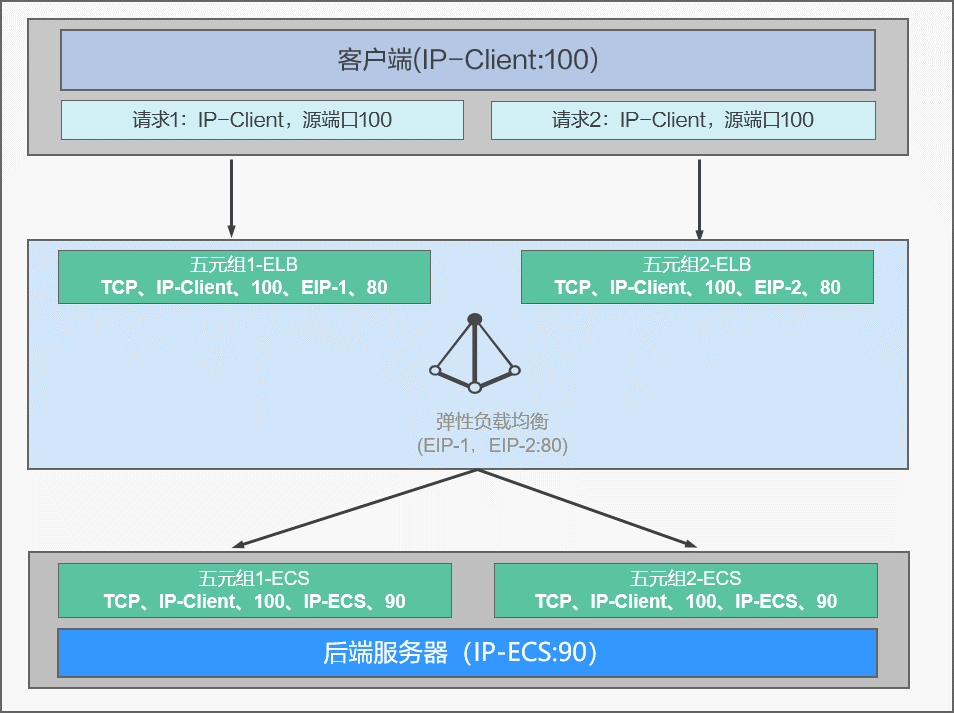

图1 ELB绑定多个EIP时，后端服务器接收请求报文五元组冲突示意图

同一客户端通过两个不同的EIP访问到负载均衡器的同一个后端服务器，客户端请求源端口相同且弹性负载均衡已开启获取客户端IP（DNAT模式）功能时，连接建立过程如图1。

1. 客户端发出源IP（IP-client）和源端口(100)相同的TCP请求1和TCP请求2通过EIP-1（12.xx.xx.xx）和EIP-2（13.xx.xx.xx）到达弹性负载均衡。
2. 弹性负载均衡的TCP监听端口是80，收到的请求1和请求2的五元组报文如下：

   表2 负载均衡器接收五元组详情

   五元组报文	协议	源IP	源端口	目的IP	目的端口
   五元组1-ELB	TCP	IP-Client	100	12.xx.xx.xx	80
   五元组2-ELB	TCP	IP-Client	100	13.xx.xx.xx	80

3. 弹性负载均衡将接收到请求转发到同一台后端服务器（IP-ECS），该后端服务器配置的业务端口都是90。
4. 由于弹性负载均衡已开启获取客户端IP功能，源IP和源端口不会被修改，后端服务器接收到ELB转发的请求1和请求2，请求报文五元组如下：

   表3 后端服务器接收五元组详情

   五元组报文	协议	源IP	源端口	目的IP	目的端口
   五元组1-ECS	TCP	IP-Client	100	IP-ECS	90
   五元组2-ECS	TCP	IP-Client	100	IP-ECS	90

5. 后端服务器接收到五元组报文相同的请求1和请求2，就会导致连接建立失败。

解决方案

为解决后端服务五元组冲突问题，客户端需要避免使用相同的源端口访问不同的实例或监听器，具体而言，您可采用以下措施：

• 客户端请求源端口由操作系统自动选择时：
  • 允许客户端进行重试，客户端操作系统重连后，将通过不同的客户源端口发出请求，从而解决五元组冲突。
  • 若用户业务对重置连接极其敏感，需要更高的连接成功率，则请通过IP类型后端添加后端服务器。在IP类型后端场景下，产品底层基于FullNAT模式实现，获取客户端IP功能将会失效，源IP将会修改为负载均衡器后端子网中的IP地址。此时，若用户有获取客户端真实源IP的诉求，请通过配置TOA插件获取，详情请参见TOA插件配置。

• 在ELB绑定多个EIP使用的业务场景下，避免同一客户端发送请求到不同的EIP，多个EIP推荐用于容灾场景的业务部署。
