对接Grafana插件(Linux)

Grafana是一个跨平台的开源的度量分析和可视化工具,可将通过将采集的数据查询进行可视化的展示,并及时通知。

LTS-Grafana是Grafana服务中的一个插件,它可以使用LTS的数据,并对数据进行可视化分析和展示。

前提条件

  • 已安装Grafana。Grafana版本要求使用9.0.0及以上版本。具体操作请参见Grafana官方文档
  • 下载管道符版本LTS-Grafana插件压缩包
  • 需要在云日志服务控制台开通管道符功能才能使用LTS-Grafana插件。

    目前此功能支持部分白名单用户使用的局点有:拉美-墨西哥城二、华东-上海一、亚太-新加坡、华北-北京四、华南-广州、华东-青岛、华东二、中国-香港、华北-乌兰察布一,其他局点暂不支持该功能。

安装云日志服务(LTS-Grafana)插件

  1. 执行以下命令将云日志服务grafana插件项目压缩包解压到Grafana插件目录。

    • 使用YUM或RPM安装的Grafana:
      unzip LTS-Grafana-OBS-Static.2.0.7.zip -d /var/lib/grafana/plugins
    • 使用.tar.gz文件安装的Grafana:

      {PATH_TO}为Grafana的安装路径,{VERSION}为Grafana版本号。

      unzip LTS-Grafana-OBS-Static.2.0.7.zip -d {PATH_TO}/grafana-{VERSION}/plugins-bundled/internal/input-datasource

      如果执行命令时提示没有internal/input-datasource目录,需要执行“mkdir -p {PATH_TO}/grafana-{VERSION}/plugins-bundled/internal/input-datasource”命令创建目录。

  2. 修改Grafana配置文件。

    • 打开配置文件:
      • 使用YUM或RPM安装的Grafana:vim /etc/grafana/grafana.ini
      • 使用.tar.gz文件安装的Grafana:vim {PATH_TO}/grafana-{VERSION}/conf/defaults.ini
    • 在配置文件的[plugins]节点中,设置allow_loading_unsigned_plugins参数。
      allow_loading_unsigned_plugins = hw-hws-lts-grafana-datasource-plugin

      如果Grafana程序在运行中,建议使用kill命令终止Grafana进程。

  3. 执行以下命令启动Grafana。

    • 使用YUM或RPM安装的Grafana:
      systemctl restart grafana-server
    • 使用.tar.gz文件安装的Grafana:
      ./bin/grafana-server web

添加数据源

  1. 在左侧菜单栏中,单击 选择Data Sources,进入Data Sources页面,单击Add data source,添加数据源,选择hws-lts-grafana-datasource-plugin。

  2. 配置数据源。

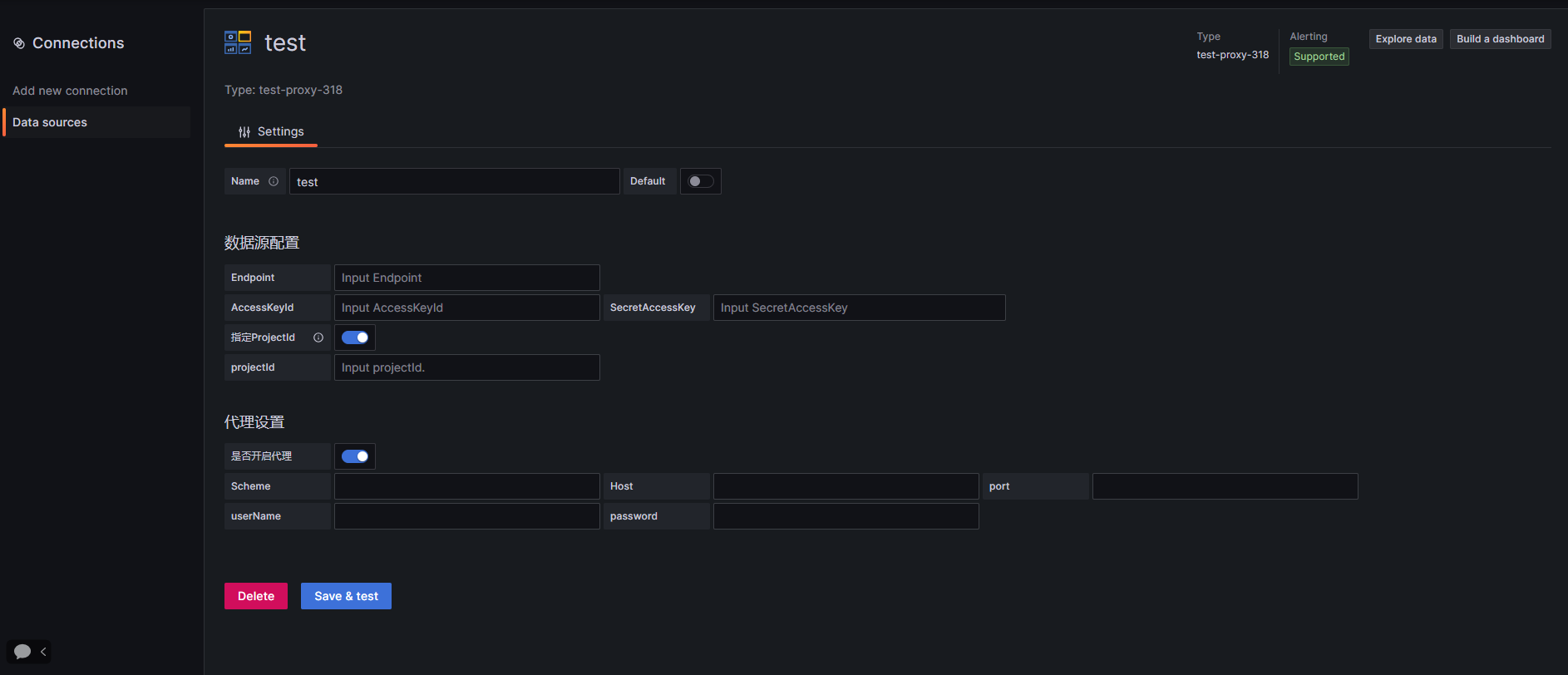

    图1 配置数据源
    表1 数据源配置

    参数

    说明

    示例

    Name

    插件名称,可自定义。

    hws-lts-grafana-datasource-plugin

    Endpoint

    终端节点,根据自己的区域选择不同的终端节点。可参考地区和终端节点

    -

    AccesskeyId/SecretAccessKey

    用户访问凭证。登录LTS控制台,单击账号名称>我的凭证>访问密钥,在访问密钥页面中,可直接复制访问密钥ID。

    -

    指定ProjectId

    • 如果存在多个项目ID(projectId)场景,需要使用非默认project时,需要开启“指定ProjectId”,即可指定所需要的projectId。
    • 如果是单个项目ID(projectId)场景,不开启“指定ProjectId”,则使用默认项目ID(projectId)。

    -

    projectId

    开启“指定ProjectId”时需要填写账户的项目ID(projectId)。

    登录LTS控制台,单击账号名称>我的凭证>API凭证,在API凭证页面中,可直接复制所属区域对应的项目ID。

    -

  3. 设置代理。如果需要使用代理的场景,需要开启代理设置参数。若不需要使用代理场景,则不需要设置该步骤。

    表2 代理设置

    参数

    说明

    示例

    Scheme

    协议

    http、https等

    Host

    域名/IP

    -

    port

    端口

    80

    userName

    用户名

    若输入的代理设置了用户名,则需要填写代理的用户名。

    若输入的代理没有设置用户名,则不需要填写用户名,为空。

    -

    password

    密码

    若输入的代理设置了密码,则需要填写代理的密码。

    若输入的代理没有设置密码,则不需要填写密码,为空。

    -

  4. 添加仪表盘。

    1. 在左侧菜单栏中,单击 选择Dashboards,在New dashboard页面中,单击add an empty panel。
    2. 在New dashboards页面中,选择hws-lts-grafana-datasource-plugin插件和填写对应的sql语句。
    3. 在右上角选择对应时间,并单击 按钮,可刷新请求最新的数据并展示。

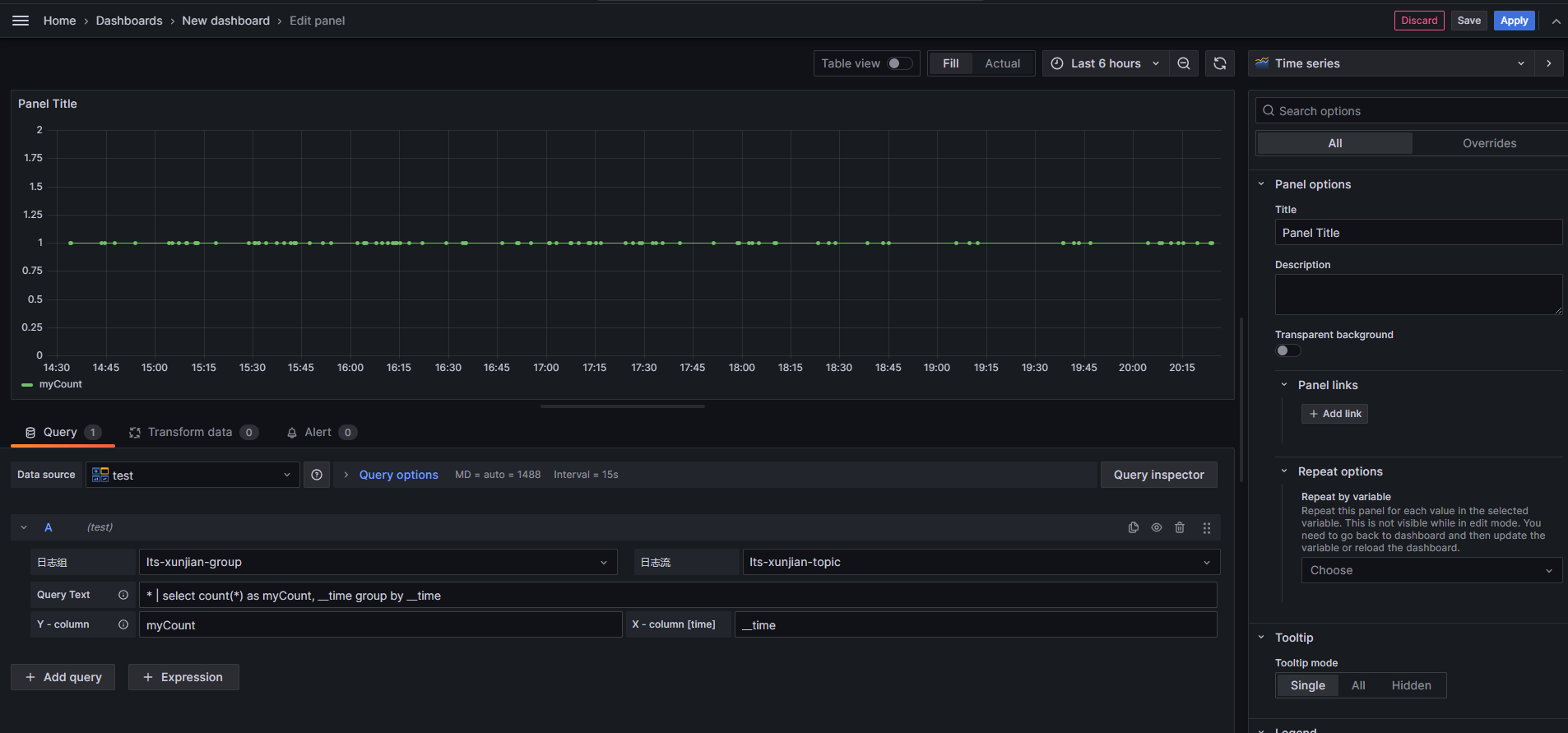

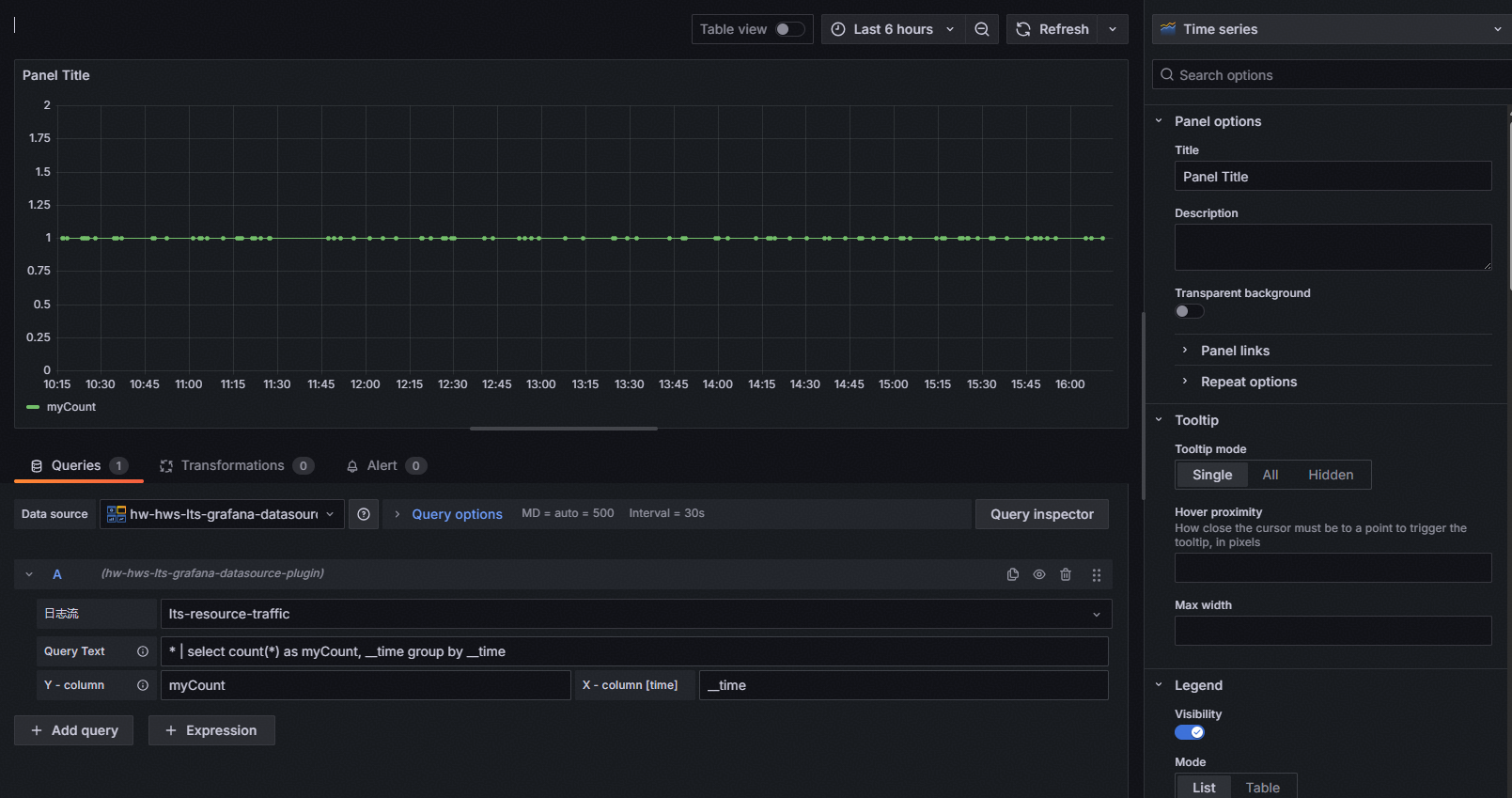

      图2 数据展示

      LTS-Grafana插件相关参数配置规则如下:

      • 表格类型数据,需要将x-column参数的值给为"table"。
      • 单值类型数据,例如数字图,需要将x-column参数值给成"single"。
      • 包含维度列图表:x-column配置为时间列字段,y-column配置为col1:col2。其中col1为聚合列,col2为数据列。
      • 柱状图类型图表:x-column配置为"bar",y-column配置为col1,col2。其中col1为类目列,col2为数据列。
      • 饼图类型图表:x-column配置为"pie",y-column配置为col1,col2。其中col1为类目列,col2为数据列。
