对接Grafana插件（Linux）

前提条件

• 已安装Grafana。具体操作，请参见Grafana官方文档。


  Grafana版本要求使用9.0.0及以上版本。

• 下载LTS-Grafana插件压缩包。
• 需要在云日志服务控制台开通可视化功能才能使用LTS-Grafana插件。


  目前此功能支持全部用户使用的局点有：华南-广州、华北-北京四、华北-乌兰察布二零一、华北-乌兰察布一、华东-上海一、华东-上海二、中国-香港、西南-贵阳一、亚太-新加坡、华北-北京一、亚太-曼谷；支持部分白名单用户使用的局点有：华南-深圳、中东-利雅得、亚太-雅加达、华北-乌兰察布二零二，其他局点暂不支持该功能。

安装日志服务（LTS-Grafana）插件

1. 执行以下命令将云日志服务grafana插件项目压缩包解压到Grafana插件目录。
   • 使用YUM或RPM安装的Grafana：

     unzip LTS-Grafana-OBS-Static.1.0.10.zip -d /var/lib/grafana/plugins

   • 使用.tar.gz文件安装的Grafana：

     {PATH_TO}为Grafana的安装路径，{VERSION}为Grafana版本号

     unzip LTS-Grafana-OBS-Static.1.0.10.zip -d {PATH_TO}/grafana-{VERSION}/plugins-bundled/internal/input-datasource

2. 修改Grafana配置文件
   • 打开配置文件：
     • 使用YUM或RPM安装的Grafana：/etc/grafana/grafana.ini
     • 使用.tar.gz文件安装的Grafana：{PATH_TO}/grafana-{VERSION}/conf/defaults.ini
   • 在配置文件的[plugins]节点中，设置allow_loading_unsigned_plugins参数

     allow_loading_unsigned_plugins = hw-hws-lts-grafana-datasource-plugin

3. 重启Grafana。
   • 使用kill命令终止Grafana进程。
   • 执行以下命令启动Grafana
     • 使用YUM或RPM安装的Grafana：

       systemctl restart grafana-server

     • 使用.tar.gz文件安装的Grafana：

       ./bin/grafana-server web

添加数据源

1. 在左侧菜单栏中，单击 选择Data Sources，进入Data Sources页面，单击Add data source，添加数据源，选择hws-lts-grafana-datasource-plugin。



2. 配置数据源，完成后单击 Save& Test。



   表1 参数说明表

   参数	说明	示例
   Name	插件名称，可自定义。	hws-lts-grafana-datasource-plugin
   EndPoint	终端节点，根据自己的区域选择不同的终端节点。可参考地区和终端节点。	-
   projectId	账户的projectId。 说明： 登录LTS控制台，单击账号名称>我的凭证>API凭证，在API凭证页面中，可直接复制所属区域对应的项目ID。	-
   Log StreamId	已配置结构化的日志流Id。 说明： 登录LTS控制台，在日志管理页面，单击日志组名称对应的按钮，将鼠标悬浮在日志流名称上，即可复制日志流ID。	-
   AccesskeyId/SecretAccessKey	用户访问凭证。 说明： 登录LTS控制台，单击账号名称>我的凭证>访问密钥，在访问密钥页面中，可直接复制访问密钥ID。	-

3. 添加仪表盘。
   1. 在左侧菜单栏中，单击 选择Dashboards，在New dashboard页面中，单击add an empty panel。

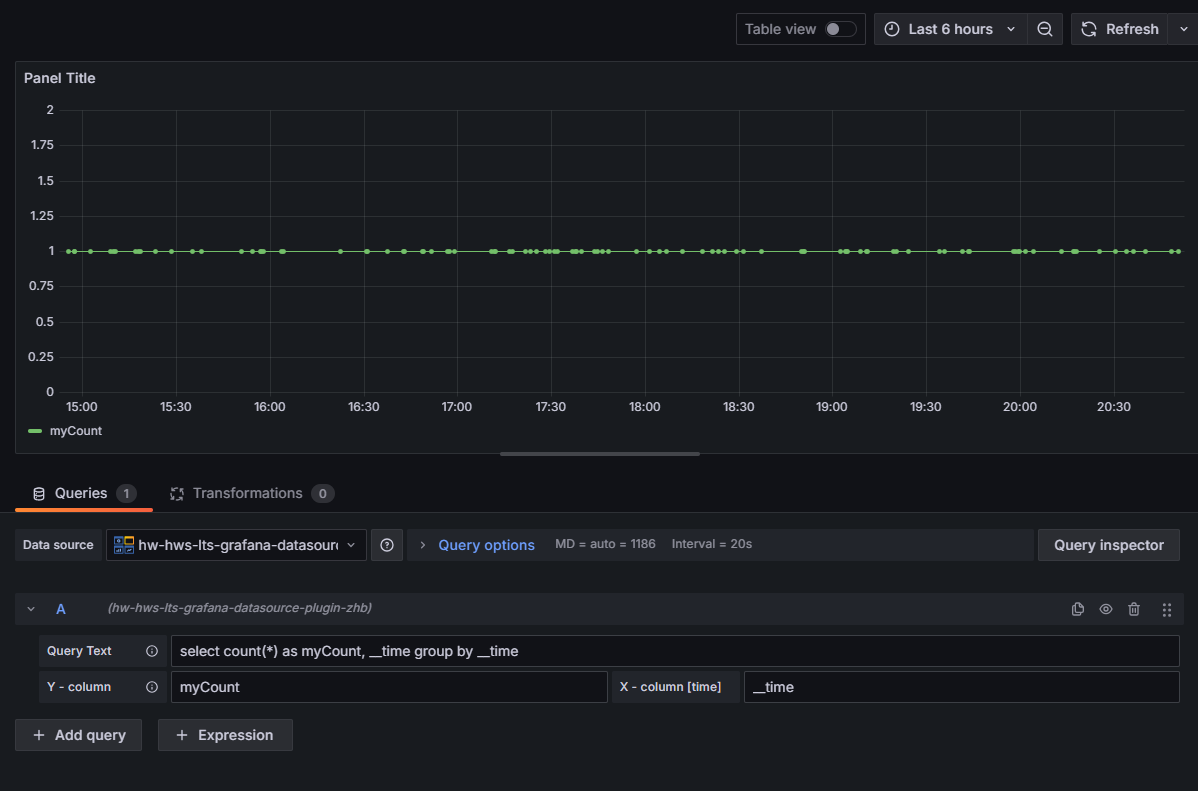

   2. 在New dashboards页面中，选择hws-lts-grafana-datasource-plugin插件和填写对应的sql语句。



   3. 在右上角选择对应时间，并单击 按钮，可刷新请求最新的数据并展示。


      LTS-Grafana插件相关参数配置规则如下：

      • 表格类型数据，需要将x-column参数的值给为"table"。
      • 单值类型数据，例如数字图，需要将x-column参数值给成"single"。
      • 包含维度列图表：x-column配置为时间列字段，y-column配置为col1:col2。其中col1为聚合列，col2为数据列。
      • 柱状图类型图表：x-column配置为"bar"，y-column配置为col1,col2。其中col1为类目列，col2为数据列。
      • 饼图类型图表：x-column配置为"pie"，y-column配置为col1,col2。其中col1为类目列，col2为数据列。
