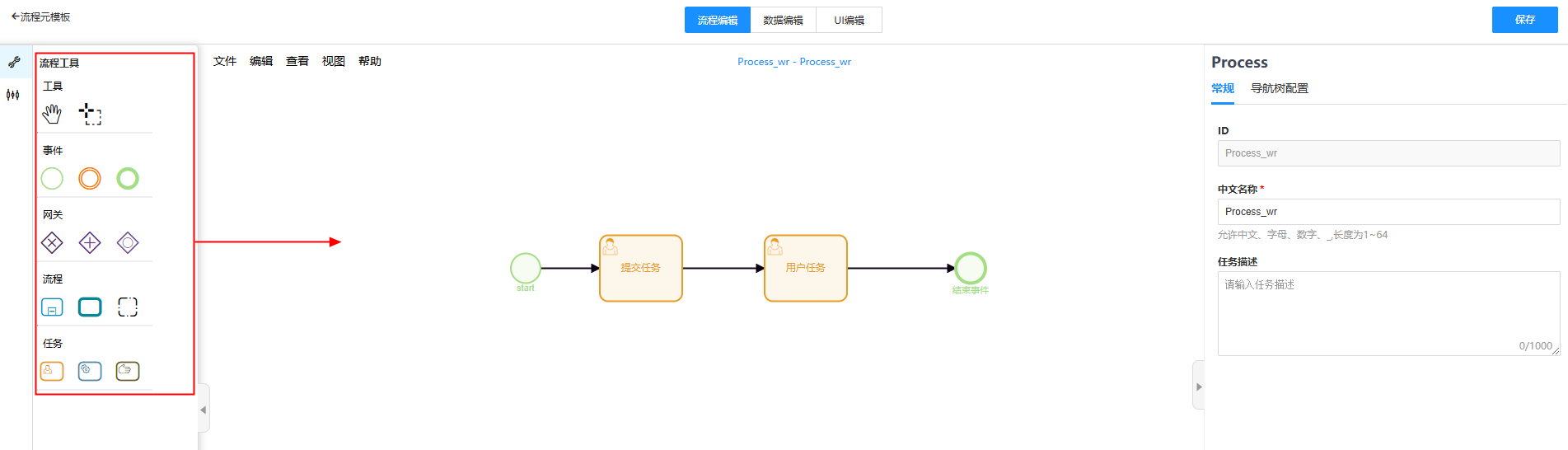

在流程编辑页面添加流程工具

工具

• ：激活抓手工具，用于拖动画布。
• ：激活套索工具，选择多个图形，也可以使用快捷键Shift选取。

事件

• ：开始事件，作为流程的开始。
• ：中间事件，作为流程组件的中间事件，是一个暂停事件，将流程事务提交，并启动一个新事务执行后续的流程。最常用的是作为消息捕获或定时任务。
• ：结束事件，代表整个流程的结束。

网关

• ：排他网关，作为流程组件的路由网关，用于在流程中实现决策，一般成对出现。一对排他网关包括一个判断条件和两个执行分支，分别对应“true”和“false”两个判断结果。判断结果为“是”的分支将被执行。
• ：并行网关，作为流程组件的路由网关，用于在流程中实现并发，一般成对出现。一对并行网关间的所有分支被同时执行，不进行条件判断。并行网关的一个分支执行完毕后，需要等待其他分支全部执行完流程才会走到下一个节点。
• ：包容网关，包容网关是排他网关和并行网关的综合体。包容网关与并行网关类似都是配对使用。与并行网关的区别是，并行网关出口分支都执行，包容网关是出口分支可以配置条件，执行或不执行。

流程

• ：内嵌子流程，它是一个可以包含其他活动、分支、事件等的活动。它表现为将一个流程（子流程）定义在另一个流程（父流程）的内部，子流程作为父流程的一部分。
• ：外接子流程，指在父流程（如业务流程、工作流程等）之外，可以单独定义并能够被父流程调用的子流程。类似于一个独立的模块，具有一套自己的操作步骤和逻辑，但与父流程相互关联，用于处理一些特定的、可重复的任务，以便于提高流程的灵活性和可维护性。
• ：导航分组，作为流程组件的分组节点，用户导航树自动生成时作为父节点展示。

任务

• ：
  • 普通用户任务，作为流程组件的标准用户处理任务，用户可以进行通过、驳回、转审等操作。
  • 会签用户任务，是一种联合审批的特殊审批节点。用户可以进行会签、或签等操作。
  • 提交任务，将“是否提交节点”设置为的用户任务。一个流程中只能存在一个提交任务。
  • 空白任务，与手动任务节点相同。流程引擎处理该节点时将简单通过，自动继续流程。
• ：服务任务，作为流程组件的服务任务节点，调用API服务。
• ：手动任务，用于建模自定义任务内容的任务节点，流程引擎处理该节点时将简单通过，自动继续流程，常用于流程调试。
